叠合梁纵筋弯折复杂，锚固方式多样，有弯钩、锚固版、机械接头、钢筋贴焊等。主次梁节点及梁柱节点构造复杂，PCers插件能够实现叠合主次梁的读取、自动拆分及纵筋的自动避让，满足国内各地方做法要求。

1   叠合梁建模

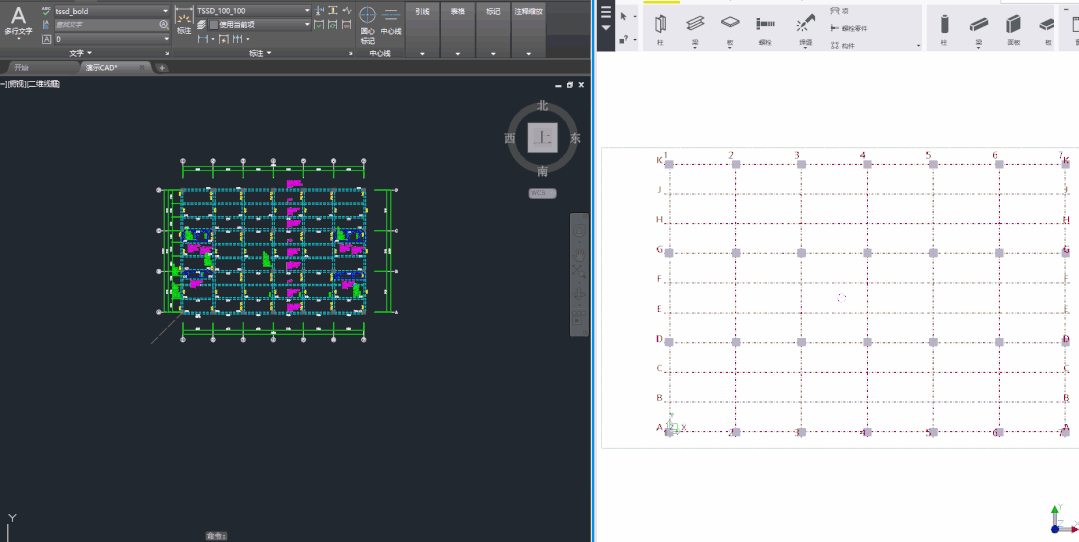

No.1 读取柱

可识别和读取CAD图纸中的剪力墙和柱信息，在tekla中快速创建三维模型。

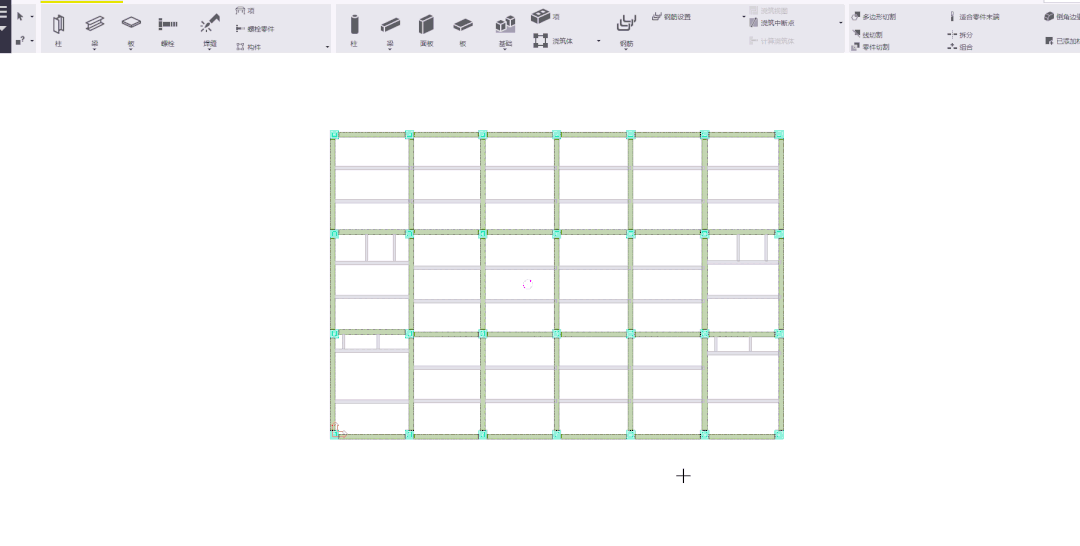

No.2 读取梁

可自动获取CAD中梁截面信息，精确识别平法施工图和模板图。

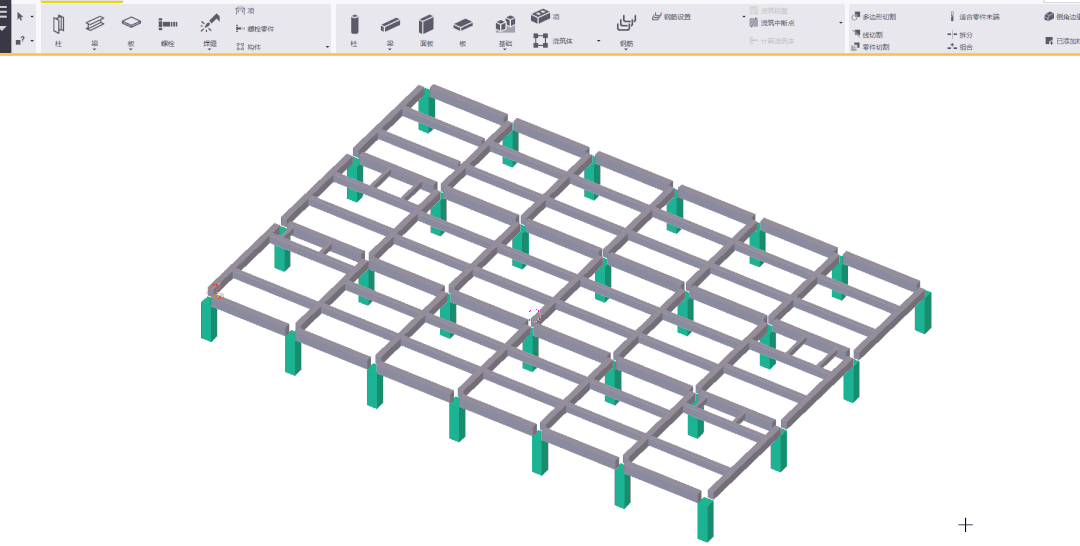

No.3 主梁拆分

插件可根据梁信息进行预制柱拆分

插件自动获取边界进行叠合主梁批量拆分

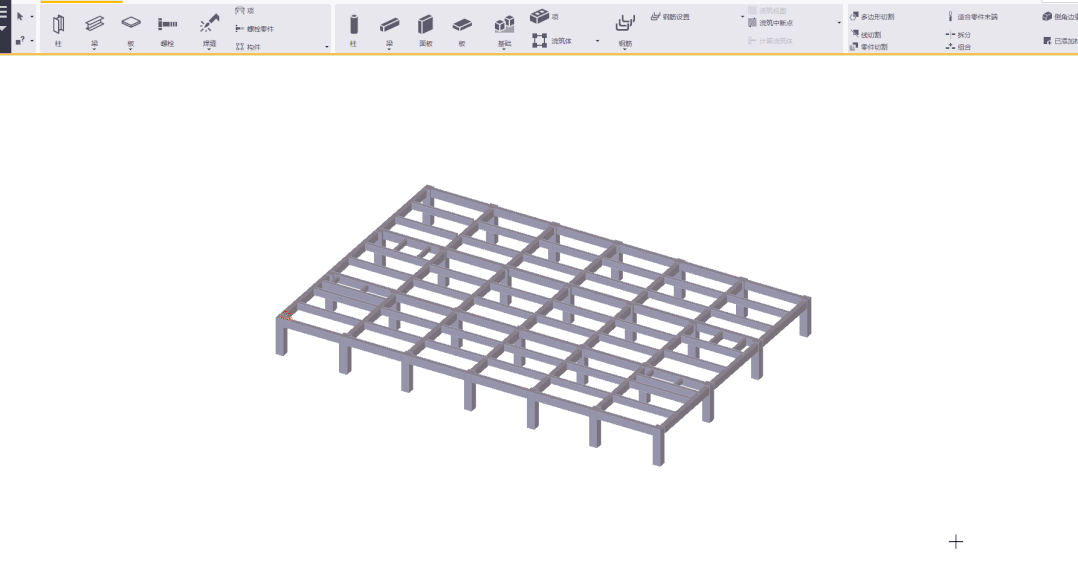

No.4 次梁拆分

插件自动获取边界进行叠合次梁拆分

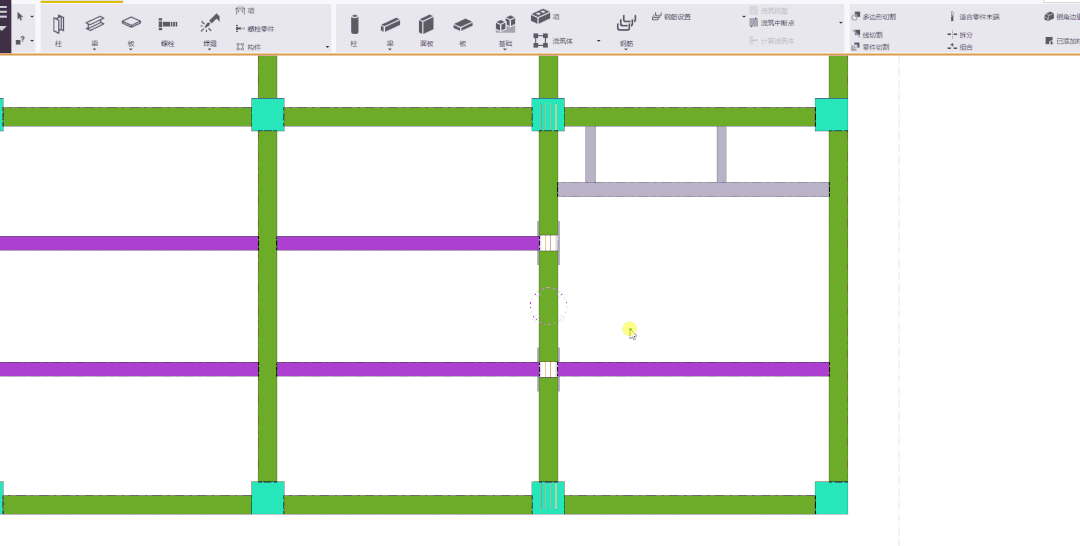

2   主次梁节点

PCers插件能够自动获取次梁信息，在主梁中进行槽口创建，并实现补强槽钢的附加。插件也可创建主梁通长节点，PCers插件能够获取次梁键槽信息，进行主梁侧面键槽创建。另外，PCers插件支持同一个主梁上多种连接节点形式的创建。

3   叠合梁配筋

No.1 纵筋 GIF PCers插件能够获取主次梁边界信息，根据图集计算出筋长度，实现梁柱节点及主次梁节点处纵筋的自动避让。

No.2 箍筋

PCers插件能够根据抗震等级、次梁信息进行箍筋的自动生成。

No.3 腰筋

PCers插件可以实现腰筋自动弯折避让，并支持后浇槽口节点处腰筋焊接搭接做法。

4   叠合梁埋件

No.1 吊装埋件

可实现吊钉、螺母吊点和吊环等多种形式吊点批量创建，吊点位置布置合理，能够满足吊装要求，无需后期调整。另外也支持吊点位置的比例输入，布置更加灵活。

No.2 标记创建

插件可以批量完成标记的创建。

No.3 拉模埋件

插件可以批量创建梁端及梁顶的拉模孔。

5   叠合梁出图

PCers插件能够批量创建图纸，无需后期修改调整，下图均为软件直接生成，未经任何修改调整的构件图
