PCers-夹心保温功能介绍

PCers能够实现夹心保温剪力墙和夹心保温填充墙构件的建模及出图,用户可在预制混凝土剪力墙、填充墙构件上附加夹心保温层和外叶墙板。PCers支持夹心保温外叶墙板构件的深化。PCers可实现多种外叶墙板企口形式和封边做法(如硅墨烯材质、仅墙顶带封边)。

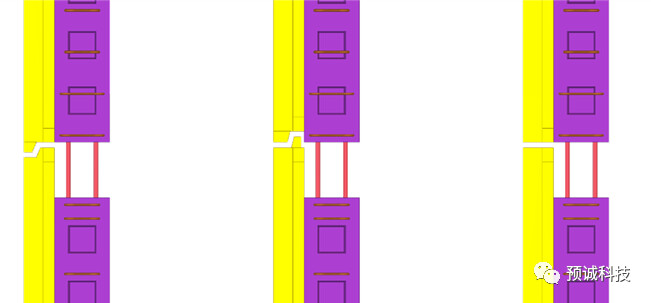

   企口形式


本篇介绍PCers的夹心保温功能。

1  预制墙的夹心保温功能

No.1 夹心保温附加

PCers可以对用户选取的预制剪力墙或预制填充墙构件进行夹心保温层和外叶墙板创建、保温封边附加、外叶墙板钢筋创建、防脱落钢筋布置、外叶墙板间的板板连接件生成等。


   预制剪力墙



   预制填充墙


No.2   图纸创建

PCers生成的夹心保温剪力墙和填充墙图纸中对保温材料和硅墨烯封边均进行了图案填充,在原有构件图纸基础上新增了外叶墙板配筋图,图纸无需用户调整,可满足生产要求。


   预制剪力墙



   预制填充墙



2  预制外叶墙板

No.1 建模

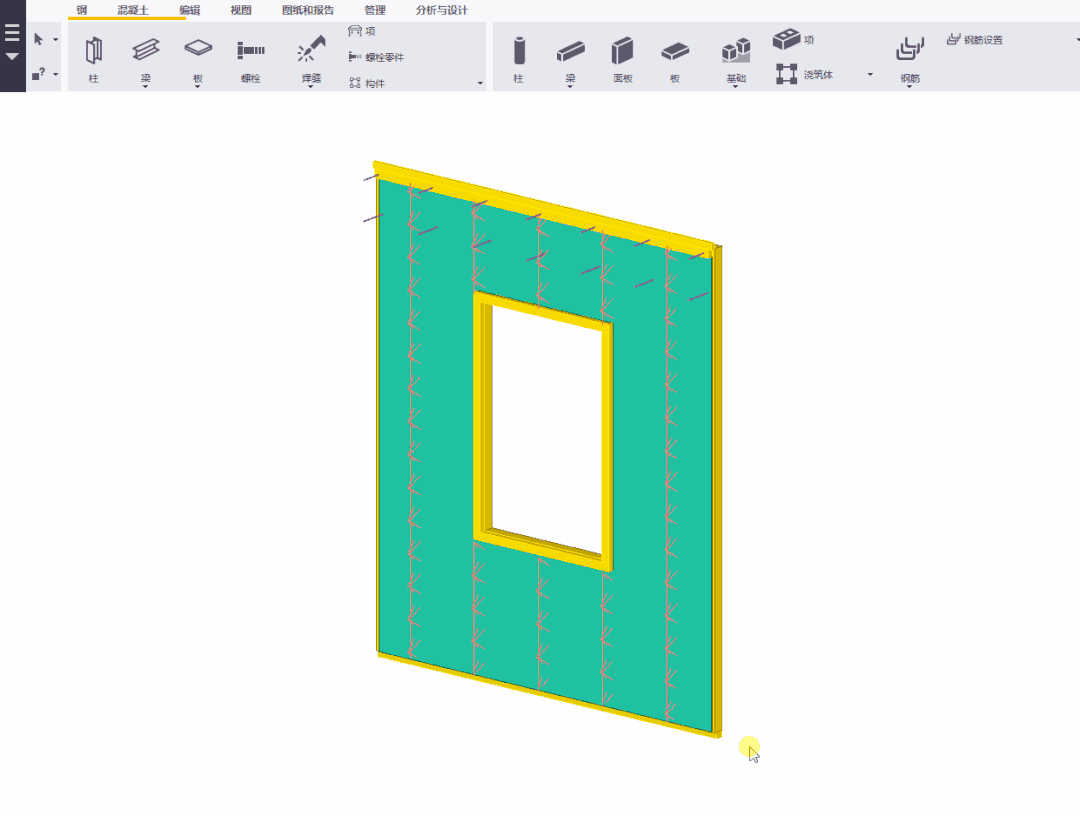

用户可以通过捕捉两点进行预制外叶墙板的布置,选择预制外叶墙板进行保温封边的附加。PCers支持多洞口预制外叶墙板的创建。


   预制外叶墙创建


No.2 配筋

PCers的预制外叶墙板配筋功能可以进行构件的水平筋和竖向筋布置,另外支持在构件上附加桁架补强筋、洞口补强筋和防脱落钢筋。


   预制外叶墙配筋


No.3 布置埋件

PCers能够实现在预制外叶墙构件上创建吊点、脱模斜撑、加固等埋件功能,可基于参数进行外叶墙构件的拉摸、板板连接件的创建。


   布置埋件


No.4   创建图纸

PCers能够一键生成预制外叶墙构件图,图纸无需调整,满足工厂的生产加工要求。


   创建图纸
