预制柱构件在装配式公共建筑中应用比较广泛，柱纵筋竖向连接通常采用灌浆套筒。

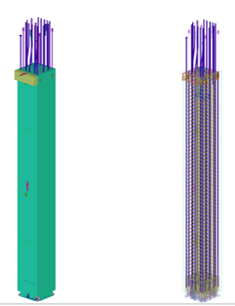

   预制柱三维模型


与现浇柱相比：预制柱纵筋可集中于四角配置且宜对称布置。柱中设置纵向辅助纵筋，并设置箍筋箍住辅助纵筋，以保证箍筋肢距的规范要求。

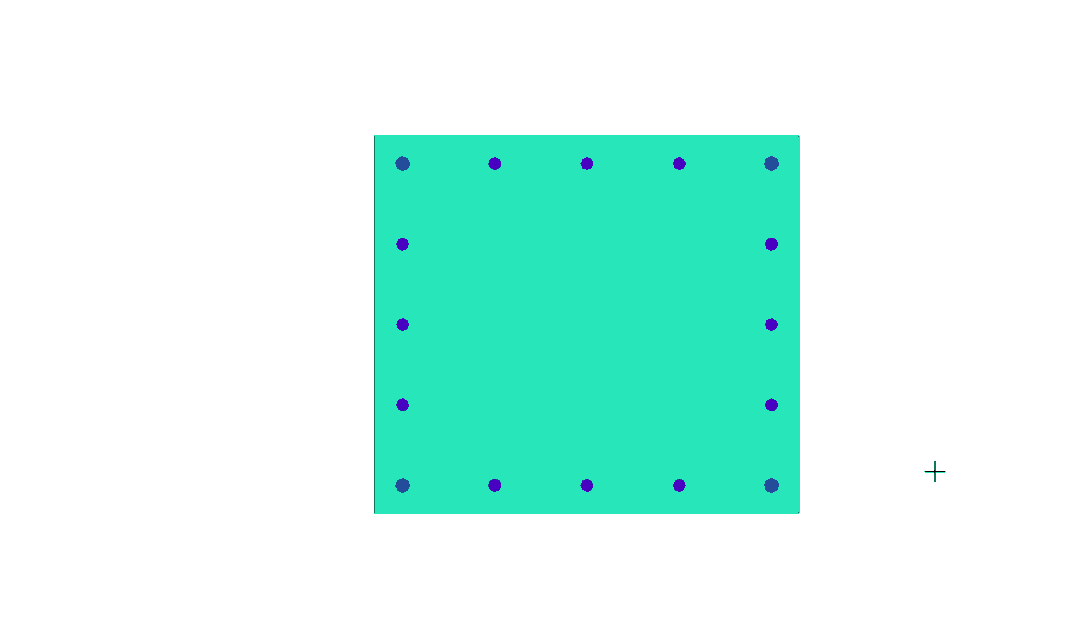

   纵筋集中于四角配置


预制柱底箍筋加密区长度除应满足现浇柱箍筋要求外，还不小于纵筋纵向受力钢筋连接区域长度与500mm之和。

PCers插件可实现预制柱的读取、自动拆分、纵筋及箍筋创建、埋件布置、钢筋编号及出图等功能，能够满足国家与行业规范要求，本文介绍PCers的预制柱模块功能。

1   建模

PCers可以读取CAD梁柱信息，在模型获取梁边界条件进行预制柱拆分，也可以直接在Tekla软件中进行预制柱创建。

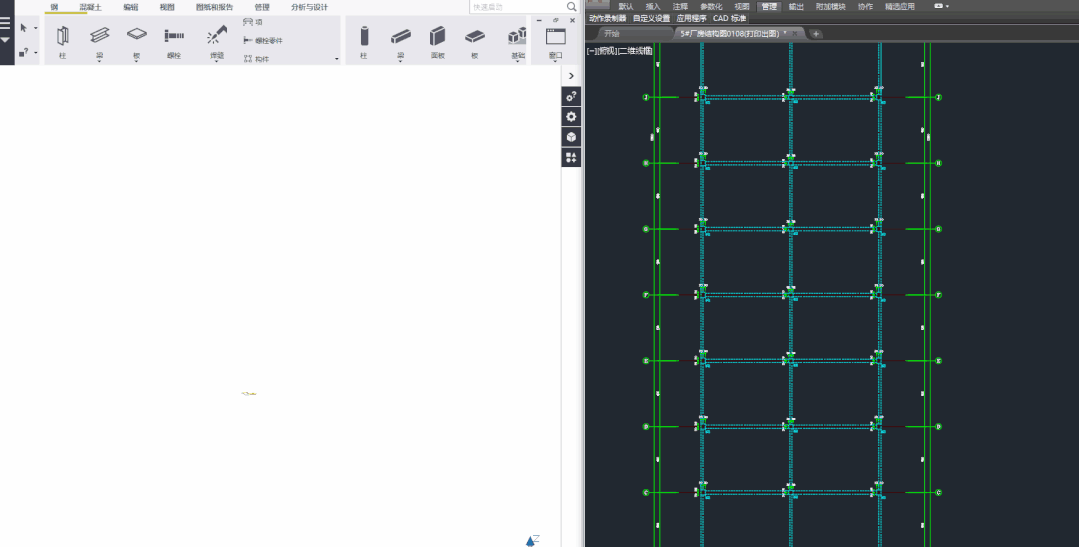

   预制柱模型创建


2   配筋

No.1 纵筋

PCers能够获取模型中预制柱顶边界条件，根据套筒参数信息，自动计算纵筋伸出柱顶长度以及伸入套筒内的长度。

PCers支持套筒钢筋直径和连接筋直径不同情况的纵筋创建。另外套筒的灌浆孔、出浆孔均能够自动创建。

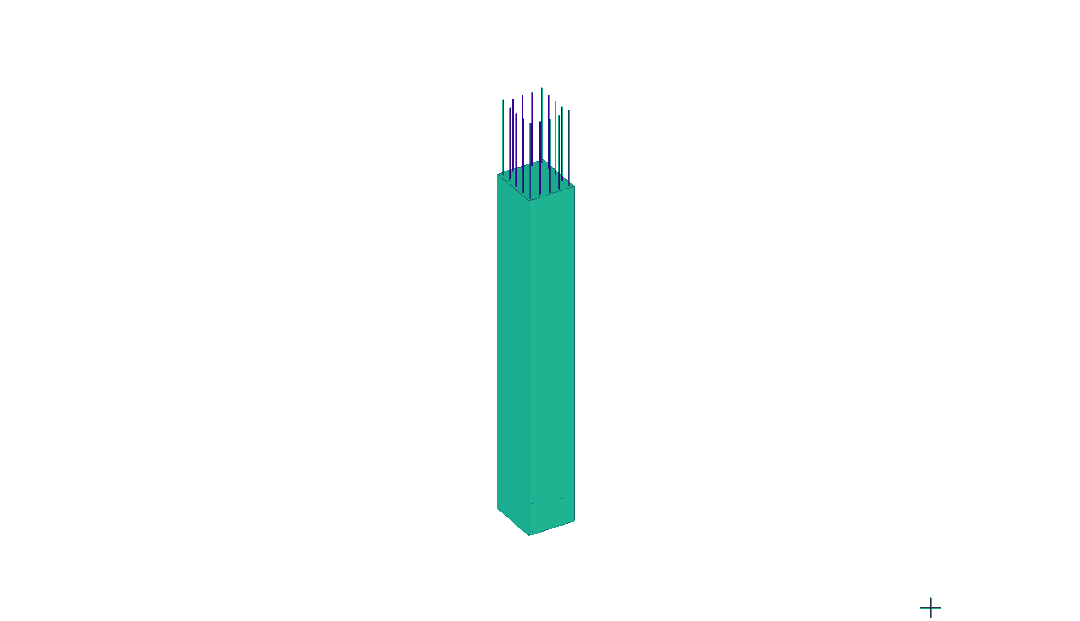

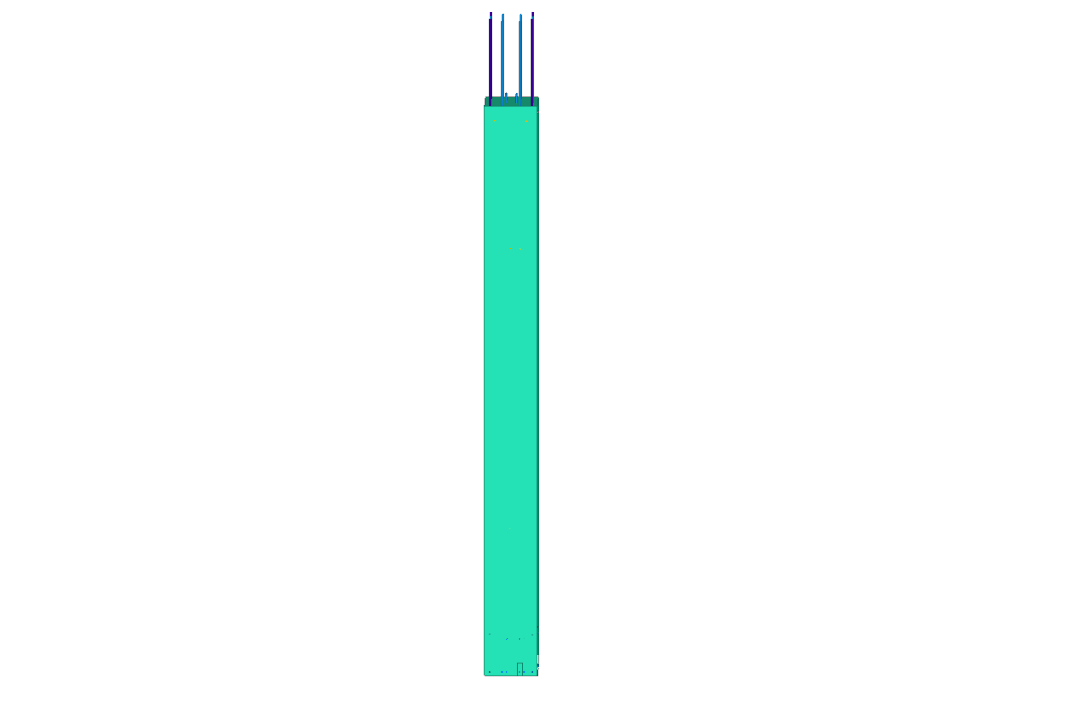

   预制柱纵筋生成


对于顶层边柱和中柱节点，PCers支持柱伸出屋面、梁柱外侧纵筋搭接、柱顶后浇段梁柱外侧纵筋搭接等多种节点做法。

   顶层柱多种节点做法


中间层柱变截面处节点，通常采用预留插筋和纵筋弯折两种方式，PCers能够高效实现。

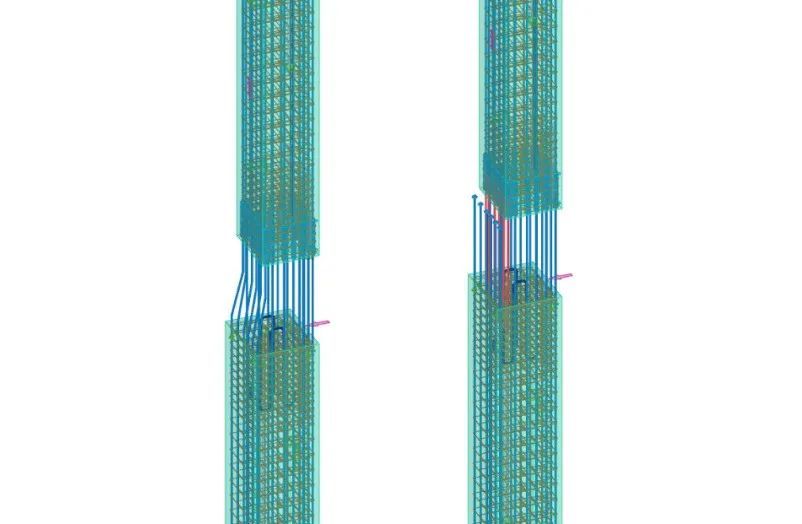

   中间层柱变截面节点做法


No.2 箍筋

PCers能够根据抗震等级和纵筋信息进行箍筋的自动创建，生成的箍筋加密区和非加密区长度满足规范要求。

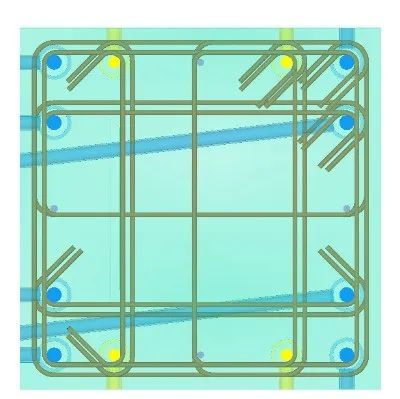

   预制柱箍筋创建


3   埋件

No.1 吊点

PCers支持吊环、吊钉、螺母多种吊点形式，并能自动进行安全性验算。

   预制柱吊点创建


No.2 脱模和斜撑

PCers能够根据柱上梁边界条件，自动选面布置脱模和斜撑埋件，还能根据埋件位置布置现场斜撑。

   预制柱脱模和斜撑埋件创建


No.3 防雷

PCers支持圆钢+镀锌板、角部扁铁、中部扁铁等多种防雷接地做法。

   PCers支持的几种防雷接地做法


No.4 拉模埋件

为方便梁柱节点区的模板搭设，柱顶需布置拉模埋件，PCers能够实现拉模通孔和螺母埋件的布置。

   预制柱顶拉模埋件


4   安装标记

PCers能够在柱顶、柱底及柱身创建现场安装标记，能够满足用户多样化需求。

   预制柱安装标记创建


5   图纸

PCers可批量创建预制柱图纸，无需后期CAD修改调整，能够满足工厂的图纸深度要求。

   预制柱构件图生成
