使用Tekla Structures设计预制室内体育场的秘诀

“Zamil Steel 成立于 1977 年，专门从事预制钢结构 (PEB) 的设计、制造和供应。在过去的 44 年里，它已经从一家印度的当地公司发展成为亚洲、非洲和欧洲钢结构制造领域的领导者之一。该公司已向全球 90 多个国家和地区的 90,000 多座建筑提供钢结构，业务覆盖从西部的巴拿马和墨西哥到东部的菲律宾、中国、日本、澳大利亚和韩国。

勒克瑙的预制室内体育场

Zamil Steel 受托为印度勒克瑙 5200 平方米的勒克瑙室内体育场设计、制造、供应和安装预制钢结构建筑。

  “我们只选择在 Tekla 上执行我们的所有项目出于多种原因的考虑——它支持大量修改，在 Tekla 中创建的 2D 图纸和 3D 模型是非常准确的，并且完美地满足了我们客户的需求，它使我们能够相对容易地构建复杂的结构。此外，Tekla 支持多种格式，包括 SNDF 和 IFC。Tekla 可以轻松实现高效的设计和可施工性，这有助于我们满足客户的高期望，最终提高我们的生产力和盈利能力。” —— Vasudev Rao，Zamil Steel 工程总监

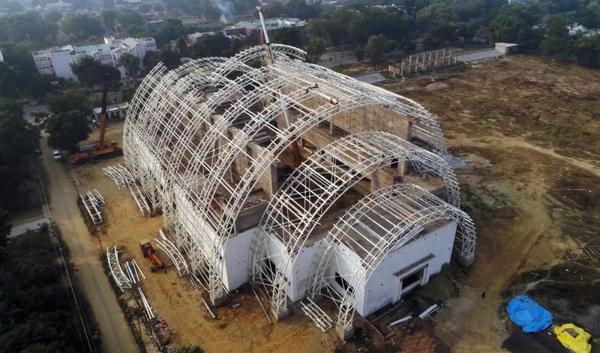

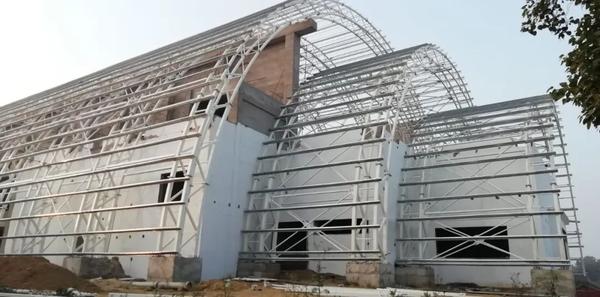

建造复杂的拱形体育场结构

体育场复杂的结构具有独特的几何形状。桁架系统用于为该结构提供框架作用，其中每个桁架设计为几个部分的组合。该结构的设计涉及与制造团队、安装团队和运输团队的高度协调。在项目设计阶段面临的一些主要挑战：

• 设计师必须与制造商密切协调，以重申设计中使用的结构构件是否适合弯曲，因此必须修改/更新设计。
• 考虑到安装过程中预期的挑战，设计团队必须仔细选择最合适的连接系统。
• 在考虑结构布置时，还必须考虑屋顶系统。
• 在弯曲段中运输桁架本身就是一个巨大的挑战。每段的长度需满足每辆拖车可以容纳的最大段数。
• 最重要的部分是设计一个具有最佳钢材消耗的稳定结构。


Tekla Structures适用所有钢结构的精准软件

“考虑到结构的形状，在 2D AutoCAD 中执行它非常具有挑战性。Tekla Structures 让我们能够轻松地对独特的弯曲结构进行准确无误的深化。” Zamil Steel 的 Rao 先生回忆项目经历时说，“此外，在 Tekla 中生成的 NC 文件有助于项目执行，团队能够准确地制造弯曲构件，从而节省现场和制造期间的工时。Tekla 还通过 3D 视图和实时时间表等工具大大提高了整体施工质量。”

除了使用 Tekla Structures 软件，Tekla Model Sharing 使项目执行团队能够在新冠疫情的艰难时期协作，无论他们身在何处，都能协同工作。

最后需要提到的是，在项目开始时所进行的原材料估算有助于生产团队在发布工作进行制造时“准时”安排材料。
