Tekla:连接BIM数据,打造智慧桥梁

基础设施、数字可视化和协调是2022年新建成的英国Stockingfield人行天桥的关键词,该桥旨在连接三个社区,为居民提供更便捷的绿色通道。

新的Stockingfield人行天桥位于格拉斯哥的Maryhill地区,是双跨斜拉索结构,旨在提供穿过 Forth & Clyde 运河 Stockingfield 交界处的通道。由 Jacobs 设计的新 Stockingfield 大桥已由主要承包商 Balfour Beatty 为客户苏格兰运河公司交付。

除了重新连接三个社区外,它还将提供运河通道的最后连接。这座桥多年来一直是讨论的话题,当时提出了许多设计方案,希望完工的结构将有助于促进娱乐活动,并为当地居民提供便捷通道。

除了两个弯曲的桥面外,该结构还设有一个观景平台(利用场地的高处视野),位于34米高的倾斜锥形桅杆下方。


SH Structures 公司负责建模、制造、供应和组装构成完整桥梁结构的桅杆、双层甲板、入口坡道和楼梯/栏杆系统,并结合使用 Trimble 的建模软件和硬件进行工程交付。

谈及该项目,SH Structures 公司的高级CAD技术员 Martin Selby 表示:“Stockingfield人行天桥项目对我们来说特别特殊,原因很多。这不仅为我们提供了一个与苏格兰运河公司合作的机会,我们与他们建立了良好的关系,而且桥梁总是独一无二的,特别是那些经过仔细考虑和设计,为使用它们的社区创造理想的桥梁。”

“复杂的项目不可避免地会带来各种各样的挑战,这种规模的桥梁也不例外。也许我们在这项特定工作中的主要挑战是开发一种设计,以提供跨运河交界处所需的连接;让一些东西在结构上起作用,以应对复杂的动态和场地地形,同时也适应拥挤的场地。在桥下保持所需的空间和坡道所需的坡度,同时将牵引路径对齐也是初始阶段的一个主要问题。”

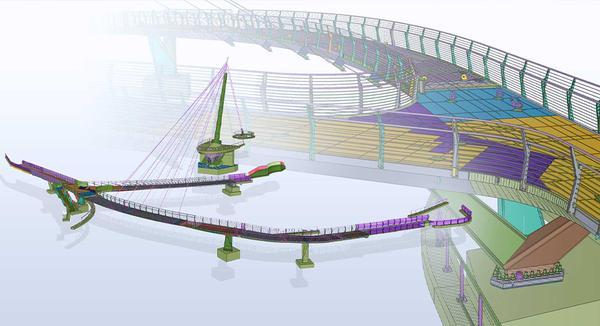

“所有这些问题导致了桥梁的几何形状变得复杂,其中大部分桥面截面拱腹都是扭曲板。在一个方向上弯曲钢材是一个相对简单的过程,但在两个方向上弯曲它,就像我们在这个项目中必须做的那样,绝对是一个更大的挑战。使用 Tekla Structures 我们能够轻松生成初始模型,其中包含制造组件所需的所有信息。 ”

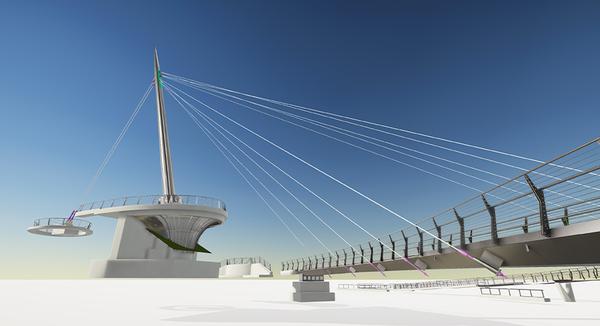

“正是在这些复杂的领域,Tekla提供的3D可视化非常有价值,使我们能够为客户提供一个完整的渲染模型,其中包含所有的材料——然后这个模型可以用于项目讨论。”

除了Tekla Structures 软件外,SH Structures 公司还使用了Trimble SX10,这是一个将测量、成像和高速3D扫描结合在一台仪器中的全站仪,并配有TSC7控制器。

Martin 进一步解释道:“由于软件集成,我们能够将完整的Tekla模型导出为IFC文件,并将其直接导入SX10。这使工程和现场团队能够充分获取桥梁结构上任何给定点的精确模型数据和三维坐标,所有这些在现场放样时都是至关重要的。我们不仅能够在组装过程中检查尺寸和几何结构是否正确,还能够在缆绳拉紧时验证桥梁截面和桅杆的移动。”

由于桥梁的规模和复杂性,在现场的指定部分使用临时工程建造了各种子组件。三个桥梁部分(所有这些部分在焊接到位之前必须在一个中心点连接在一起)并且承包商已经安装了基础和支承点,一切都必须完美对齐。我们正在努力达到一些极其严格的精度。在这里,使用 SX10 和 3D 模型坐标进行放样有助于确保现场一切顺利进行。


SH Structures 公司也没有就此止步,这进一步推动了Trimble BIM软件与其现场硬件之间的数据流。在将IFC文件导入SX10设备并使用SX10相机后,团队能够查看模型的实时情况。

事实证明,这种能力非常有用,非常适合检查和验证一切是否有序,是否处于正确的位置——它真的让我们更加安心”,SH Structures 公司的项目经理 Robert Binks 说,“能够在实时图像和 3D 模型之间切换,可以很好地直观地展示您当前在现场看到的内容。”
