爱尔兰领先的预制混凝土制造商O'Reilly Concrete从十多年前通过引入Trimble的 Tekla软件到其业务,从而把2D设计转向3D设计,节省了大量的时间和金钱。
O'Reilly Concrete混凝土公司在设计和建造施工项目上有着无与伦比的记录,同时拥有全套预制混凝土解决方案,是爱尔兰和英国最大的领先预制制造商之一。
O'Reilly Concrete成立于20世纪30年代初,为爱尔兰建筑业的所有不同细分行业(包括教育、医疗、工业和基础设施)提供预制混凝土解决方案。像过去的大多数制造商一样,O'Reilly Concrete使用2D CAD软件制作其所有设计和制造图纸。但是公司需要致力于研究新产品以扩大产品范围,因而它知道自己必须升级软件。2005年,O'Reilly Concrete决定在设计办公室用Tekla Structures转向3D设计。开发改进预制解决方案的知识是O'Reilly Concrete的关键竞争优势之一,3D设计让他们能够比2D工具更有效地向客户交付项目。
为什么要从2D变为3D?
O'Reilly Concrete的技术总监Richard Kowalski说:“在业务中使用Tekla软件之前,我们采用了传统的2D设计方法;这些方法既慢又耗时。我们之前使用2D CAD软件绘图,这意味着总体布置(GA)图和单个浇筑体构件图之间没有关联,设计中的任何更改都必须在生产图纸上手动进行更改,建筑师或工程师对设计进行的任何后期更改都会导致错误和延期。“经过大量的市场调研,我们决定将Tekla Structures作为我们的主要设计软件。Tekla Structures是一款非常聪明的软件,因为您可以在3D模型中查看实际完工动态,并识别和纠正所有设计冲突。
它还能发现设计中可以改进的潜在部分,这在二维中是不可能的,并且有助于将建筑拆分为预制构件,创建精确的图纸并帮助您管理运输、安装和所有的设计过程。”“当我们购买Tekla Structures时,我们接受了相当密集的软件方面的培训,当时我们怀疑在短期内是否可以吸收那么多东西。然而,当我们开始使用这个软件时,我们才意识到操作的简单明了且上手很快,老实说学习过程非常快。起初,我们并没有使用Tekla Structures提供的所有自动化工具,但很高兴看到一座建筑将如何建造,我们的连接在设计中是如何体现的,并向我们的安装人员展示了安装顺序。”
新的工作方式缩短了项目时间

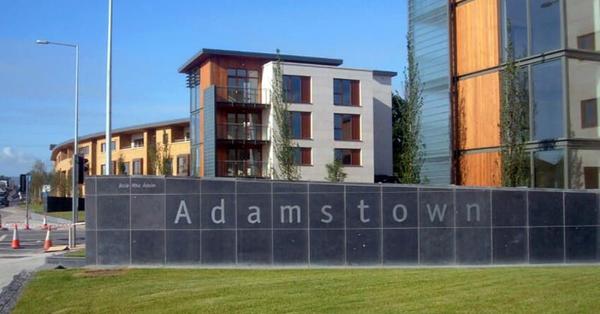

O'Reilly Concrete在当时都柏林最大的住宅开发项目之一Adamstown上充分利用了Tekla软件。Richard说:“在这个项目上使用这个软件对我们的设计部来说是一种全新的工作方式,但它确实带来了很多好处并节省时间。事实上,我们优化Adamstown的方案从20周减少到16周,并将设计错误减少了80%。这些主要是从设计和详细设计阶段节省出来的;如果三维模型是正确的,那么直接从模型生成的生产图也是准确的。该三维模型还允许任何后期变更,以方便适应和更新所有的图纸。基于3D模型,我们避免了大量现场钻孔和取芯——这些我们在进行2D工作时非常常见。”当O'Reilly Concrete开始使用Tekla时,已经公司的特定标准的预制生产的连接和细节。Tekla Structures功能使这些构件得以准确复制。Richard接着说:“创建任何重复使用的自定义组件和宏总是有益的,因为它确实有助于节省时间。”
“我们优化Adamstown的方案从20周减少到16周,并将设计错误减少了80%。”—技术总监Richard Kowalski说。
项目团队之间沟通完全透明

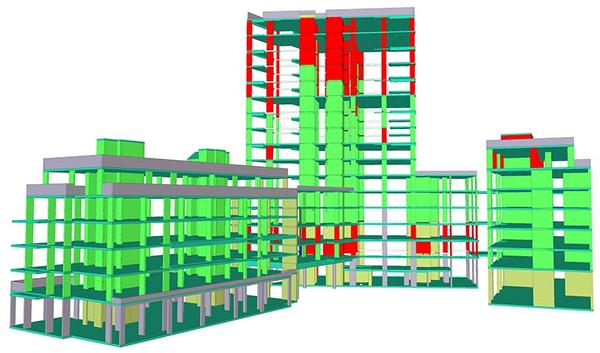

除了可建造的建筑信息建模软件之外,Trimble还提供了一个免费的查看的产品,允许项目中的每个人查看建筑并检查设计。O'Reilly Concrete很快就认识到将该软件用作项目和生产管理工具的潜力。“所有和项目相关的人都可以在Tekla的移动工具上轻松查看3D模型,模型是巨大信息数据库的图形表示。” Richard说,“我们可以用Tekla Structures轻松创建可视化报告来显示每个特定构件从设计、制造、交付到现场,到最终安装的时间。我们最初使用Tekla的移动工具作为产品跟踪工具,几年前我们还将该软件引入了我们的办公室,以供不严格设计的人使用。现在我们的项目、质量控制和运输经理们,以及相应人员都可以在去现场前查看模型。这一个非常有用的软件,可以让项目中的每个人都跟踪设计和生产。我们还使用模型上的颜色编码向客户显示项目的进度,使他们能够看到项目现阶段所在的位置。Tekla软件确实已经成为我们公司项目组织的中心。”
“起初,我们只购买了两个Tekla Structures的许可证,因为我们并不完全了解使用3D工具的好处。然而,在很快意识到许多好处之后,我们又购买了四个许可证。回顾过去,我希望我们能通过使用更多的许可证更快地从2D过渡到3D。”技术总监Richard Kowalski说。
帮助确保签单成功
Tekla软件除了能让O'Reilly Concrete向现有客户详细展示项目进展情况外,该软件还充当了销售工具,帮助公司赢得项目。Waterford项目是其中一个例子,最初的建筑根本没有使用预制。O'Reilly Concrete帮助设计团队改进了最初的方案和设计。通过与建筑师和设计团队的密切合作,公司准备了一份全新的预制方案,从而使他们成功地赢得了这个工作。
BIM和Tekla Structures增加的价值
►提前发现工地可能存在的问题
►管理数量和材料
►数据组合
►工程、生产和施工现场之间的信息直接传递
►优化执行时间
加强沟通和有益的合作

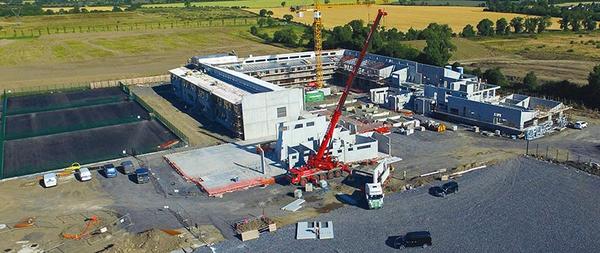

尽管O'Reilly Concrete多年来一直使用3D软件来设计和管理项目,但该公司在2014年才完成了第一个BIM项目,所有的信息都是用3D IFC模型交换的。这个项目建设时是在业界学习数字建设新方法的时期。“所有设计方都在使用不同的软件,但都将IFC模型发送给主承包商的BIM协调员把模型整合起来,来检查是否存在冲突并创建报告。我们在一开始确实遇到了一些数据交换的问题,但对每个参与的人来说,这是一个吸取经验教训的过程,最终这个项目取得了真正的成功。”在这个项目中,O'Reilly Concrete节省了很多时间,因为它不需要生成数百个2D图来与其它设计方沟通,,因为输出的IFC模型就能来检查其他设计元素。此外,在机电,预制和结构设计以及详细设计团队间使用IFC模型交换数据是一个巨大的进步。另一个案例是O'Reilly Concrete在2015年建造的Dublin一栋11层住宅楼。在这个项目中,O'Reilly Concrete为建筑提供了完整的结构预制框架,同时与另一家为本项目提供建筑装饰面板的预制制造商合作。两家公司都使用Tekla Structures来设计这座建筑。这样做尤其有利,因为它们可以协调建筑和结构预制件之间的所有连接,规划安装过程,并轻松地交付和交换信息。一个整合的预制模型将以IFC模型发送给工程师和建筑师以供审核和批准。Richard总结道:“在O'Reilly Concrete,我们不仅使用Tekla Structures和Tekla的移动工具,还使用Tekla Structural Designer和Tekla Tedds,我们未来的计划是将Tekla软件更多地集成到我们的生产计划和管理过程中。我们目前正在研究合适的ERP软件包,以便在Tekla软件和ERP软件之间建立一个可靠的双向链接,从而能够将数据从模型直接传输到生产中。”
“如果你已经投资了像Tekla Structures这样的软件,那么不充分利用它将是对软件潜力的浪费,也是对投资的浪费。在我看来,唯一的办法就是与时俱进;在解决方案的效率和技术方面永远保持领先。这项技术并不是为了取代人工,而是为了让公司更快、更重要、更高效地工作。”技术总监Richard Kowalski说。
