NX12 片体转实体的四种技巧

  • 1.加厚命令:如图1为简单的片体,通过点击“曲面”栏下的“曲面操作”中的“加厚”命令,即可直接生成实体。

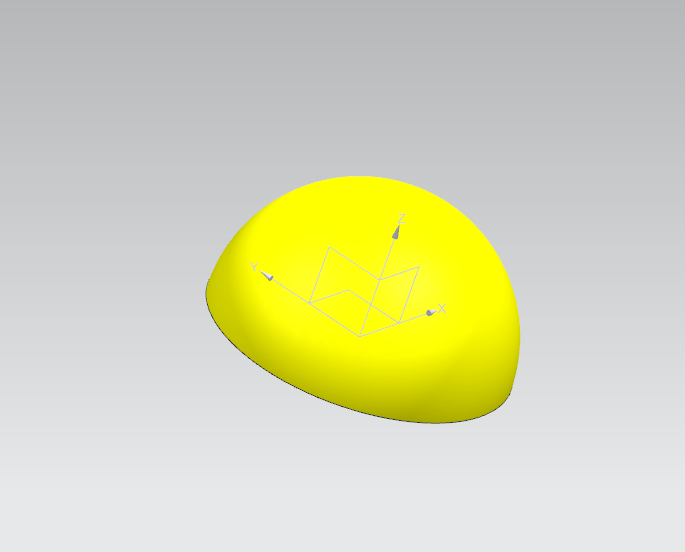

  •    图1 半球片体


  •    图2 加厚命令

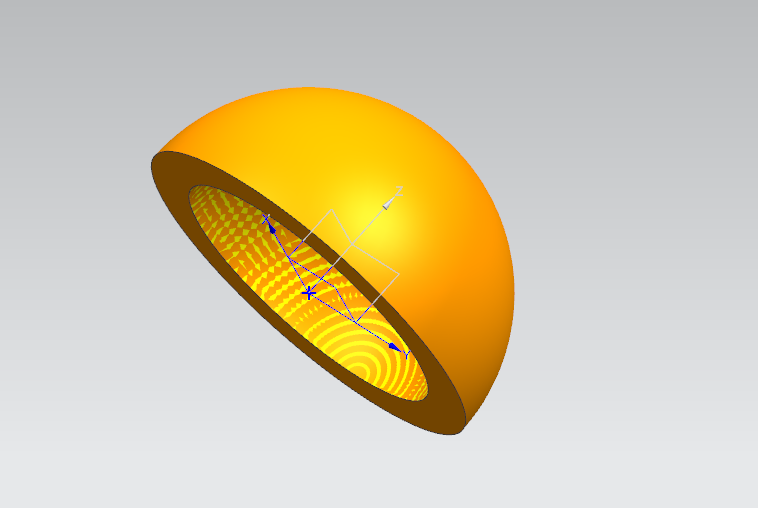

  •    图3 半球实体

  • 2.修建与延伸命令:适合两个相交的片体 如图4为一个半球片体和一个平面

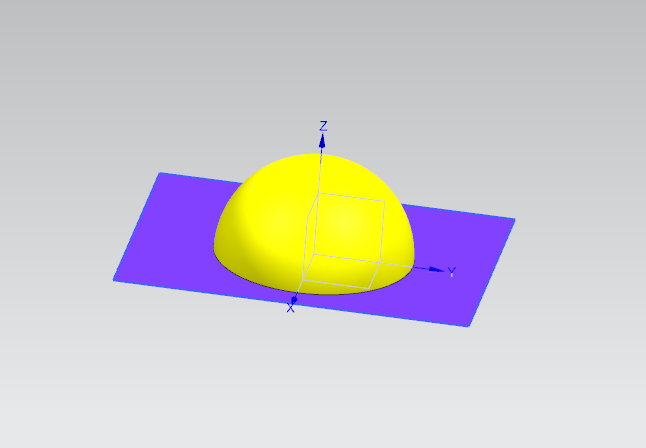

  •    图4 两个片体

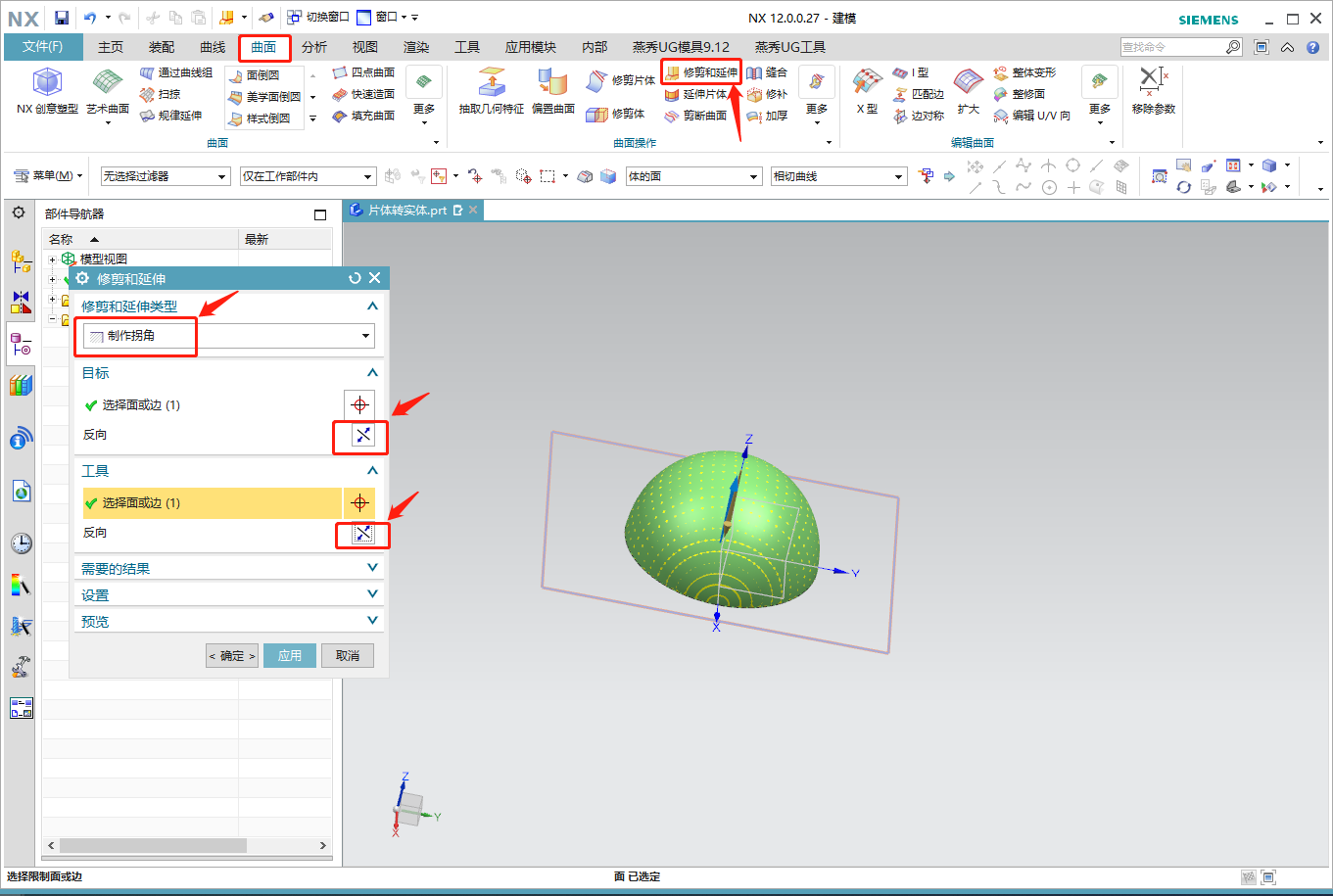

点击“曲面”下“曲面操作”中的“修剪与延伸”命令,在类型选项栏中选择“制作拐角”命令,分别选择目标和工具,注意方向,点击确认即可生成实体。


   图5 修剪与延伸


  • 3.修补命令:适用于一片体和一实体。 图6为矩形实体和一片体

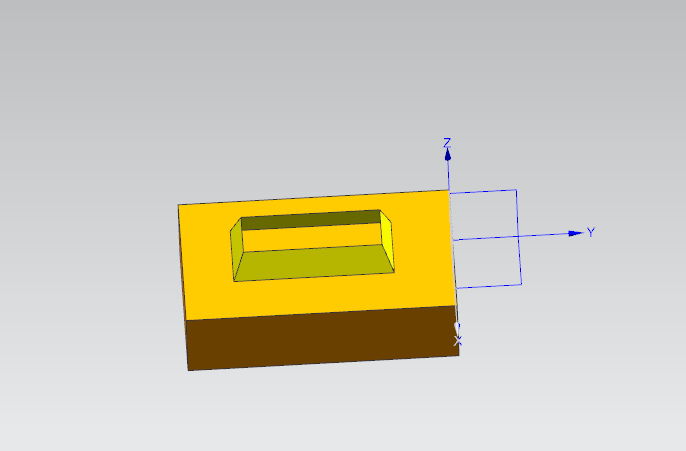

  •    图6 实体和片体

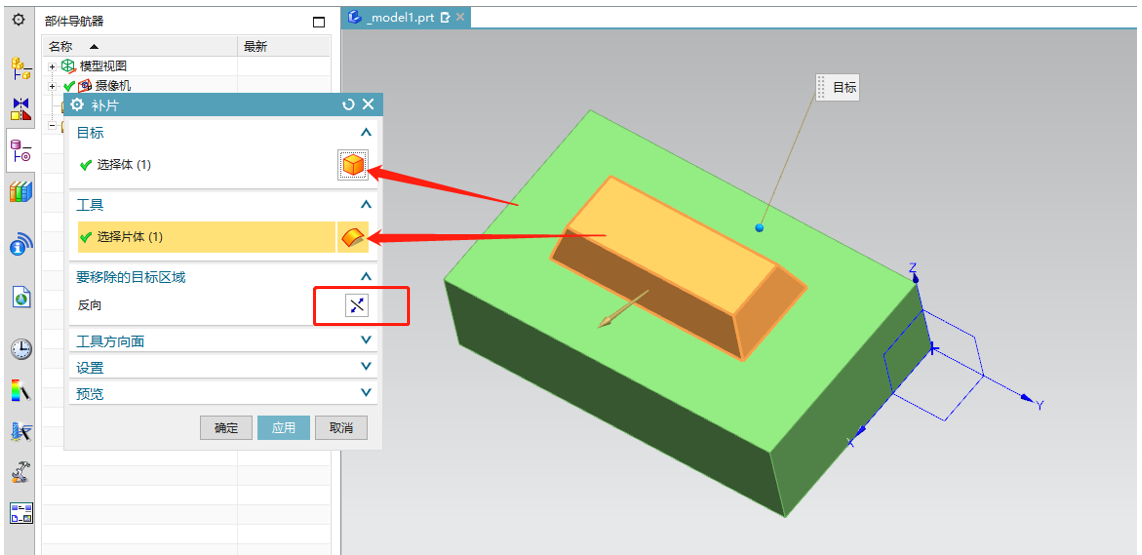

先通过“N边曲面”或“有界平面”等方式将平面补上,再点击“曲面”下“曲面操作”中的“修补”命令,选择实体和片体,注意方向,点击确认即可生成实体。


  • 4.缝合命令:如图7为一片体。

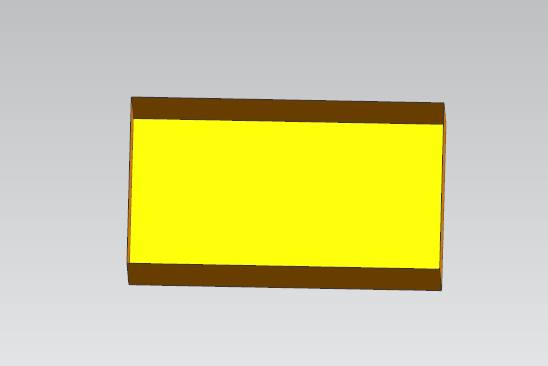

  •    图7 矩形片体

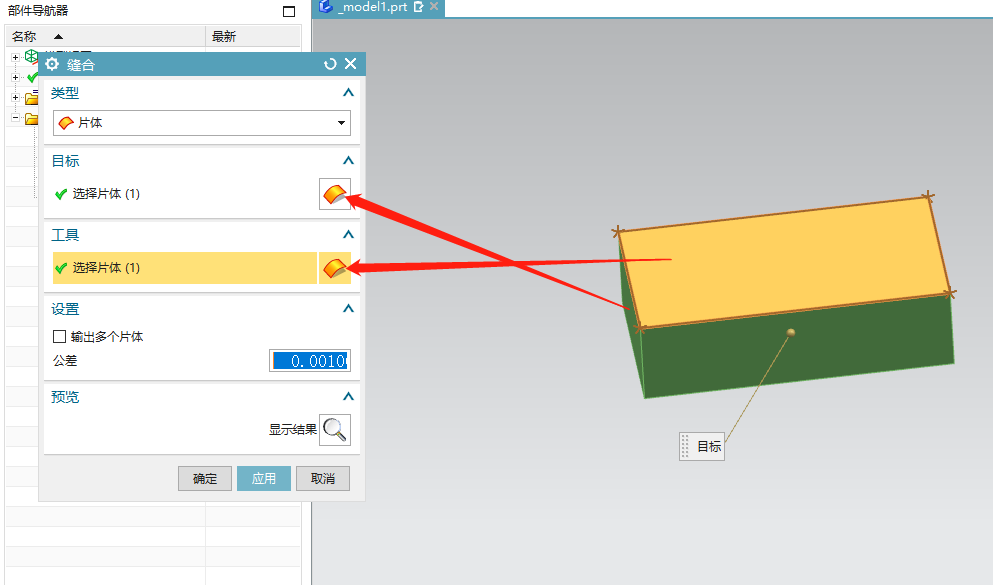

通过“N边曲面”或“有界平面”等方式将平面补上,然后点击“缝合"命令,分别选择片体,点击确认即可生成实体。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
