MATLAB GUI迁移图片从已有函数

一个解决方案,一行代码:

copyobj(get(exsitingFigGcf,'Children'),app.Panel);

具体应用如下:

step1:创建工作函数

这个函数就是正常工作需要编写的程序,这里用画个一元二次函数方程的图为例

  1. 编写一元二次方程函数脚本
  2. 作图
  3. 返回当前图像句柄,就是所谓的gcf

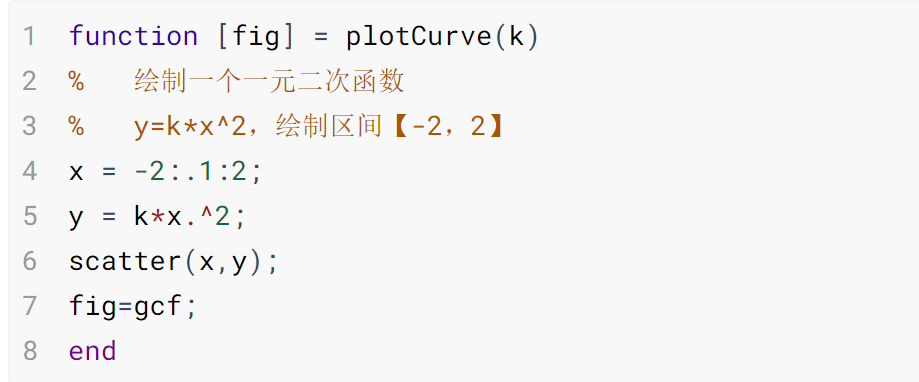

代码如下:


   Fig.1 B站居然不支持代码...


这里保存成了plotCurve.m文件,这个函数的功能是,输入一元二次函数的系数,返回函数图像,不用在意例子中的函数怎么这么简单,因为越简单越好啊。


Step2: 创建GUI面板

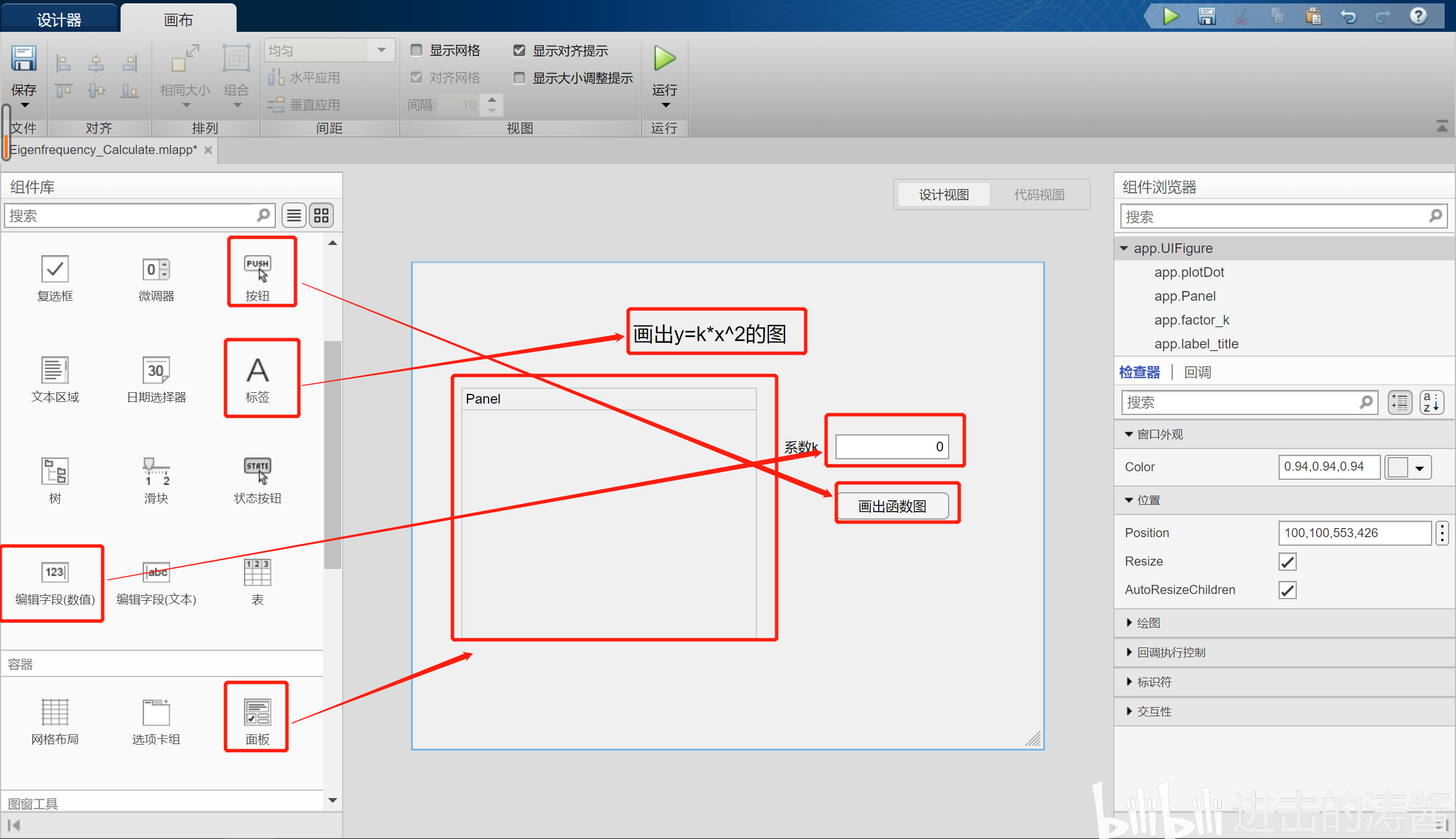

然后打开App Designer,拖个容器中的面板过去,加个系数输入窗口和指令按钮,如下:


   Fig.2 创建面板JoJo



Step3: 回调函数编写


   Fig.3 回调函数部分



   Fig.4 回调函数截图



Step4: 运行调试

试运行一下:


   Fig.5 试运行结果


它不光会绘制在GUI面板上,函数作图的也跳出来了,并且再修改个数值,k由2改为-2:

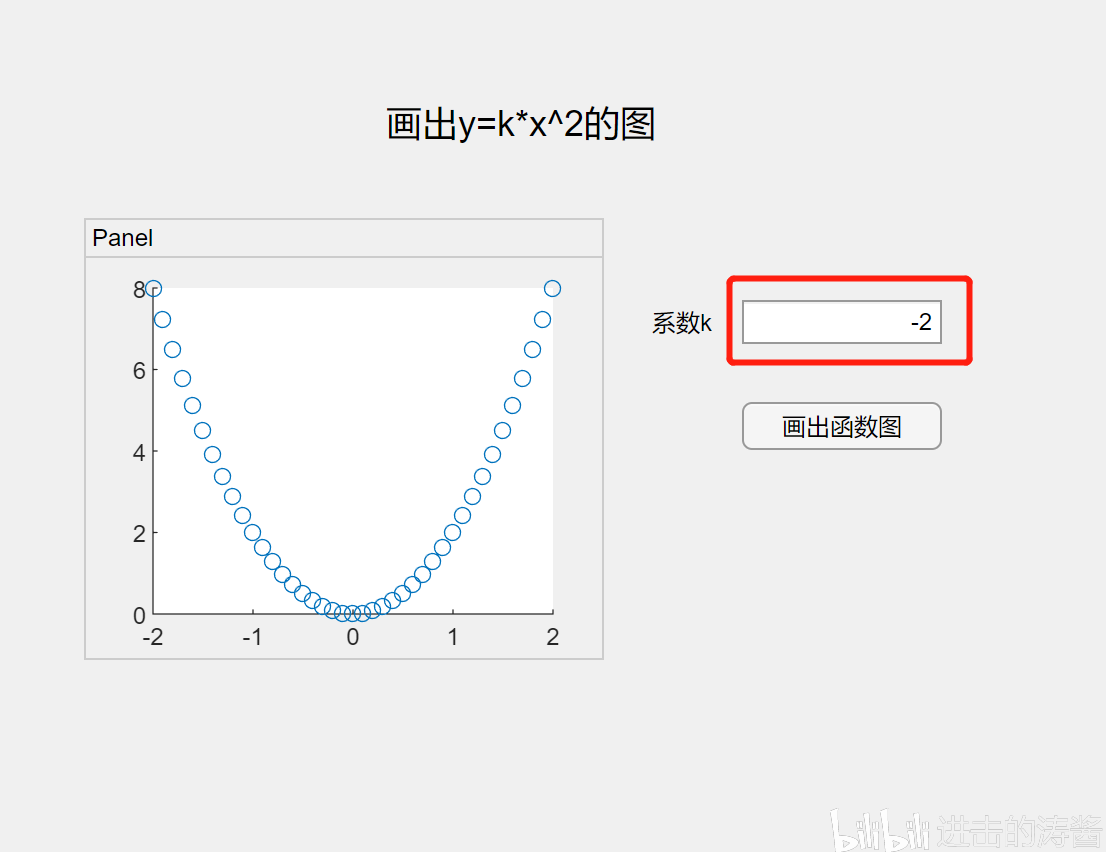

   Fig.6 修改k值



   Fig.7 图像有重叠


会发现图片和上一次做的图重叠了起来,所以下面还有两件事要做:

  1. 修改.m程序,使除了GUI面板外,不会跳出其它函数图像 解决方案:使作图不可见,加一句 set(fig,'visible','off');
  2. 修改GUI程序,使每次作图,清空上次作图的残留 解决方案:清空面板,加一句 delete(app.Panel.Children);

分别如下两图:

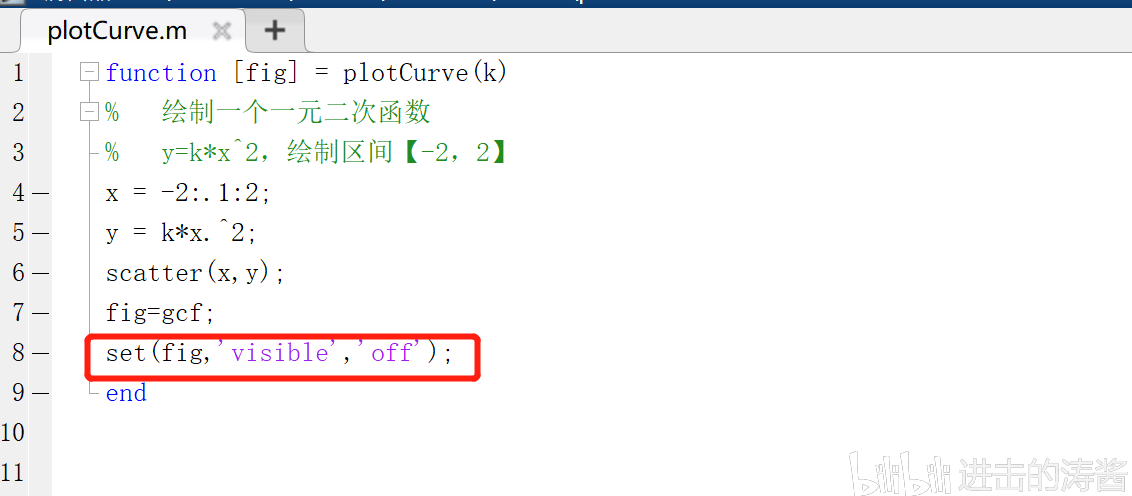

   Fig.8 设置原图不绘制



   Fig.9 删除面板已有绘图


加上以上两句,就没有问题了。这样就解决了上节提到的头疼的问题,可以直接从已绘制图里迁移到设置好的panel中。
