Mastercam后处理刀具类型编号对照表

Mastercam后处理刀具类型对应编号，尤其是对于车加工环境的刀具类型难以分清。

tool_typ$

以下适用于Mastercam2021，对于Mastercam2022版本，增加了第28个刀具，类型为Lens-barrel

Mastercam 2022铣加工刀具类型

0    Undefined

1    Center drill

2    Spot drill

3    Drill

4    Right hand tap

5    Left hand tap

6    Reamer

7    Boring bar

8    Counter bore

9    Counter sink

10    Flat end mill

11    Spherical end mill

12    Chamfer mill

13    Face mill

14    Slot mill

15    Radius mill

16    Dovetail mill

17    Tapered mill

18    Lollipop mill

19    Bullnose end mill

20    Block drilling head

21    Engrave tool

22    Brad point tool

23    High feed mill

24    Thread mill

25    Barrel mill

26    Taper form tool

27    Lens form tool

28    Lens-barrel hybrid tool

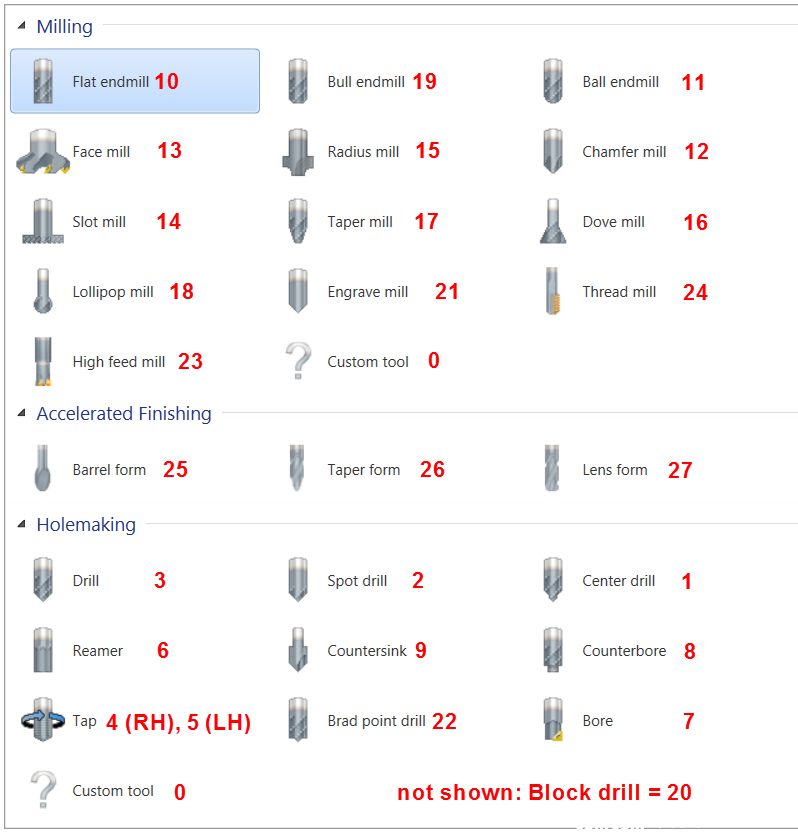

MIll类型刀具

   MIll类型刀具


Mastercam 2022车加工刀具类型

0    General turning

1    Threading

2    Grooving/parting

3    Boring bars

4    Drills, taps, reamers

50    Custom turning tool

51    Custom threading tool

52    Custom grooving/parting tool

53    Custom boring bar

54    Custom drill/tap/reamer

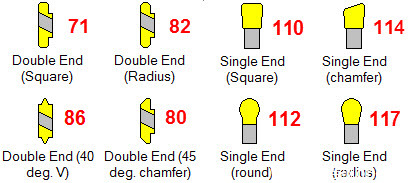

Lathe类型刀具50~52说明

   Lathe类型刀具50~52

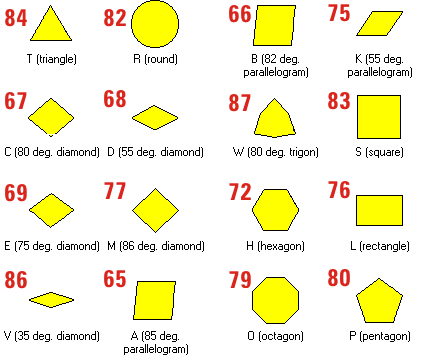

车刀片类型编号

   车刀片类型编号


车刀片类型编号

   车刀片类型编号

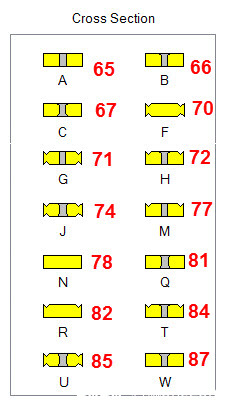

槽刀刀片类型

   槽刀刀片类型
