后处理类型与产品类型解读 | Mastercam机床控制手册

注意:此文中的信息仅适用于 Mastercam Mill,Lathe,Wire and Router 产品模块,不适用于 Mill-Turn 产品模块。 Mill-Turn 的机床定义和后处理是另外的形式和规范,不在此文讨论之列。

许多用户在看到“mill/turn”后处理或机床定义时,会感到疑惑,这个类型的后处理是否支持 Mastercam Mastercam Mill-Turn (车铣复合产品模块)。

这里要理解两个概念:

1. Mastercam Lathe(车削产品模块)也可支持车铣复合加工,mill/turn 后处理和控制定义用于 Mastercam Lathe 进行铣削和车削加工的情况。

2. Mastercam Mill-Turn(车铣复合产品模块)的机床定义和后处理是另外的形式和规范。


MP 后处理会与以下五种产品类型(Product Type)之一配合:

  • mill 铣削
  • lathe 车削
  • router 木工
  • wire 线切割
  • mill/turn 铣削/车削

Mastercam 产品类型中的 铣削,木工和线切割会使用相应的后处理类型(Post Type),Mastercam 车削支持两种后处理类型:lathe 和 mill/turn。这样设置的目的是告诉MP,这个零件的刀路可能既有铣削刀路又有车削刀路,让MP可以使用合理的后处理逻辑来执行每一种类型的操作。后处理类型会显示在每个后处理文件(.pst 文件或.mcpost 文件)的起始标题行中。

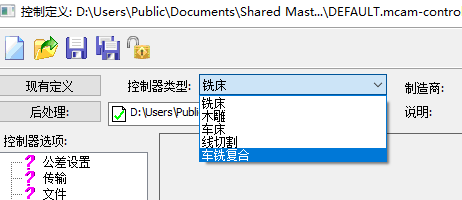

如果你想使用车削模块(Lathe )在同一个零件中既编车削刀路,又编铣削刀路,将控制类型(Control Type)设置为 Mill/Turn 并选择 mill/turn 后处理类型。


虽然 Mill-Turn 模块对于复杂车铣复合机床的支持会比 Lathe 模块的更强大(机床模拟和同步编程方面),但在合理设置机床定义、控制定义和后处理之后,Lathe 也可以支持大多数车铣复合机床。

另外,Mastercam 铣削产品中支持使用角度头/侧铣头。可以直接在铣床的机床定义中加入这些配件。(需要后处理的配合)
