注意:此文中的信息仅适用于 Mastercam Mill,Lathe,Wire and Router 产品模块,不适用于 Mill-Turn 产品模块。 Mill-Turn 的机床定义和后处理是另外的形式和规范,不在此文讨论之列。
Mastercam 机床定义由几个主要部分组成:

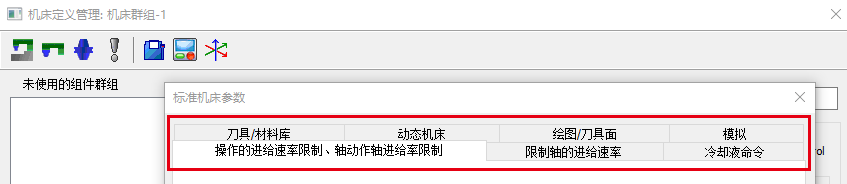

1.首先是一系列全局机床设置(通用机床参数):

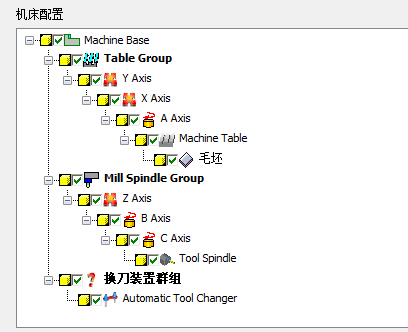

2.其次是一个机床组件结构树,告诉 Mastercam ,机床中各个运动轴和其他机床部件的组合方式:
你可以为每个机床部件设置相关的属性,例如,行程/旋转限制,和基于世界坐标系(World coordinate system)的轴方向。
Mastercam 的铣削用户可以在这里定义角度头。
你也可以为多主轴的机床定义轴组合,例如多主轴车削中心。

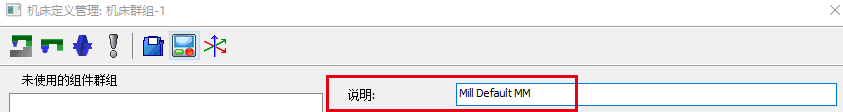

描述文本框中输入的内容会出现在刀路管理器中的机床群组中,用来表示不同机床。

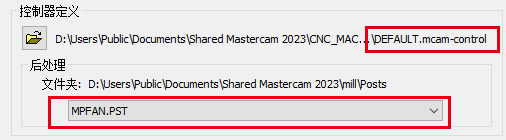

3.最后,这里可以选择控制定义文件和后处理文件。
使用「机床定义管理器」可以创建和编辑机床定义。

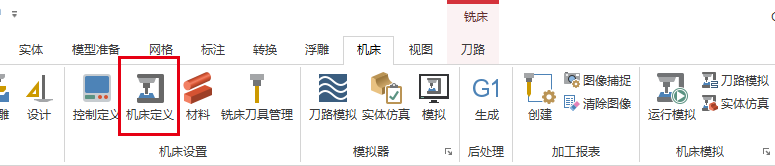

要打开机床定义管理器,可以在「机床」功能栏中选择「机床定义」。
