机床与控制定义文档拷贝方式的比较

注意：此文中的信息仅适用于 Mastercam Mill，Lathe，Wire and Router 产品模块，不适用于 Mill-Turn 产品模块。 Mill-Turn 的机床定义和后处理是另外的形式和规范，不在此文讨论之列。

当你选择了一个机床定义，创建了一个新的机床群组之后，Mastercam 会在当前的零件文档（.mcam文档）中储存一份机床及控制定义信息。

这意味着机床和控制定义被储存在了两个地方：

• 原来以文件的形式（ .mcam-mmd/.mcam-lmd &.mcam-control ）储存在电脑硬盘文件夹中的机床控制定义，被称为硬盘拷贝（disk copy）
• 储存在 .mcam 零件文档中的机床控制定义，被称为文档拷贝（local copy）或本地拷贝。

为什么要修改硬盘拷贝？

编辑并保存一个硬盘拷贝。在一个新的.mcam文件中加载这个机床，生成的新的机床群组中的机床及控制定义信息，会与硬盘拷贝中的信息一致。

为什么要修改文档拷贝？

在不影响硬盘拷贝的情况下，单独修改某个零件文档中，某个机床群组的机床及控制定义。

注意：

这两种拷贝里面的机床定义和控制定义里的界面，非常相似！

在修改之前，一定要搞清楚,你在编辑的是文档拷贝还是硬盘拷贝！

你编辑的机床及控制定义的拷贝的种类，取决于你在哪个位置进入。

怎样编辑硬盘拷贝？

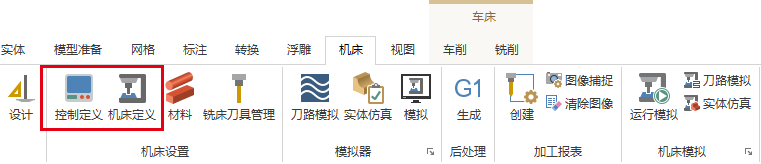

在「机床」功能区，点击「机床定义」或「控制定义」，这时编辑的是硬盘拷贝。

硬盘拷贝的编辑结果，会被储存在机床定义文件或控制定义文件的相应文件夹中，文件夹的位置详见机床和控制定义是什么？

注意：

• 打开一个零件文档后，再从功能栏进入「机床定义管理器」或「控制定义管理器」去编辑硬盘拷贝时，会默认编辑当前处于激活状态的机床群组的机床和控制定义。
• 你可以选择继续编辑当前机床群组的机床控制定义的硬盘拷贝，或打开其他机床控制定义进行编辑。
• 如果你编辑的是当前机床群组的机床控制定义，在保存时你可以选择是否要将编辑的结果加载到打开的零件中？
• 如果你打开并编辑其他的机床控制定义，编辑完保存的结果不会影响当前文件中的机床控制定义。

怎样修改文档拷贝？

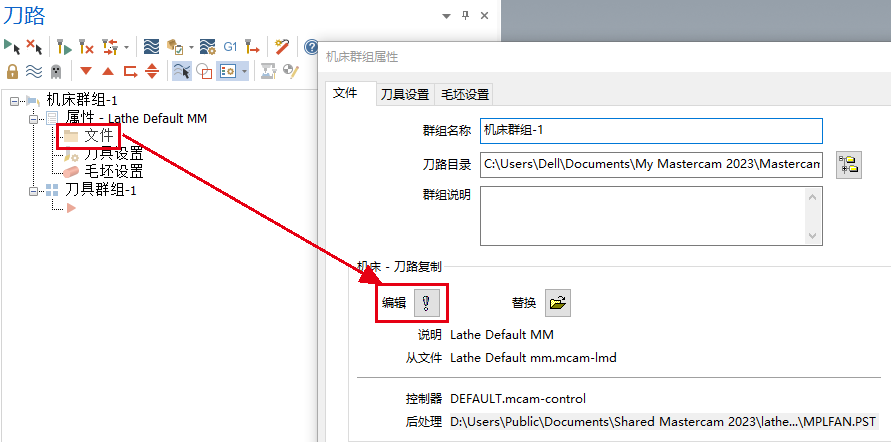

在「刀路管理器」中，展开某个机床群组的属性，点击「文件」-「编辑」，这是编辑的是文档拷贝。

编辑文档拷贝的结果，会被保存进当前的零件图档中，成为了零件图档信息的一部分。

注意：

• 编辑一个机床控制定义的文档拷贝时，有些功能不可修改。例如不能添加新的轴和机床部件，选择新的后处理，修改后处理文本。
• 永远无法将文档中的机床控制定义的文档拷贝，导入到硬盘拷贝中去。

后处理文件，并不会象机床和控制定义那样，被储存到零件文档中去。在后处理时，Mastercam 必须要在相应文件夹中找到后处理文件。

在 Mastercam 中，不仅仅是机床定义和控制定义拥有这种文档/硬盘 双拷贝的特性。当你选择一个刀具或一种材料定义时，Mastercam 也会把相应的信息储存到零件文档中。
