HFSS模拟介质玻纤效应的方法

最近大家都在谈论介质的玻纤效应（Fiber Weave Effect），如果不说上几句相关的话，显得都不像是搞信号完整性的。我也不能免俗，具体是什么介质的玻纤效应，网上的资料甚多，感兴趣可以自行去搜索，今天我只讲讲怎么利用HFSS来仿真介质的玻纤效应，重点是如何将这种编织的玻璃纤维布模型建立起来，然后附上我自己的仿真结果。

重点是建立玻璃纤维布模型！

1、准备工作

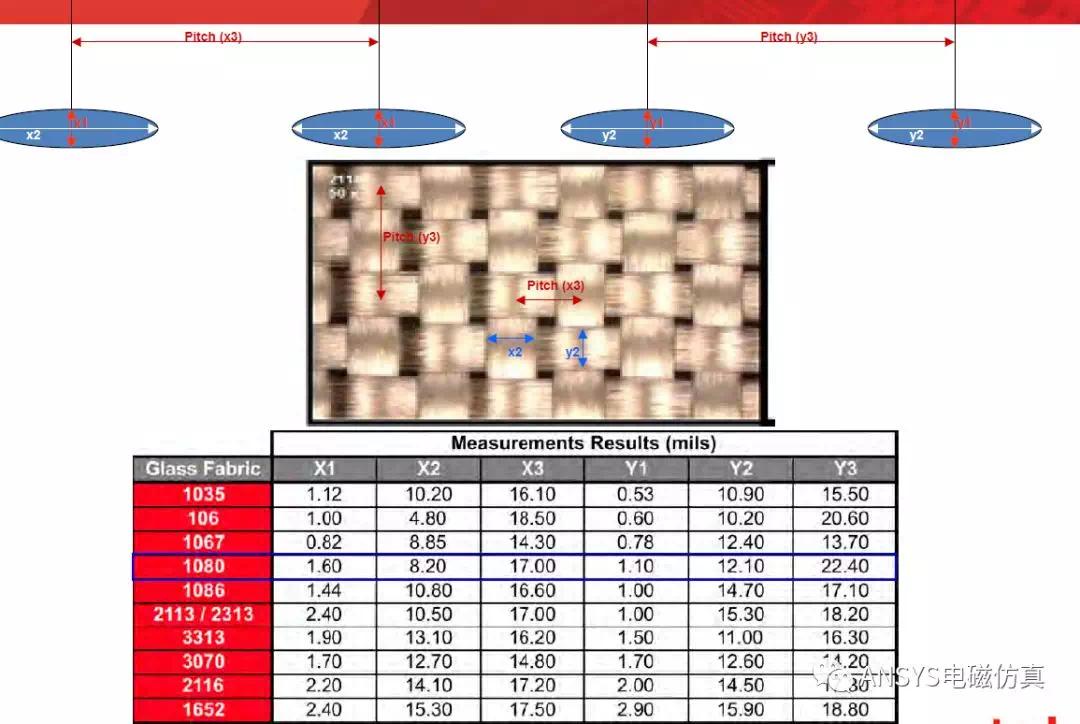

• 首先不同编织类型玻璃布的经纬度宽度及间隙picth这些参数得知道吧，还有就是玻璃布的厚度，如下图，我们以仿真1080类型为例子说明。
•
• 玻璃布的介电常数和介质损耗值得知道吧，如下：E-glass和NE-glass两种类型
• 在HFSS中，先设置好几个变量x1、x2、x3、y1、y2、y3等。

2、多线段折线模型

• 先看个整体效果图，如下：
• 工作面切到ZX，按参数建立如下的矩形，这是在纬度方向玻璃布的切面图。
• 利用draw line功能，画出下图中粉色的四边形（封闭的曲线自动形成面），由于玻璃布的周期性结果，画一个周期的图形就可以了，然后利用移动复制可以将模型加大。

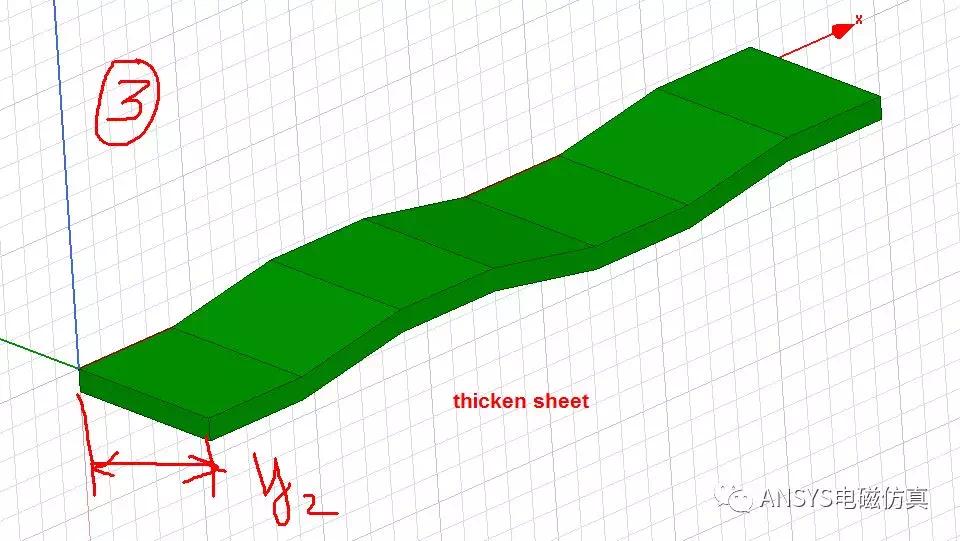

• unit连续的曲面，然后在surface下thicken sheet即可，厚度为y2
•

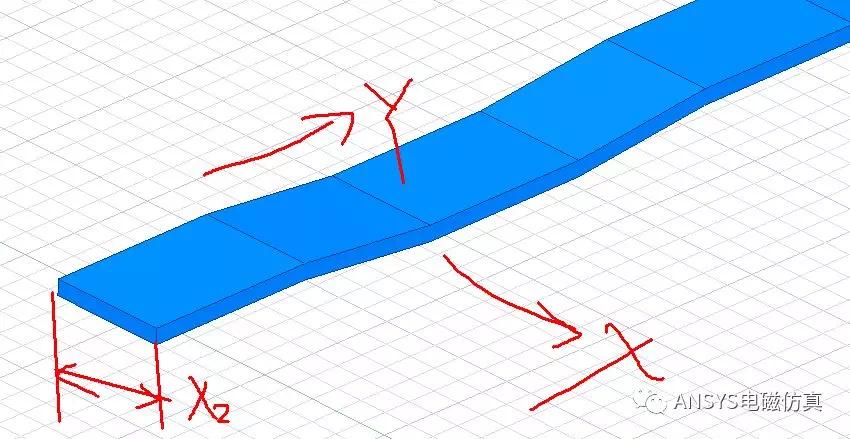

• 同理建立Y方向（经度）的一个周期性玻璃布图形，如下
•

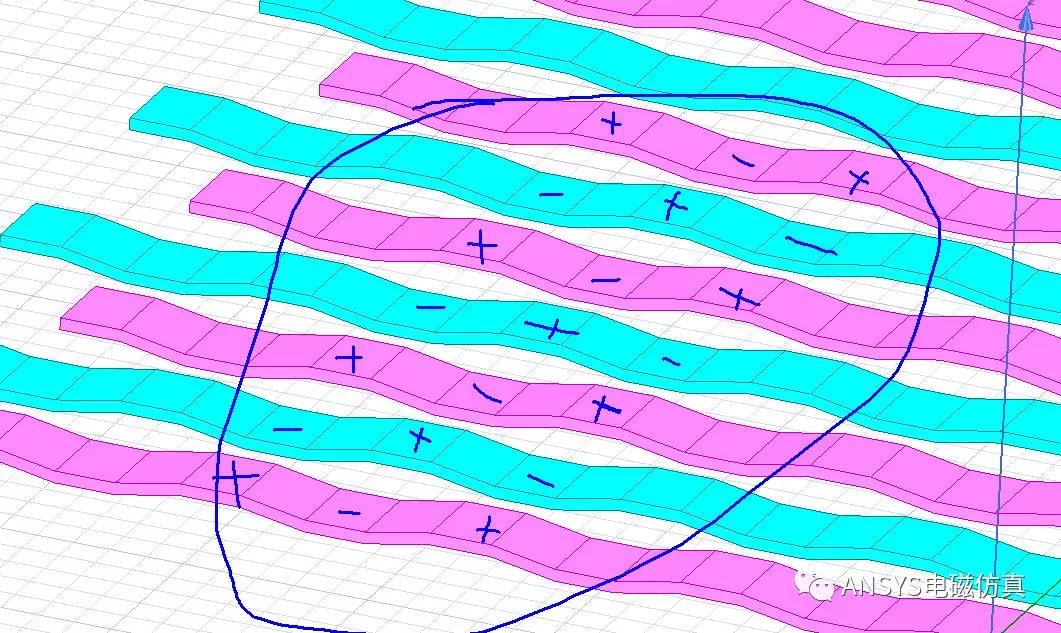

• 实际的玻璃布编织是按照高低高低错开的方式编织的，如下图，注意玻璃布的间隙pitch x3和y3
•
• 最后利用split功能，切掉边缘长短不一的玻璃布，就可以得到规整的玻璃布模型了，最终模型如下：

填充树脂：

2、弧线模型

3、仿真模型

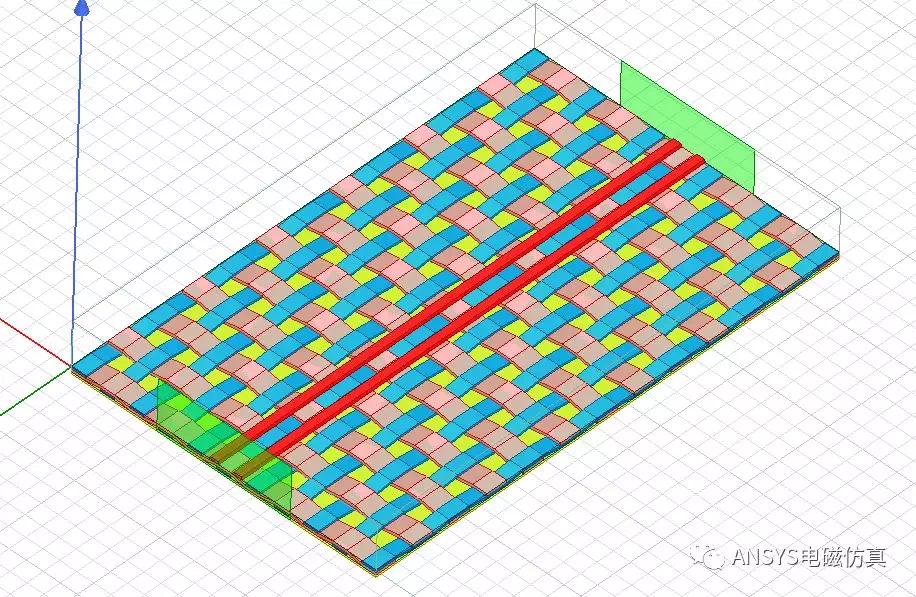

• 就是简单的差分线仿真，如下：
•

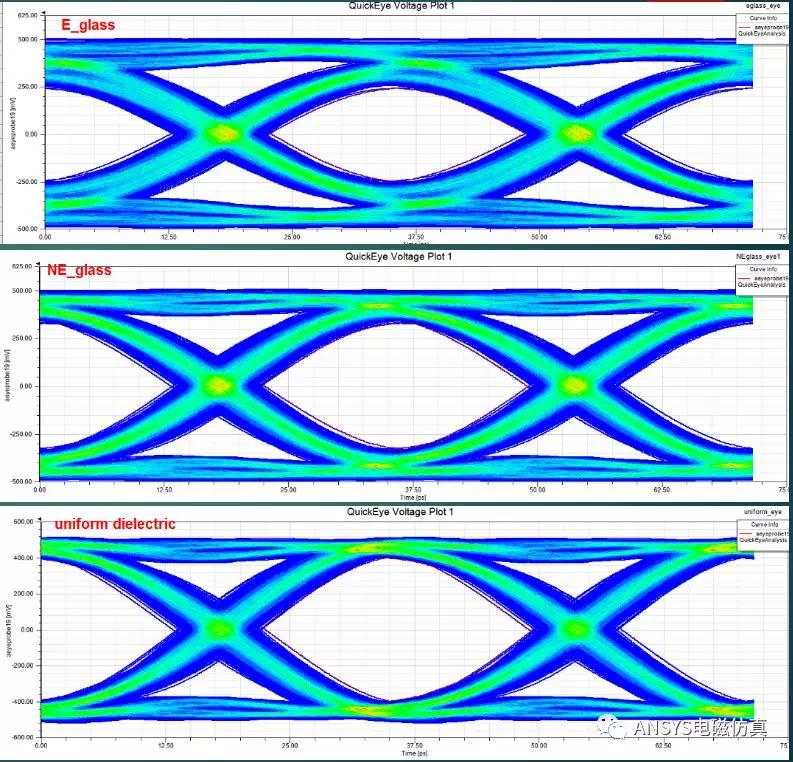

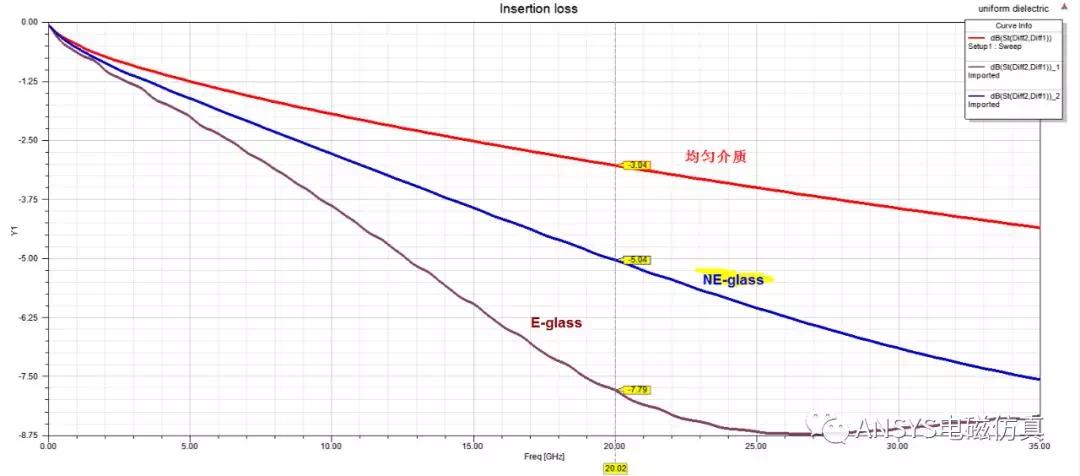

4、仿真结果：
