driven modal 和driven terminal是HFSS中最常用的两种求解模式,但是很多新人还是不能正确的区分它们,或者根据实际的仿真项目,不知道该选择哪种求解模式好,今天稍微科普下这两种求解模式的区别。
driven modal,字面的意思是模式求解,工作中你经常听到哪些模式?
是不是有TEM模、TE模和TM模,当然也有奇模和偶模,还有差模和共模,是不是对这些模式傻傻分不清。好了,不用纠结,在driven modal下,右键Edit source,请看下图,看到了什么?
source 1:1,前一个1是modal 1,后一个1是port 1,即在端口1上定义的电磁波模式1,输入信号的功率是1W, 是不是只听过1W的电磁波功率或者1W的光功率,没听过1W的电压或电流吧。
所以很明白了,driven modal是在端口上加载平均功率为1W的电磁波,在端口上你可以定义多个模式的电磁波,每个模式的电磁波的平均输入功率都为1W,然后在端口出分别计算每个模式的入射电磁波功率和反射电磁波功率,进而计算端口的S参数。
*********************************************************************
再来看看driven terminal,请教下大家,明白terminal的具体定义吗?
terminals are the ends of signal traces that interset the plane of a port。

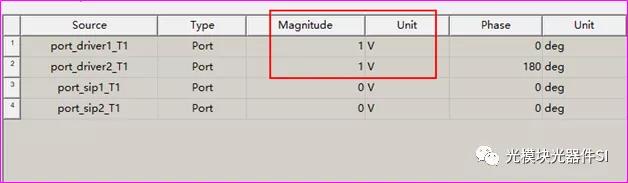

因此driven terminal的字面意思是终端线求解,什么是终端线?信号线与端口相接触的地方就叫终端线,在这么小的窄边,你只能添加电压或者电流信号吧,所以终端线求解,就是在端口处加载电压信号,在端口计算入射电压和反射电压,进而计算端口的S参数。
*********************************************************************

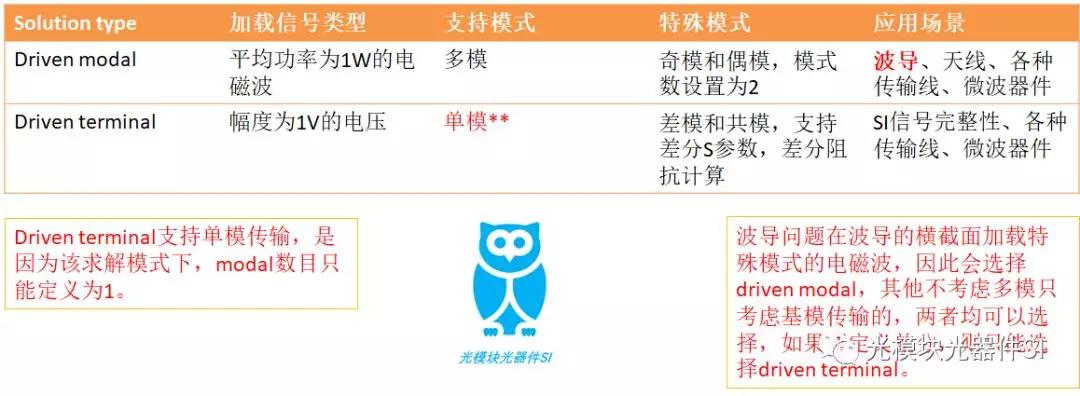

上面已经明白了,两种求解模式的加载的信号类型完全不同,一个是加载平均功率为1W的电磁波,电磁波可以是多各种模式的,支持多模求解;另外一个是加载幅度为1V的电压信号,不支持多模式求解,仅支持单模求解,这里请注意下,具体总结如下:
