HFSS中快速设置空气盒子的方法

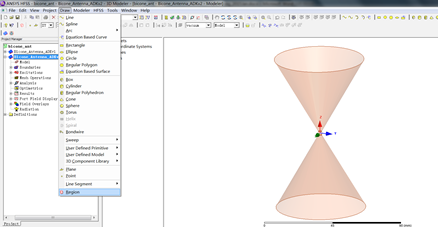

   通常对于HFSS-FEM中的辐射、散射场问题分析时,必须做出辐射边界或PML等一个有限的内部求解空间。HFSS支持快速建立矩形区域的功能。只需在菜单Draw选项选择Region即可,软件会根据最外部模型结构建立一个距离结构边缘一定距离的矩形空气盒子(材料默认为vacuum)。





如需建立一个距离物体最外围都是10mm等距的空气盒子,选择padding all directions similarly,在absolute offset中设置具体数值或变量(如1/4波长)。设置如下:




如需距离物体不同间距的矩形空气盒子,可沿着全局坐标轴+/-X +/-Y +/-Z方向设置具体数值或变量,如图设置X&Y方向为5mm,Z方向为10mm






选中所画区域的六个面即可设置为辐射边界。
