HFSS仿真记录(一)

文献:《A 5.8GHz Slot Antenna with Parallel Slit Loading for 5G Conformal and Wearable Applications》

简要介绍:本文提出了一种具有平行狭缝结构的缝隙天线,用于共形表面和可穿戴应用。天线工作频率为5.8千兆赫,带宽为450兆赫。原型是在柔性PCB上制作的,用于保形情况,其总体增益为3dBi。


   仿真模型图



对缝隙长度和宽度进行优化,下图为优化过程。


   缝隙长度优化过程



   缝隙宽度优化过程


最终优化结果如下,通过仿真得到,该天线的中心频率为 5.85GHz,-10d以下覆盖范围 5.52GHz-6.24GHz,带宽 0.72GHz,其对应的增益曲线如图所示,最大增益约为5db。

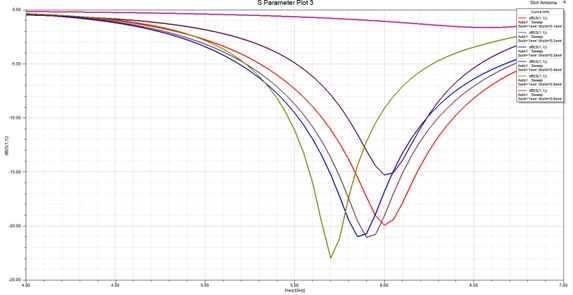

   S11曲线图



   增益图


与论文结果基本一致。根据论文内容,狭缝宽度影响谐振频率,狭缝宽度影响回波损耗,仿真结果基本符合。本文是通过开槽以及改变贴片形状实现带宽加宽。
