HFSS仿真记录(二)

文献:《A Compact, Low-Profile Metasurface-Enabled Antenna for Wearable Medical Body-Area Network Devices》

简要介绍:该文提出了一种紧凑的共形可穿戴天线,可在2.36–2.4 GHz频带中工作。该天线是通过在平面单极子下面放置一个高度截断的元表面来实现的,该元表面仅由一个二乘二的I形元件阵列组成,这里的元表面不仅充当隔离的接地平面,而且充当主辐射器,实现5.5%的阻抗带宽,6.2 dBi的增益,以及高于23 dB的前后比。下面为复现结果。

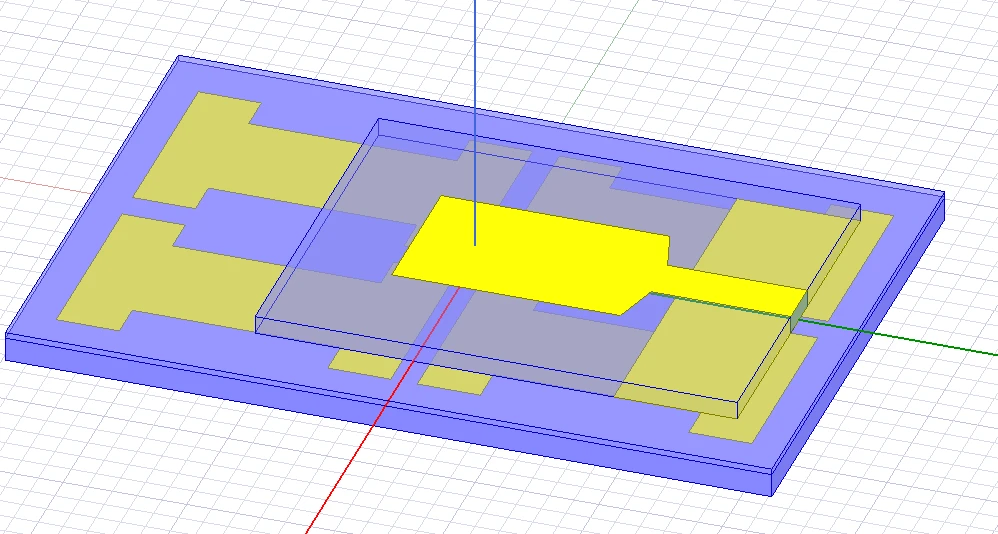

   仿真模型图



根据论文给出的数据,得到的结果与论文有偏颇,对上方贴片长度进行了优化,得到结果如下。

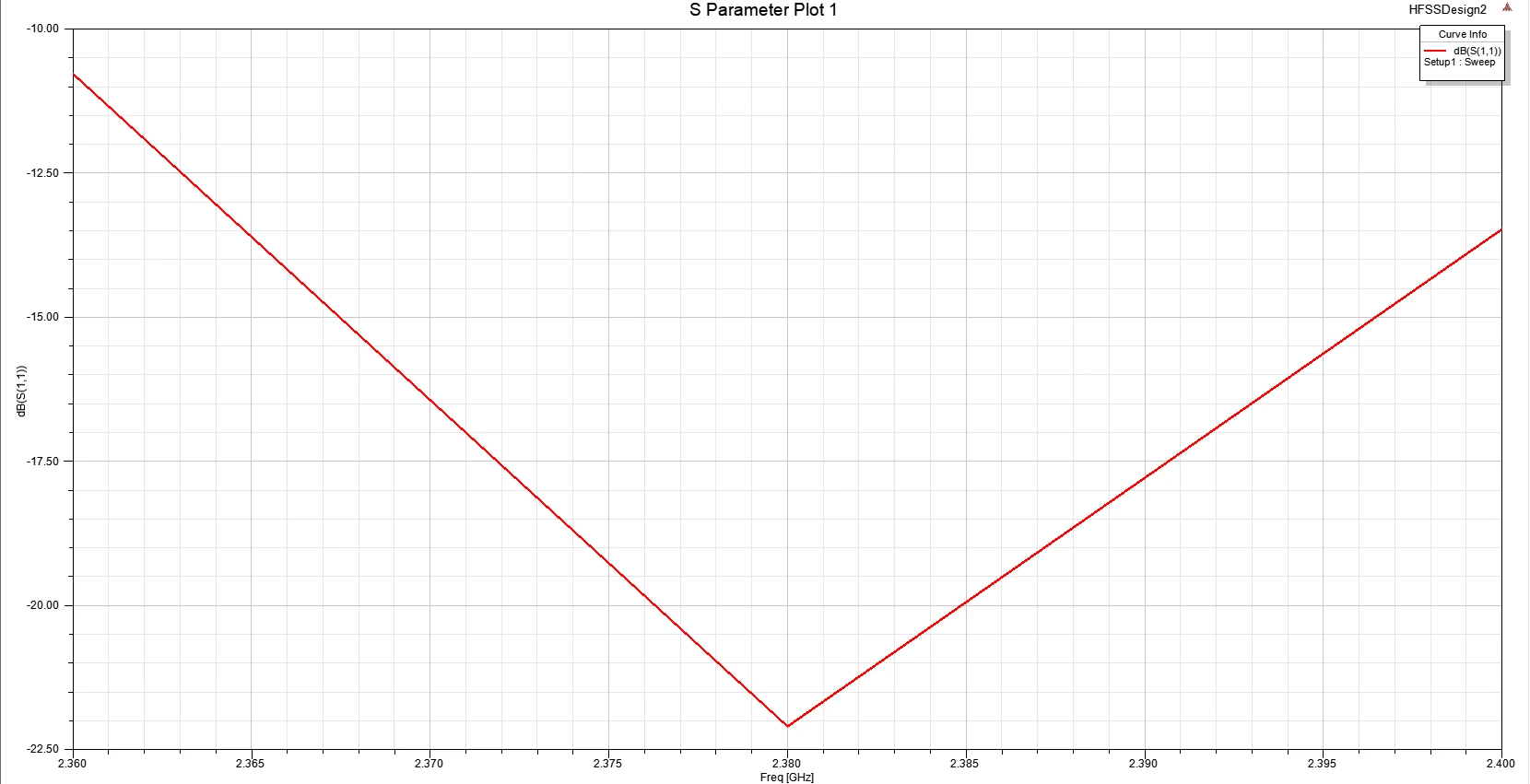

   S11曲线图

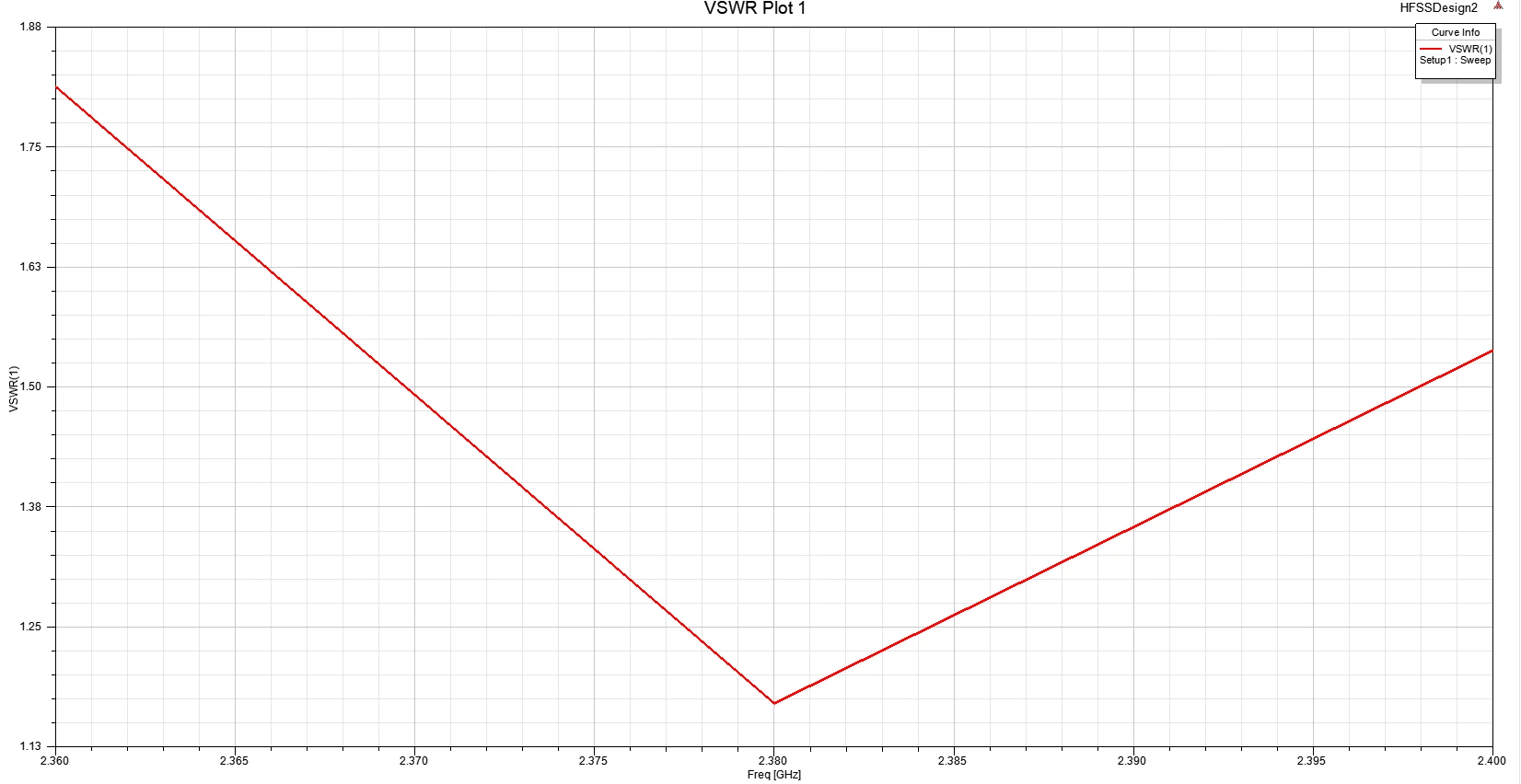

   VSWR曲线图


通过仿真得到,该天线的中心频率为 2.38GHz,所给扫频范围都在-10d以下,其对应的增益曲线如图所示,最大增益约为6.57db。与论文相符。

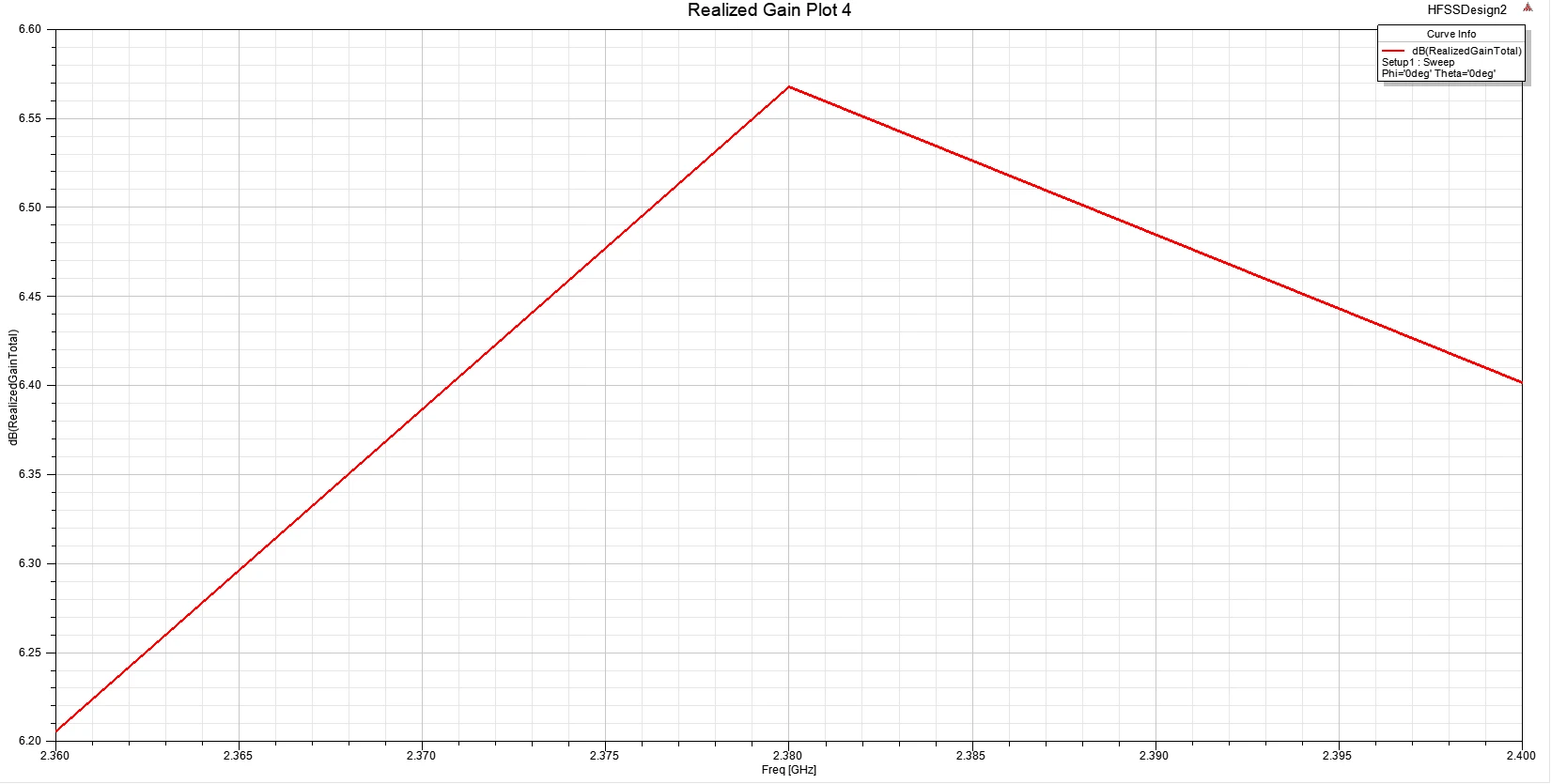

   增益曲线图

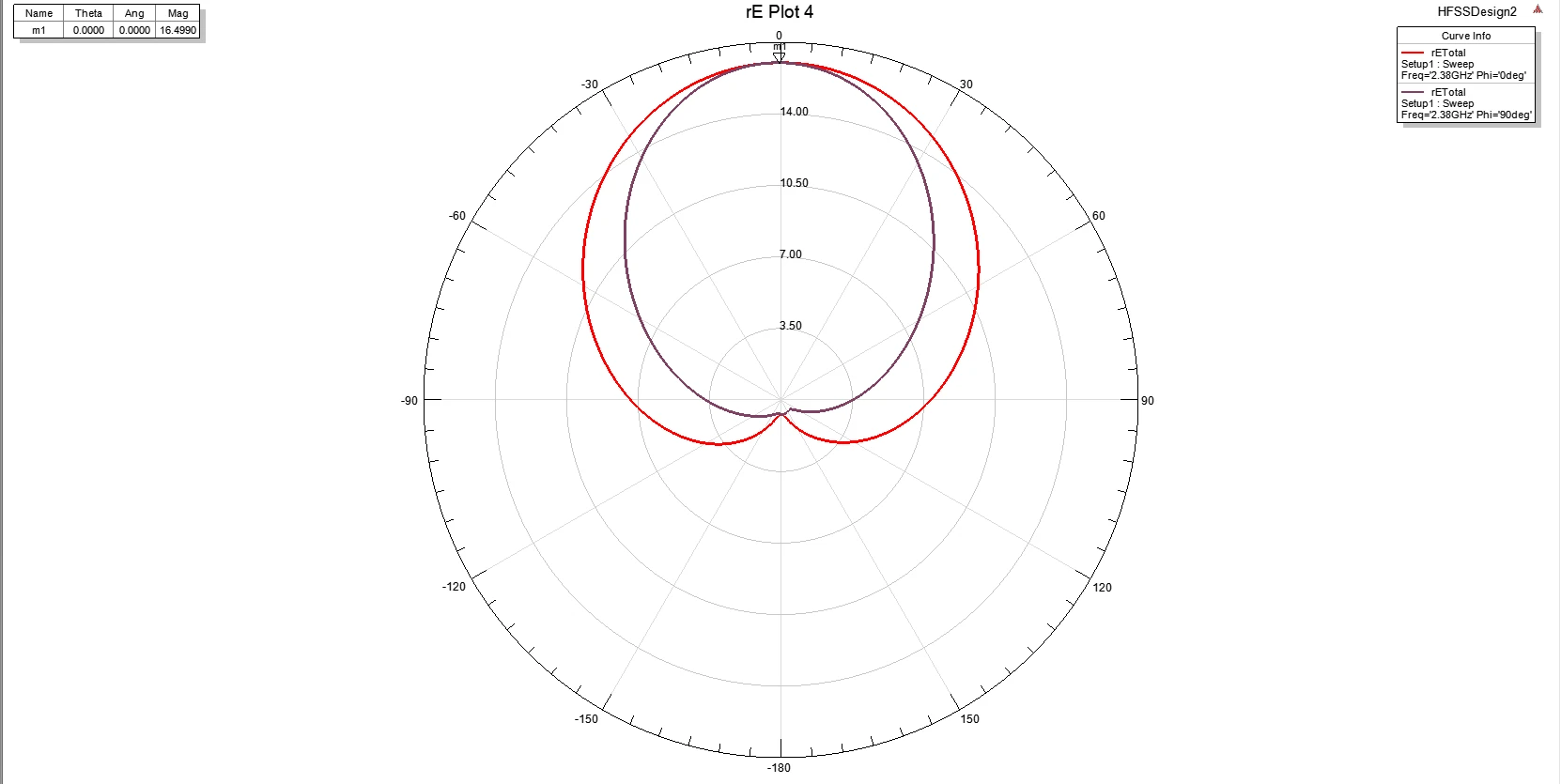

   方向图
