HFSS仿真记录（三）

文献：《智能蒙皮天线的形变及电补偿》

基本介绍：该论文主要介绍了光纤光栅应变传感器的原理以及传感器的一种布置方法，介绍了电补偿方法，并结合共形阵列天线的结构设计了一款单元中心频率在9.74GHz，-10dB以下带宽大于1GHz的8×8微带天线阵列。

   阵列单元模型图


通过仿真得到，在含有覆盖层(蜂窝层加介质基板)情况下，该天线的中心频率为9.7GHz，-10d以下覆盖范围 9.24GHz-10.21GHz，带宽 0.97GHz，其对应的驻波曲线如图所示，2以下驻波比覆盖范围 9.21GHz-10.24GHz。

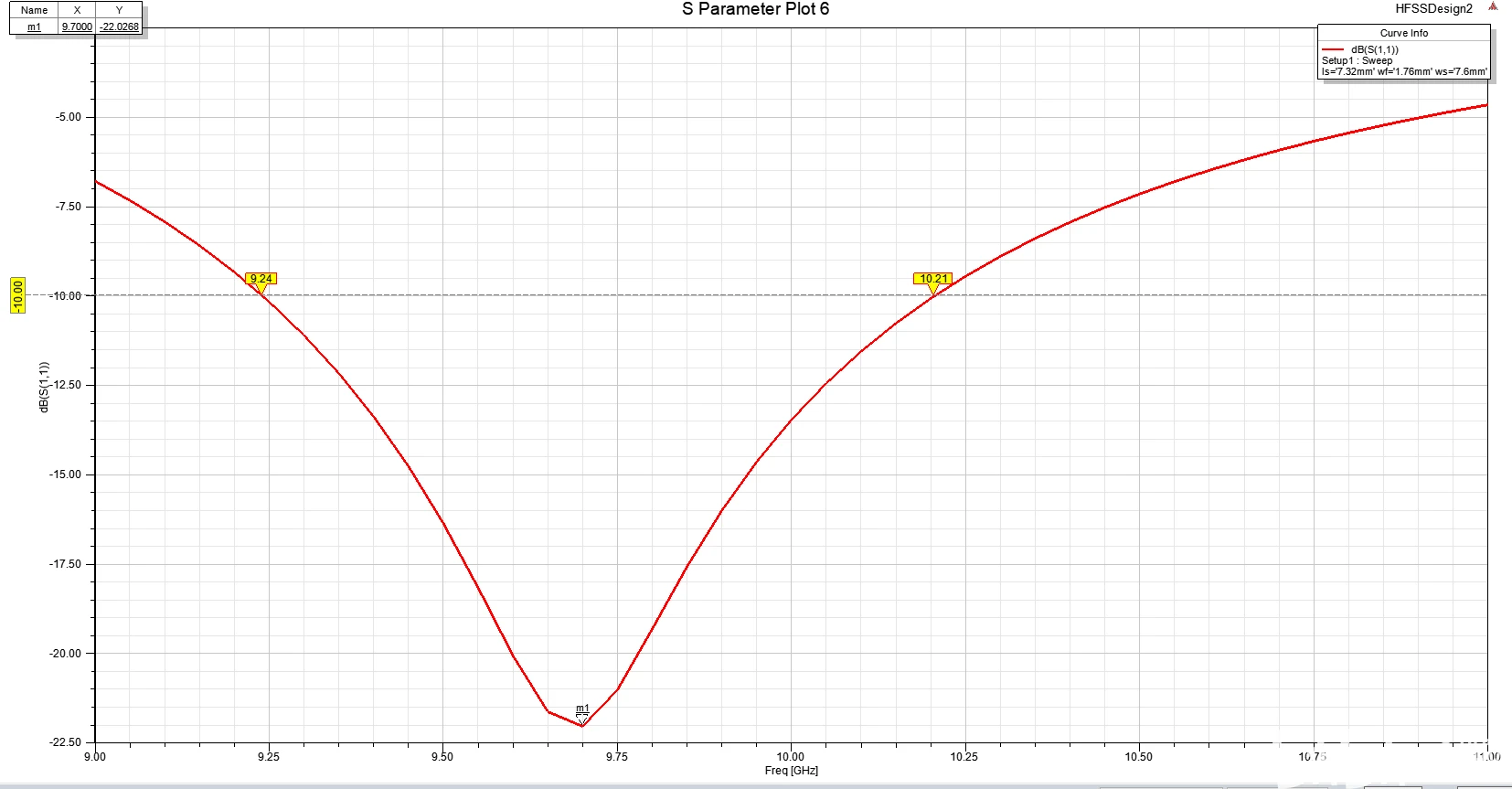

   S11曲线图

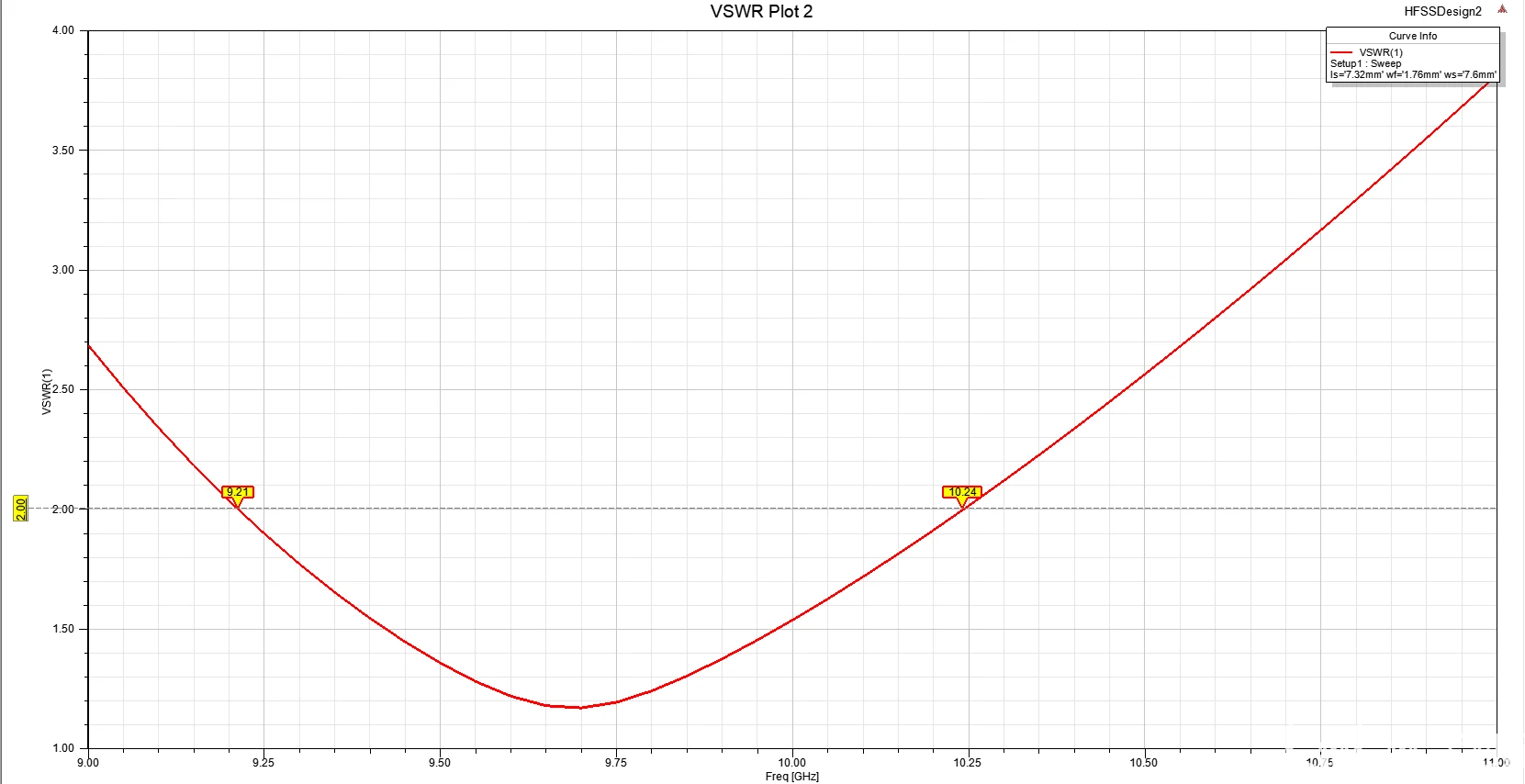

   VSWR曲线图


由3维增益图可以看出，在phi和theta等于 0时，单元增益取得最大且最大增益为 6.61dBi，与论文基本符合。

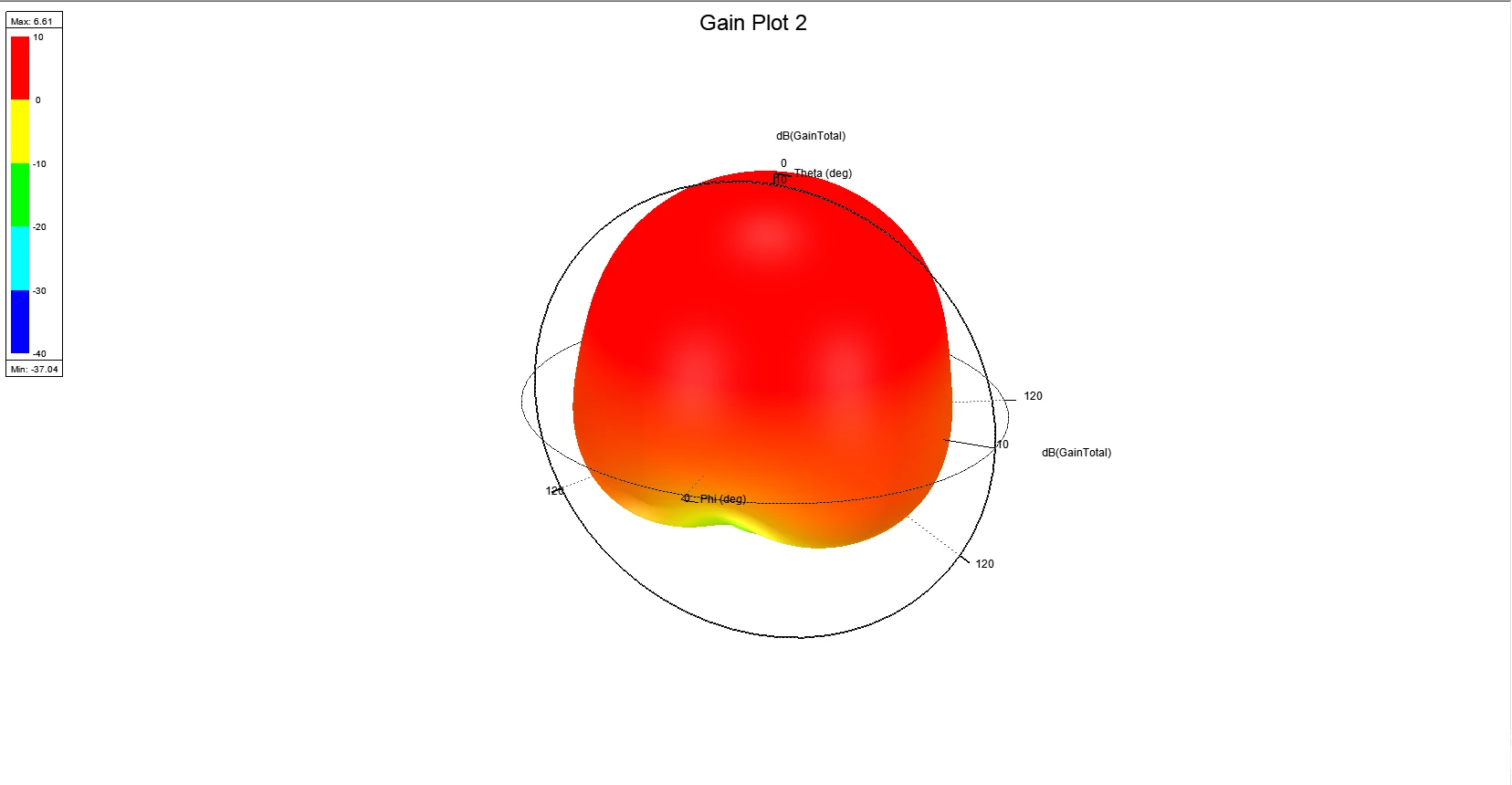

   增益图


按照论文，在单元微带天线的基础上， 仿真了8×8的微带天线阵列。

   天线阵列图

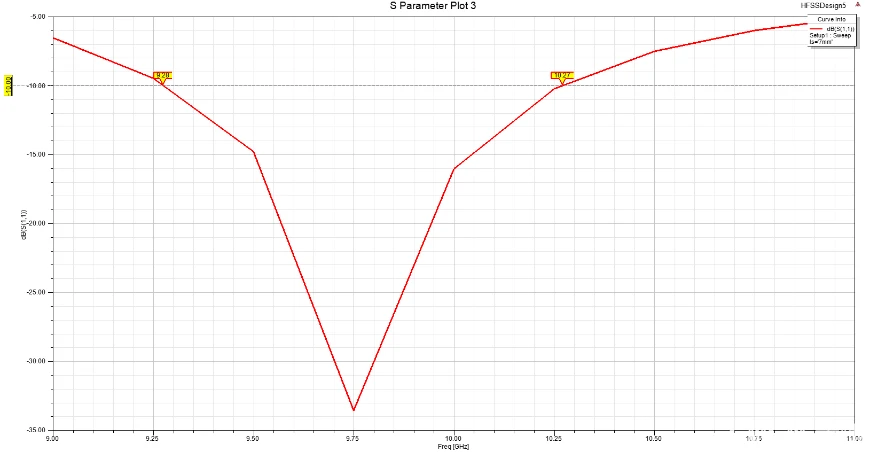

   S11曲线图

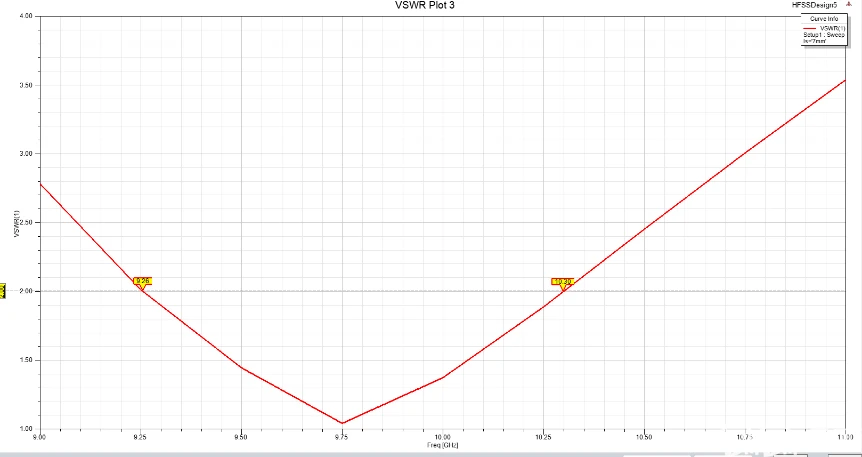

   VSWR曲线图
