HFSS扫频太慢？换个求解设置速度直接翻倍

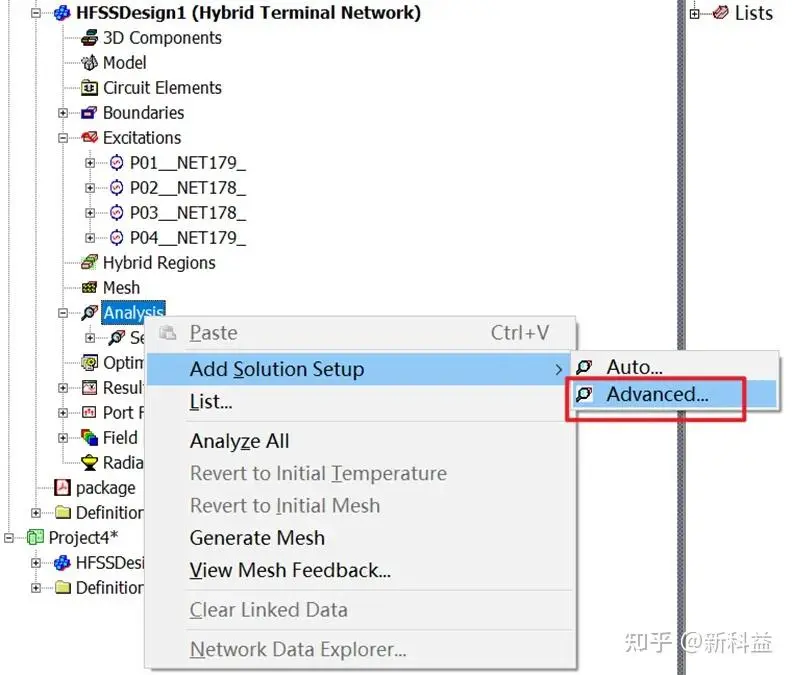

如下图所示，在HFSS求解设置中，项目管理树中右键点击Analysis弹出菜单，会有自动（Auto）和高级(Advanced )两种选项。

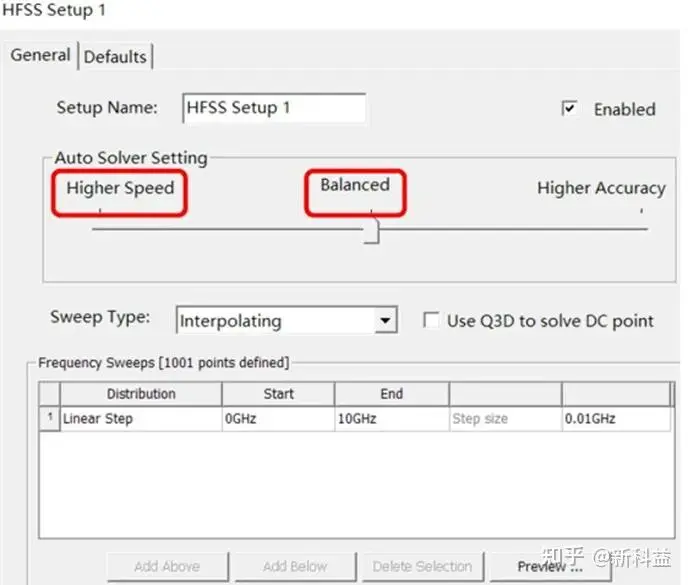

选智能求解模式（Auto Mode）弹窗如下，可选择自动求解设置是更快还是更准确或者平衡。我们只需要对扫描类型及频率扫描范围进行设置。此功能为2020R2新增，将部分最佳实践和最新仿真技术封装结合，相比手动设置，在保证精度的前提下，速度会有数倍的提高。

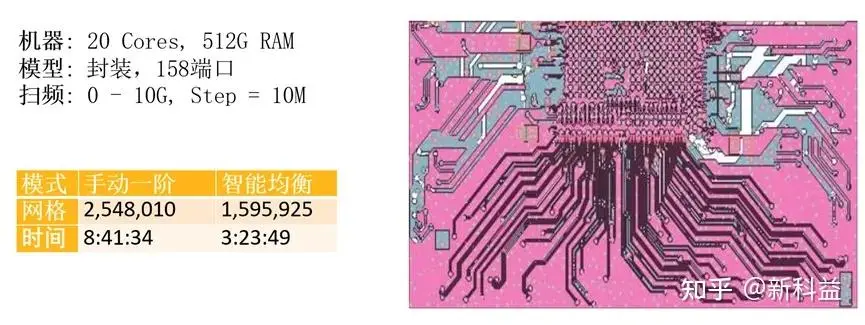

如下为封装参数提取案例

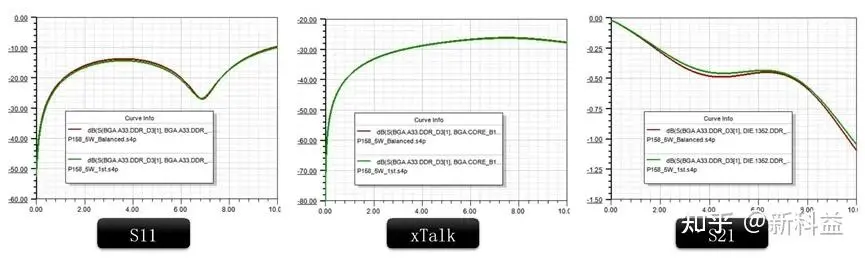

结果如下对比表明Auto模式计算结果和手动一阶非常吻合，但是节省很多时间！

建议大家在不熟悉扫频的话，直接使用此项黑科技，省时省力。

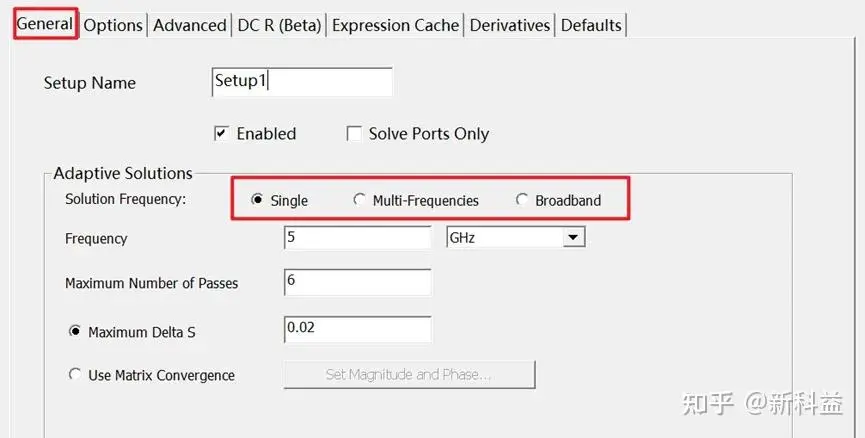

同样选择高级设置，弹窗如下。在General页面，求解频率可以选择Single、Multi-Frequencies和Broadband。

下面介绍三种扫频的应用场景：

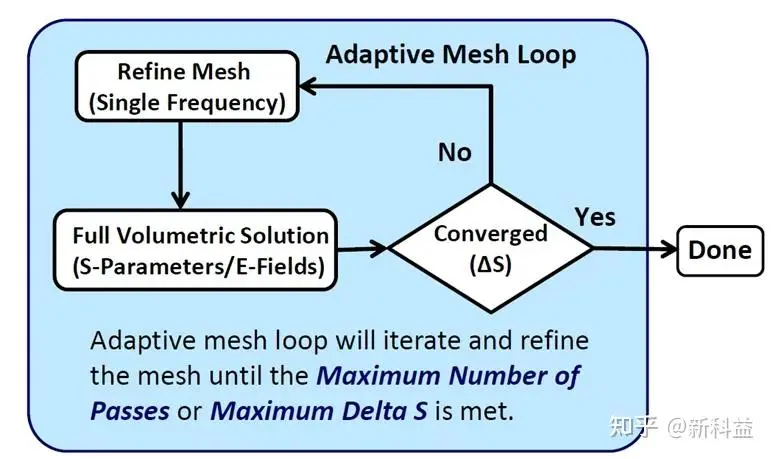

Single，单频点求解，在对点频或窄带求解时，可以直接将求解频率设置为该频率；在求解宽带时，需要将求解频率设置为宽带的最高频率，这样网格划分按最高频率的波长来进行划分的。单频点迭代过程如下：

Multi-Frequencies，多频点求解，可以对多个频点进行求解，相当于创建了多个单频点求解进行求解。譬如，我们设置两个求解频点，多频率同时适应这两个频率。在网格细化循环的每次迭代中，即每次自适应过程中，都会考虑多个频率。HFSS自适应通道使网格在磁场较强的区域更密集。该网格和场分布取决于频率。Multi-Frequencies一次对多个频率执行这种网格操作。对应于不同的啮合频率，可能存在多个更密集的网格区域。单频点迭代过程如下：

Broadband，宽带求解，设置好低频和高频，其余的频点由HFSS自动设置，自动设置频率来进行网格收敛。多频率自适应是宽带网格的一种特殊情况，它从自适应网格的至少6个同时频率开始。HFSS用户指定一个频率范围，其中多频率网格在特定频率处。

最后，对于大多数问题，指定Single单频点扫频设置足以获得准确的结果。如果您希望提高宽带设备的可靠性和准确性，可以指定宽带选项。您只需指定范围的最高和最低频率，HFSS将确定调整网格的频率。两种宽带设置都能够智能地确定调整网格的适当频率，消除了选择最佳频率以适应网格的不确定性。同样如果您对选择扫频有一些疑惑，但能够明确扫频范围建议直接使用黑科技智能求解模式Auto Mode！
