利用ANSYS FLUENT计算机翼升力的实践教程


1  Geometry设置

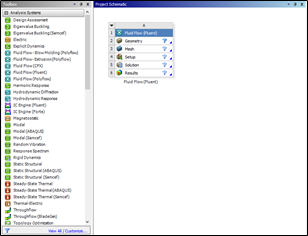

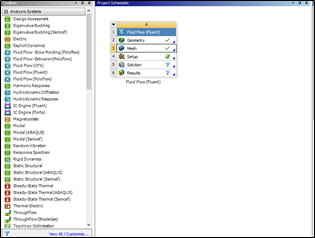

1)在CATIA中把模型保存为.x_t格式,在Workbench中选取fluent模块如下图所示。

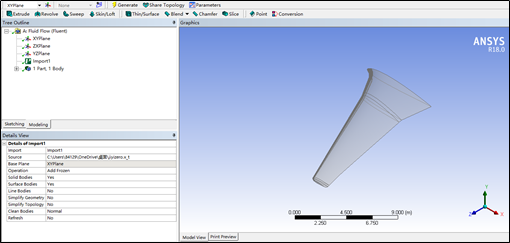

2)在Geometry中打开DesignModeler,把模型导入DesignModeler,点击“generate”如下图所示。

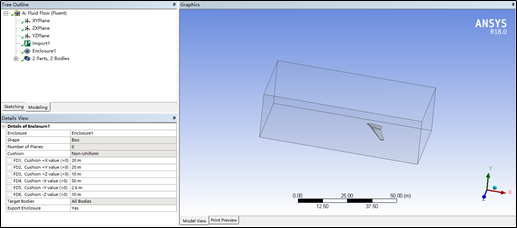

3)生成计算域:点击ToolsEnclosure,设置计算域的大小如下图所示

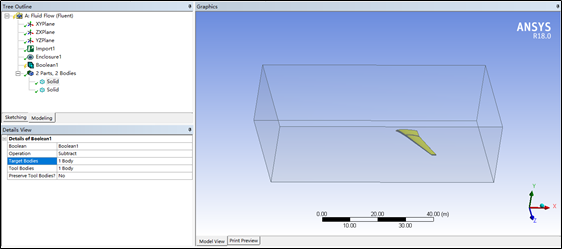

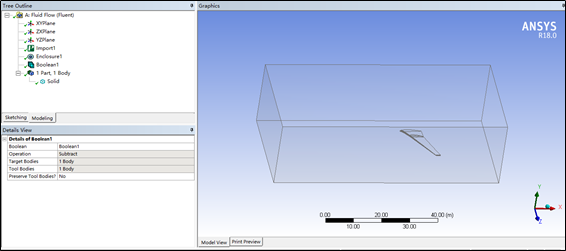

4)使用布尔运算删除模型与计算域重复部分:OperationSubtract,CreateBoolean,Target body计算域模型,Tool body机翼模型,如下图所示。


5)设置完成如下图所示,退出DesignModeler软件


2  Meshing设置

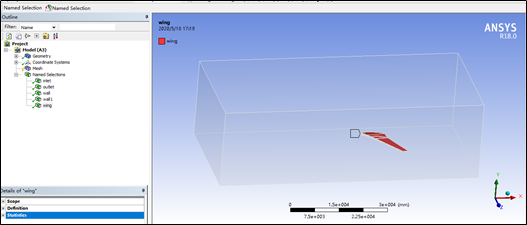

1)为每一个面命名,用于后续边界条件设置,如下图所示

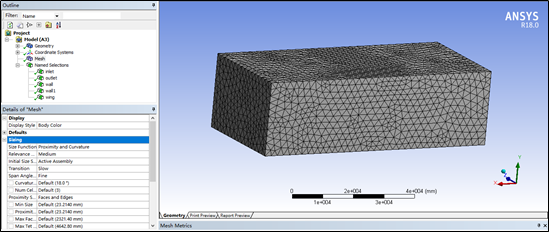

2)在Seizing中设置网格大小和划分方法,生成网格,如下图所示,

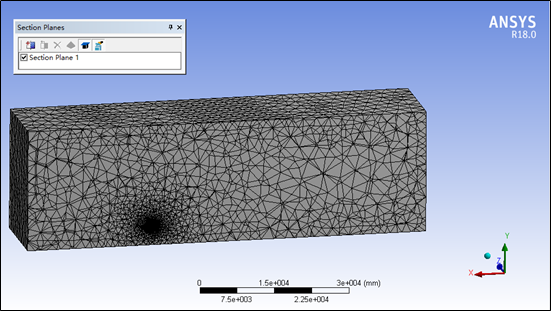

3)使用Section plane查看内部网格是否符合要求,如下图所示

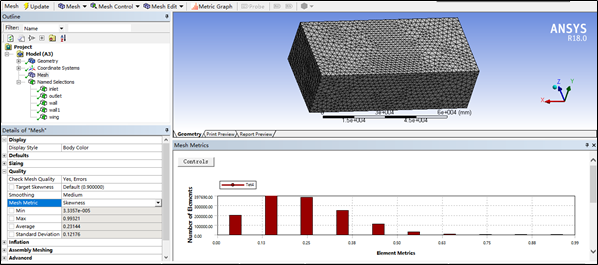

4)查看网格扭曲率,检查网格质量。


5)退出Meshing,升级网格如下图所示。


3  SETUP设置

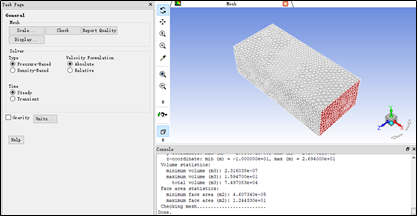

1)打开“Setup”检查网格“check”,如下图所示。

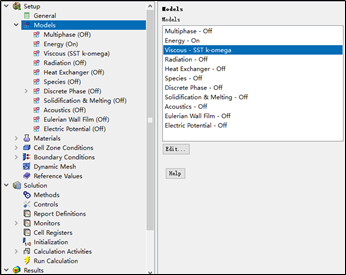

2)设置湍流模型SST k-omega,如下图所示。

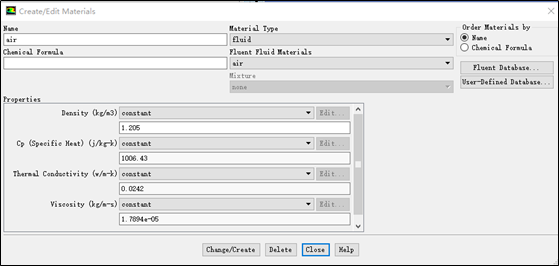

3)设置空气属性,如下图所示。

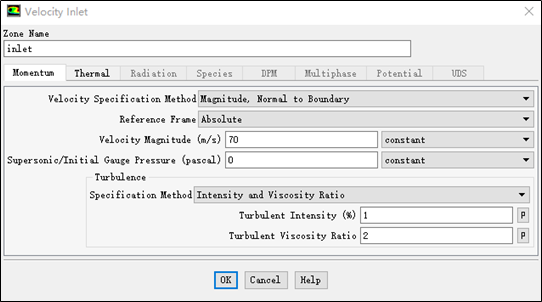

4)设置边界条件,速度进口,压力出口,如下图所示。


5)查看机翼模型有效面积,用于计算升力系数,如下图所示。

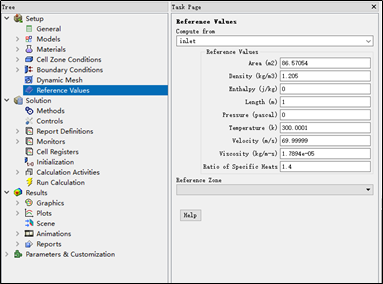

6)把机翼面积输入到“reference values”设置计算从进口开始,如下图所示。

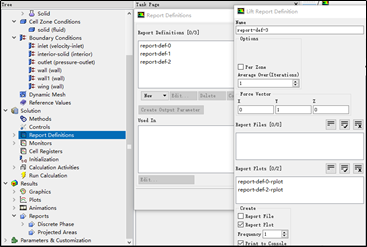

7)设置监视窗口,监视升力、升力系数、阻力、阻力系数变化,如下图所示。。

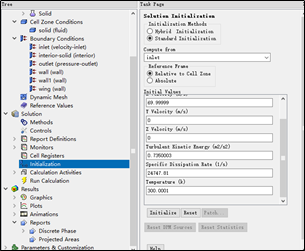

8)初始化设置,如下图所示。

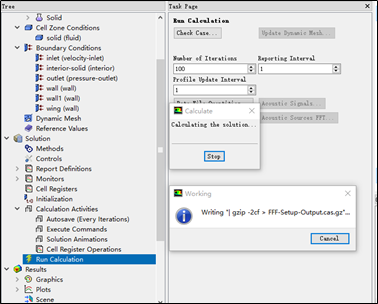

9)在Run Calculation设置迭代步数,开始计算,如下图所示。

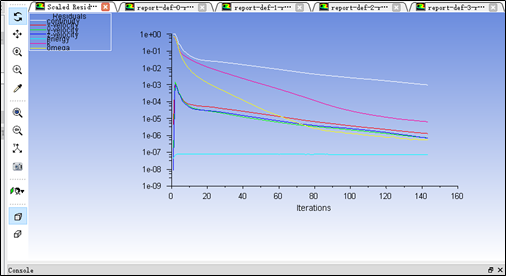

10)迭代过程如下图所示,如下图所示。

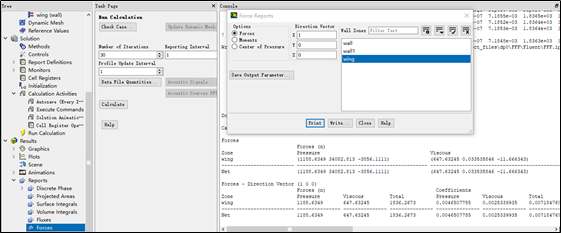

11)迭代完成后,查看计算结果,如下图所示。


4  RESULT设置

1)查看机翼表面压力分布等值线图,如下图所示。

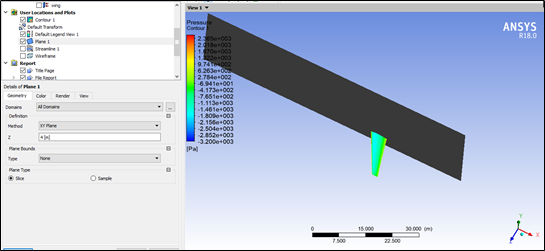

2)设置用于显示流线的平面plane1,如下图所示。

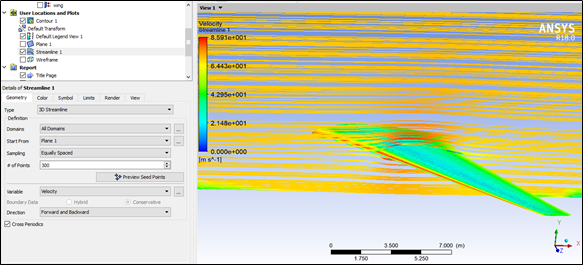

3)生成流线图,位置为plane1,如下图所示。

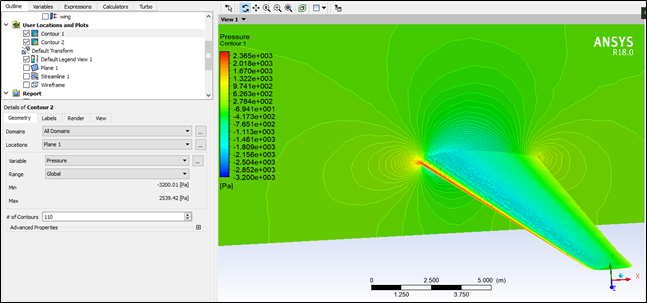

4)生成压力分布等值线图,位置为plane1,如下图所示。
