1.问题描述
CATIA中零件的最小包围盒（Minimum Bounding Box ）可以用来粗略判断零件之间是否干涉，也经常用在加工件的毛坯尺寸估算。包围盒一般用长方体表示，类型通常有两种：

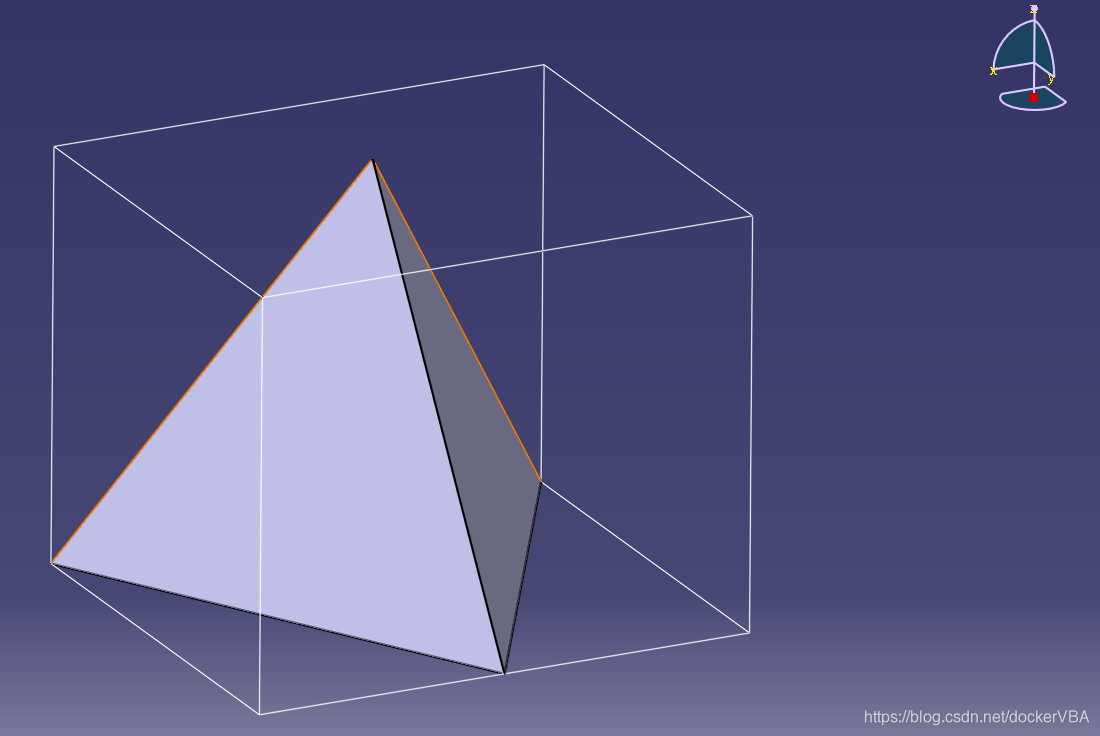

（1）相对于坐标系方向的包围盒，也叫AABB包围盒。这种包围盒长方体的每个面都平行于 坐标 系平面，如下图所示：
CATIA中获取AABB包围盒有两种快捷方法：
(a) 选中一个实体，用"Bounding Box…" 命令 ，即可得到如上图所示的包围盒

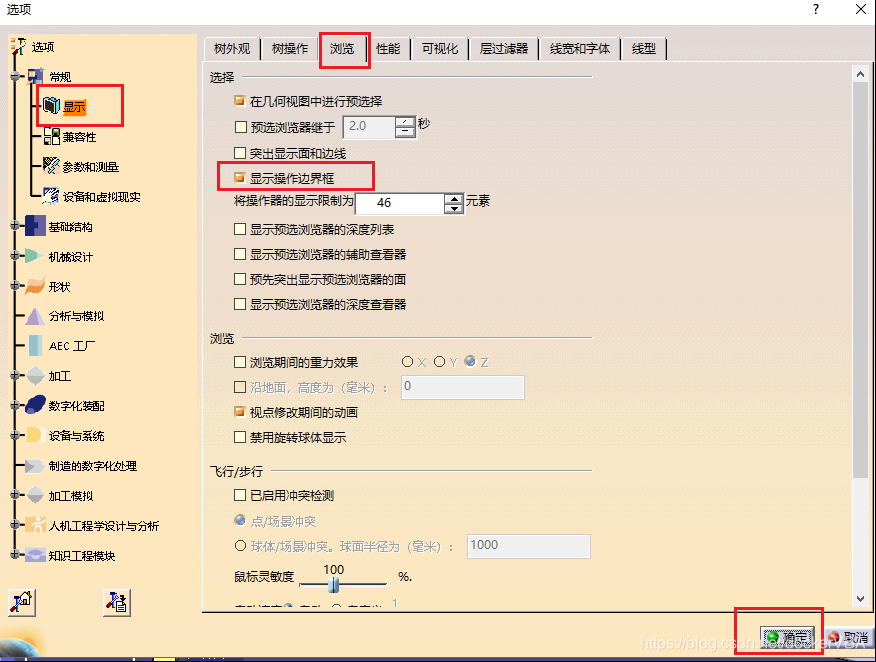

(b) 在CATIA显示选项中选择“显示操作 边界 框”，如下图所示：
设置完成之后，鼠标选中一个元素，可以自动显示AABB包围盒。鼠标移走之后包围盒不保存。
(2) 第二种包围盒叫做OBB包围盒，其长方体各面的方向与被包围对象的质点分布情况有关。选择合适的算法，可以得到最小体积的
