Ansys Workbench结构线性静力学分析：应力分析详解

Ansys workbench结构线性静力学分析（1）

1基础知识

1.1 结构线性静力分析的主要对象包括：（1）平面问题（平面应力、平面应变、轴对称），（2）杆系与梁系问题，（3）板壳问题，（4）3D问题

   1.2 Ansys workbench中求解线性静力学分析是由Mechanical模块求解的。在Mechanical模块中，关于结构静力分析的内容包括几何模型和单元、接触和装配 类  型、环境（包括在和及其约束）、求解类型、结果和后处理等方面。

2 实例 -受拉力作用的平板

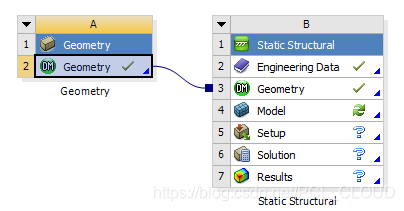

2.1 建立工程，导入Geometry 和 Static Structural 模块。

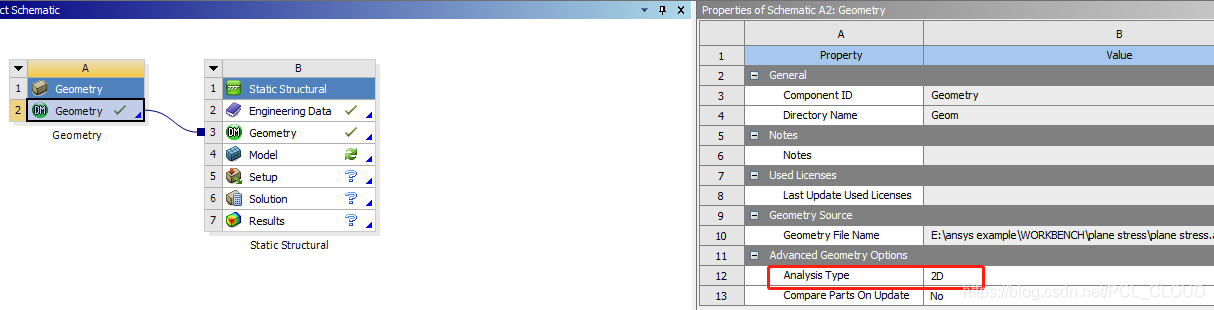

   2.2 确定分析类型。

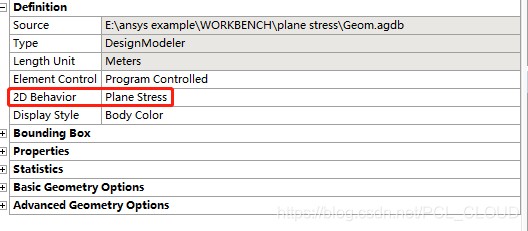

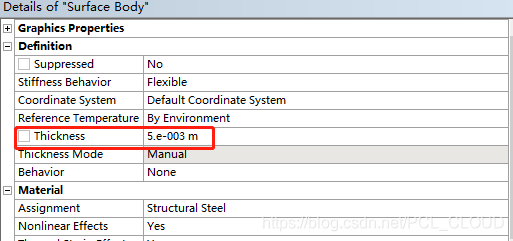

   2.3 双击moedel,进入Mechanical，设置分析类型和平板厚度。

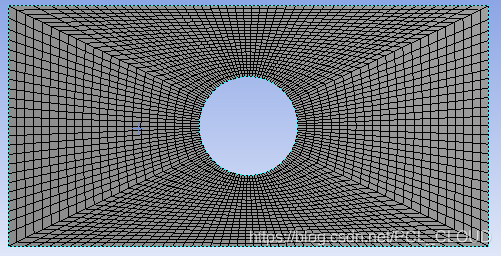

   2.4 划分网格。



   结果如图

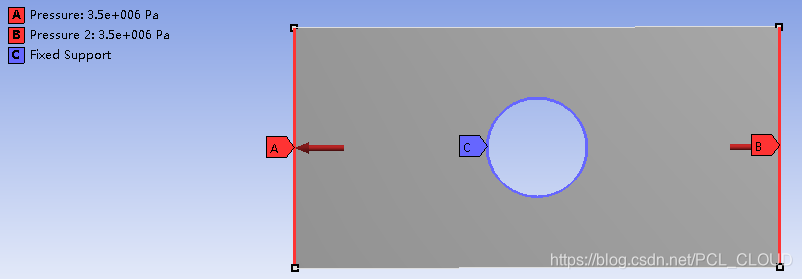

   2.5 插入载荷

2.6 插入Equivalent Stress.

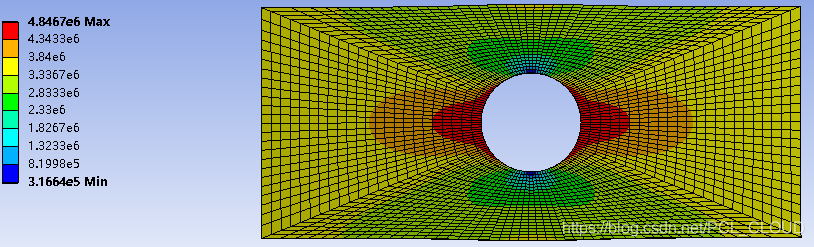

   2.7 计算 结果

应变分析参考：https://blog.csdn.net/PCL_CLOUD/article/details/106097371

轴对称分析参考：https://blog.csdn.net/PCL_CLOUD/article/details/106544966
