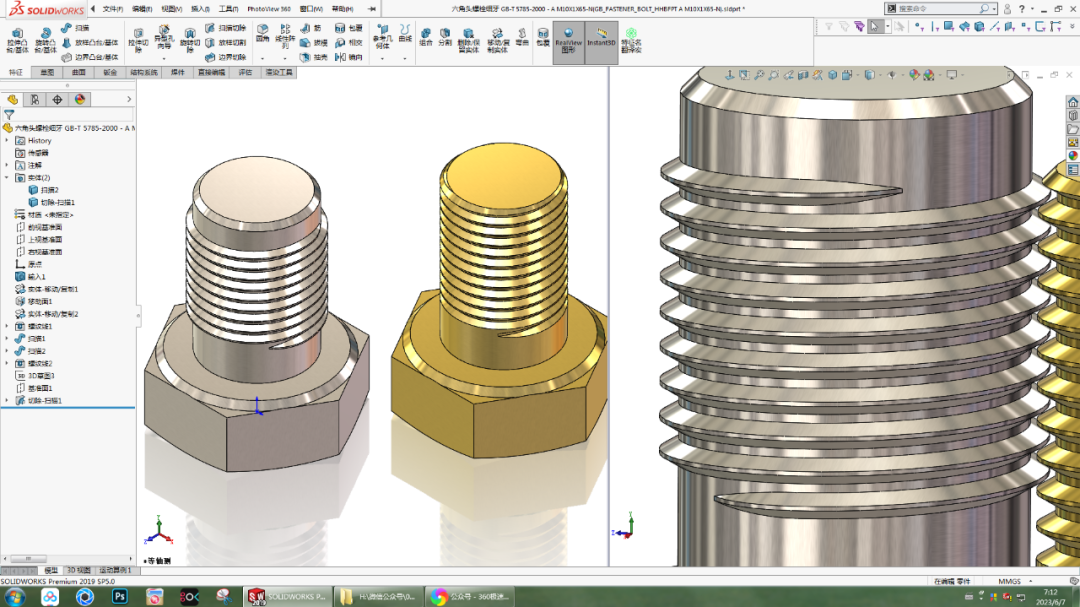

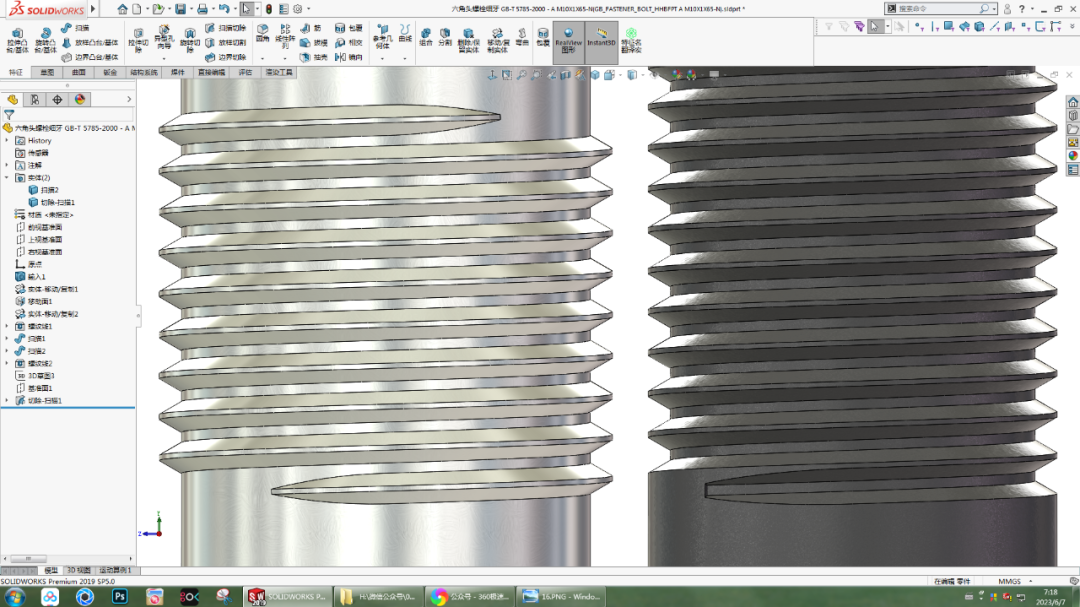

绘图视频

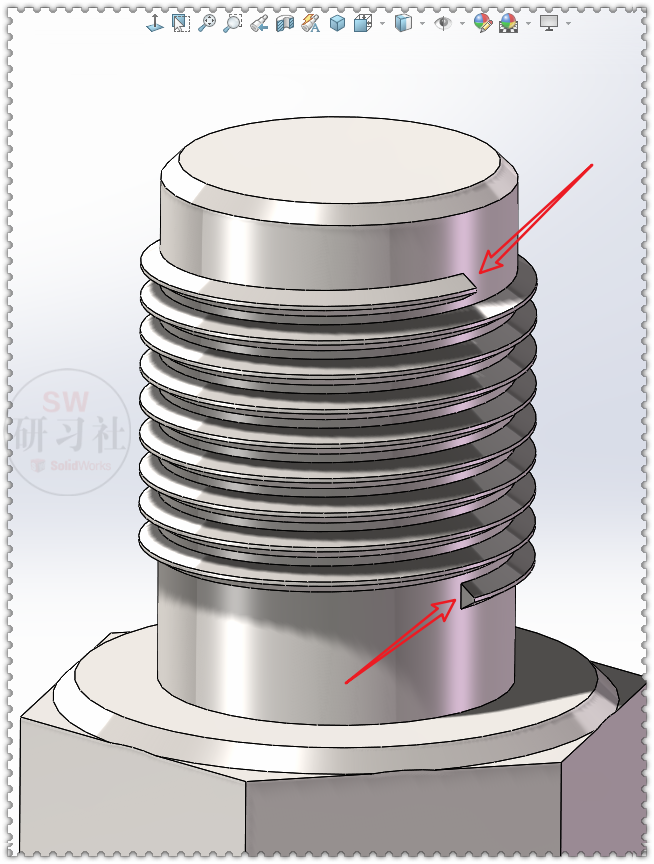

拉伸螺纹线

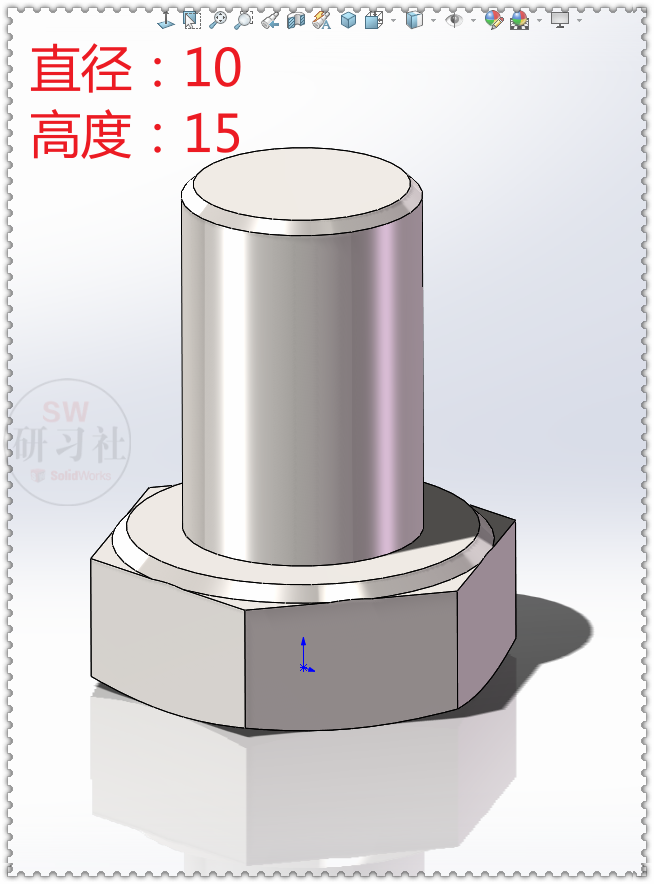

1.【拉伸凸台】画一个直径：10 ；高度：15 的圆柱体。
.png)

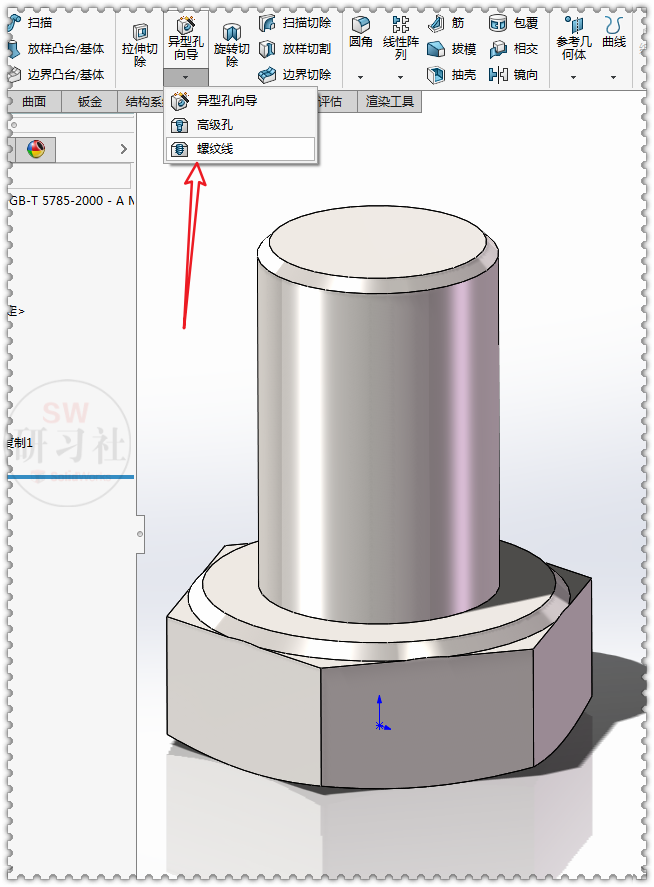

2.【螺纹线】。
.png)

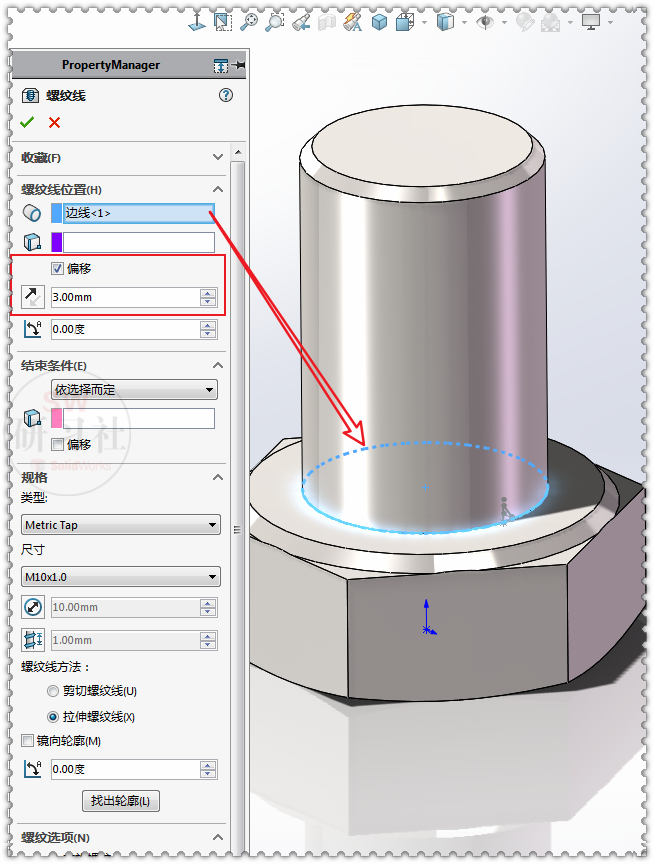

3.螺纹线位置：圆边线；偏移：3 。
.png)
3-1.结束条件：顶面；偏移：3 ，反向；类型：Metric Tap ；尺寸：M10×1 ；螺纹线方法：拉伸螺纹线。
.png)
.png)
4.【3D草图】画一根中心线，圆螺纹边线添加：相切几何关系。
.png)

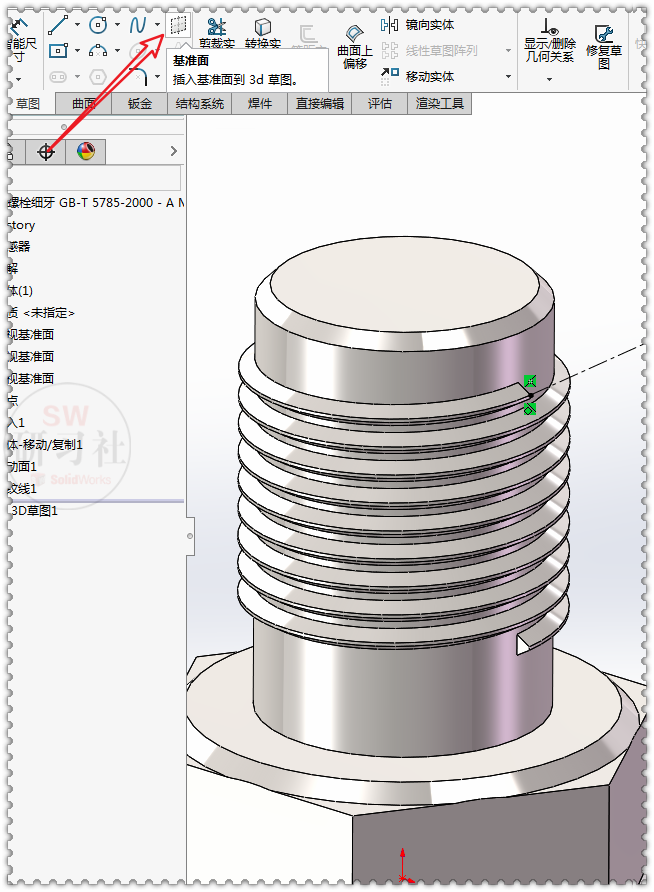

4-1.【插入基准面到3D草图】。
.png)
4-2.选择：中心线+右视基准面。
.png)

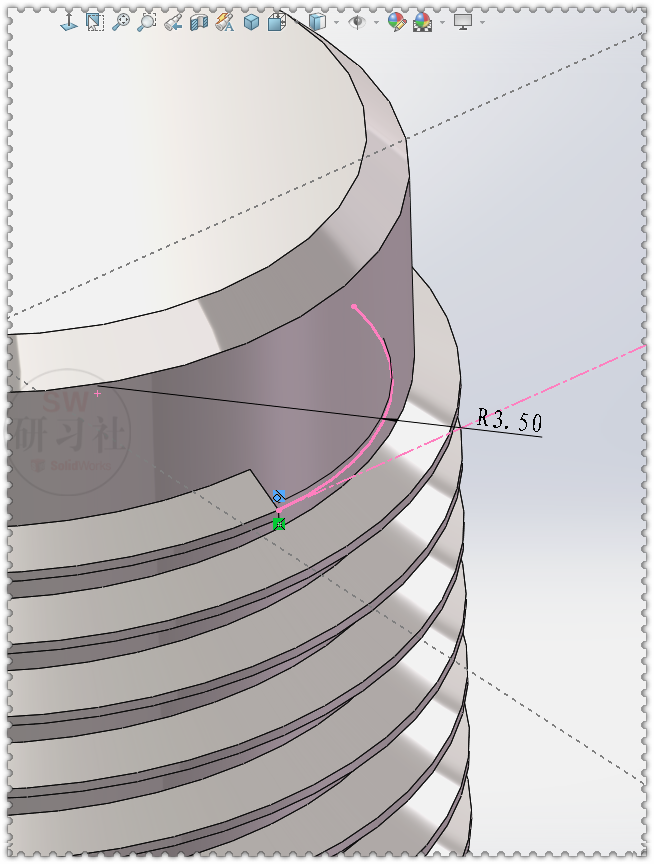

5.画圆弧与中心线添加：相切 。（半径：3.5 可以自己设置大小）
.png)

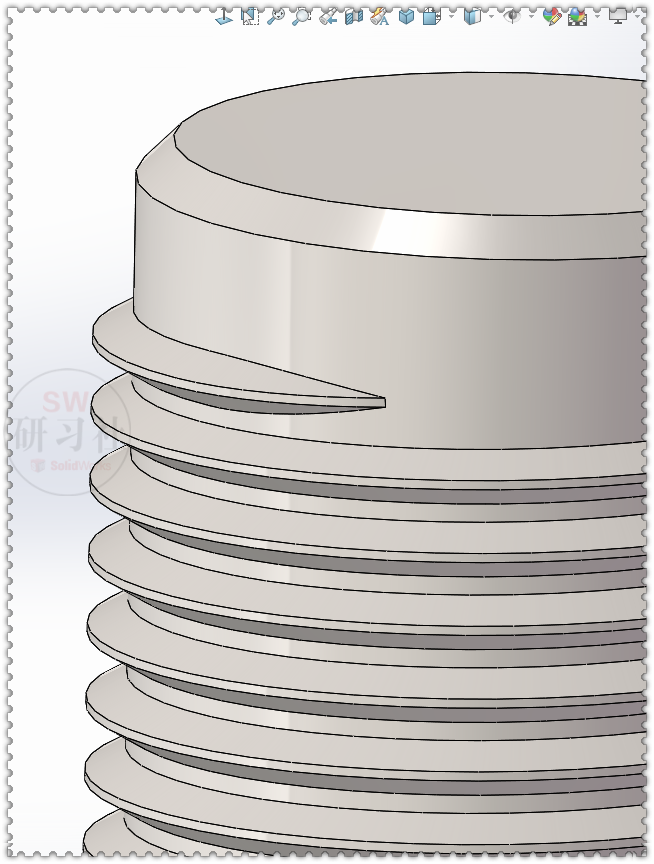

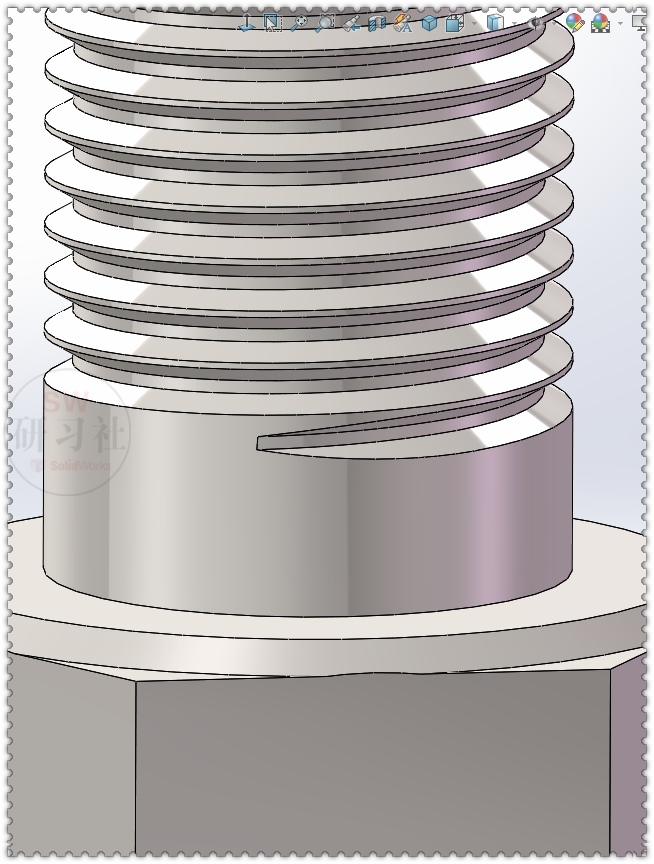

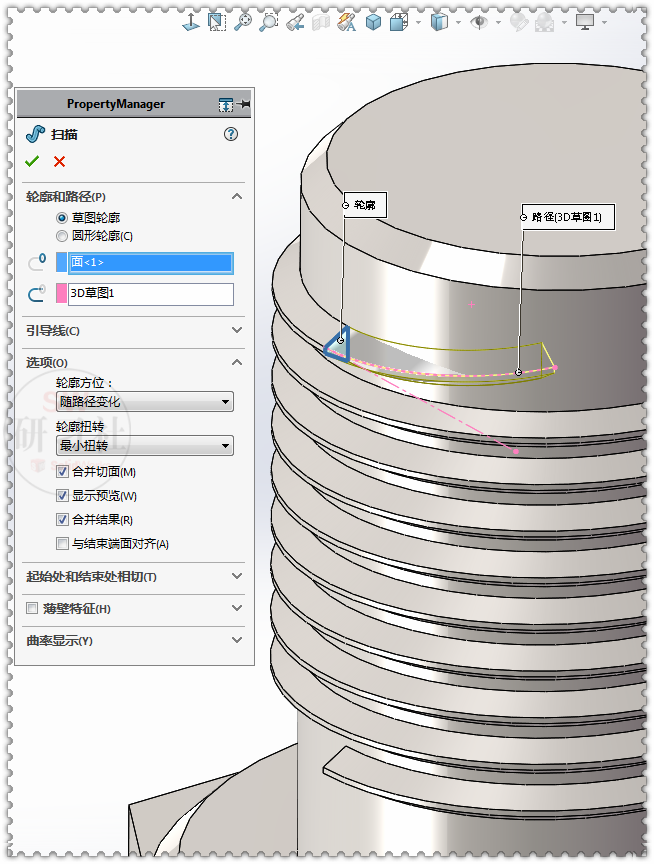

6.【扫描】轮廓：蓝色面；路径：圆弧。（底部相同画法）
.png)
.png)

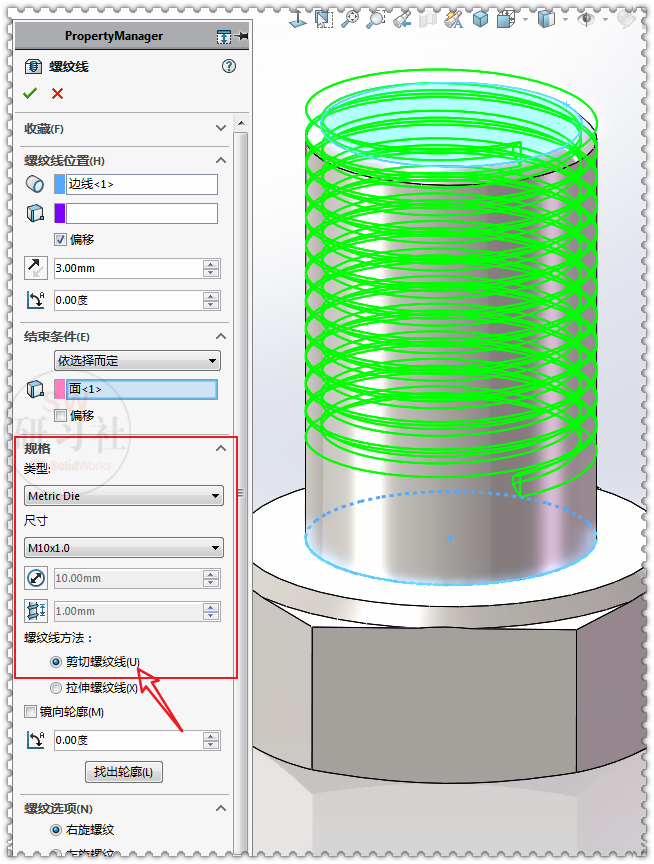

剪切螺纹线
.png)
.png)

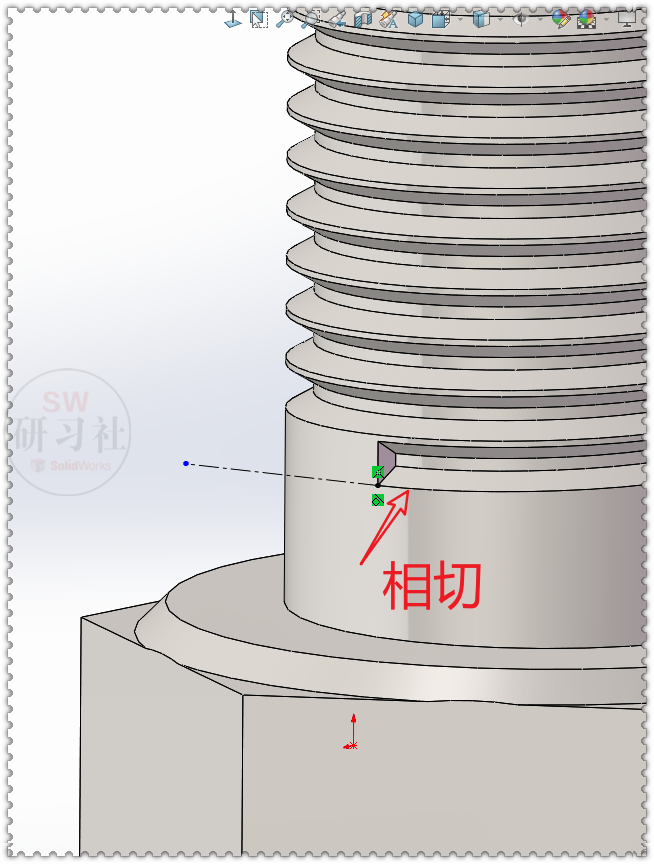

8.【3D草图】画中心线，添加相切几何关系。
.png)

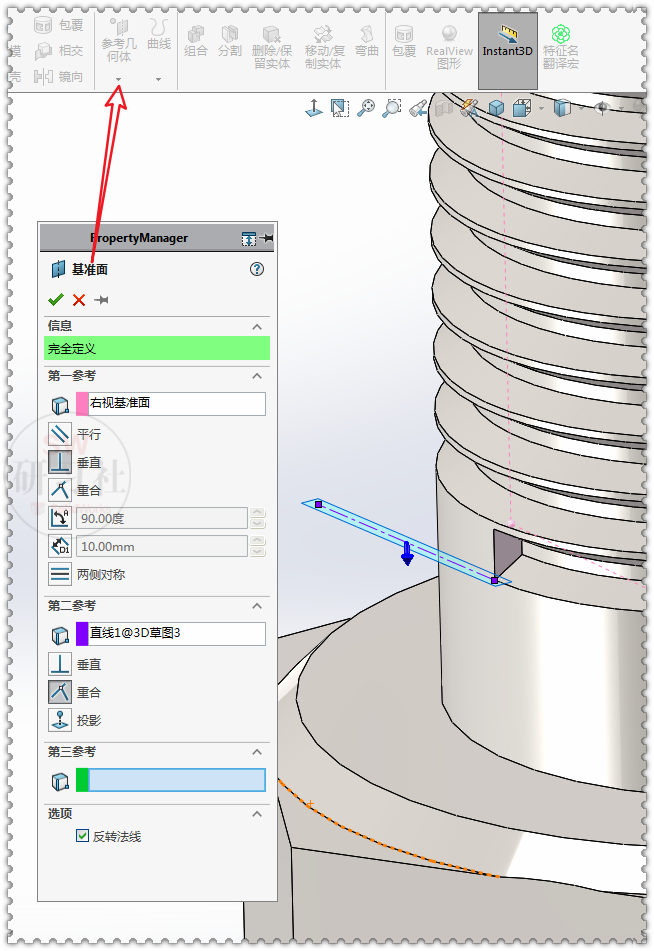

9.退出3D草图，这次用【基准面】选择：右视基准面+中心线。
.png)

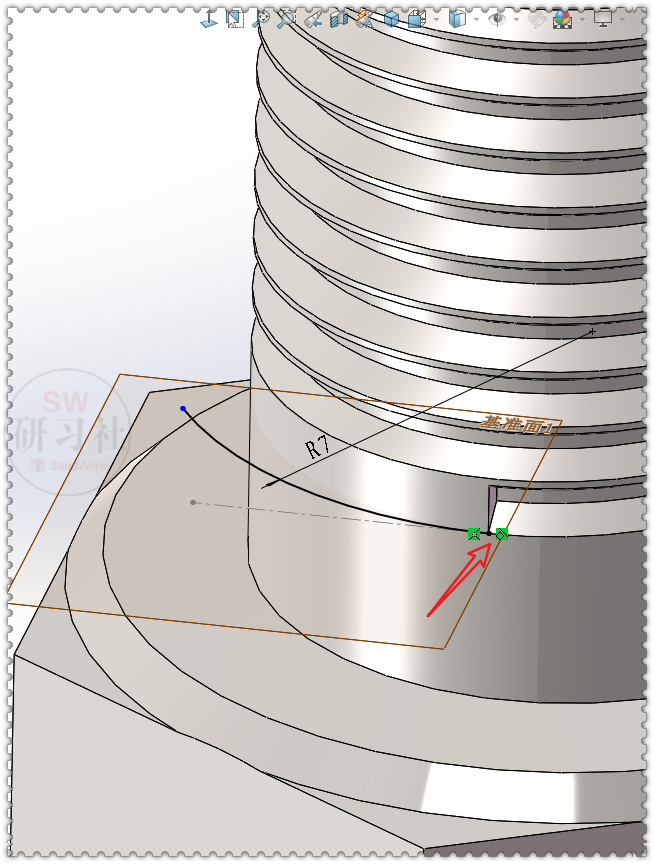

10.【基准面1】画圆弧，添加相切，半径：7 。
.png)

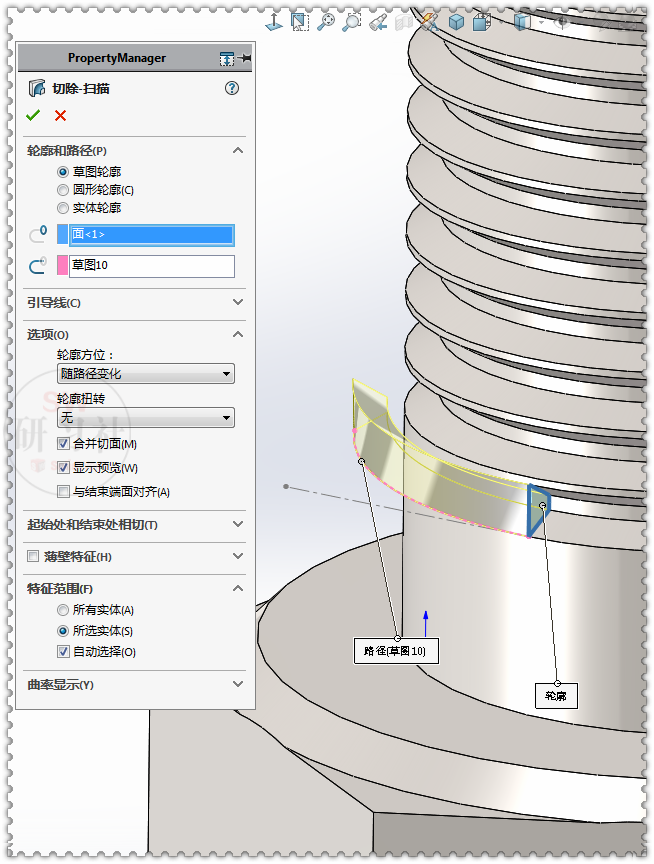

11.【扫描切除】。
.png)
.png)

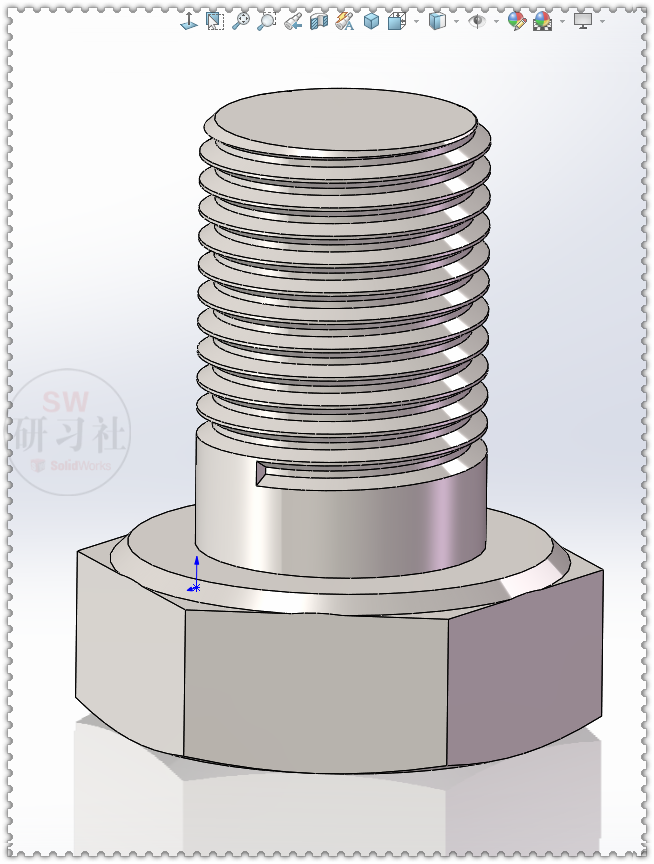

12.完成。
.png)
.png)
