SOLIDWORKS Composer：如何在视图中添加BOM信息

SOLIDWORKS Composer可以直接从其他格式的3D数据导入至软件中，部分3D格式的元属性也可以直接导入至Composer中。这些元属性可以直接在后续的BOM、标签使用，让内容制作可以节省很多的工作，让企业的3D数据信息深入的应用。

视图中添加BOM的具体操作如下：

一、打开BOM工作间

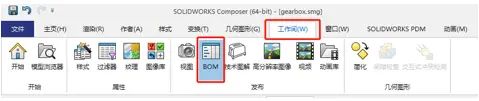

3D数据导入后，选择【工作间】选项页，在【工作间】的选项页中点击【BOM】，此时可以在右侧的面版上看到BOM工作间。

二、BOM ID的生成

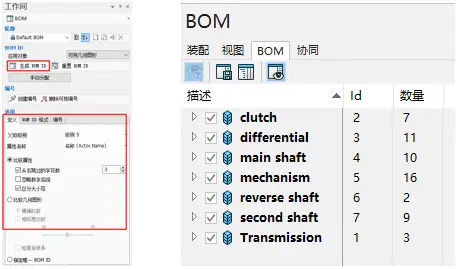

在BOM工作间中的“选项”页面进行BOM层级、属性名称，生成BOM条目的规则设置，如下图1。设置好了“选项”页后，点击“生成BOM ID”。此时可以在左侧的BOM视图中可以看到生成的BOM ID。

三、生成BOM表格

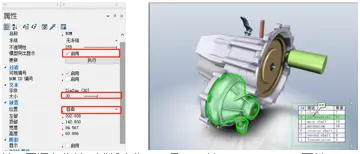

点击BOM工作间中的“显示/隐藏BOM表格”，此时在视图中可以看到BOM表格。点击BOM中的属性，对BOM的样式及位置进行调整，如BOM的字体、位置、模型突出显示等。
