Cadence学习篇(12)：使用Pspice进行电路仿真教程

阅读数 45

前言

Pspice是集成到Cadence的一个电路仿真工具，虽然说Multisim也很好用，但是cadence作为国内市场占有率最高，国内大多数公司都在用Cadence，学习使用Pspice进行电路仿真是非常有必要的。那么我们今天就仿真一个比较简单的RC滤波电路。这个有必要学习，另外也主推LTspice，方便快捷，在另一个专栏也有

一、Capture创建仿真工程

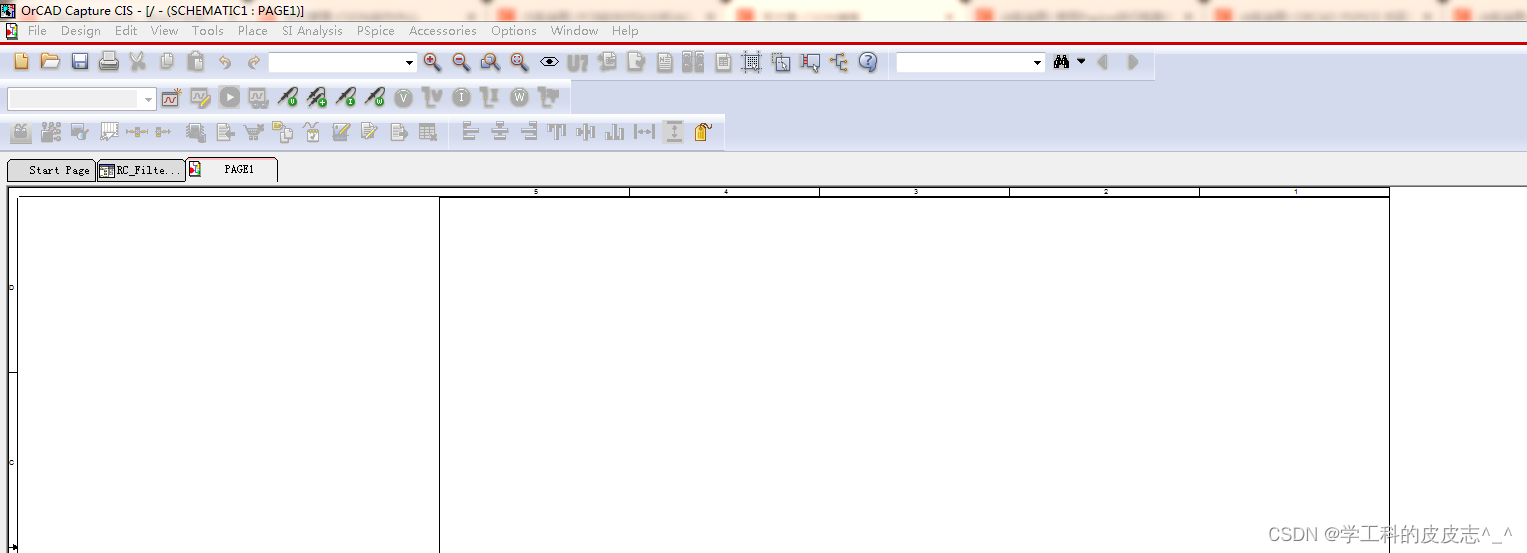

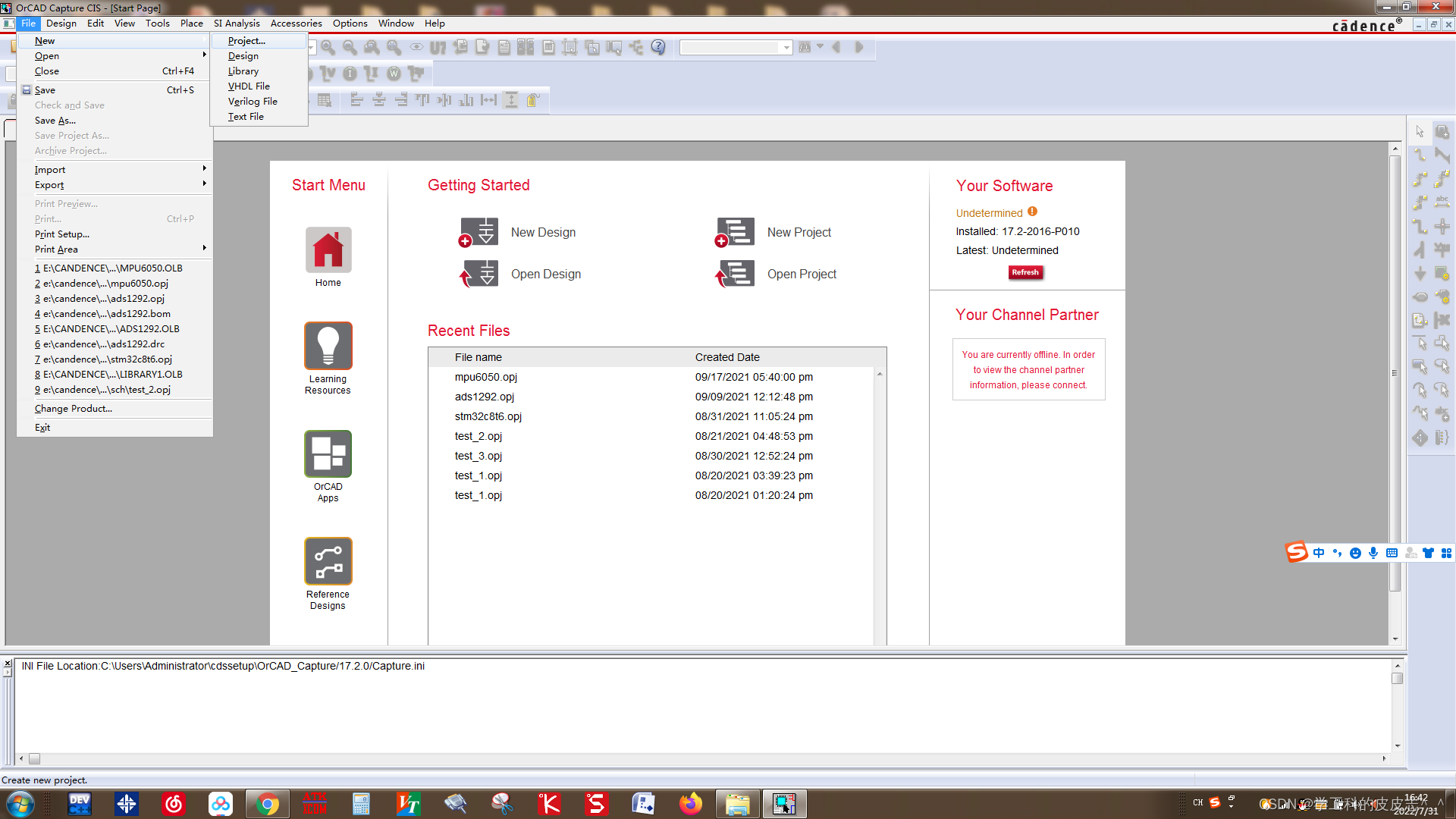

那么如何安装Cadence,对于习惯使用破解版的我们来说，已经是家常便饭，这里就不展开了。首先打开我们的capture
在这里插入图片描述

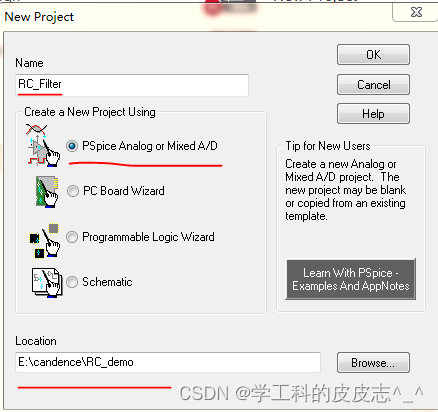

点击左上角 file —new—project，选择Pspice analog or Mixed A/D

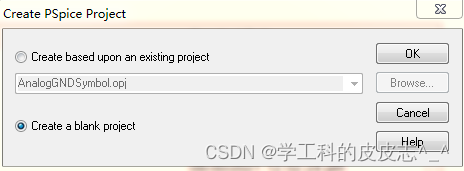

我们选择一个空工程，当然大家可以选择第一个

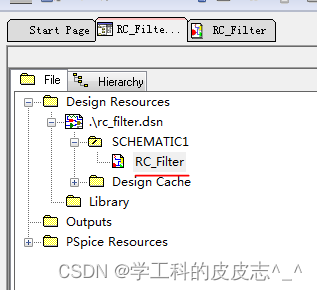

我们点击右键进行重命名

二、绘制原理图

2.1 基本元器件

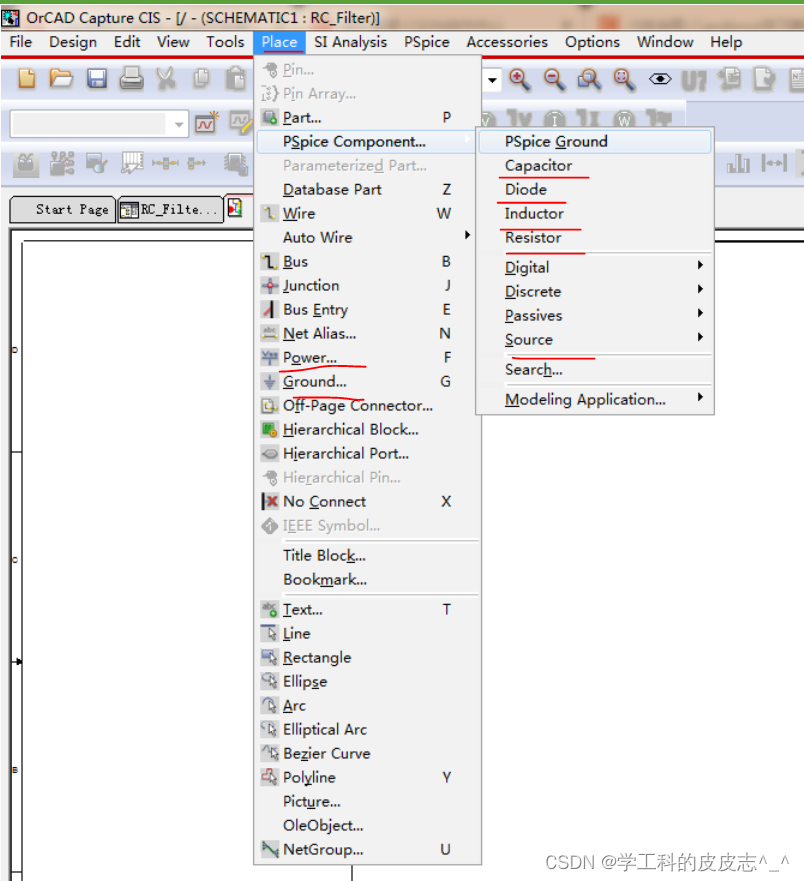

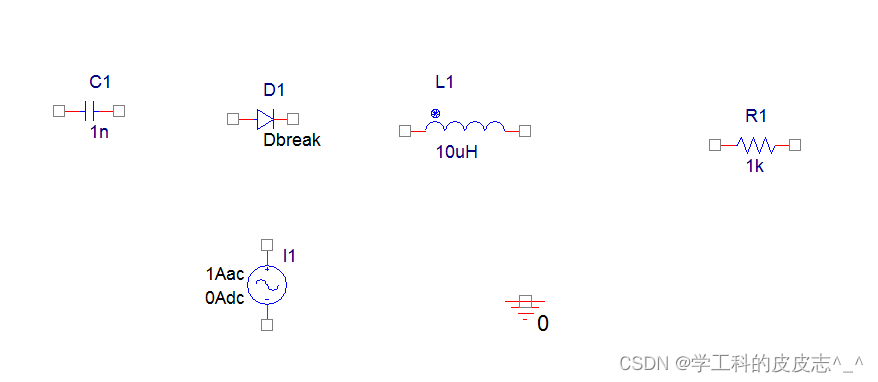

我们点击place ，可以看到我们的常用模块，电容，二极管，电感，电阻，电源，对于RC滤波来说够用了。
在这里插入图片描述

2.2 常用元器件库

Analog：包含无源元件（R、L、C），互感器，传输线，以及电压和电流非独立的源（电压控制的调用源E、电流控制的电流源 F、电压控制的电流源G 和电流控制的电压源H）

Source：给出不同类型的独立电压和电流源，例如：Vdc（直流电压），Idc（直流电流），Vac（交流电压），Iac（交流电流），Vsin（正弦电压），Vexp（指数电压），脉冲，分段线性，等

Eval：提供二极管（D…），双极型晶体管（Q…），MOS 晶体管，结型场效应晶体管（J…），真实运算放大器；如u741，开关（SW_tClose, SW_tOpen），各种数字门和元件

Abm：包含一个可以应用于信号的数学运算符选择，例如：乘法（MULT），求和（SUM），平方根（SWRT），拉普拉斯（LAPLACE），反正切（ARCTAN），等

Special：包含多种其他元件，像参数、节点组，等

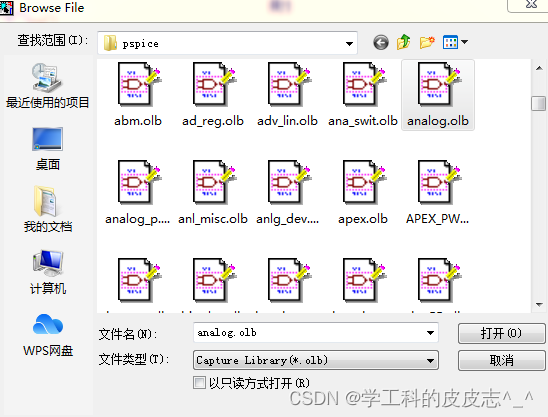

我们点击右边这个小加号，点击添加按键就可以添加元件库了，其实就是绘制原理图，只不过这个是仿真。

在这里插入图片描述

2.3 绘制RC滤波电路原理图

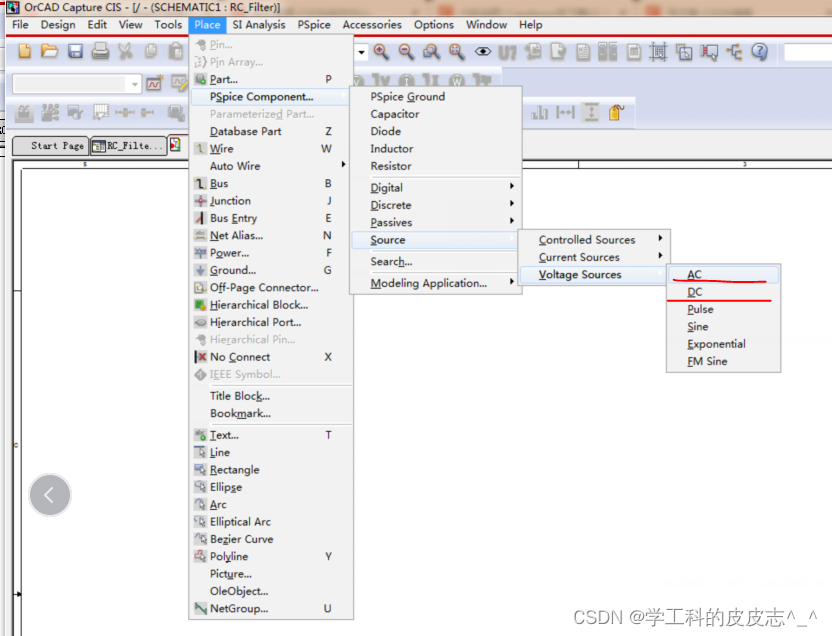

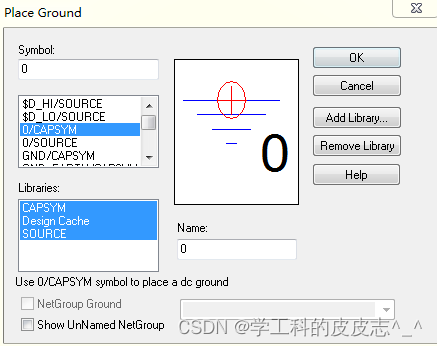

我们添加我们的交流电源源，电路中一定要有一个激励源，还有一个GND
在这里插入图片描述

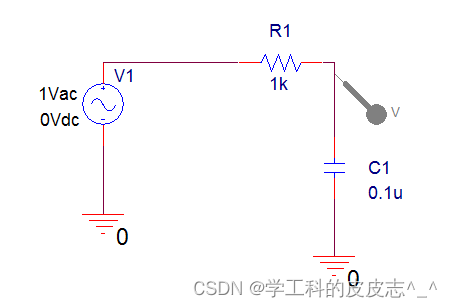

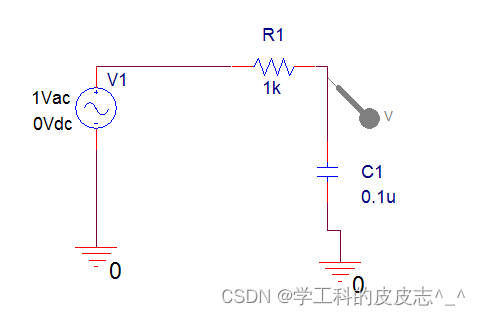

接下来很简单，添加电阻电容，元器件的旋转可以选中，然后右键rotase，连线可以按快捷键w.那么这个点的截止频率我们很容易算出是1.592kHz

三、设置参数并进行仿真

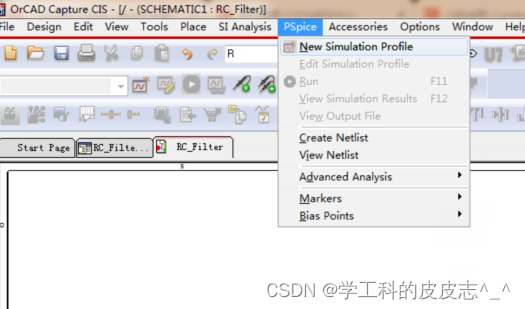

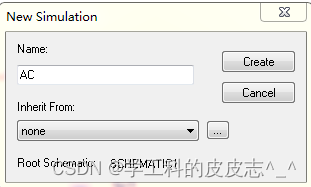

我们点击New simulation profile 选中我们仿真的类型,我们取一个名字
在这里插入图片描述

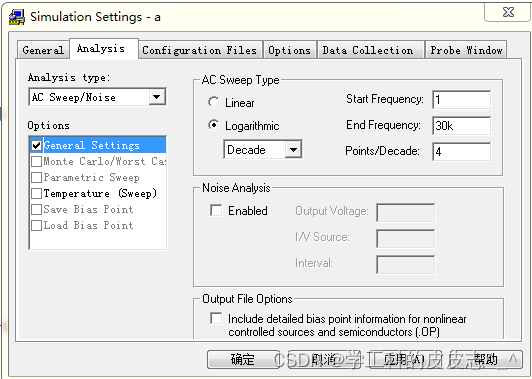

我们选择我们的交流扫频模式，其实频率选择1到30kHz,4个点，用 log 的方式选取横坐标显示

然后给我们的电路加上电压探针

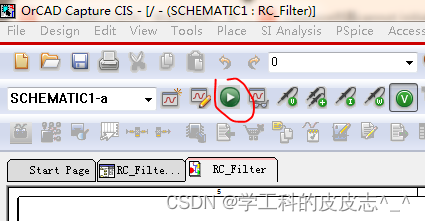

设置好之后我们就可以点击运行按钮进行仿真了

四、仿真分析结果

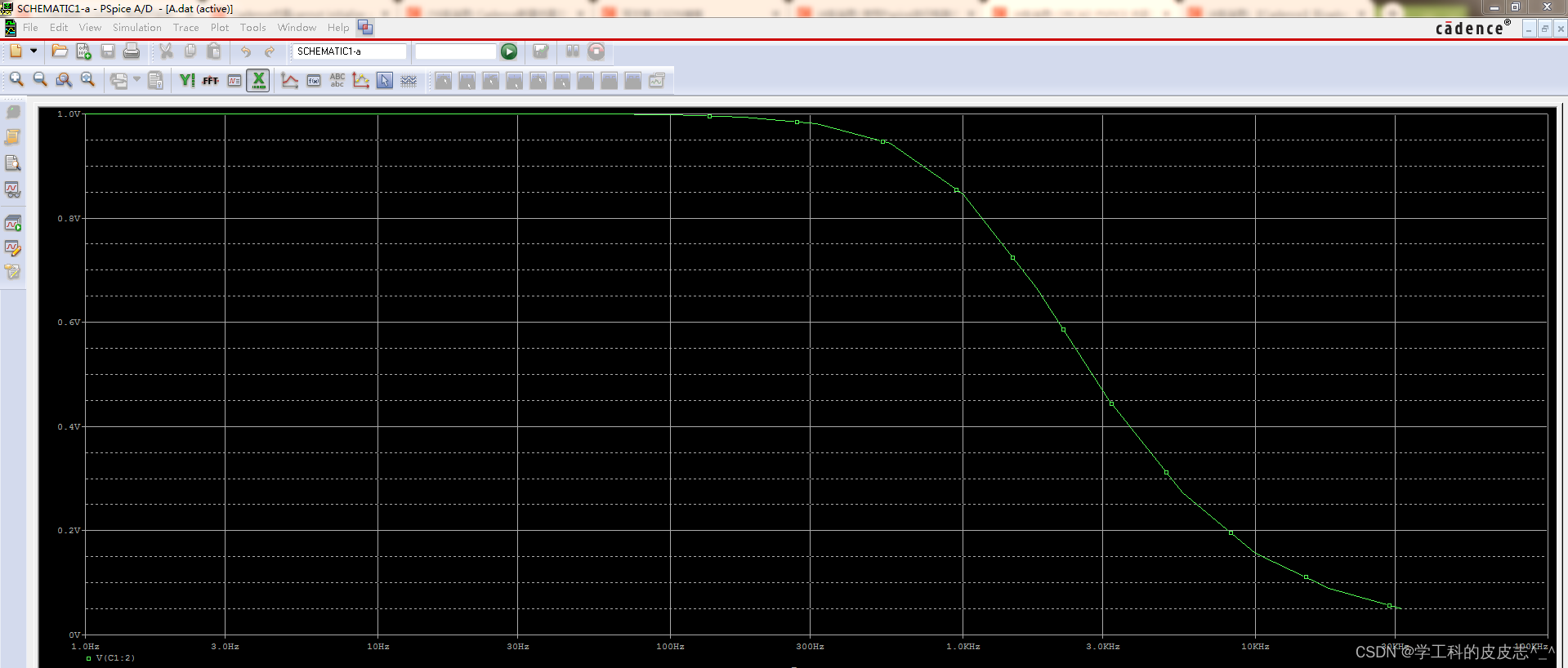

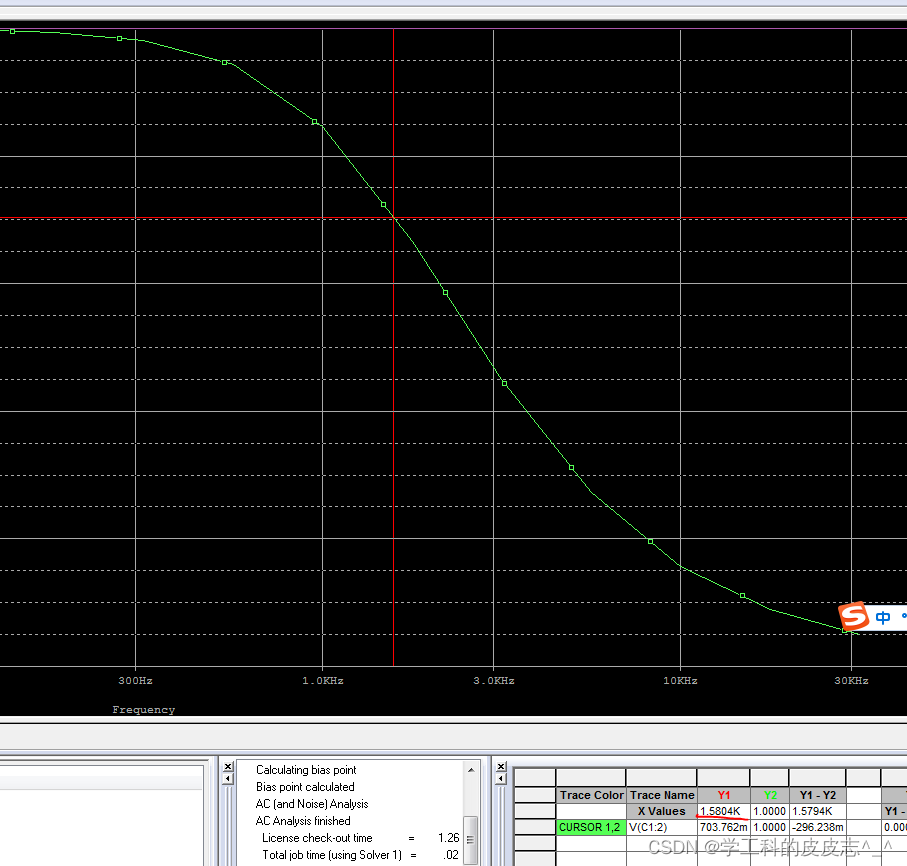

通过交流分析，我们得到了一个幅频特性曲线，然后我们看到这个-3dB点,也就是截止频率也是相当准确的。
在这里插入图片描述

那么工具栏的功能我们后面可以慢慢探索，它的功能还远不止这些
在这里插入图片描述

除此之外它还有

可以说非常强大

可能会遇到的问题

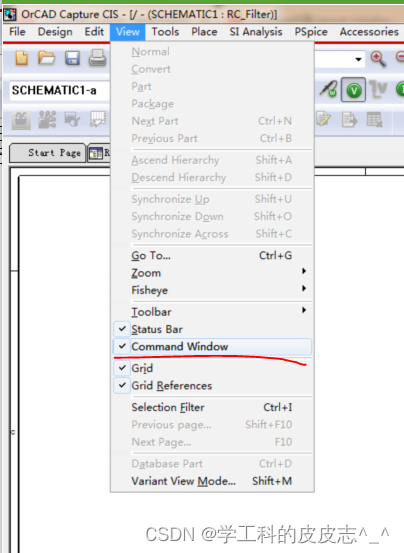

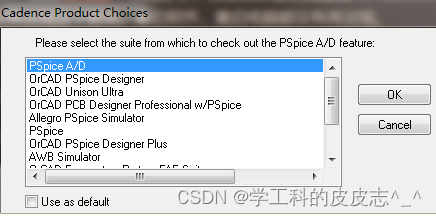

Cadence仿真出现cannot initialize profile这个错误，我们需要在view 打开我们的命令窗口，输入一下命令：

然后直接回车即可

当然大家也可以看官网提供的方法解决
Cadence新建仿真文件出现Cannot Initialize Profile错误的解决方法和步骤
