EPLAN教程——端子图表端子数量超出图框了怎么办？解决方法

EPLAN学习教程目录

今天有朋友看了我之前的一篇 教程 EPLAN教程——如何手动放置报表（以端子排为例）后问我“手动放置端子排列图时，当长度超出图幅时，怎么处理？”。这里我顺便就把这个 知识点 我所知的内容一起讲一下吧。

超出图框一般出现在动态 表格 里，所谓动态表格，就是没有固定的行/列数，根据端子数量自动调整行/列数。

   一般有以下几种情况：

1、表格行数/列数超出图框了

   这个很显然应该通过调整表格属性来 解决 。

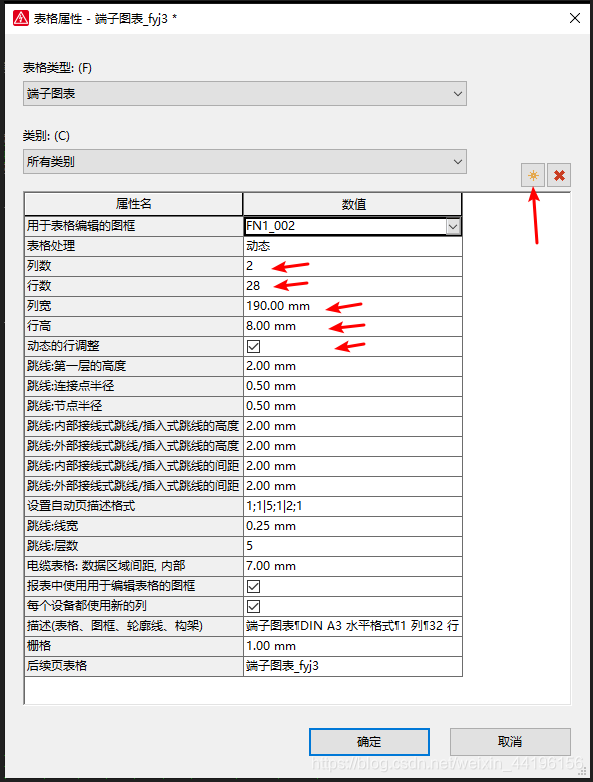

   打开你正在使用的端子图表表格，查看属性。

   主要调整一下几项，找不到的话在新建里面添加。可以一次一次尝试，毕竟只要一次成功，便能终身受益。

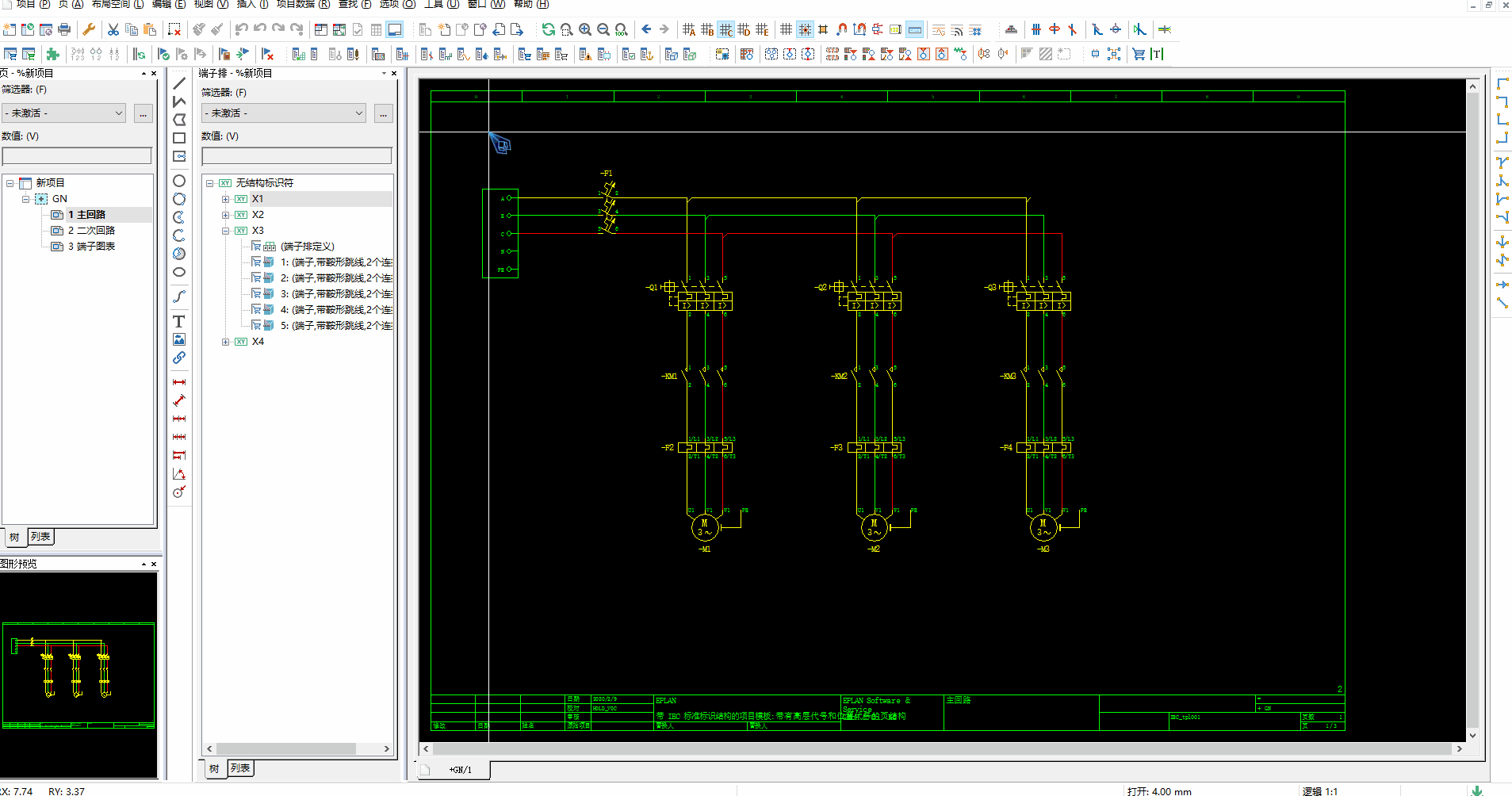

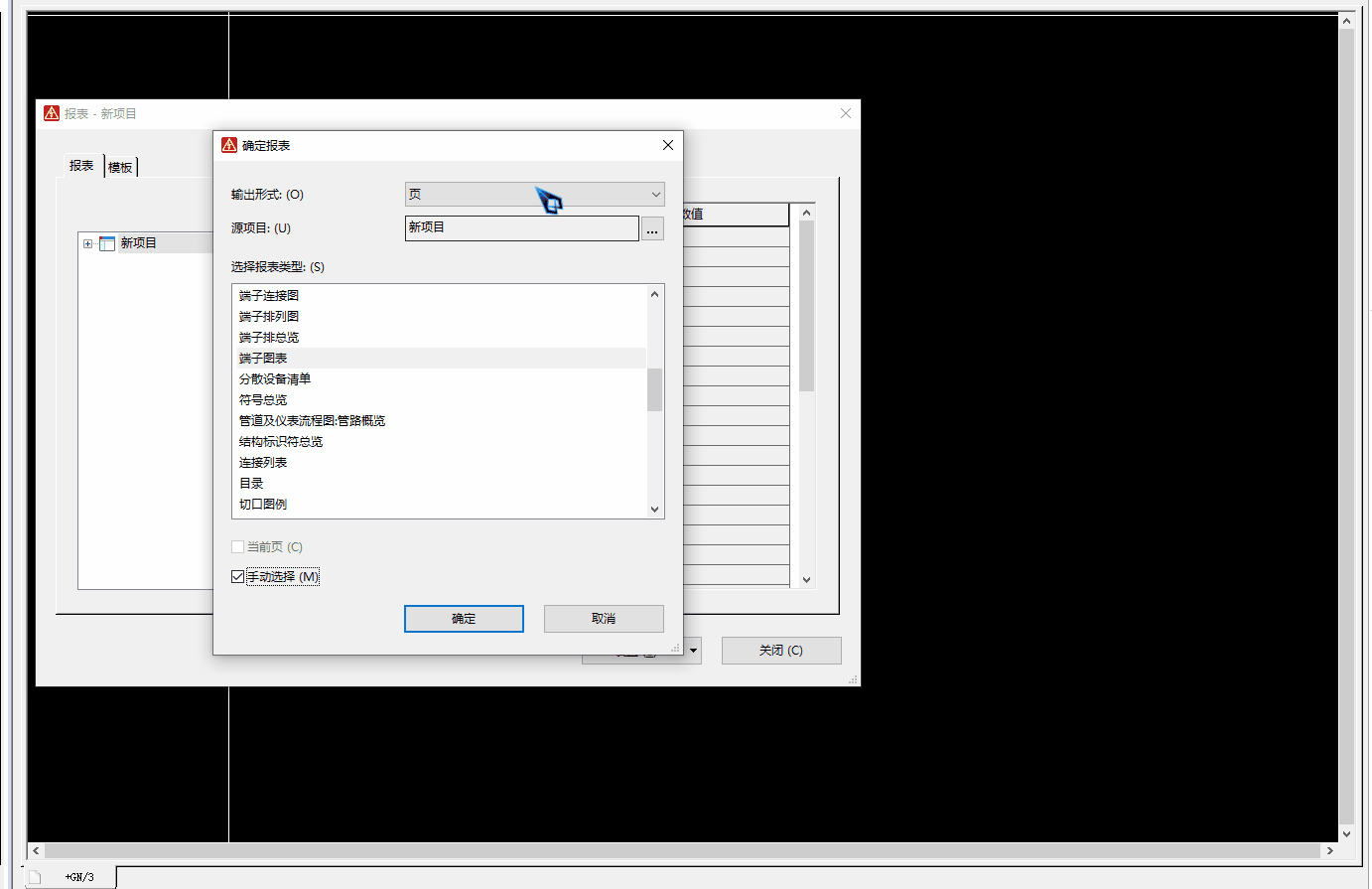

2、手动放置端子排时，端子排内端子数量超出页面容纳上限了

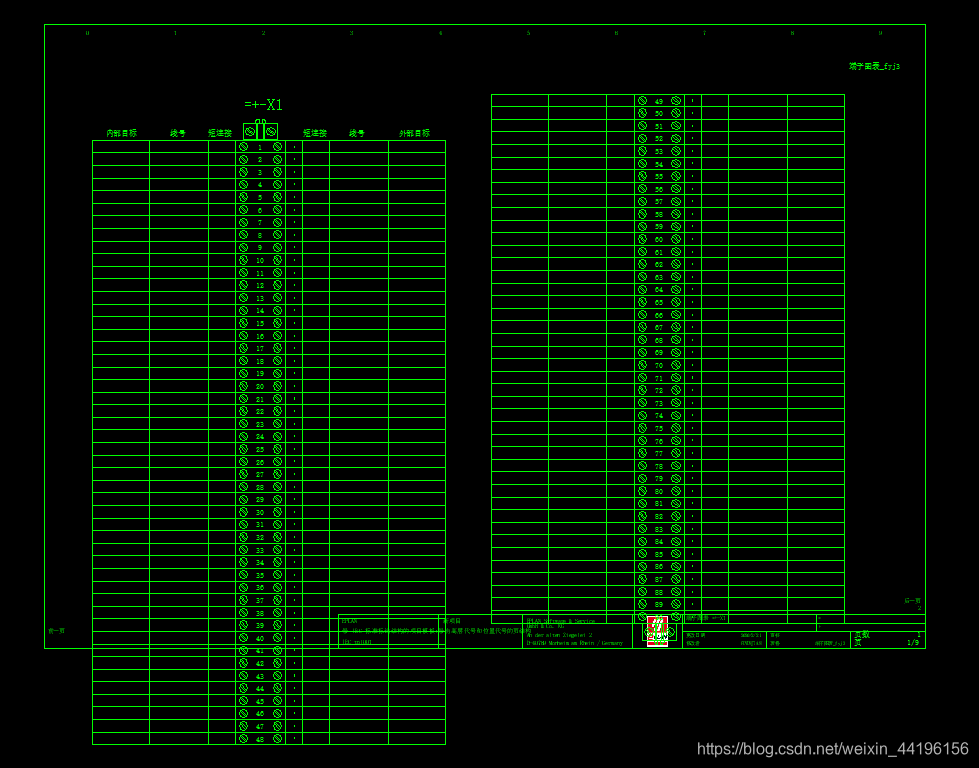

比如说下面这个页面，我的X1端子排有90个端子，但是我在手动放置的时候，排到端子78的时候就这么结束了，开始放置 X2 、X3和X4了。

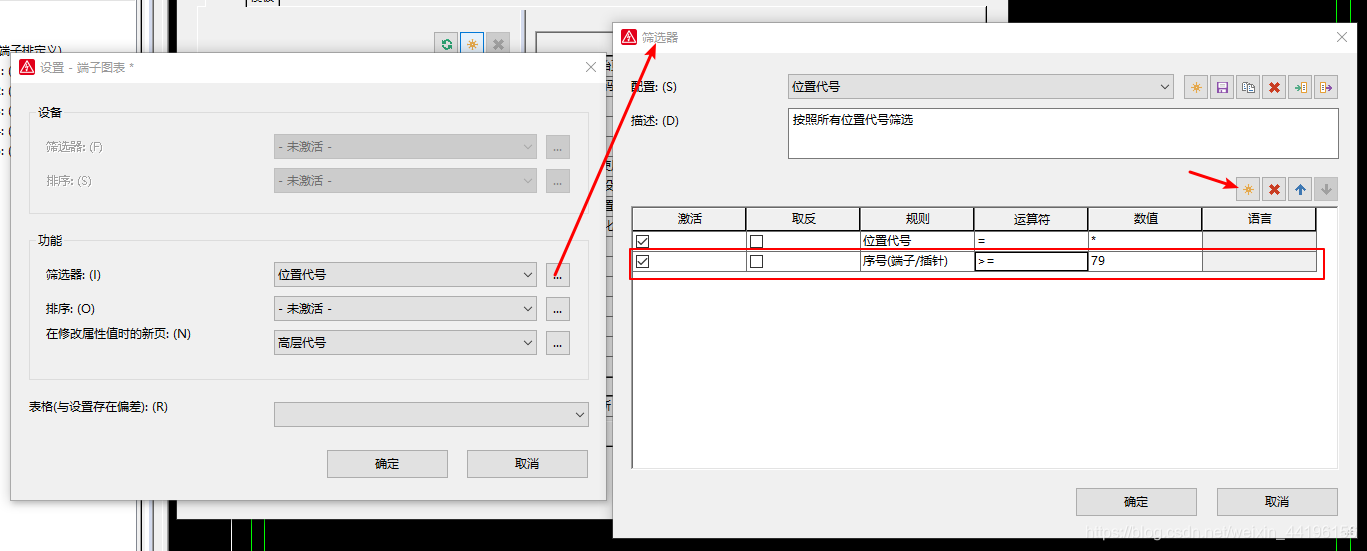

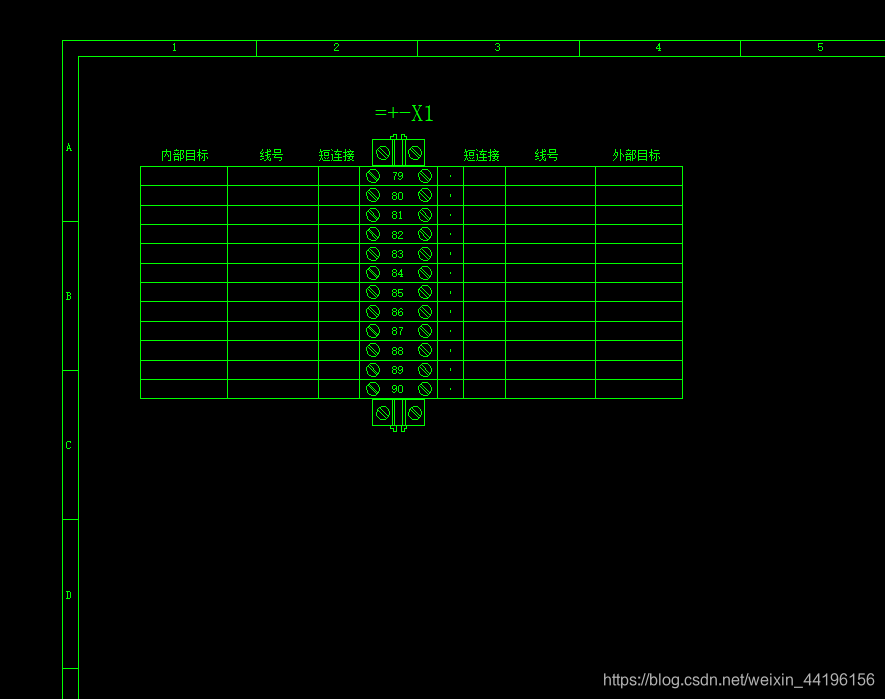

   这个东西我研究了一下，暂时没找到什么太好的解决方法，如果你非要使用手动放置的话（不用手动放置，用生成页表格的话，剩下的端子会自动在第二页续上），可以迂回一下。在第二页放置剩下的端子的时候，重新手动放置X1，然后在筛选里面选择从79号端子开始放置。
