Cadence仿真数字电路功耗教程

阅读数 34
点赞 0
article_banner

Cadence仿真数字 电路 功耗
数字电路的功耗采用平均电流乘 电源 电压获得，所以本文的关键是测量平均电流。

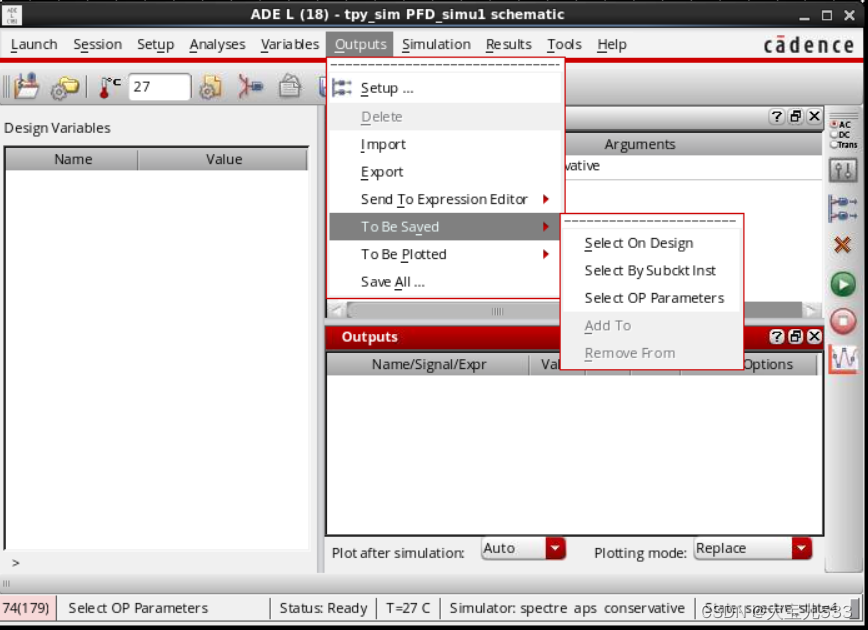

仿真前设置好仿真参数后，在仿真的ADE街边选择：outputs➡to be saved➡select on design
在这里插入图片描述

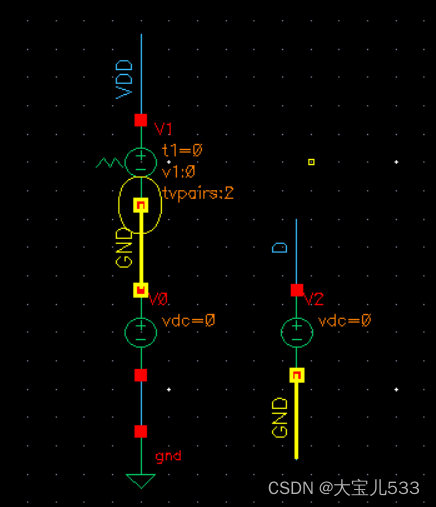

   选择电源的负端电流（若选择正端，则电流为负）：
在这里插入图片描述

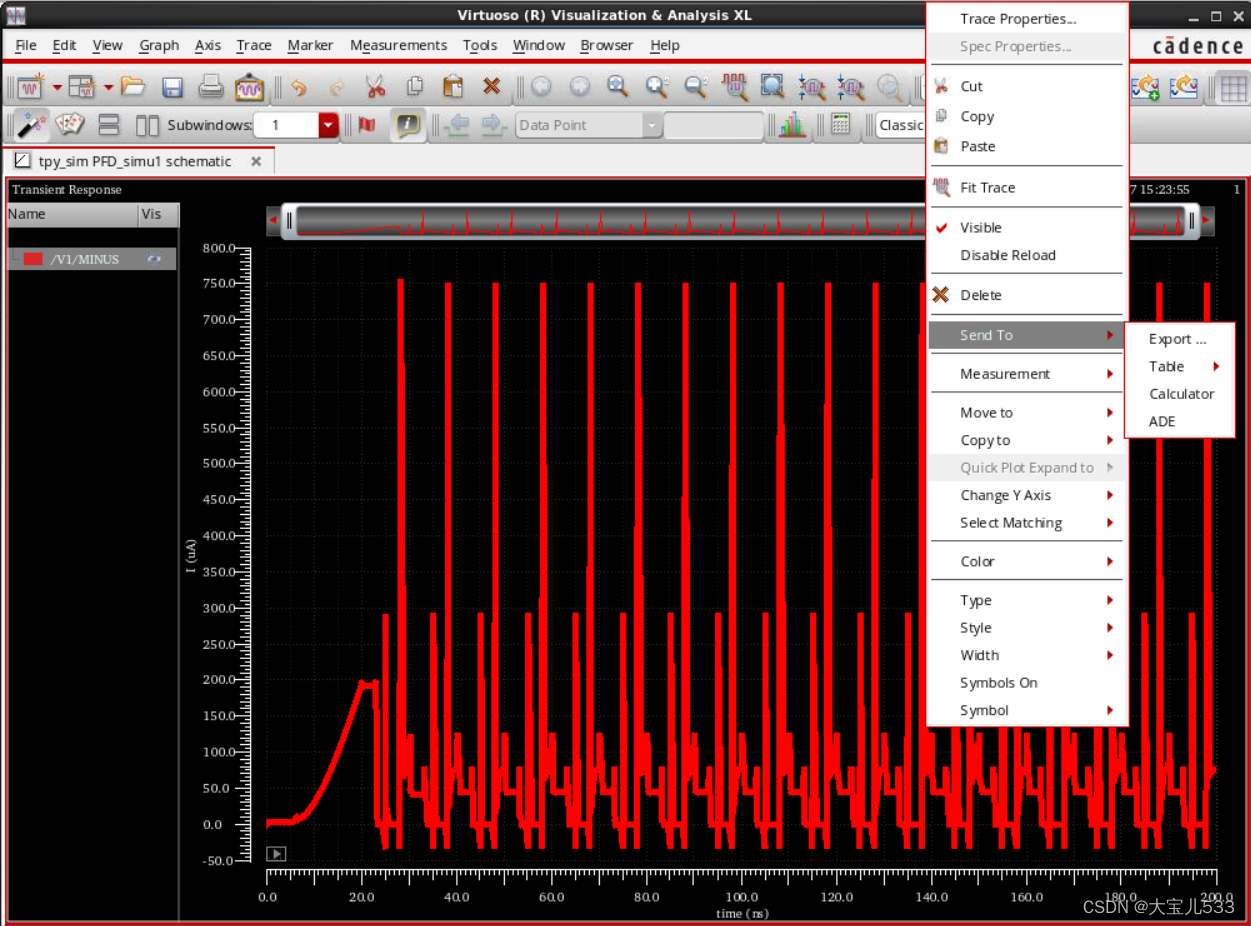

   选择完成后，在ADE界面讲所选节点的plot也勾选上，点击run。仿真完成后自动显示波形。在波形上选中该电流曲线，右击选择：send to➡calculator
在这里插入图片描述

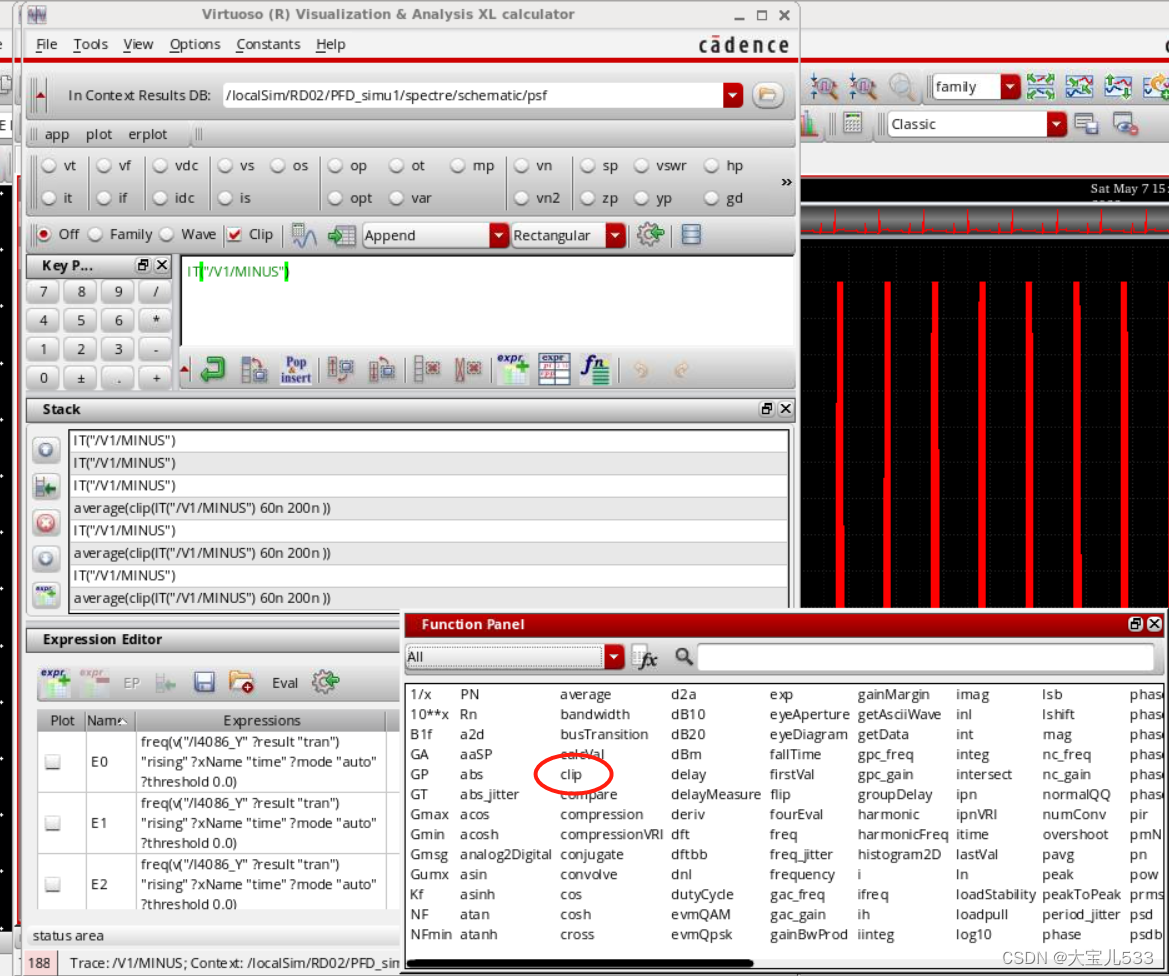

   注意上图中，商店前的波形不稳定，需要进行截取。在calculator种选择clip 函数 ，设置所需要用到的有效时间。
在这里插入图片描述

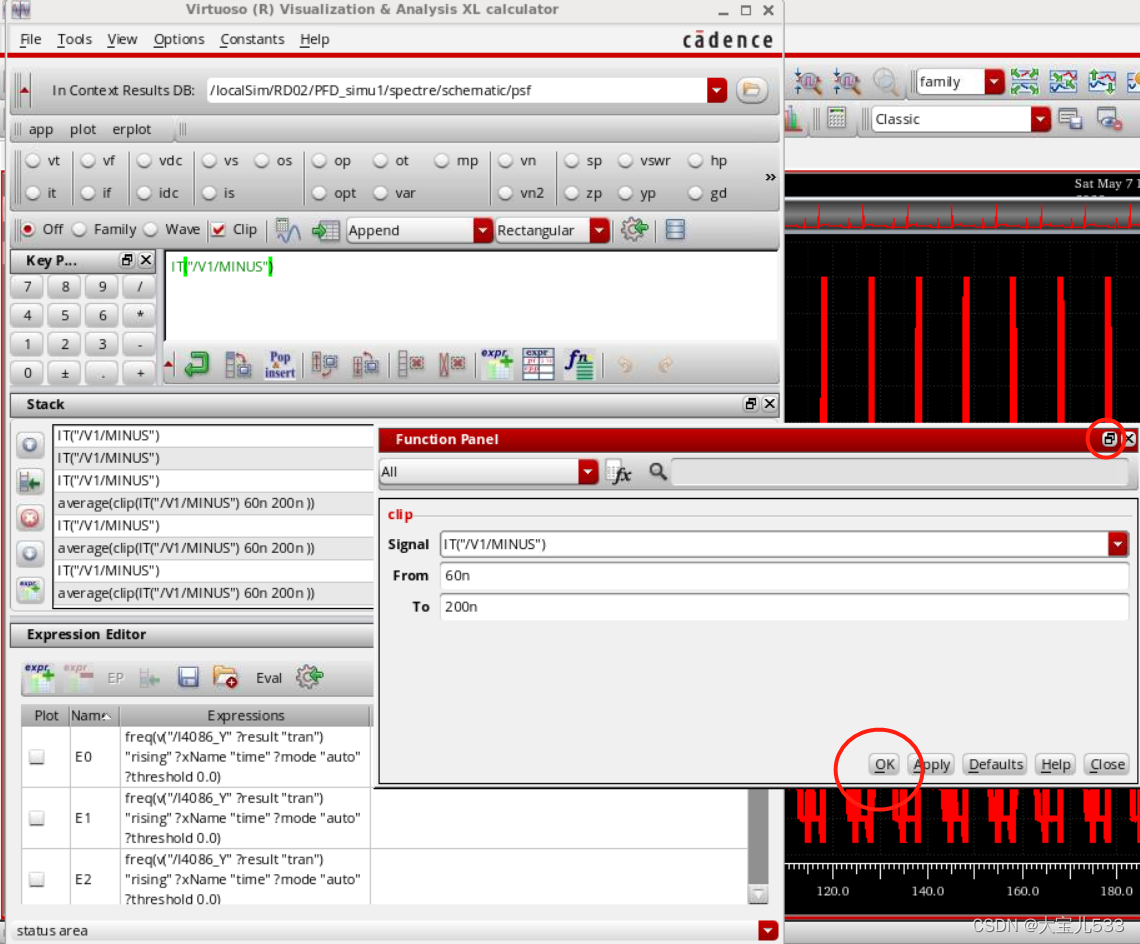

   设置完成后点击ok会回到函数界面（若没有找到ok，则需要点击标记的位置将小框弹出）
在这里插入图片描述

   回到函数界面后，选择averge，此时可以看到界面中已经是我们所需要的函数
