Cadence Allegro PCB设计88问解析(二十七)：Allegro中Dimension Environment命令使用（添加及删除尺寸标注）

一个学习信号完整性仿真的layout工程师
在通常的设计中，一般会在outline的光绘层中添加单板或则拼版外形的尺寸大小。方便板厂人员查看，但是尺寸标注的添加涉及到尺寸单位、精度等，要根据公司的标准添加。如果需要修改尺寸的参数，可以在这里parameters修改。下面介绍dimension environment的命令：

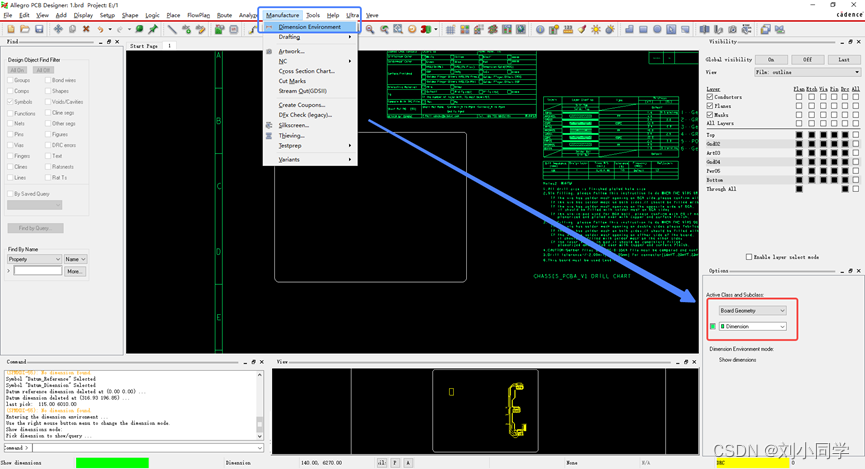

第一步：在Allegro的菜单下选择Manufacture命令，点击第一个dimension environment命令，如下图所示：

第二步：命令介绍

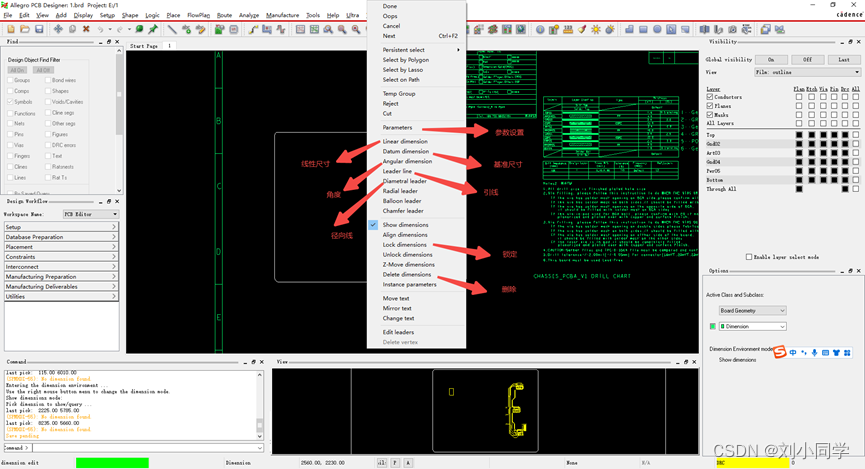

选择完上述命令之后，右键可以看到许多的命令，如下图所示。一般我们常用的包括添加线性、角度尺寸，还有删除尺寸、参数设置等：

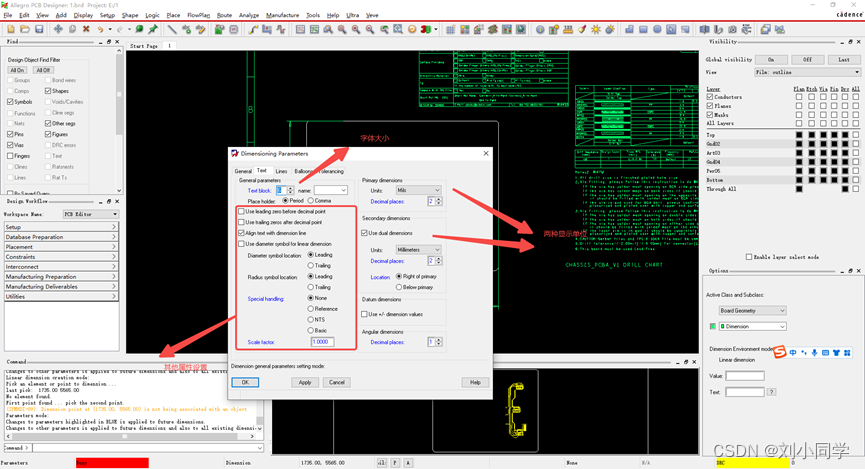

   点击parameters参数设置，可以进行如下设置，一般保持默认即可，如下图所示：


   点击其中的Text设置如下图：

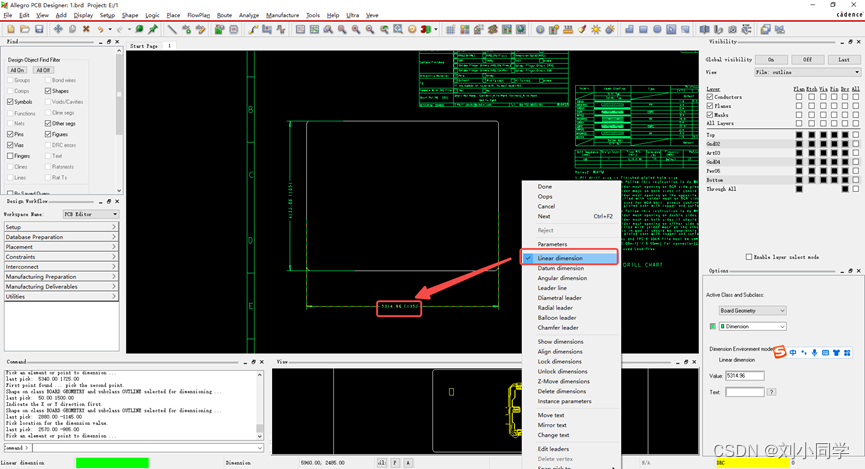

第三步：尺寸标注

一般是对单板外形添加尺寸标注，点击linear dimension，就会弹出当前的添加尺寸的class和subclass（Board Geometry中的dimension），然后分别点击outline的长边两侧，就会弹出尺寸大小，选择一个合适的位置放置即可，如下图所示：

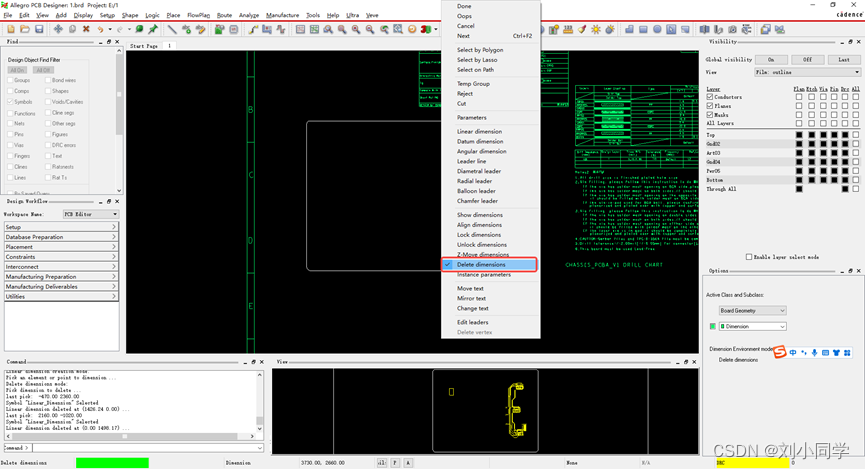

第四步：删除尺寸标注

如果想要删除尺寸标注，点击Delete dimension，再点击尺寸，就可以删除标注（在这里提示一下我们刚才在dimension environment命令添加的尺寸标注，必须使用dimension environment下的delete dimension命令，使用delete是删除不了的），如下图所示：

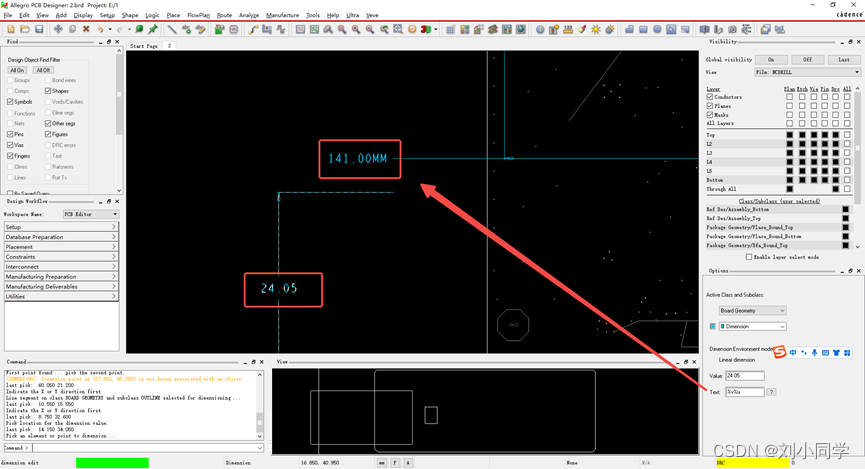

第五步：显示单位

上面的尺寸标注是不显示单位的，如果想要显示单位的话，需要在选择标注尺寸命令的时候在 option—text 中填写%v%u ，如下图所示：


   也可以点击Text后面的问号查看相应注释：

上一篇文章：Cadence Allegro PCB设计88问解析(二十六) 之 Allegro中快速连接近点飞线（Derive connectivity命令）的链接如下，大家可以点击查看哟：链接: link

以上资料主要是本人在PCB设计中和网络搜索整理而成

   如有雷同或错误，希望各位大神留言指正，感谢！！！
