Cadence光绘文件制作流程（二层板）

cadence 光  绘文件制作流程（二层）

我使用的是cadence16.5版本的，以下是基于此版本所进行编辑的。

   1、首先在生成光绘文件时，我们需要设置一些参数

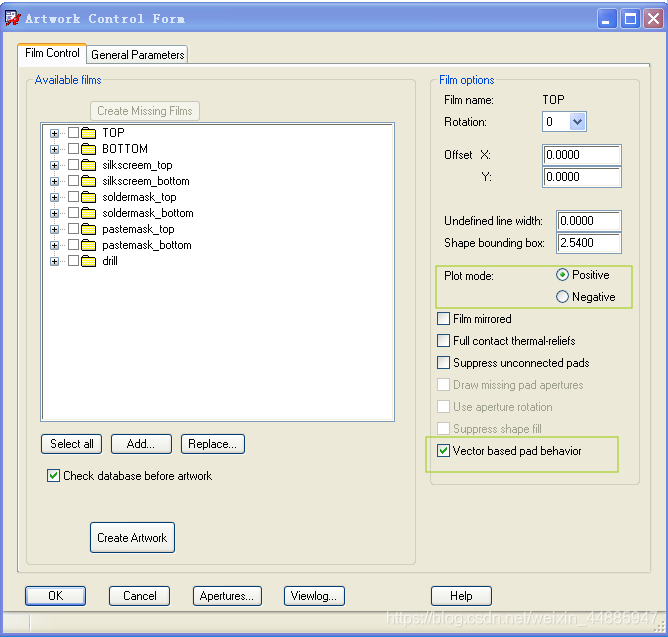

   manufacture---->artwork

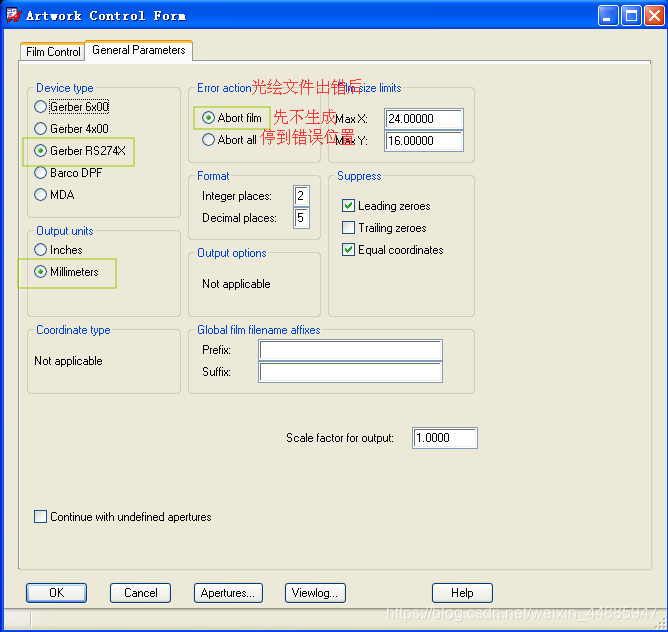

   圈住部分需特别关注

2、制作光绘文件，电气属性是已经添加到artwork中，还需添加丝印silkscreem，阻焊层（ 电路 板表面的一层绿油）soldermask，以及如果需要机械自动大量生产的话，需要添加加焊层pastemask，还有钻孔drill。

   （1）silkscreem_top【bottom层参考top层】
display---->color：

   右上角global visibility选择off，全部关闭，然后选择需要显示的top层[board geometry---->silkscreem_top]、[package---->silkscreem_top]、[manufacturing---->autosilk_top]

   manufacture---->artwork：

   随意选择一个电气属性，右键add，输入name：silkscreem_top，此时就把silkscreem_top添加进去了，打开加号可以看到display所显示的。


   （2）soldermask_top【bottom层参考top层】

   display---->color：

   右上角g
