Cadence Allegro Artwork光绘文件参数设置

Allegro 输出Gerber文件之前要进行Artwork参数设置，
其中包括外形（OUTLIINE），助焊（PASTEMASK），阻焊（SOLDERMASK），钻孔（DRILL），丝印（SILKSCREEN）等层文件参数设置：
本文贴出Arywork参数设置及步骤如下：

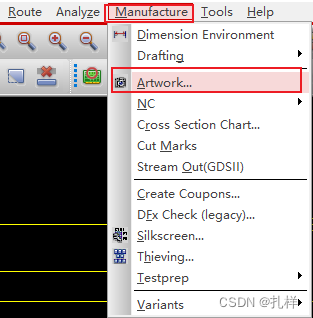

1、打开 Manufacture 菜单栏下的 Artwork 选项：


   2、添加过程如下：

   选中层文件名称 - 右键 - 手动添加，在各层文件中选择所需要的文件添加进文件夹即可

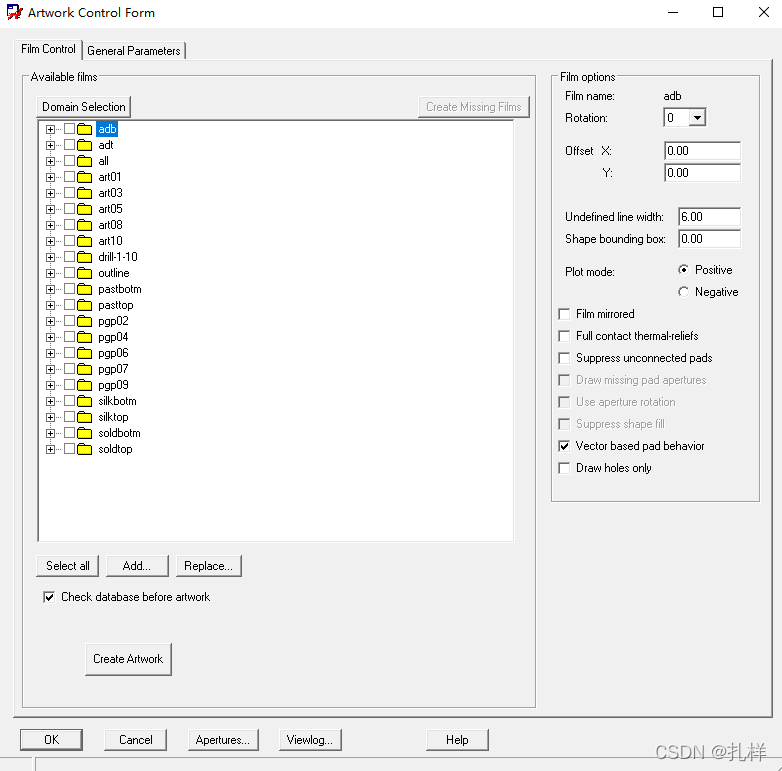

3、此时软件会弹出“Arwtrok Control Form”对话框，如下：

其中 ，

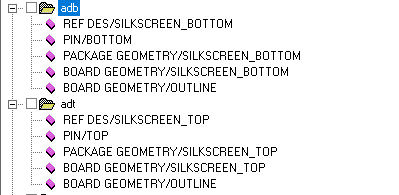

adb & adt 是 assembly bottom（装配底层） & assembly top（装配顶层），由于装配层未使用，本人使用丝印层：


   art01-art10 & gnd02-gnd09为各信号子层和 电源 地子层，示例如下：


   drill-1-10为过孔文件，由于层数不一样，层名称会有1-X的差异：


   pastbotm & pasttop 是pastmask_bottom（助焊底层） & pastmask_top（助焊顶层）为助焊层：


   silkbotm & silktop 是 silkscreen_bottom（底层丝印） & silkscreen_top（顶层丝印）：

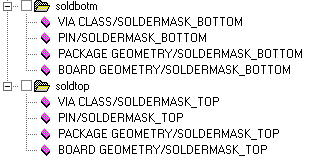

   soldbotm & soldtop 是 soldermask_bottom（阻焊底层）& soldermask_top（阻焊顶层）：

到此各层文件基本设置完毕，仅供参考
