前言

最近在通过cadence 仿真工具 进行模拟电路的学习，这个系列算是一个学习笔记，使用的版本为cadence618，值得注意的是本文的模拟IC版图绘制流程并不完善，尤其是缺少了dummy管以及guardring，这两个部分以后再专门写一个文章加入到此系列。

一、元件自动生成

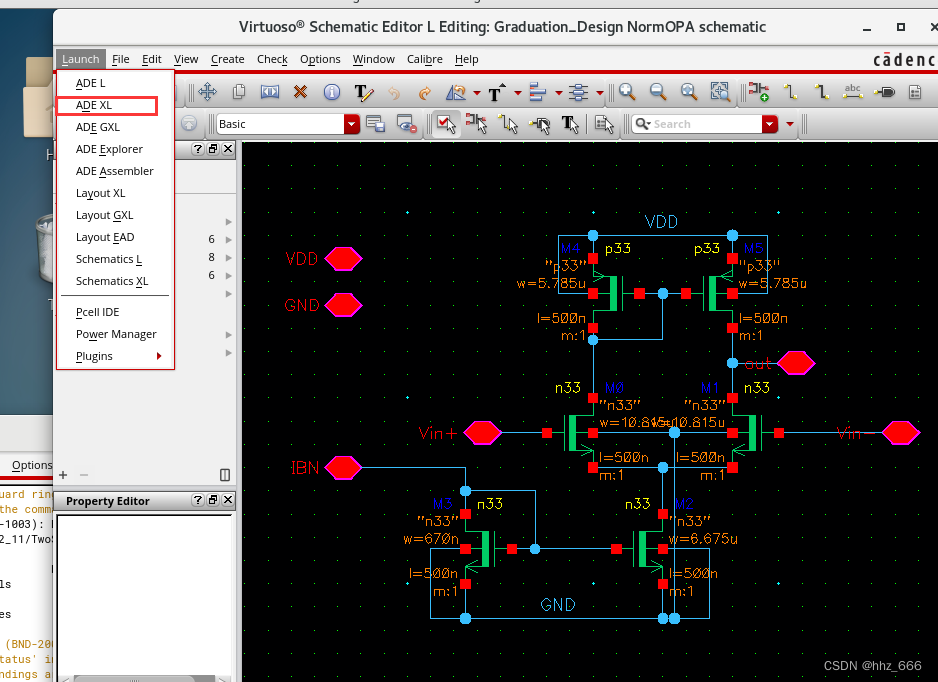

1. 在原理图界面点击launch ,选择生成layout XL

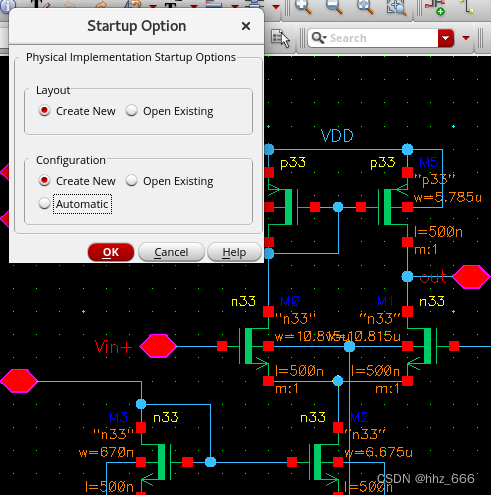

选择创建新view

其他选项默认即可。

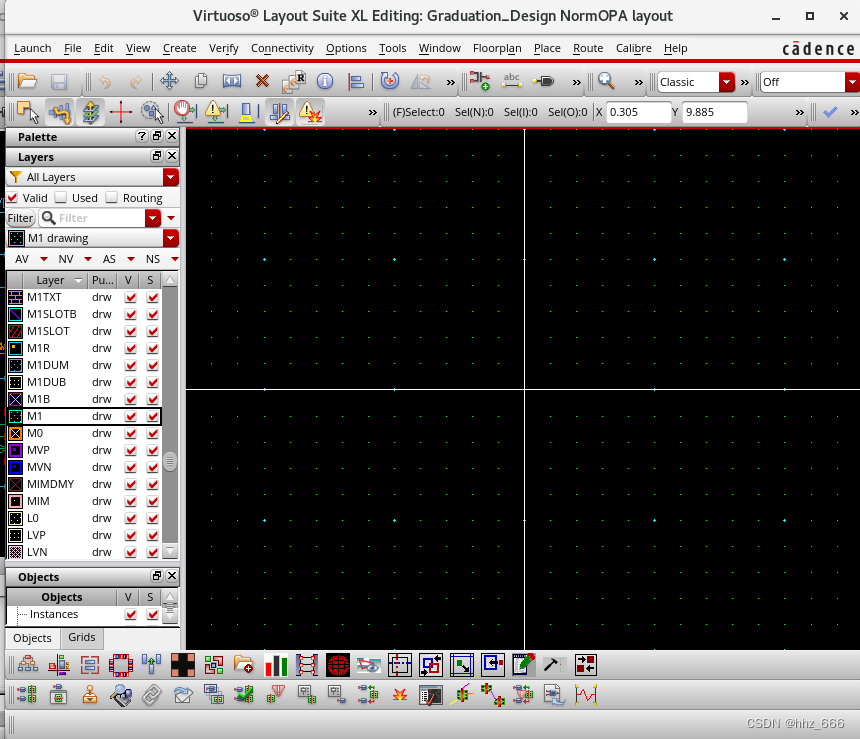

版图窗口创建成功：

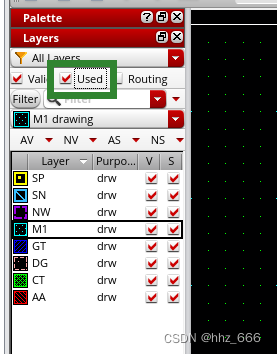

Layers界面勾选used可以只显示用到的图层：

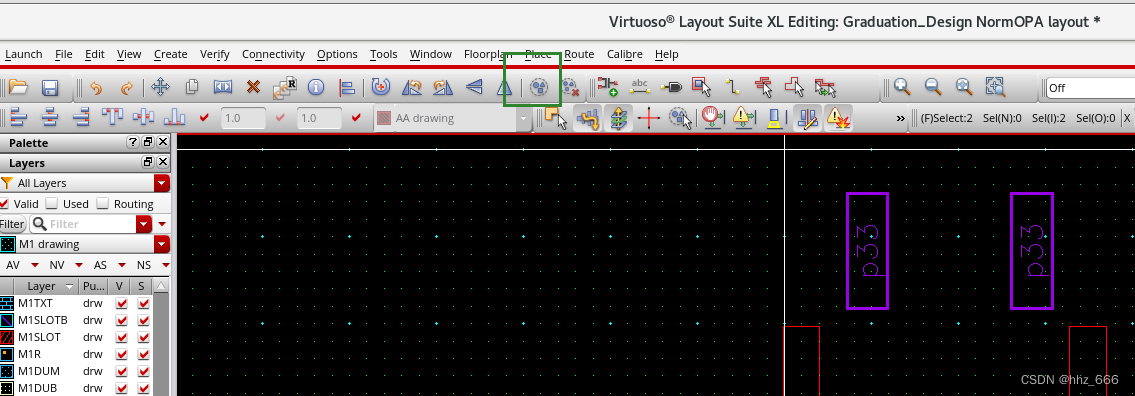

2.自动创建元件版图

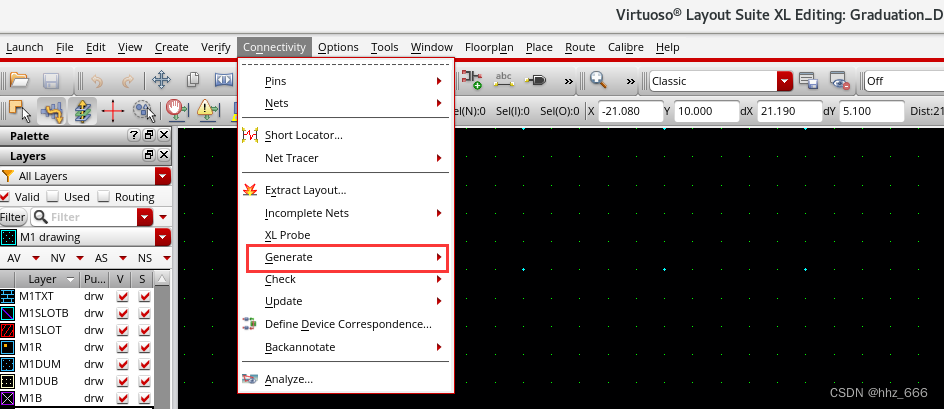

触碰红框选项，在延伸出的栏目中选择第一个（All From Source）

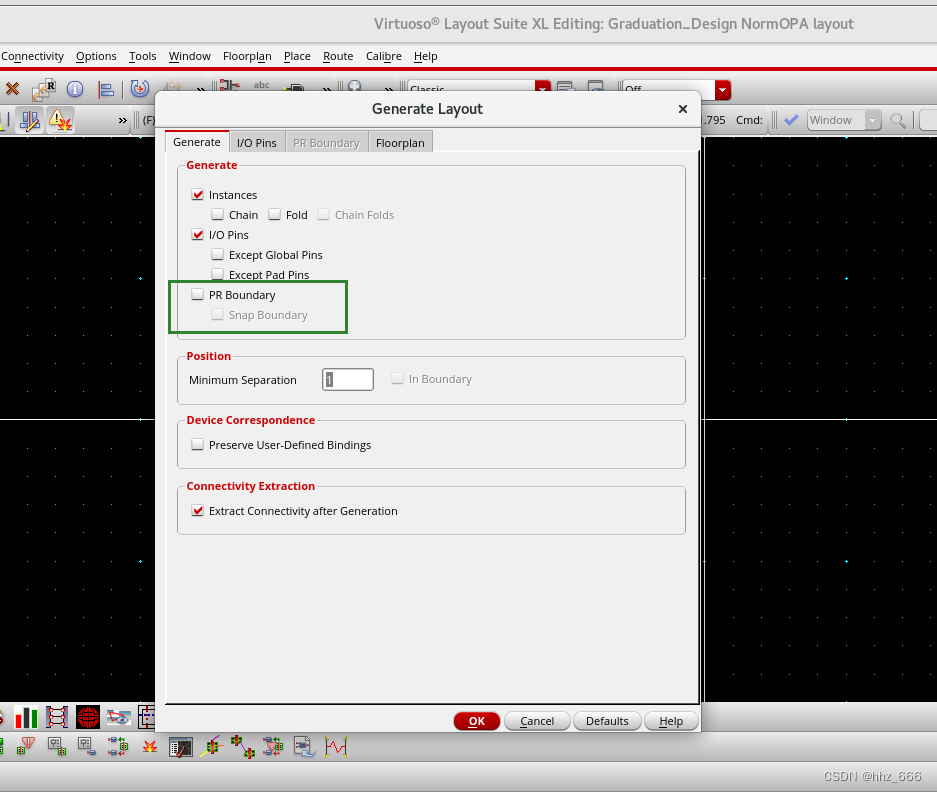

PR   Boundary为版图边界框设置，不需要勾选。

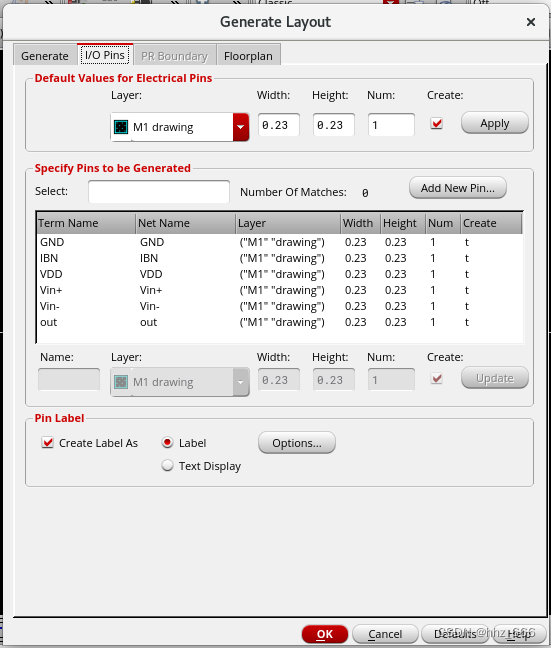

第二页IO Pin设置中可以改变Pin脚的图层，对于工艺库Smic18mmrf，按照默认图层即可。在此页中还可以设置pin的label，可以让后面的连线更方便，如下图

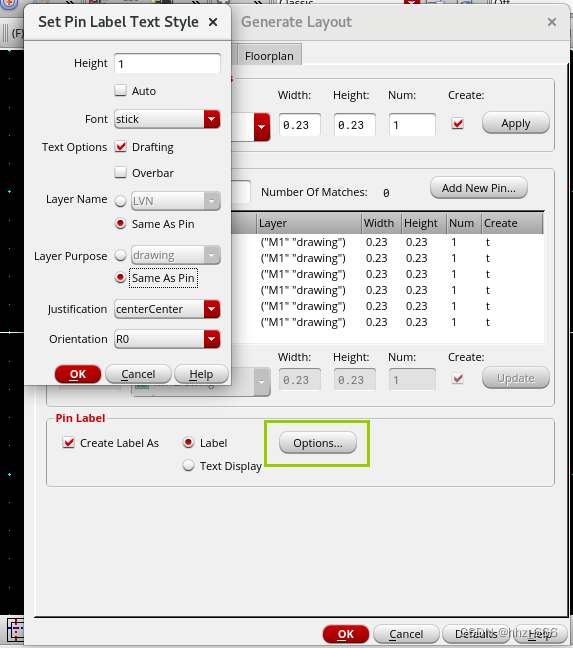

点击options，按图设置即可。

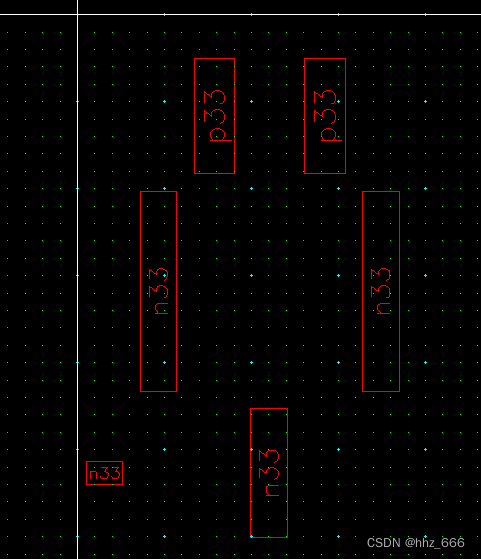

点击OK，完成元件版图的生成。

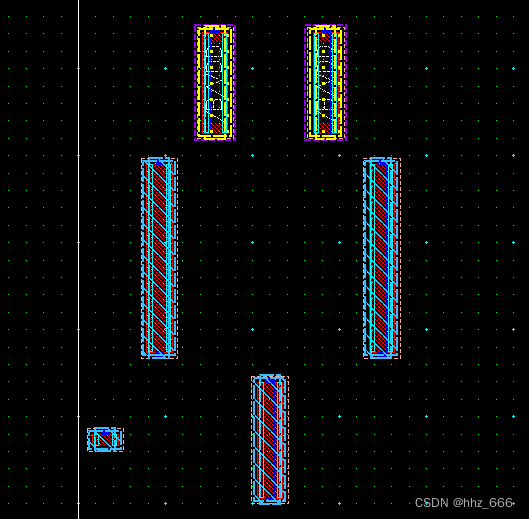

Shift+f可以观看内部结构，ctrl+f返回宏观视角

二、布局

首先考虑特殊的工艺需求（比如差动放大器 MOS  匹配），其次考虑布线的方便及面积。

1. 移动：m

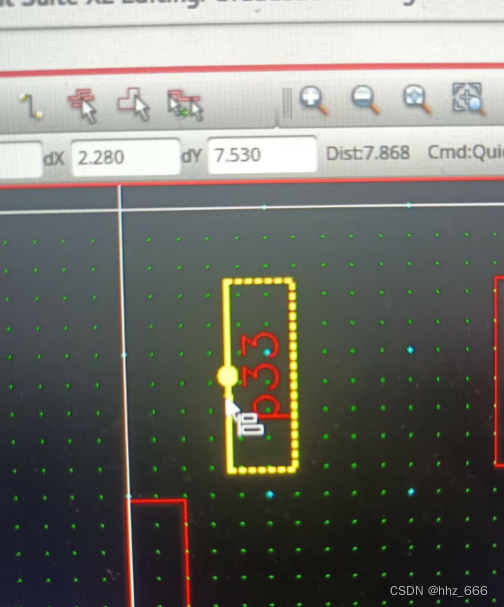

2. 对齐: 点按a，进入对齐模式，此时触碰模块边缘会高亮。

依次点击两个模块的边即可按照边进行对齐，如果点击边中心的圆点，则额外还会中心对齐。

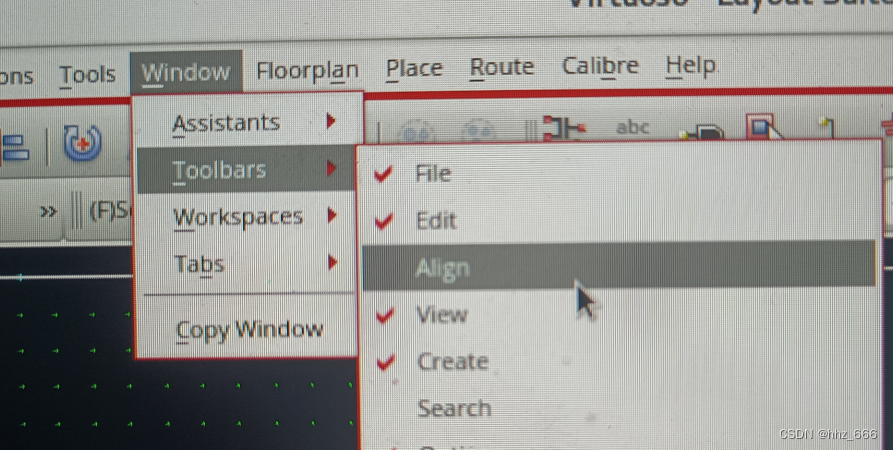

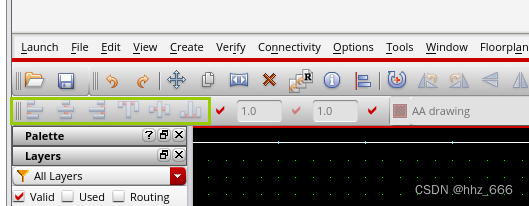

如上图点击Align，上方工具栏会出现对齐按钮。

同时选择多个模块（按住右键框选），再点击对齐选项可以快速对齐。

对齐不仅用于对齐模块，还常用于对齐图层，过孔等。

3.建立group

选择多个模块，点击工具栏 组建group 图标（或在edit中选择），将多个模块进行捆绑，在移动和对齐的时候可以一起。旁边是拆分group

4.旋转与镜像

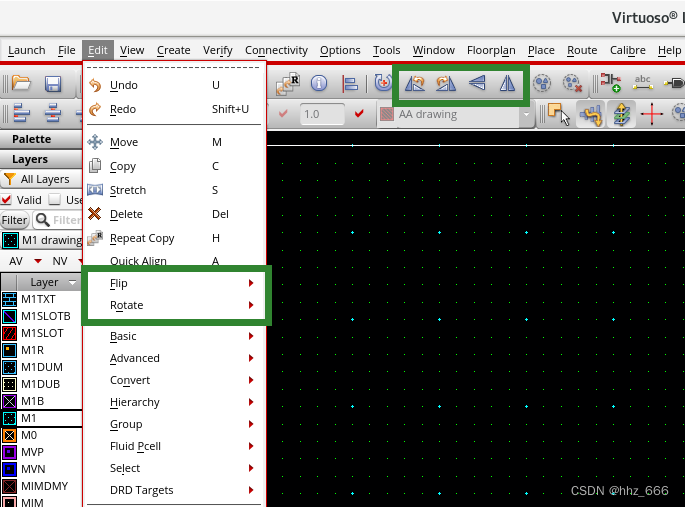

如下，两种方法

三、布线

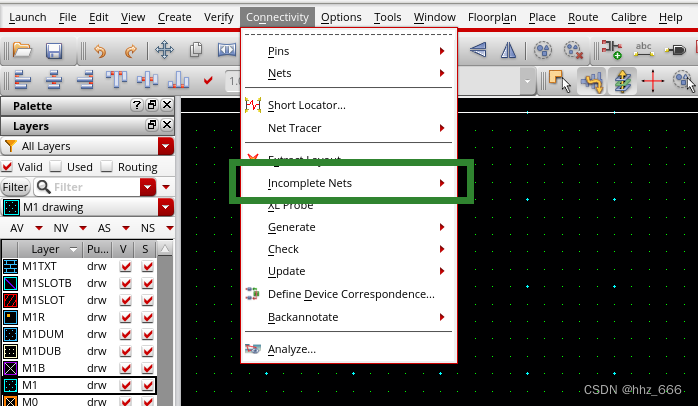

1. Connectivity中的incomplete net中可以选择显示（或取消显示）所有连线或者选定某器件所需的连线。

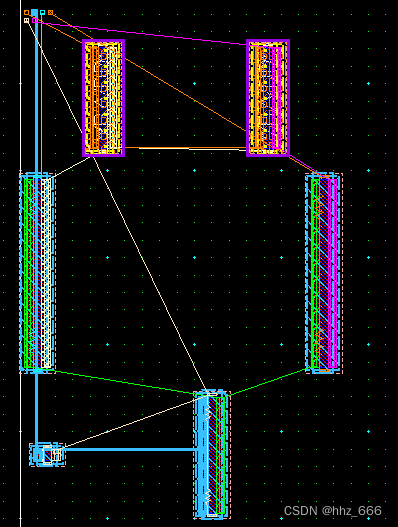

显示全部连线效果图：

此功能可以检查连线是否完成，但是不建议在开启显示的状态下进行连线，一方面画面过于混乱影响精细操作，另一方面自动显示的连线在很多情况下不是最优的连线方法。

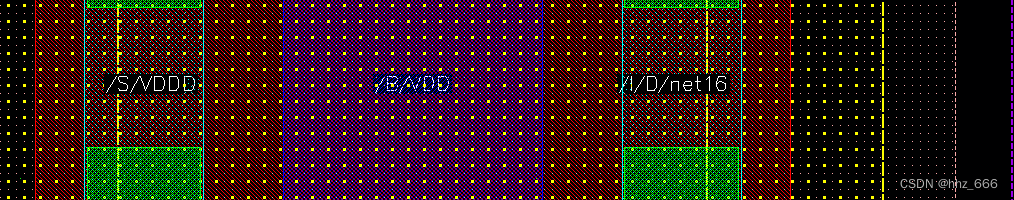

2.在模块内部视角下放大显示，元件的端口会显示电路节点名称，以此为依据，将相同节点的端口连接在一起。

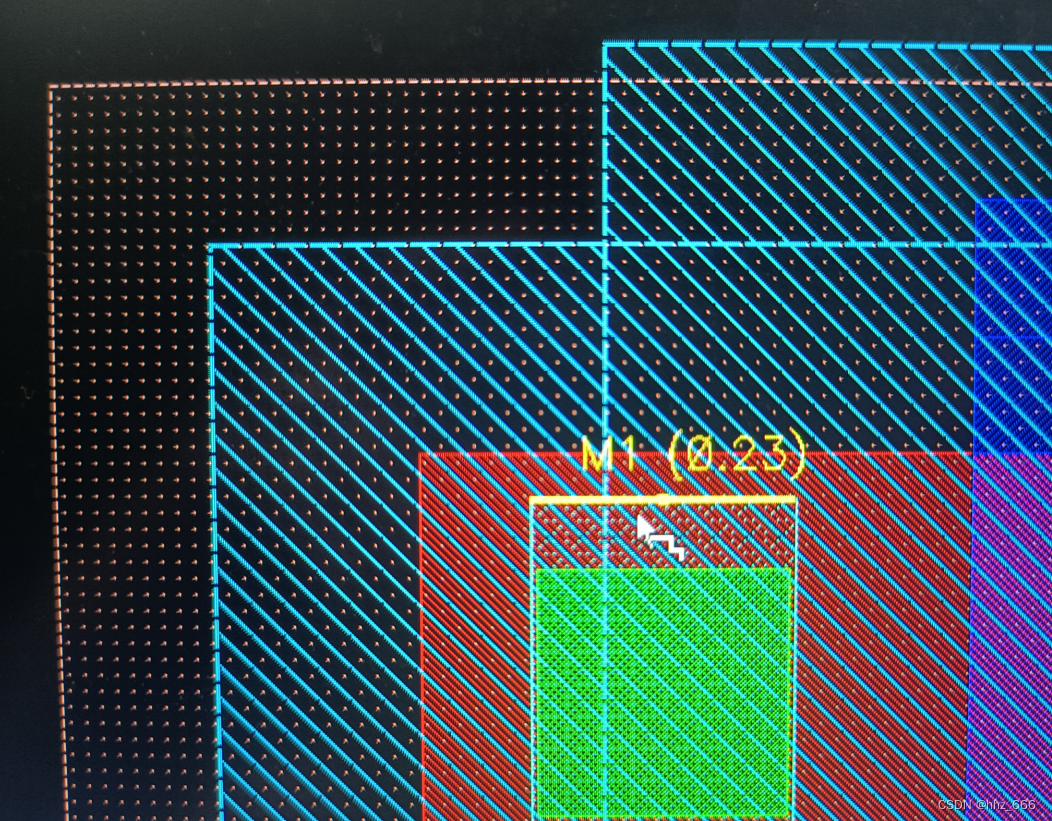

3.连线 ：点按p，鼠标靠近图层边缘，会自动提示连线图层以及线宽

（先在 layer  界面选定图层，可以更容易选中想连的图层边缘）

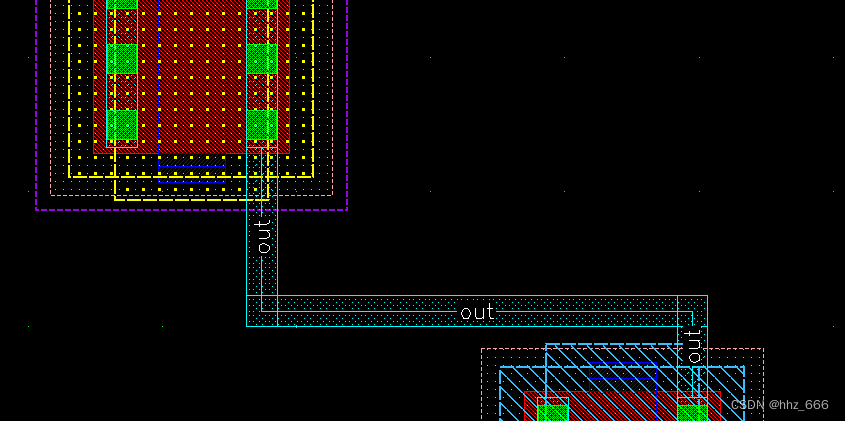

点击图层边缘，再触碰同节点的图层（同一层），会提示自动对齐，如下图，同为out节点。

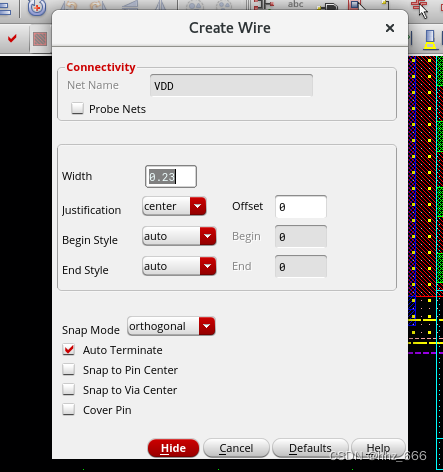

点按p，再点击一次图层边缘，可以引出连线，在此状态下，点按F3进入连线编辑，可以调整线宽等。

4.过孔：

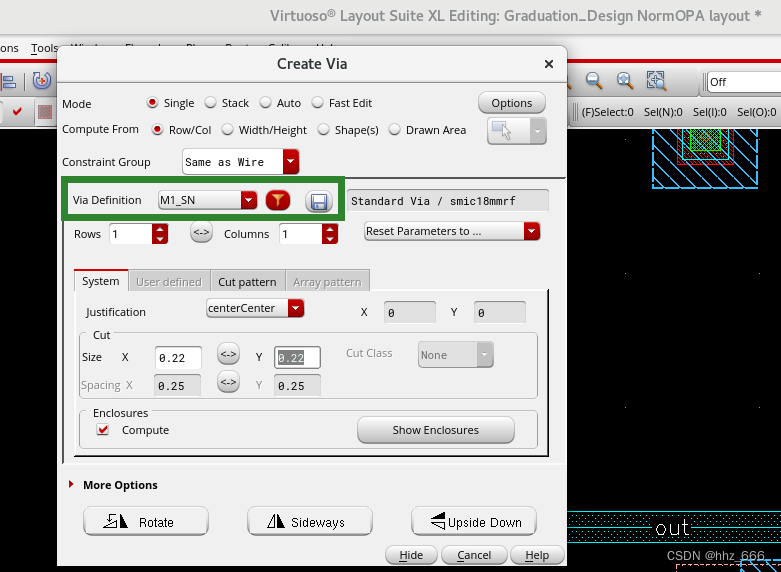

点按o进入过孔设置，如下图，绿色框中可以选择过孔连接的两个图层。ROWs和Columns选项则可以控制过孔规格。选择第二行compute from的Drawn Area则可以自定义过孔大小。

在通常情况下，PMOS的B极连接VDD，NMOS的B极连接VSS（GND），因此应添加VDD到nwell的过孔，VSS（GND）到p_sub的过孔，否则连线不完整，LVS报错。

四、n陷调整

PMOS建立于nwell上，在一般情况下,nwell要接VDD，因此可以将所有PMOS置于同一个nwell上（在不违反特殊工艺要求的情况下）。

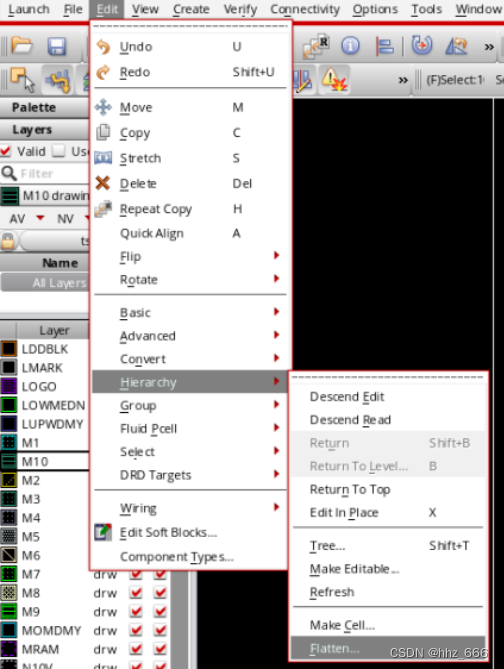

1. 打散版图

先选中自动生成的器件版图模块，再如下操作

2.在layers界面选择NW图层，点按R绘制矩形，shift+p绘制多边形。

3.添加过孔，连线到VDD。

五、 DRC与LVS设置

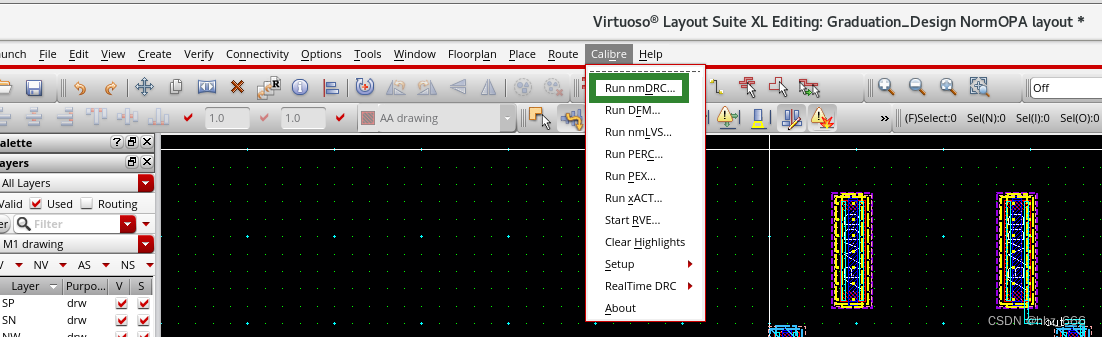

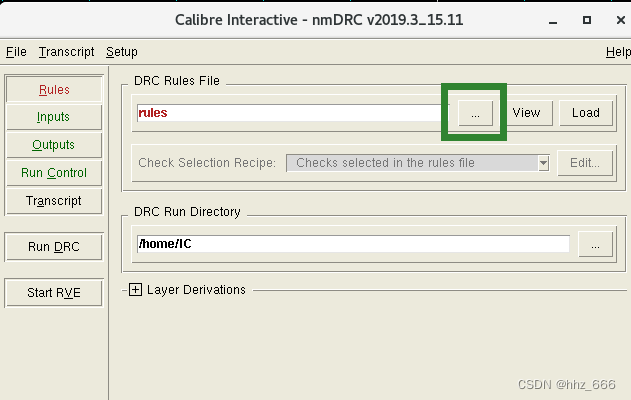

1.DRC设置

选择.rule文件

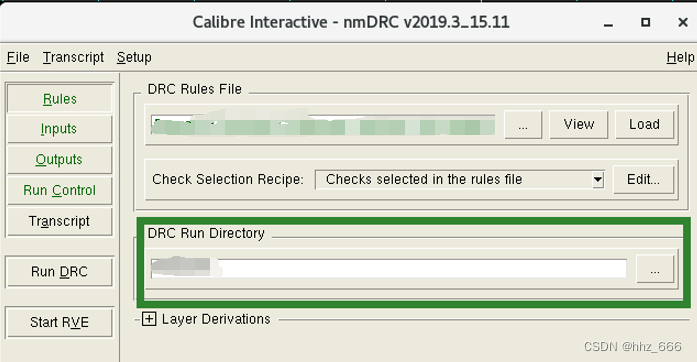

选择一个文件夹存储生成的DRC文件

其余选项保持默认，点击run DRC

2.LVS设置

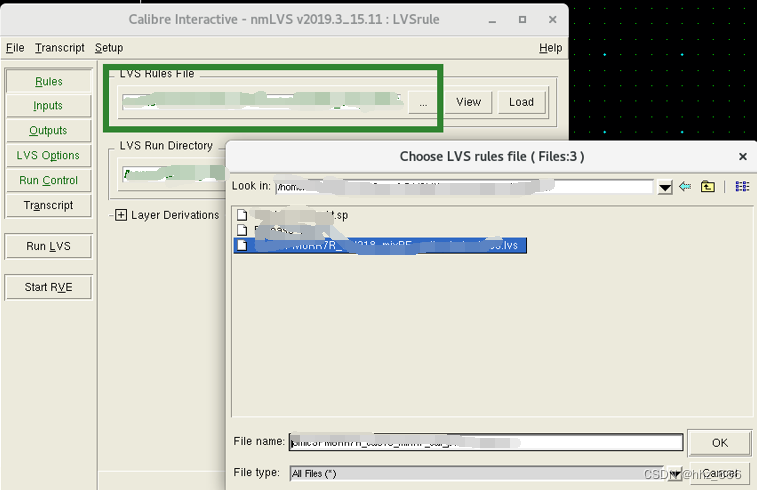

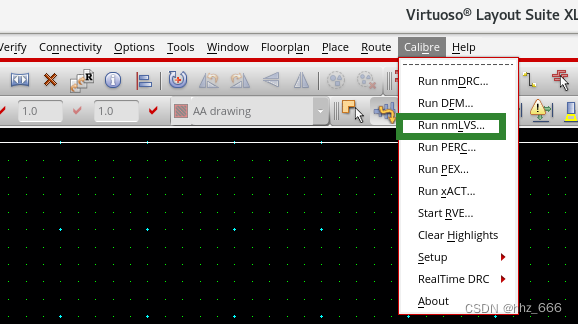

LVS rule文件路径如下图

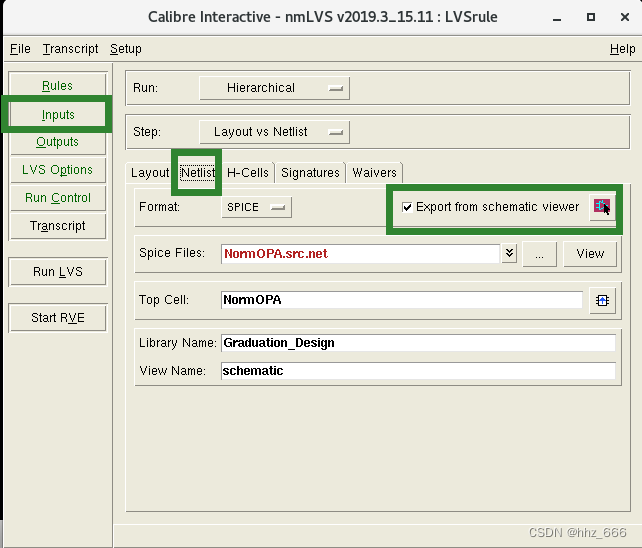

如下图，设置网表连接（在进行LVS时，需要打开原理图schematic界面）

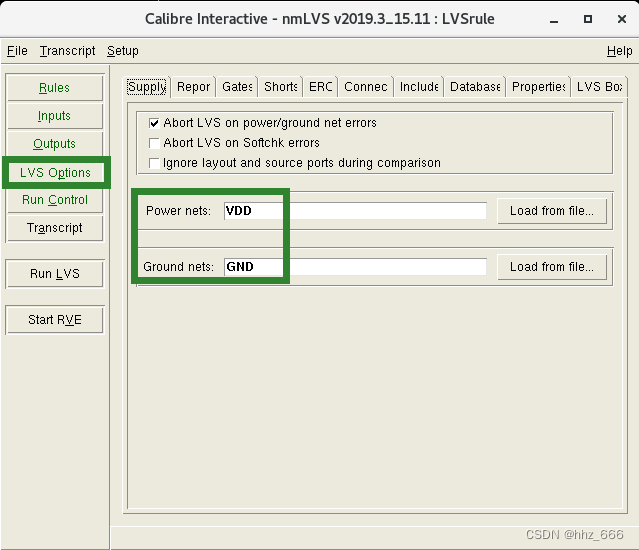

设置电源与地

其余保持默认，点击run LVS即可。

总结

以上内容以绘制版图为中心，简要介绍了作者认为比较有价值的一些layout 版图绘制技巧。
