当前位置：服务支持 >  软件文章 >  412：Cadence使用教程——Padstack Editor焊盘设计

412：Cadence使用教程——Padstack Editor焊盘设计

阅读数 34
点赞 0
article_banner

Padstack Editor焊盘设计

  • 注 0、Cadence软件安装 1、焊盘尺寸获取 2、打开Padstack Editor 3、SMD焊盘设计 1.电阻电容0402焊盘设计 2.stm32焊盘设计 4、通孔焊盘设计 5、其他的后面再补充，埋坑。

注

本博文参照B站系列 视频 《使用Cadence17.2 OrCAD Allegro绘制小马哥DragonFly四轴飞行器(STM32F4主控)PCB四层板教程》（第十二讲开始）整理得到，本人以不同的形式进行记录，尊重原创，博文形式仅供 学习 ，如有侵权，请第一时间联系！

0、Cadence 软件安装

安装方法 见另一篇博文《312：软件安装篇——Cadence Orcad Allegro安装/阿狸狗破戒大师方法BY 吴川斌》

1、焊盘尺寸获取

以STM32F411为例，有以下方法：

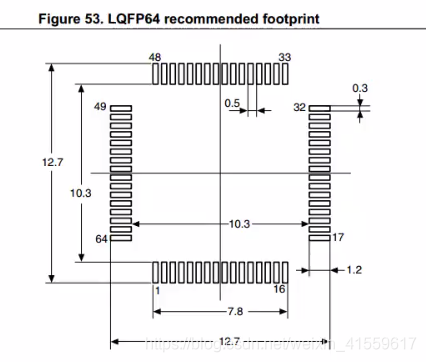

  • 1.器件/芯片数据手册（datasheet）
    在这里插入图片描述

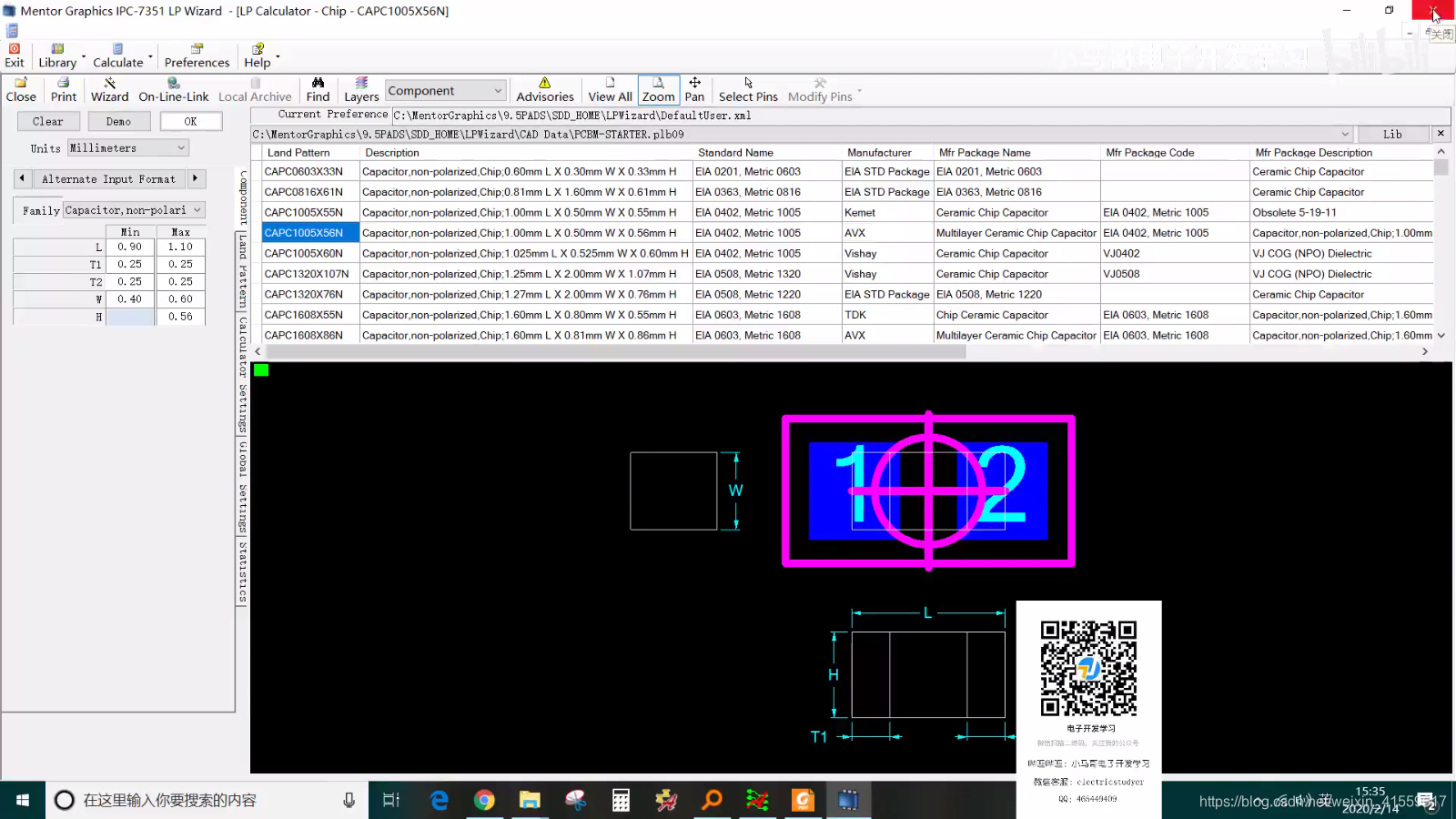

  • 2.PADS LP Wizard软件
    在这里插入图片描述
    LP Wizard软件是PADS的一部分，但是可单独安装，有人反映和Cadence 17.2不兼容，但如果只是获取尺寸，应该问题不大；


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
