Cadence Allegro网格铺铜设置教程

Cadence Allegro如何设置网格铺铜

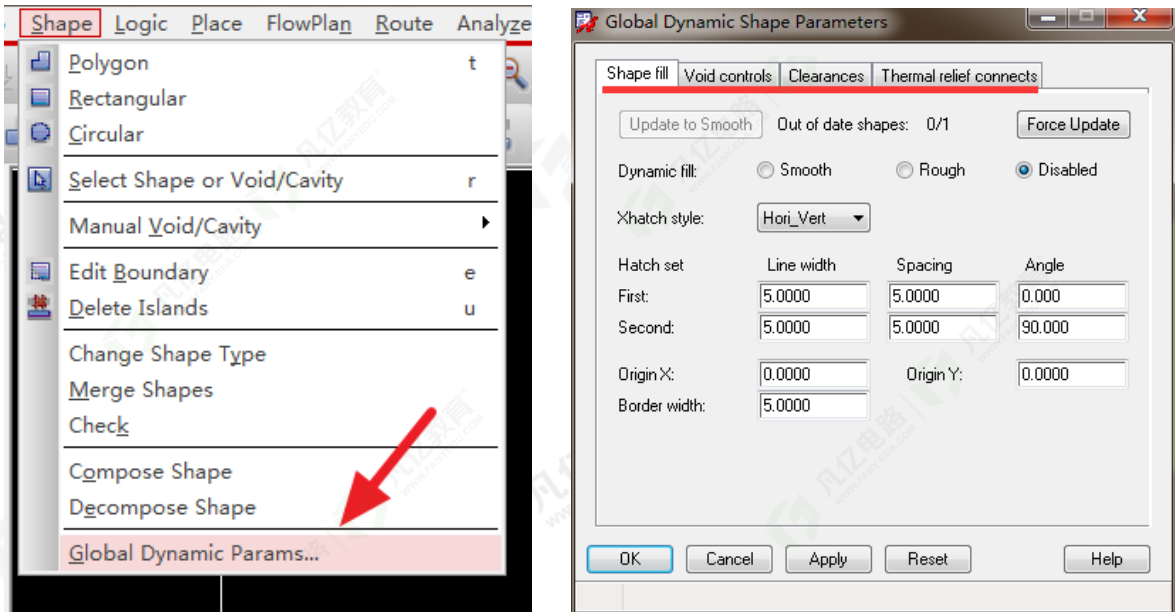

1、执行菜单栏命令Shape--Global Dynamic Parameters命令，如下图1所示。

2、执行命令以后弹出如下对话框，Global Dynamic Shape Parameters对全局铜皮进行设置。Angle：设置网格的角度。

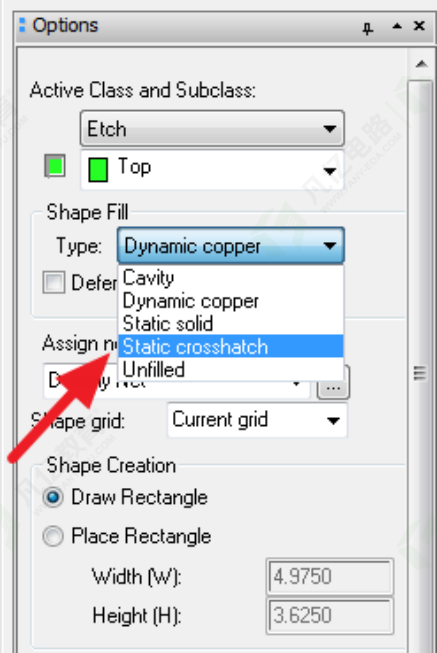

3、设置完成之后，执行敷铜命令。执行之后，Options 界面栏进行如下设置

Shape Fill栏处Type：staic crosshatch

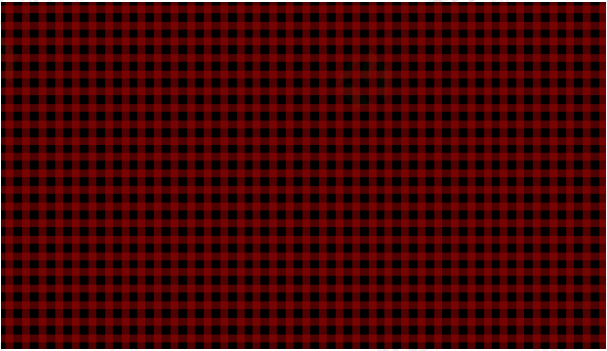

4、设置完成后，既可完成网格铜的修改。

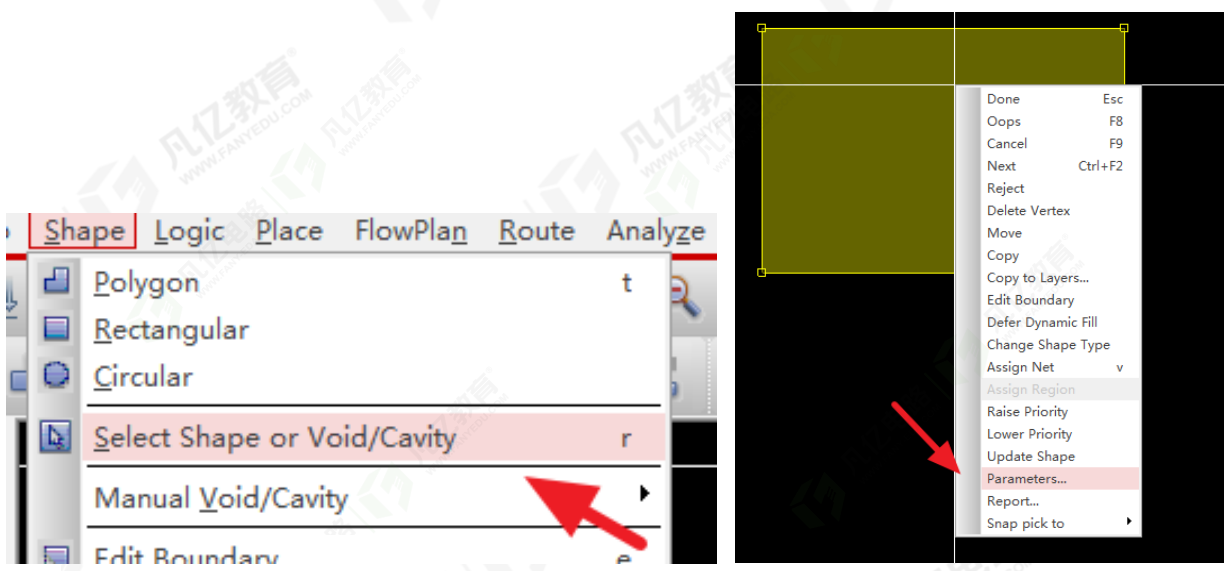

5、如若只想选择性修改个别铜皮，即执行菜单栏命令。Shape--Select shape or Void/Cavity 选择需要修改成网格铜的铜皮进行编辑。

6、执行命令以后，选中点击铜皮右键，进行铜皮属性编辑。

7、点击Paramenters以后弹出如下对话框。

Global Dynamic Shape Parameters对话框。

Fill style：选择Xhatch。点击以后弹出以下对话框。既可以对网格铜的属性间距进行编辑。
