Cadence 机械孔的制作

在平时画PCB的时候，会用到安装孔，好多人就是找个过孔，在原理图中连接GND，这样使用也可以，下面介绍一种正经机械孔的制作方法（自己摸索的），制作一个孔径为3mm的安装孔。

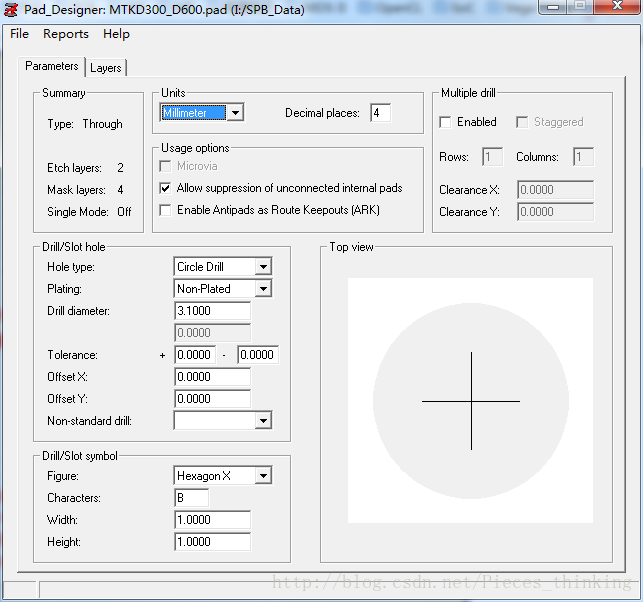

1 打开pad designer 新建一个过孔，如下图

其中 Drill/Slot hole -> Plating 要选Non-Plated 即孔壁不上锡；

Drill/Slot symbol 中 Figure（钻孔符号的形状）： Hexagon X 六角形 ； Characters(图形内的文字)： Y ;下边俩是图形的宽度和高度，分别为1mm。

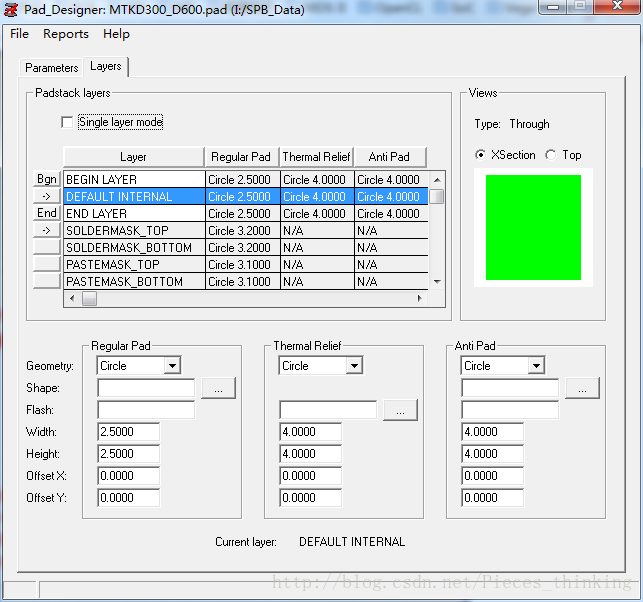

regular Pad:一定要比孔径小；Soldermask(组焊层)要加上，因为是个孔，没必要也上不了绿油。其他大小设置如上图。设置完成后保存，保存的时候会有警告说regular Pad比钻孔小，无视警告保存。

2 打开PCB Editor -> File -> New

a、类型选择Mechanical symbol ，自己定义好名字和要保存的位置。

b、老规矩，进来先设置单位和栅格点大小

c、Layout -> Pin 找到刚才生成的过孔添加进来，位置为 x 0 0；

\

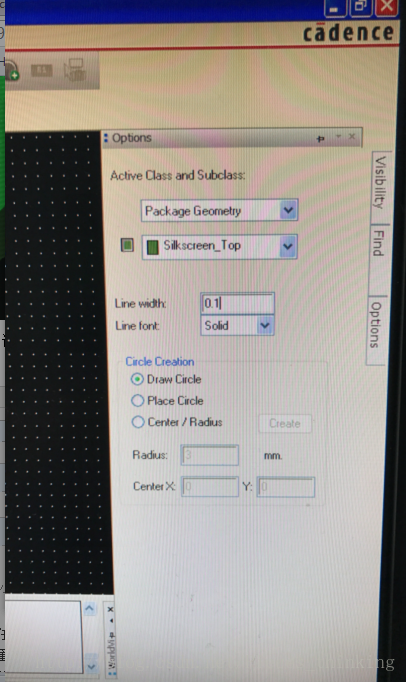

d、添加丝印层 Add -> Circle 在Options中设置，如下图

位置为 x 0 0,ix 3 Done;因为孔的大小是3mm，一般丝印就要6mm

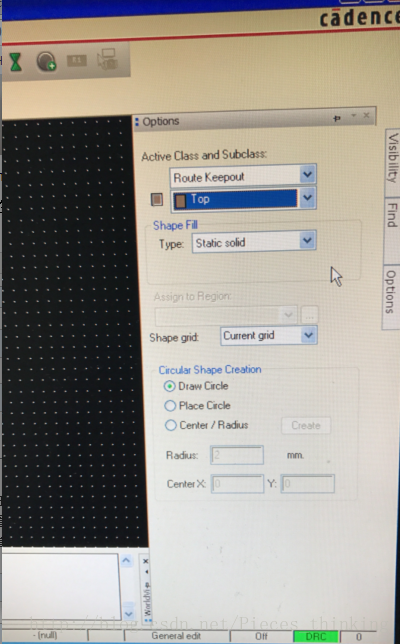

e、添加root keepout . Shape -> Circular 在Options中设置，如下图

位置为x 0 0 ;然后手动调整和丝印层大小相同就行。机械孔制作完毕，保存。

3 在PCB板上导入机械孔重点内容

Place -> Manually 在Advanced Settings   中勾选Library；在Placement Lise 中就可以找到刚才创建的机械孔。选中该机械孔，点击Hide ，选好位置放置就好了。

注意：如果勾选上Library上以后还是看不到机械孔，请确认 Setup -> User Preferences -> Paths -> Library 中 devpath 、padpath 、psmpath 、parampath中是否添加了你存放孔的路径。

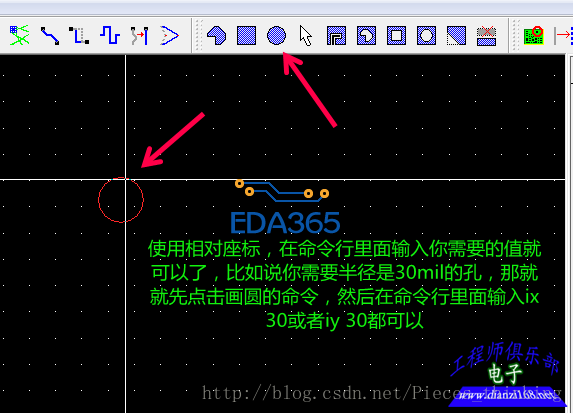

注意：ALLEGRO 如何画指定半径的圆或如何修改圆（弧）的半径？
