014 Cadence Virtuoso教程

安装

安利一下公众号：鱼与渔大学生服务，参考一下里面的安装教程

基本教程

参考下面这个大学的教程

http://ee.usc.edu/~redekopp/ee209/virtuoso/setup/USCVLSI-VirtuosoTutorial.pdf

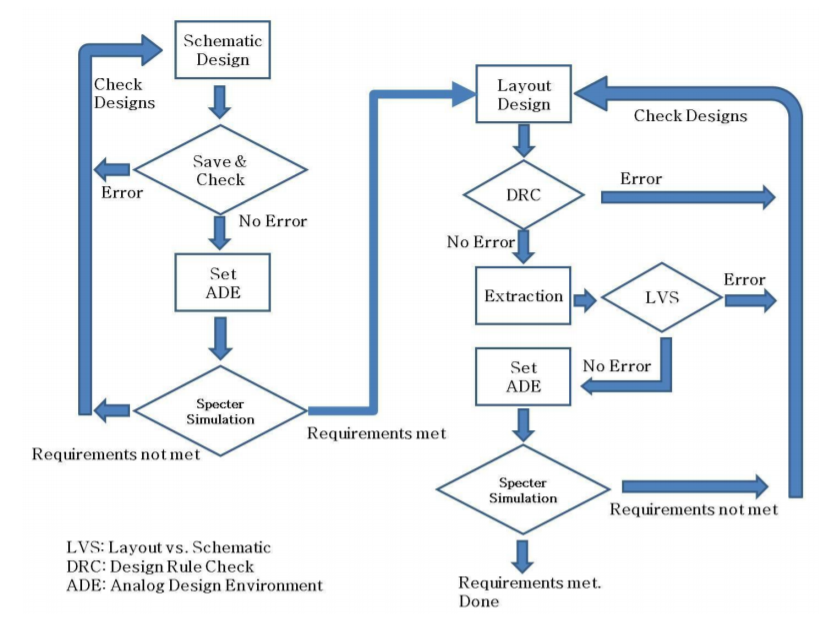

设计流程

反相器实例演示

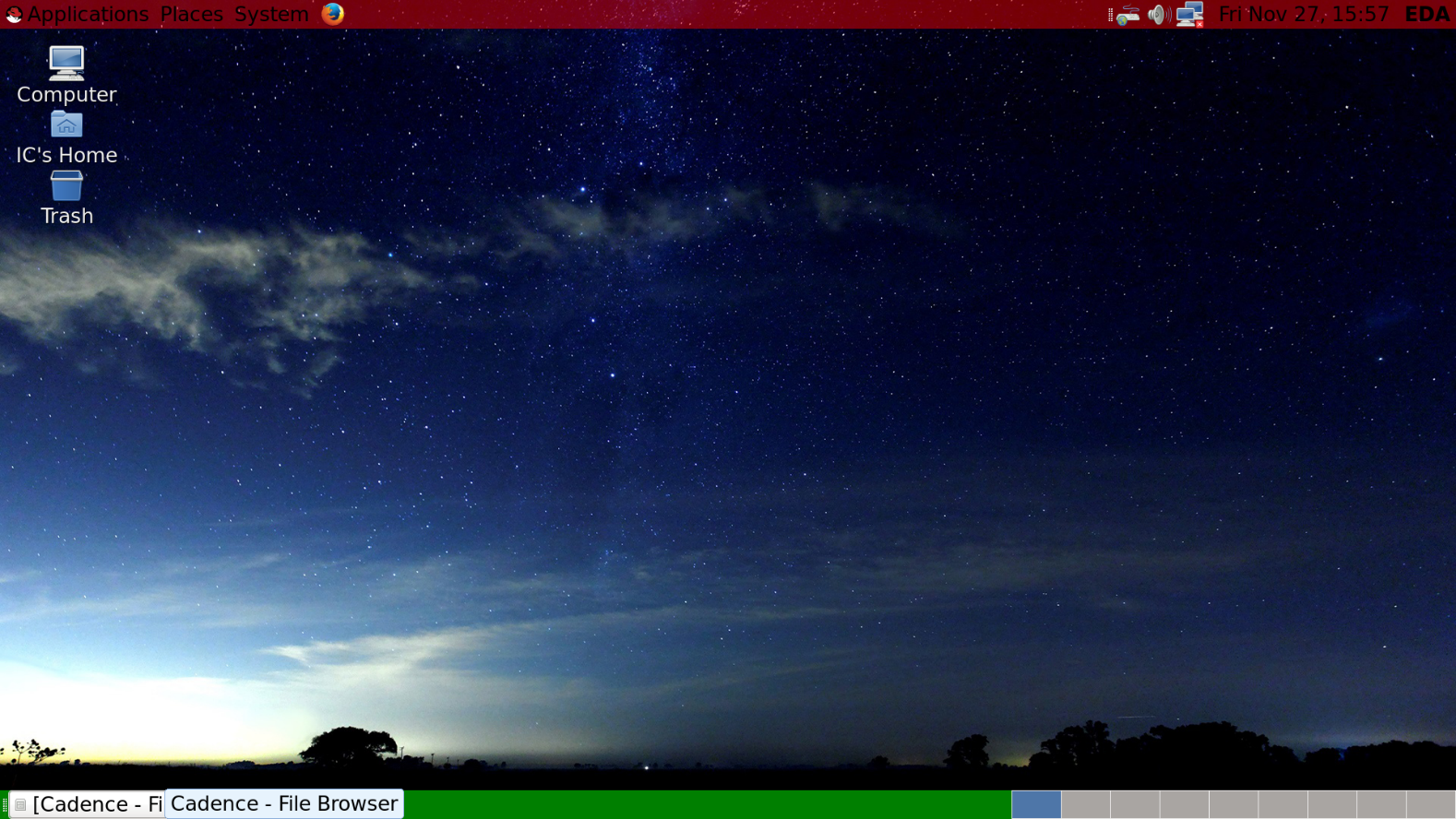

虚拟机安装后界面

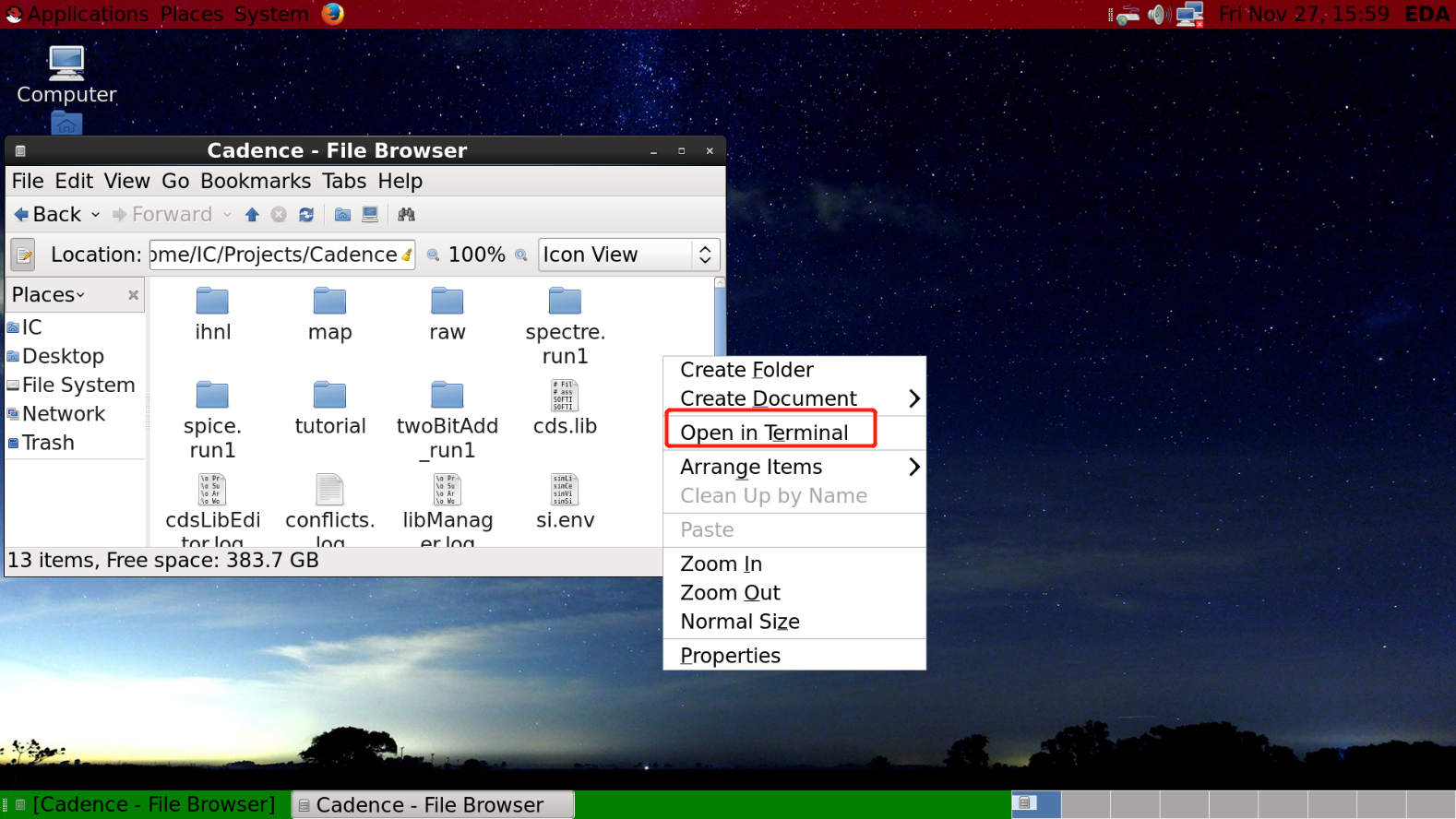

   新建个工作目录，右键打开 命令行


   启动Cadence Virtuoso

# 前台启动，关掉命令行会关闭Virtuoso
virtuoso
# 后台启动，关掉命令行也不会关闭Virtuoso
virtuoso &

下载工艺库NCSU CDK，有学校账号的可以从下面的链接注册，没有的话从百度云或者网上获取

https://www.eda.ncsu.edu/wiki/NCSU_EDA_Wiki https://pan.baidu.com/s/1Vb3hNTiohPKY2V41_tjQCA（提取码：s306）

下面使用NCSU-CDK-1.6.0.beta. tar 这个工艺库，将lib里面的复制到虚拟机，并安装工艺库。

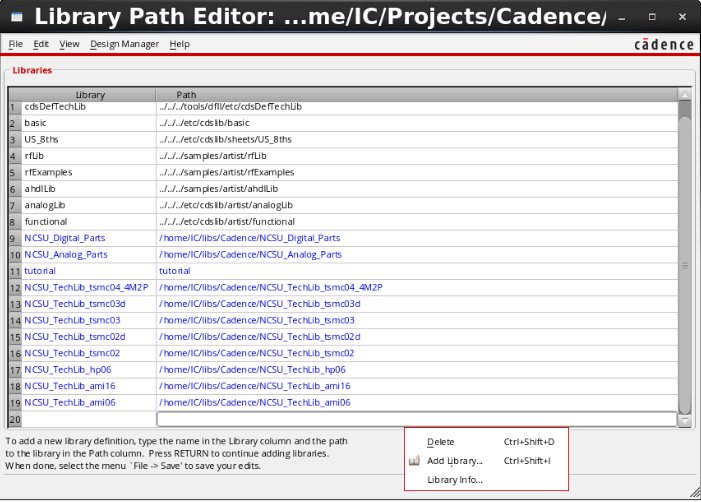

选择Tools -》 Library Path Editor将虚拟机中的工艺库添加进去，关闭并保存

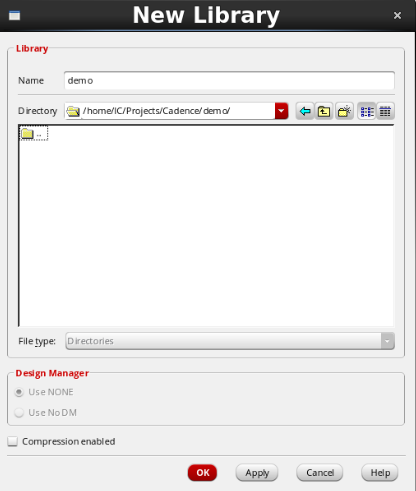

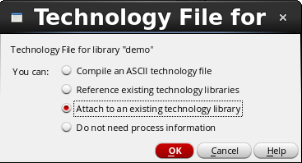

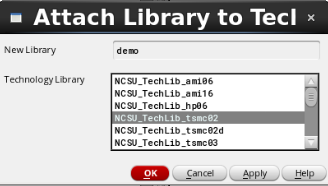

选择Tools -》 Library Manager，File -》 new Library新建demo库用来存放自己的设计，并绑定到一个现有的工艺库（如，NCSU_TechLib_tsmc02）

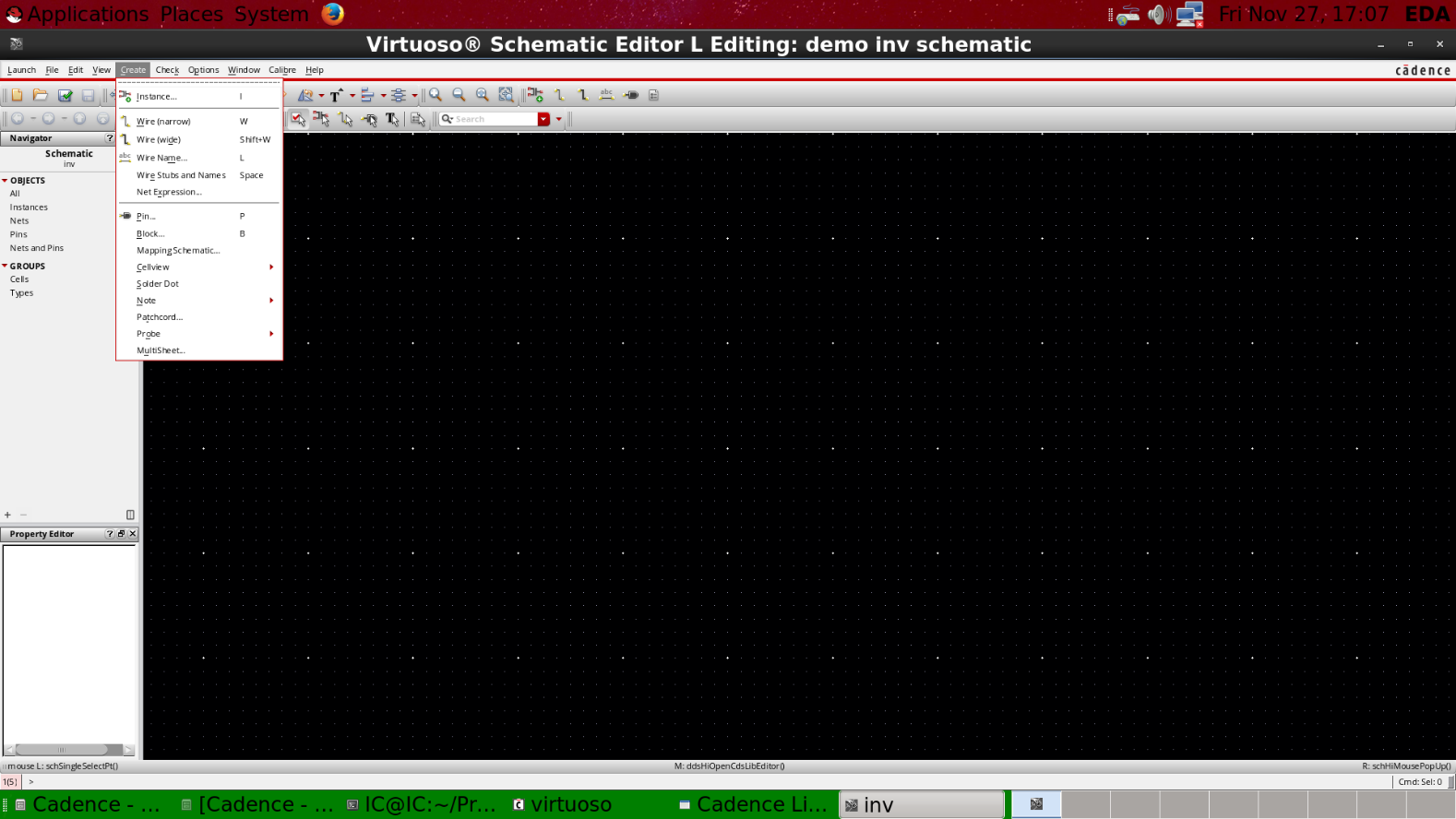

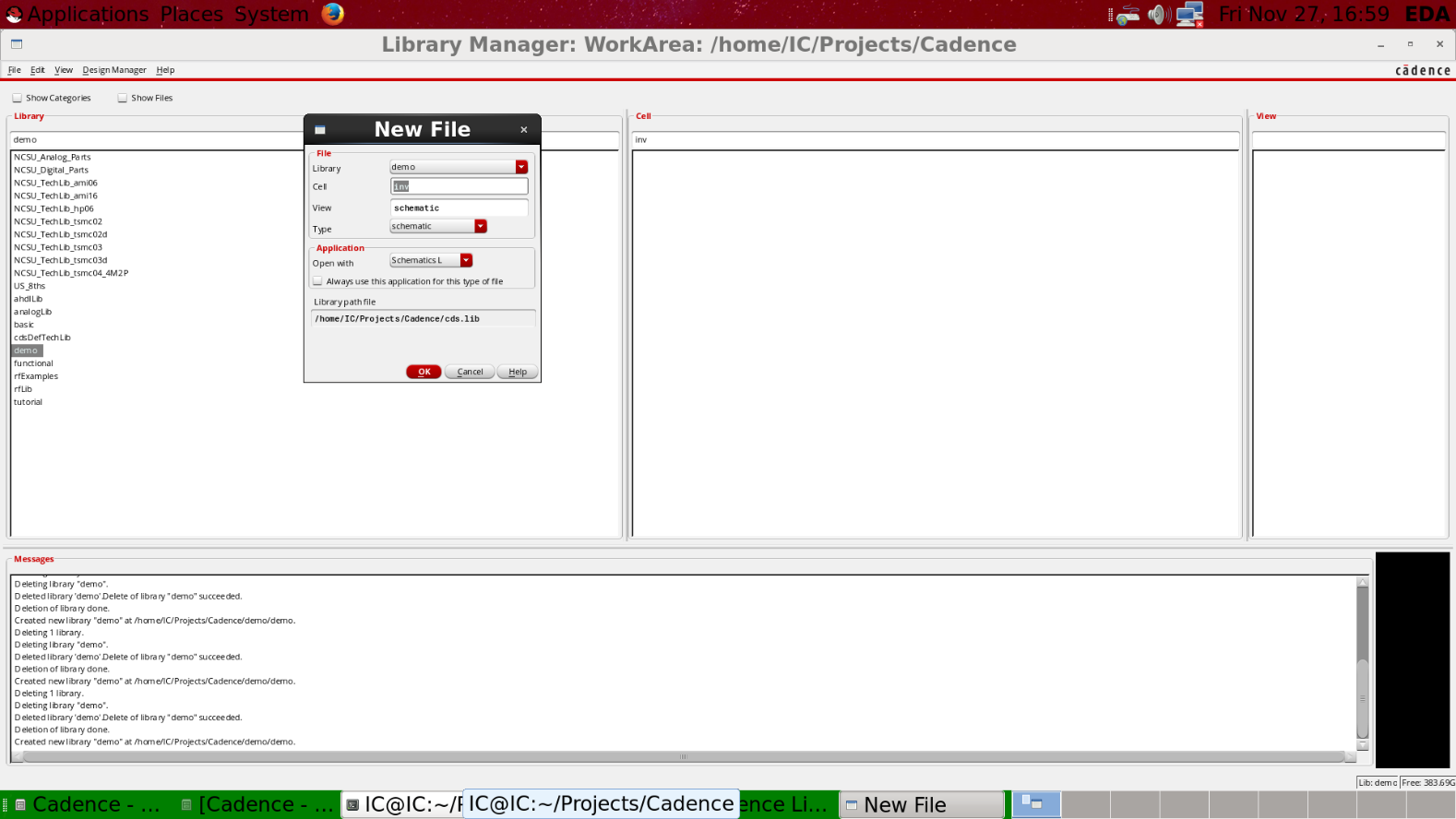

   新建cell，一个反相器原理图，inv schematic

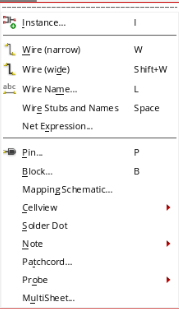

   菜单下有一些常用的快捷键

• i：实例化
• w：连线
• shift + w：总线
• p：端口
• q：更改属性

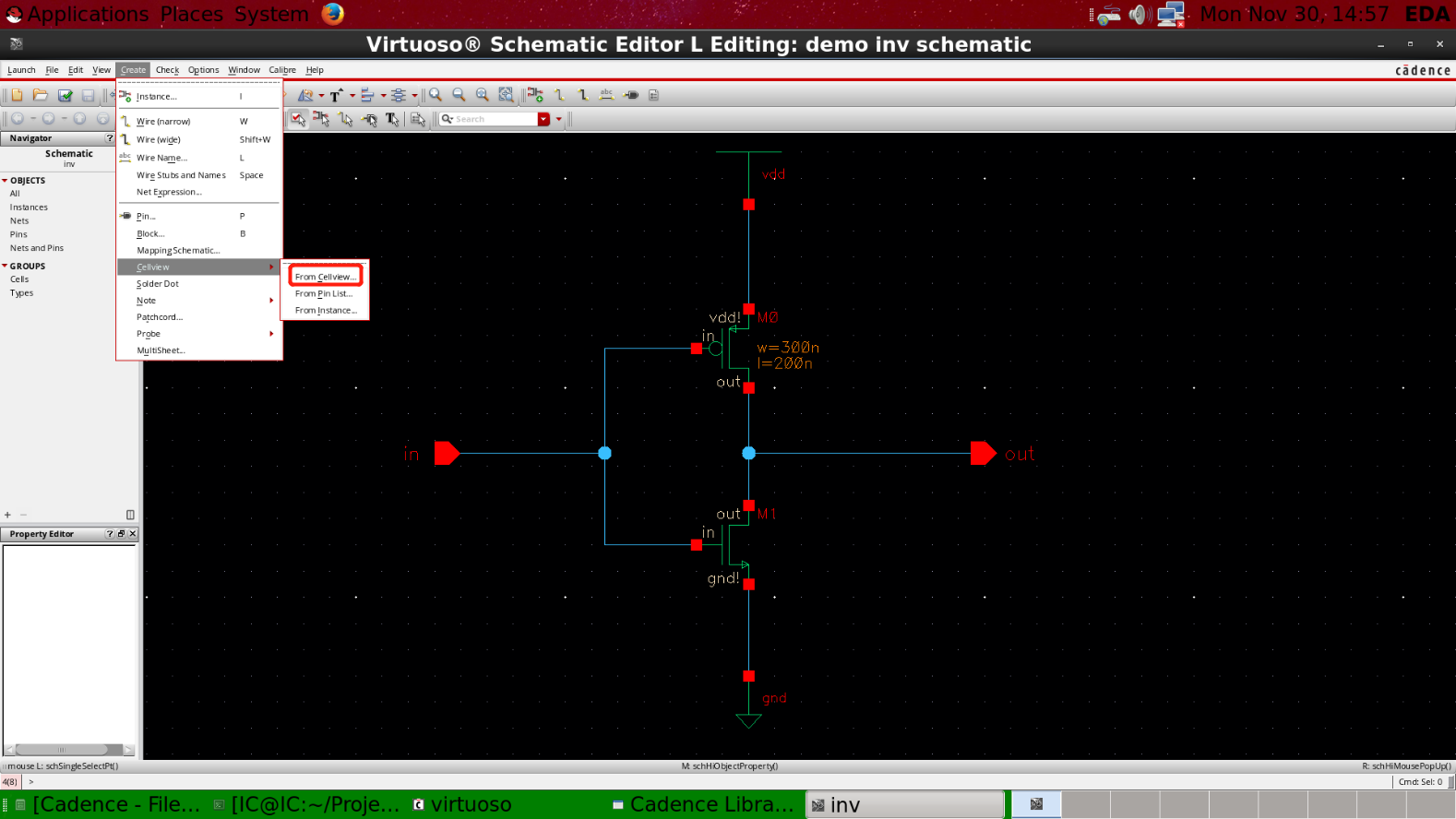

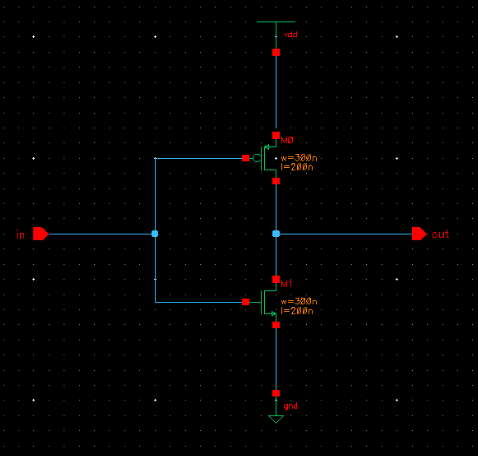

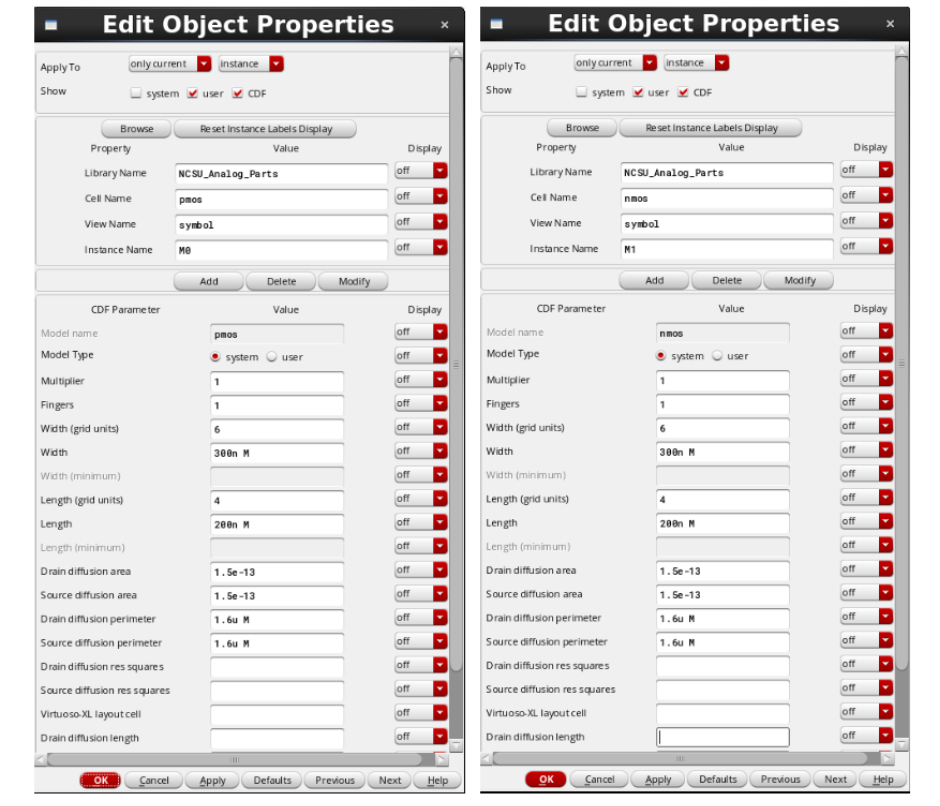

      我们用NCSU_Analog_Parts里面的pmos、nmos、vdd、gnd搭建一个反相器，具体原理图和参数如下图。

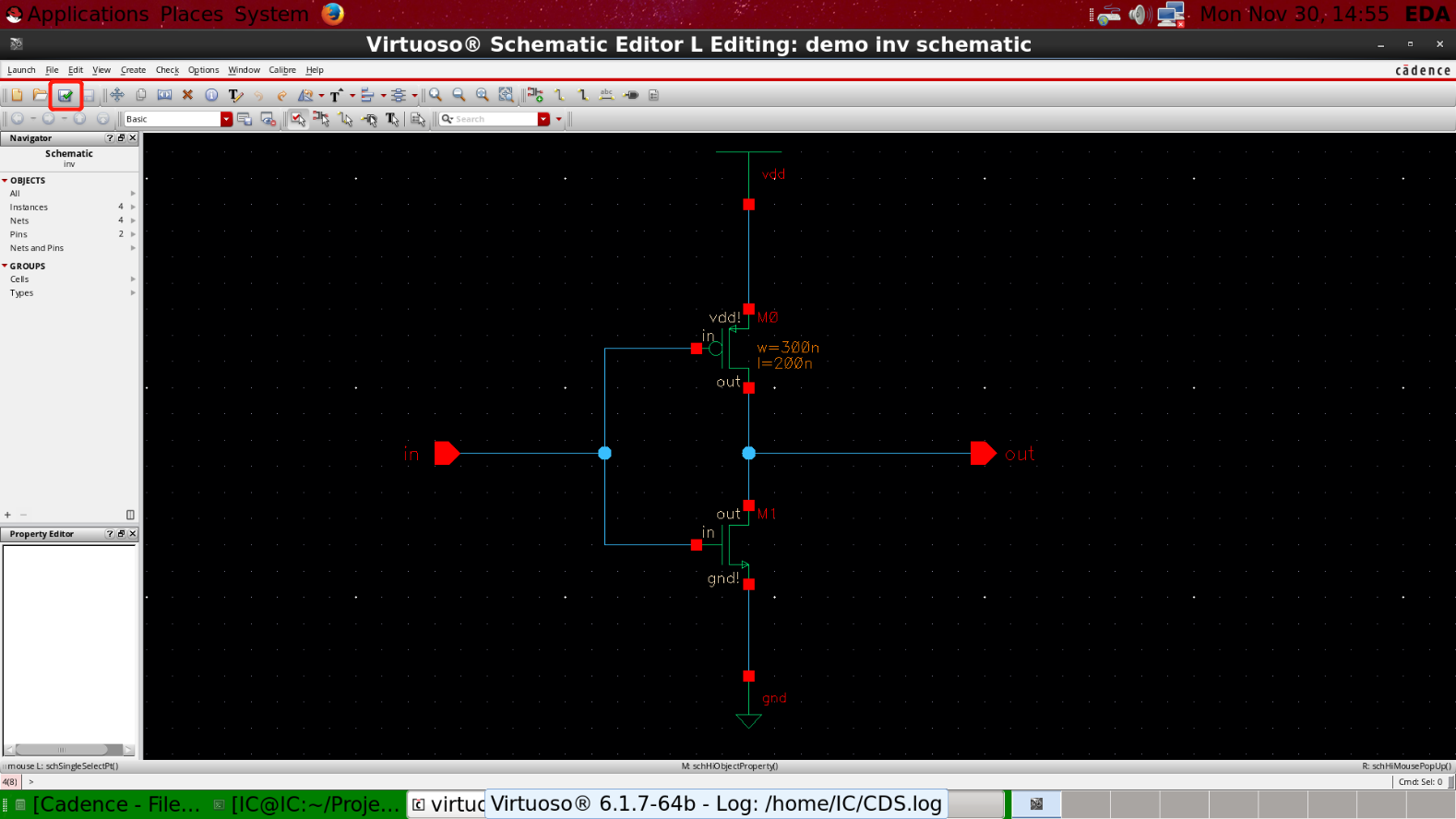

      check and save


      创建符号Symbol（可选）

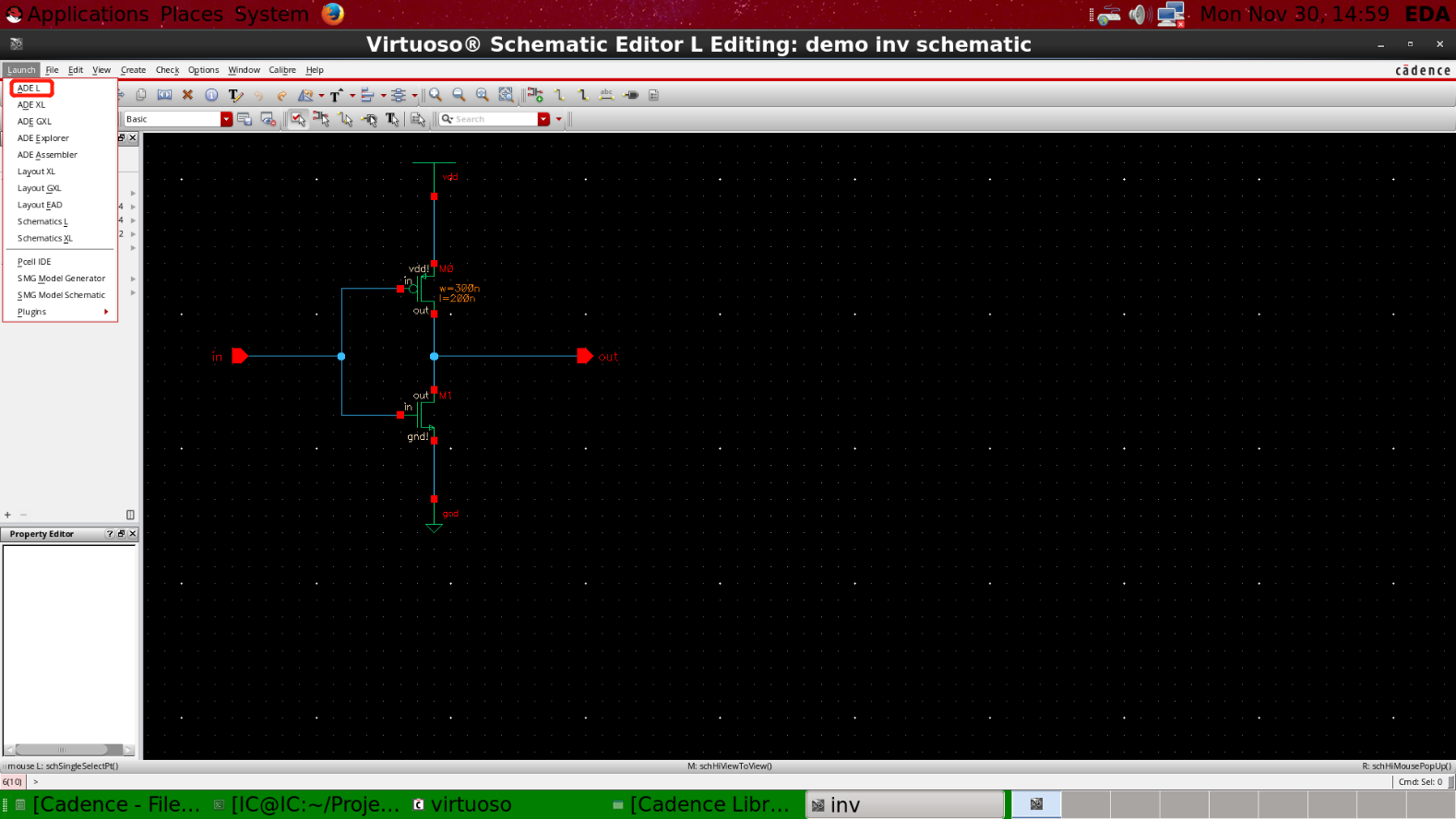

      Spectre仿真，启动ADE（Analog Design Environment）L

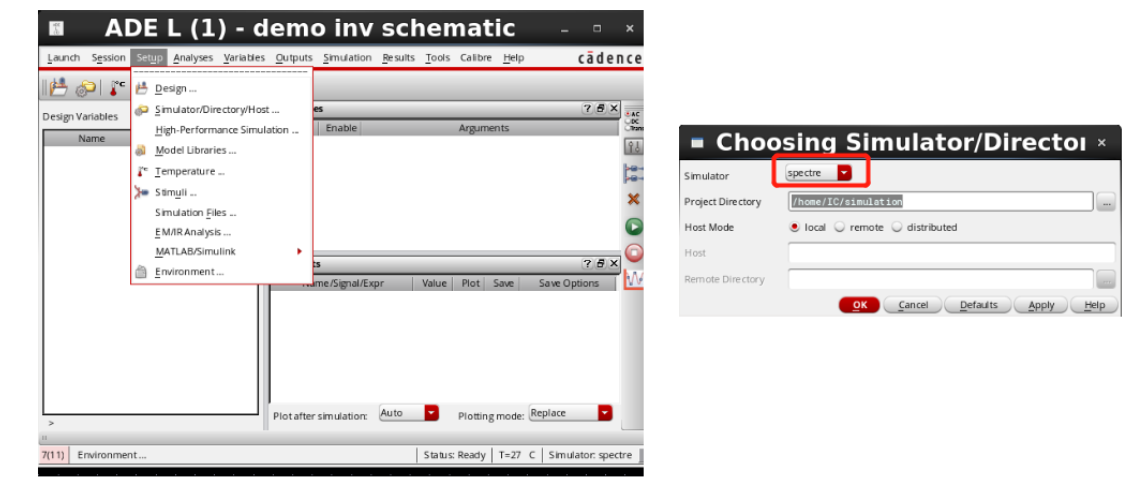

      检查并设置仿真环境为spectre
