SolidWorks实战：轻松绘制管路系统的方法

装配体

三个零件

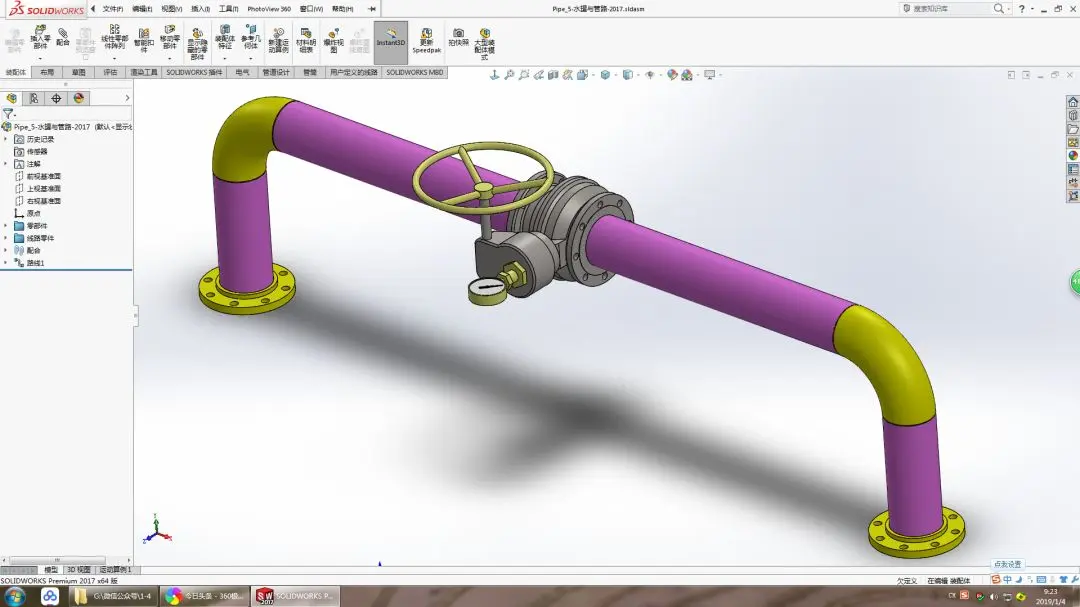

管路1

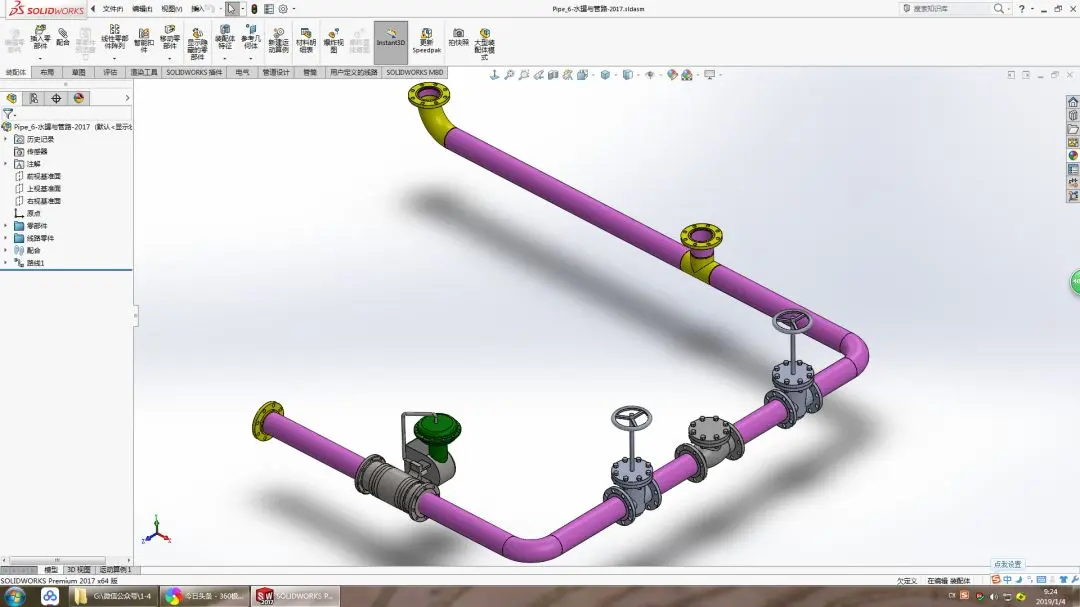

管路2

管路3

建模过程：

画图前先在插件里打开管路插件——Routing

此图用的是SolidWorks2017版

此图用到的所有零件都是软件自带的

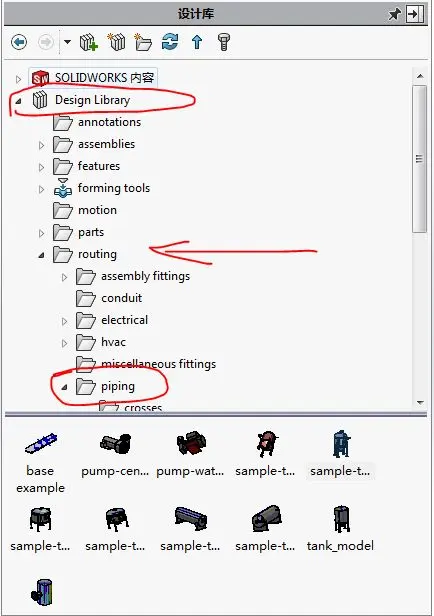

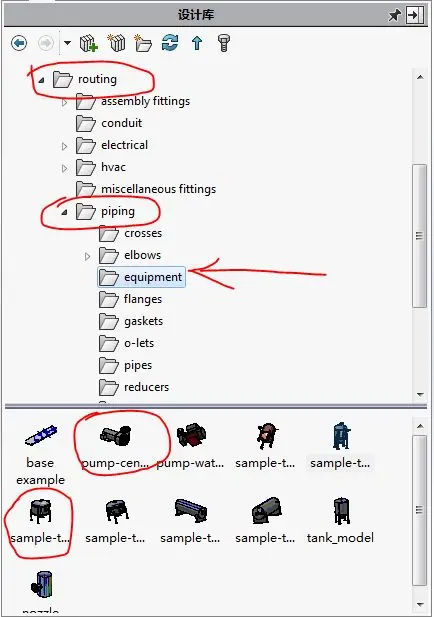

1.新建装配体，在设计库里找到 routing ——piping——equipment

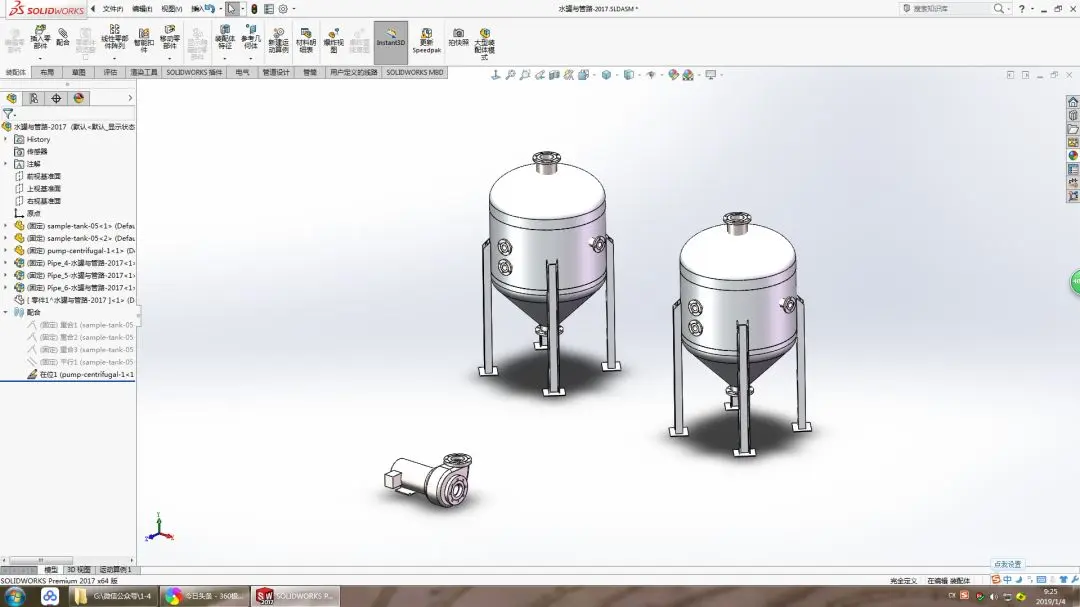

把里面的水罐和水泵拖到装配体当中

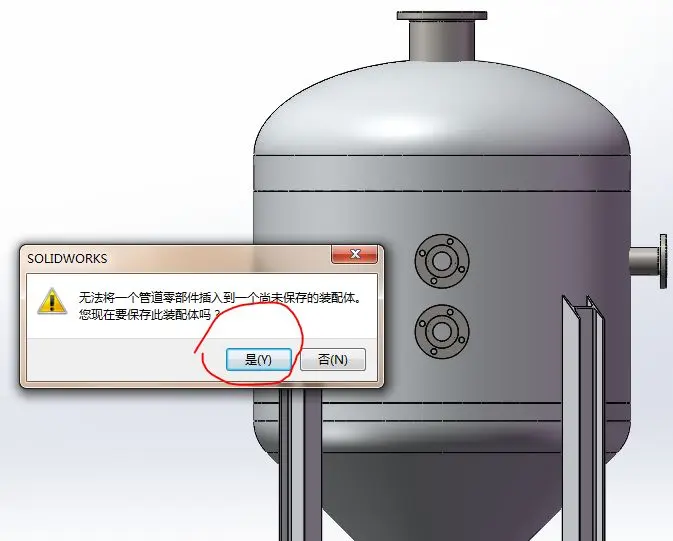

软件提示要先保存装配体，那就保存吧

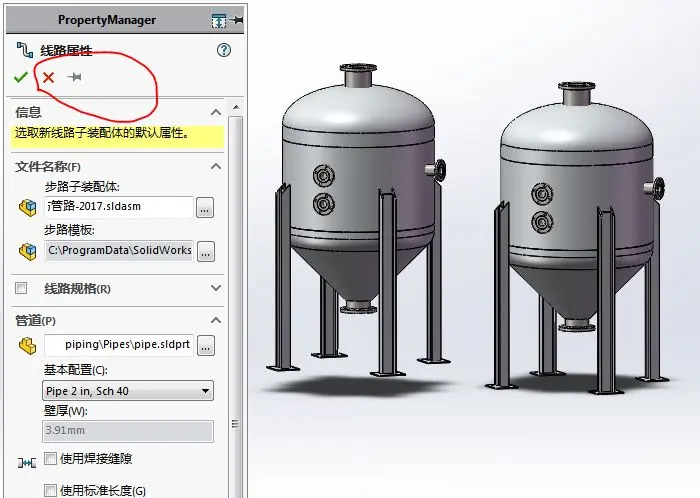

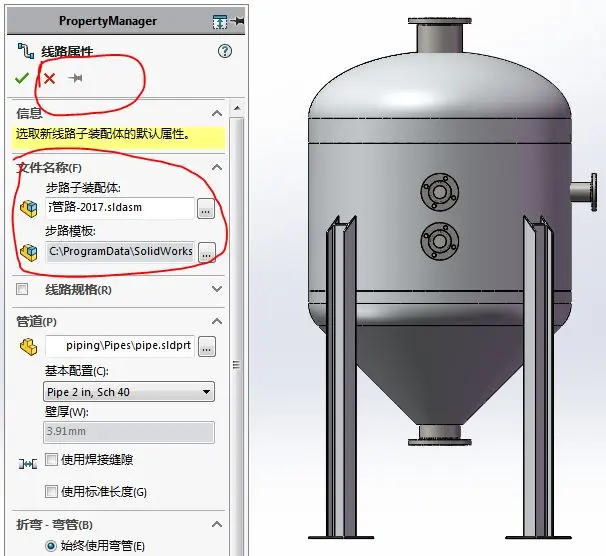

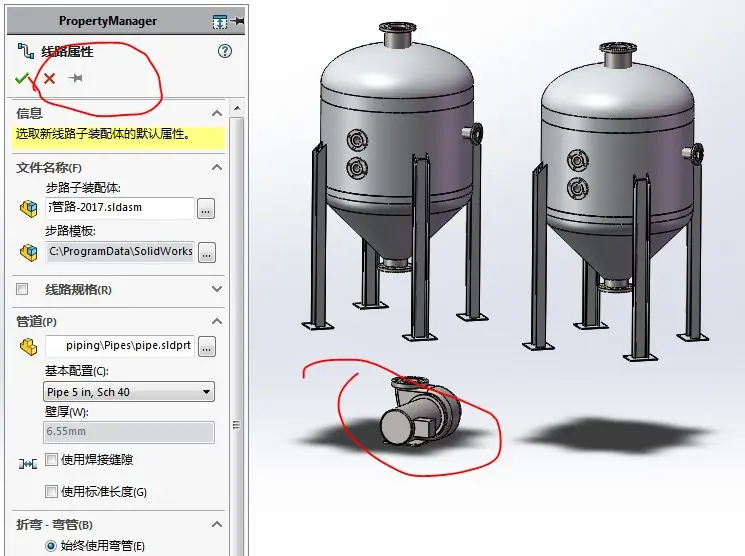

当拖入水灌水，软件提示插入一个新线路的子装配体，这里只要水罐的零件，不要子装配体，所以点 红叉 。

再复制一个水罐，同样只要零件，不要子装配体

拖入水泵，只要零件，不要管路的子装配体

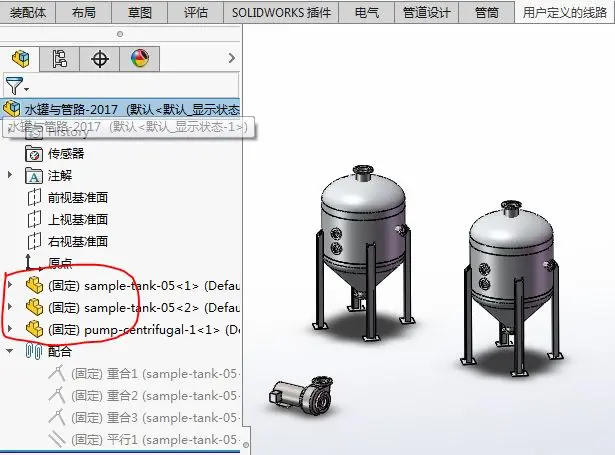

2.用配合调整三个零件的位置，然后固定。水泵距离水罐远一点，方便后面的操作。

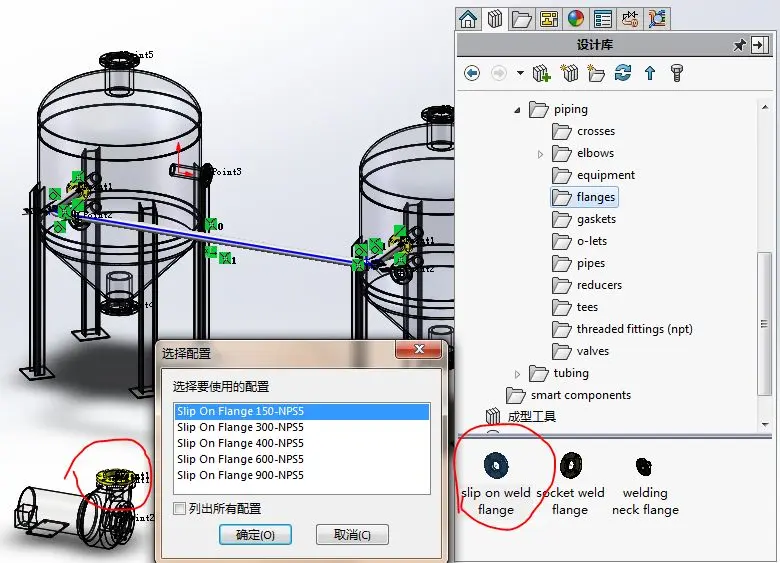

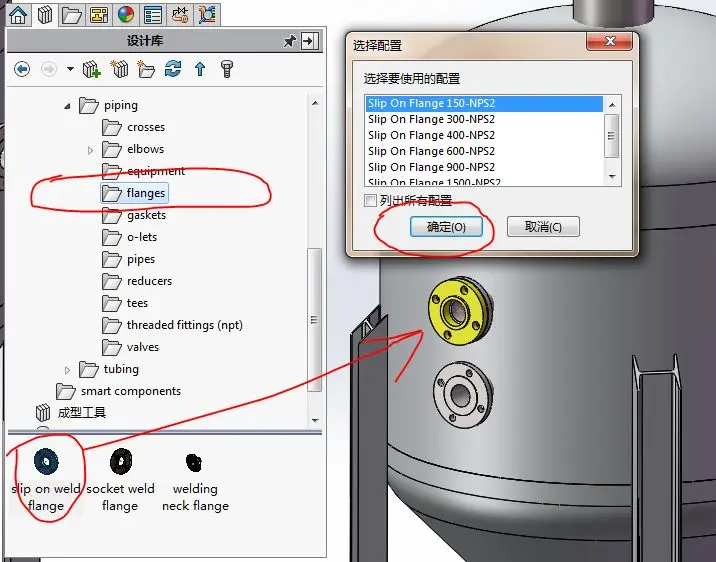

3.在 piping——flanges拖出一个法兰。当靠近水罐的法兰时，软件会自动选择规格并配合。

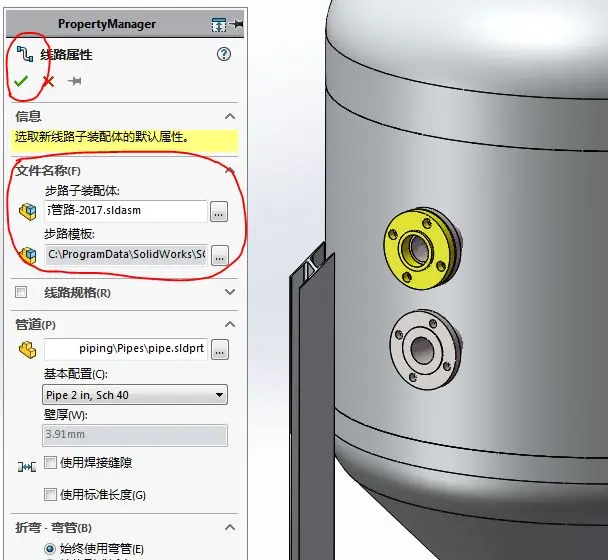

4.因为这次要生成一个管路的子装配体，所以要打钩。

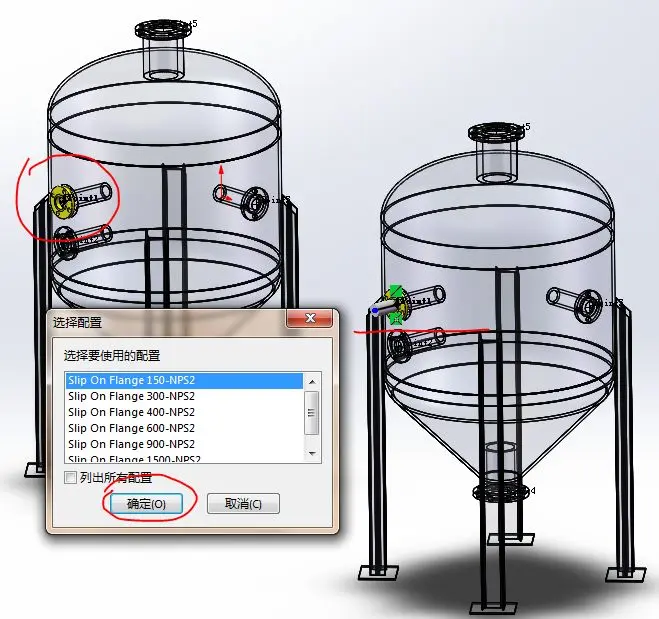

5.给另一个水罐也拖一个法兰。

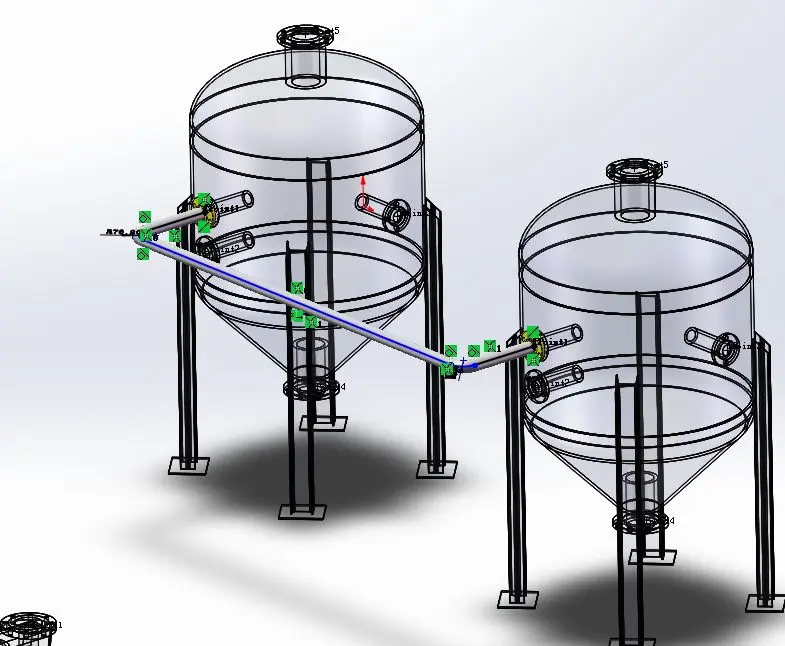

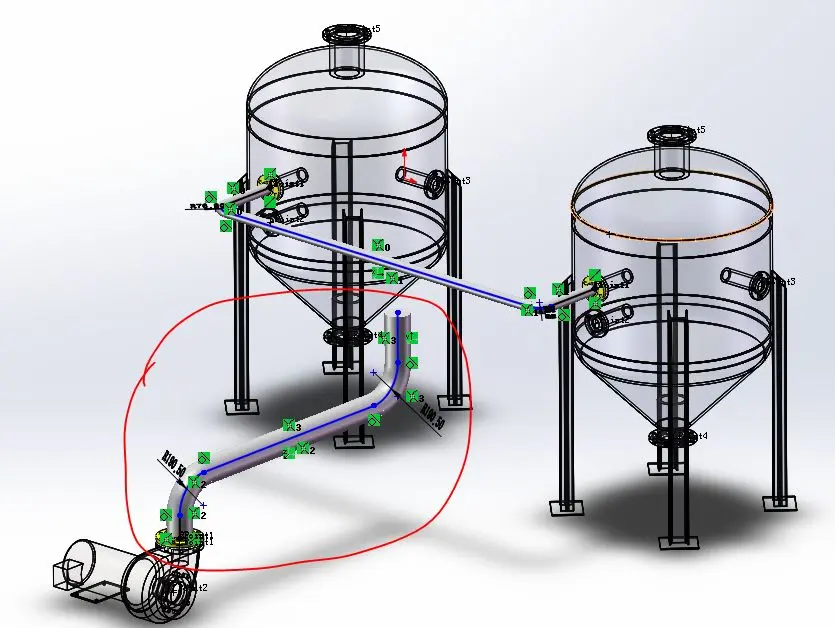

6.用草图的直线连接两个端点，便会自动生成管道。

7.给水泵添加一个法兰。

8.草绘直线后自动生成管道。

9.但是水泵的管道太粗，无法和水罐的管道连接。这里添加一个变径接头( piping——reducers ) 。直接把接头拖到管道上就行。

10.再给水罐之间的管道添加一个三通，按Tab键可以切换三通的方向。

11.两个草图相交，剪裁，再添加一个圆角。

12.给管道上在添加几个阀门。

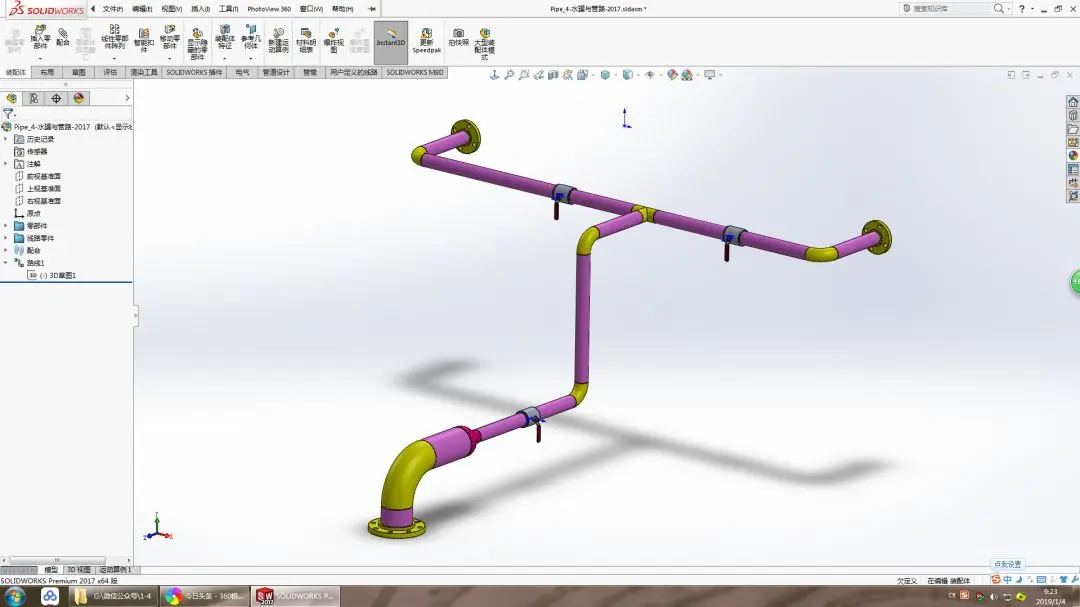

13.第一条管道完成，退出草图。

退出编辑

红圈里的子装配体就是上面绘制的管路

14.可以开始绘制第二条管路了。

15.给水罐顶部添加两个法兰，用直线连接端点。

16.拖一个球阀到草图上。

17.退出草绘，拖出子装配编辑，第二个管路绘制完成。

18.还可以再绘制第三条管路，方法是相同的。

先给水罐底部添加两个法兰和一个三通

再给水泵侧面添加一个法兰

然后用直线连接

再给线路上拖一些其他东西

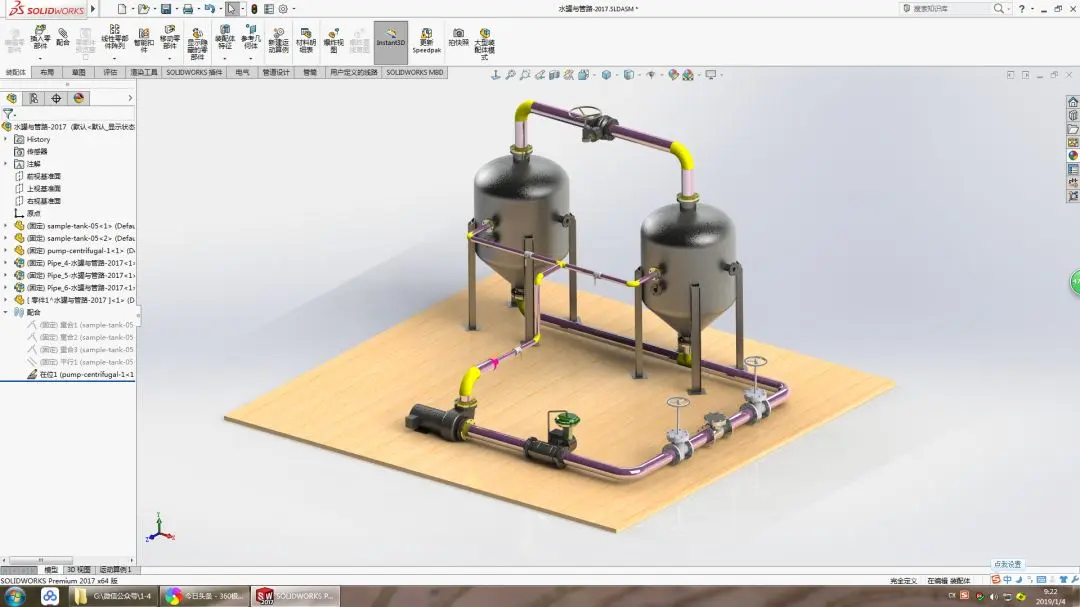

19.完成，此图包含三个大零件（水罐和水泵），3个管路子装配体（每个子装配体里有许多软件生成的零件和路线）。
