在EPLAN的 设计 中，涉及到端子的问题，特别是多层端子，往往都不会怎么设置，我为此找到了解决方法：

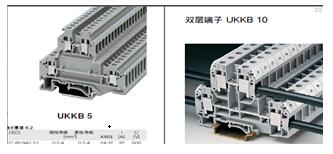

这是双层的

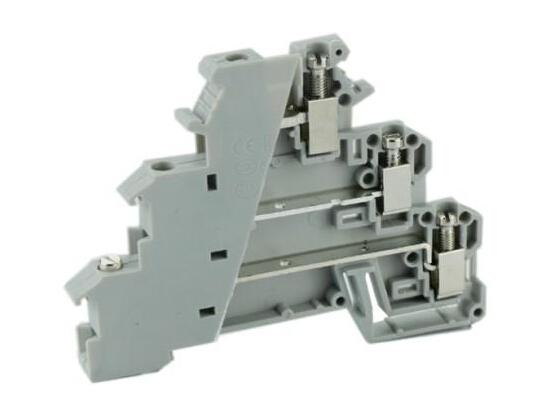

还有多层的
那么在图中该如何表示呢？

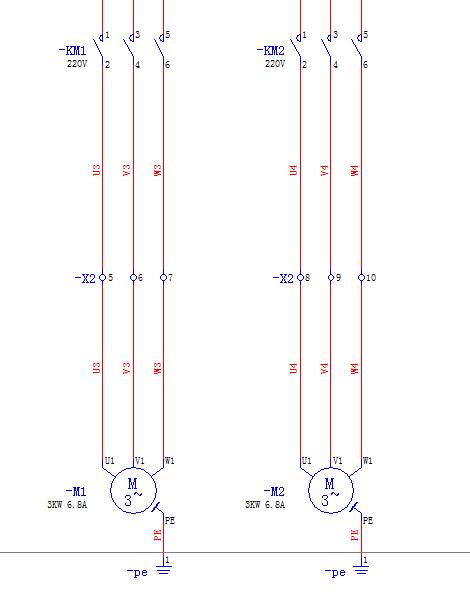

1，设备 标识符 要一致，图中，X2的5-7为3个端子的下面一层，8-10为上面一层，都是X2端子
2.设定端子层号，也就是端子的上下层，这样定义：

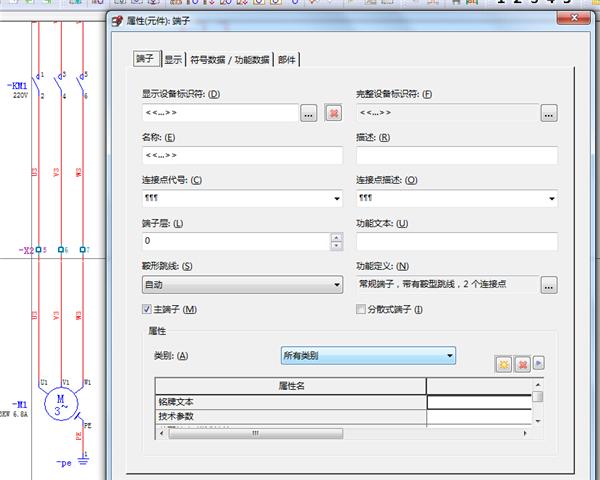

从图中，不难看出，上面一排三个端子，我设定了第0层，为主端子（一般电流较大）

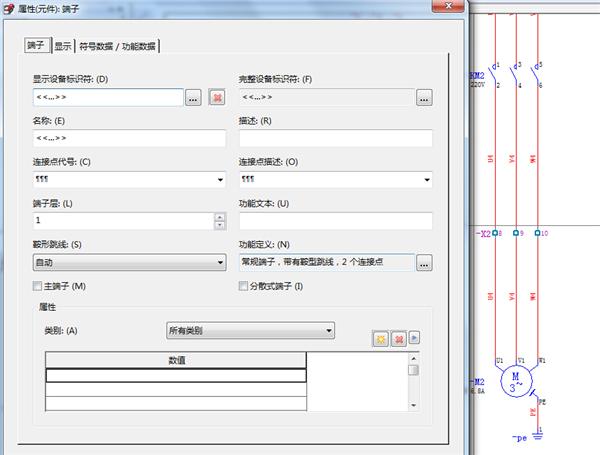

下面一排设为第1层，取消勾选主端子，当然一个端子可以有多个主端子。一般双层的端子都只有一个主端子。
当然我这样做只是一个示范，还得考虑电流符合等情况的。
