Cadence OrCAD Capture CIS数据库与Altium Designer数据库搭建配置

【前言】

Hello，大家好，今天星仔想跟大家分享Cadence OrCAD Capture CIS和 Altium   Designer本地数据库的搭建与配置，下面是系统和软件的版本信息：

1、操作系统： Windows   10

2、 Microsoft Access 2013

3、Cadence 16.6 OrCAD Capture CIS

4、Altium Designer 20.0.13

【OrCAD搭建配置CIS库】

1、建立原理图库及PCB封装库

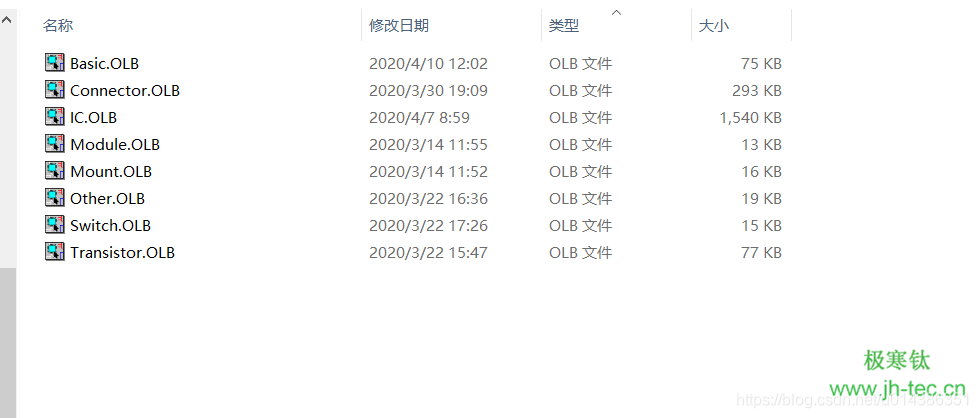

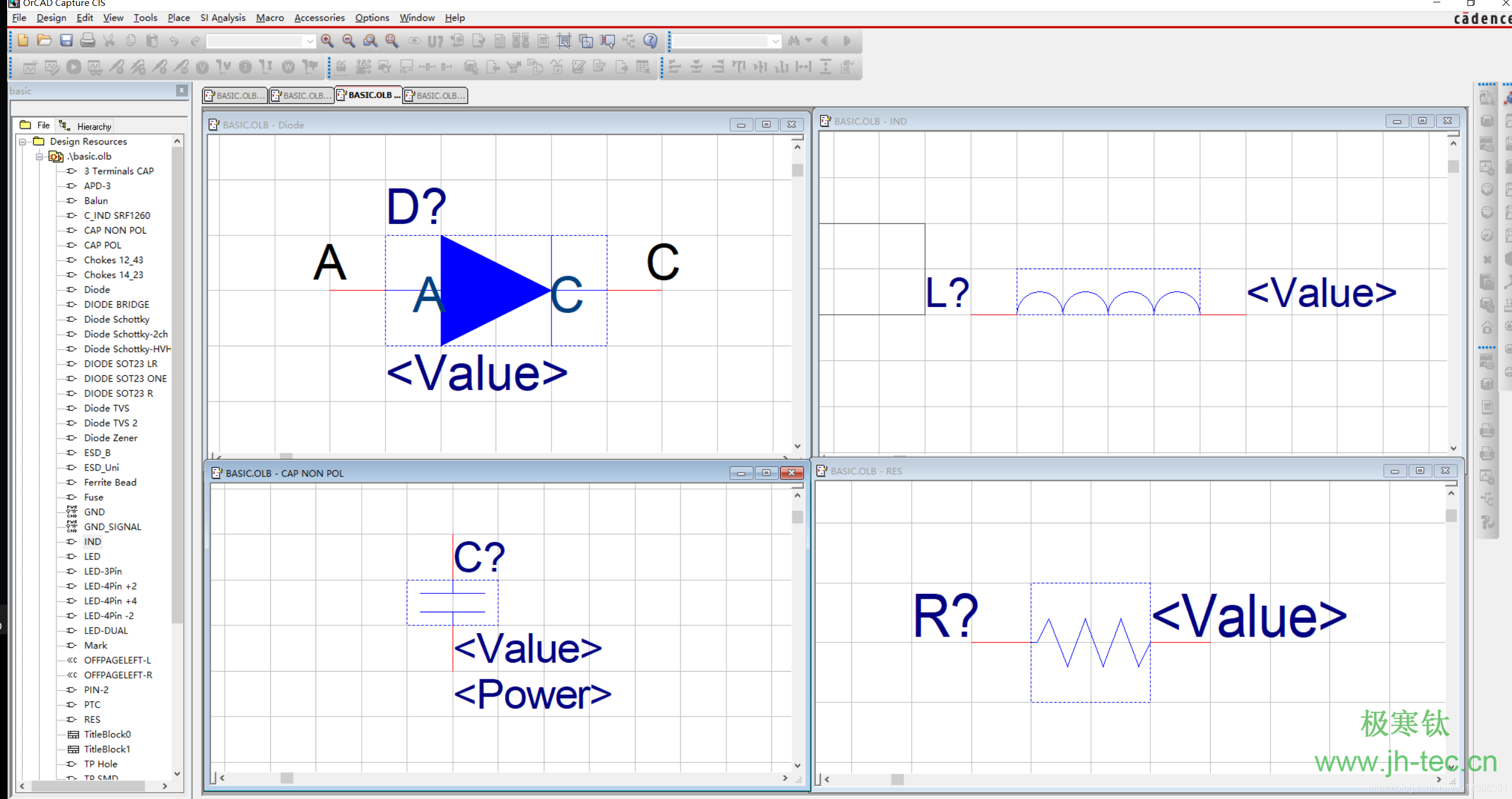

建立原理图库，保存至E:\Library\Cadence_Lib\SCH_LIB（ 文件夹  地址可自选）

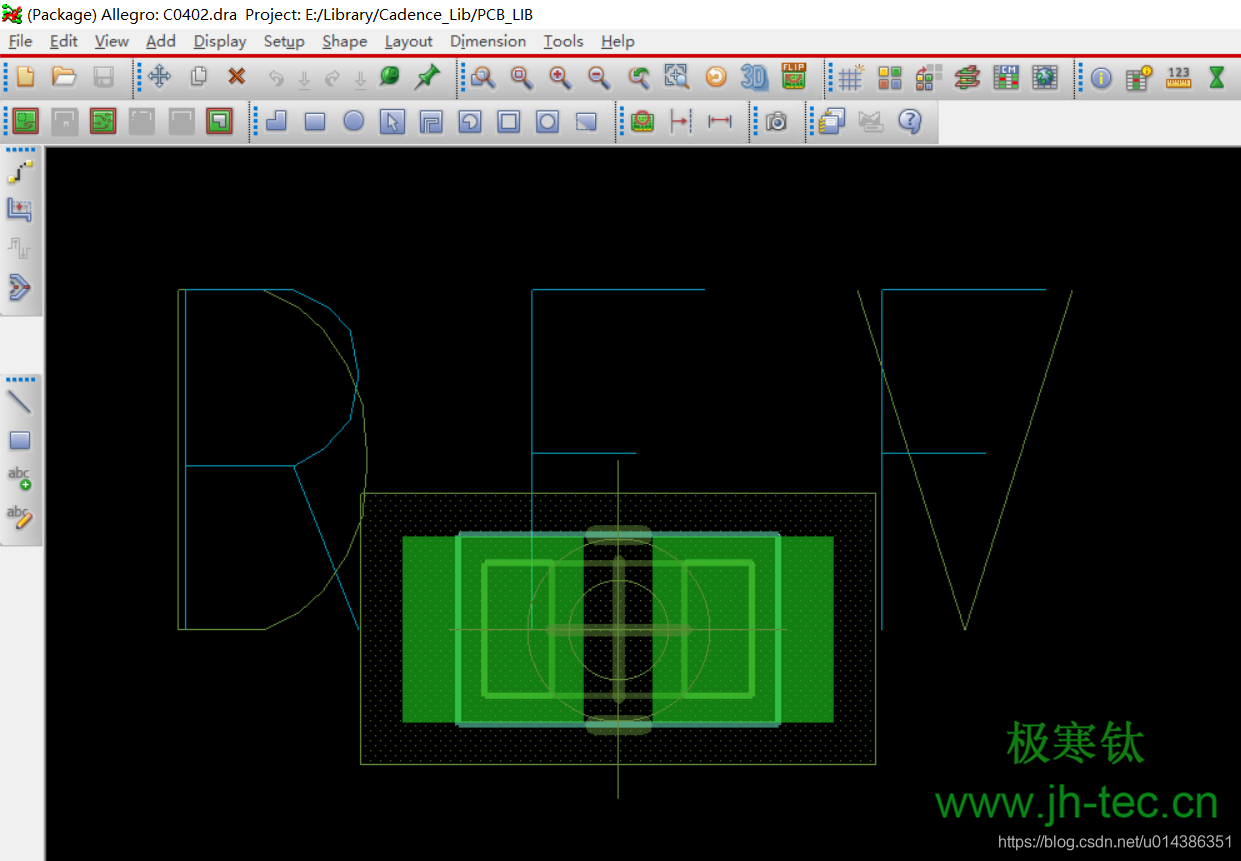

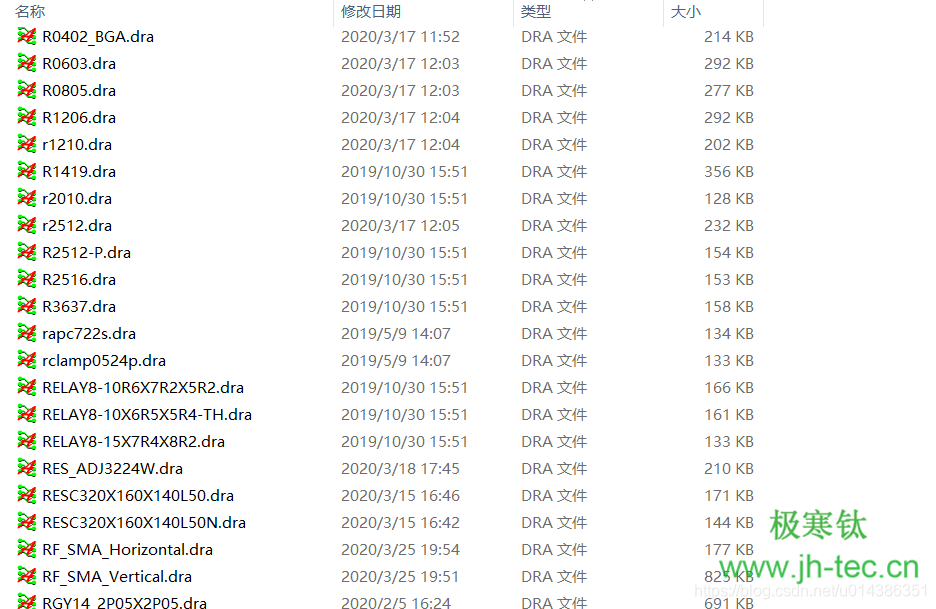

建立PCB封装库，保存至E:\Library\Cadence_Lib\PCB_LIB（文件夹地址可自选）

2、创建Access数据库

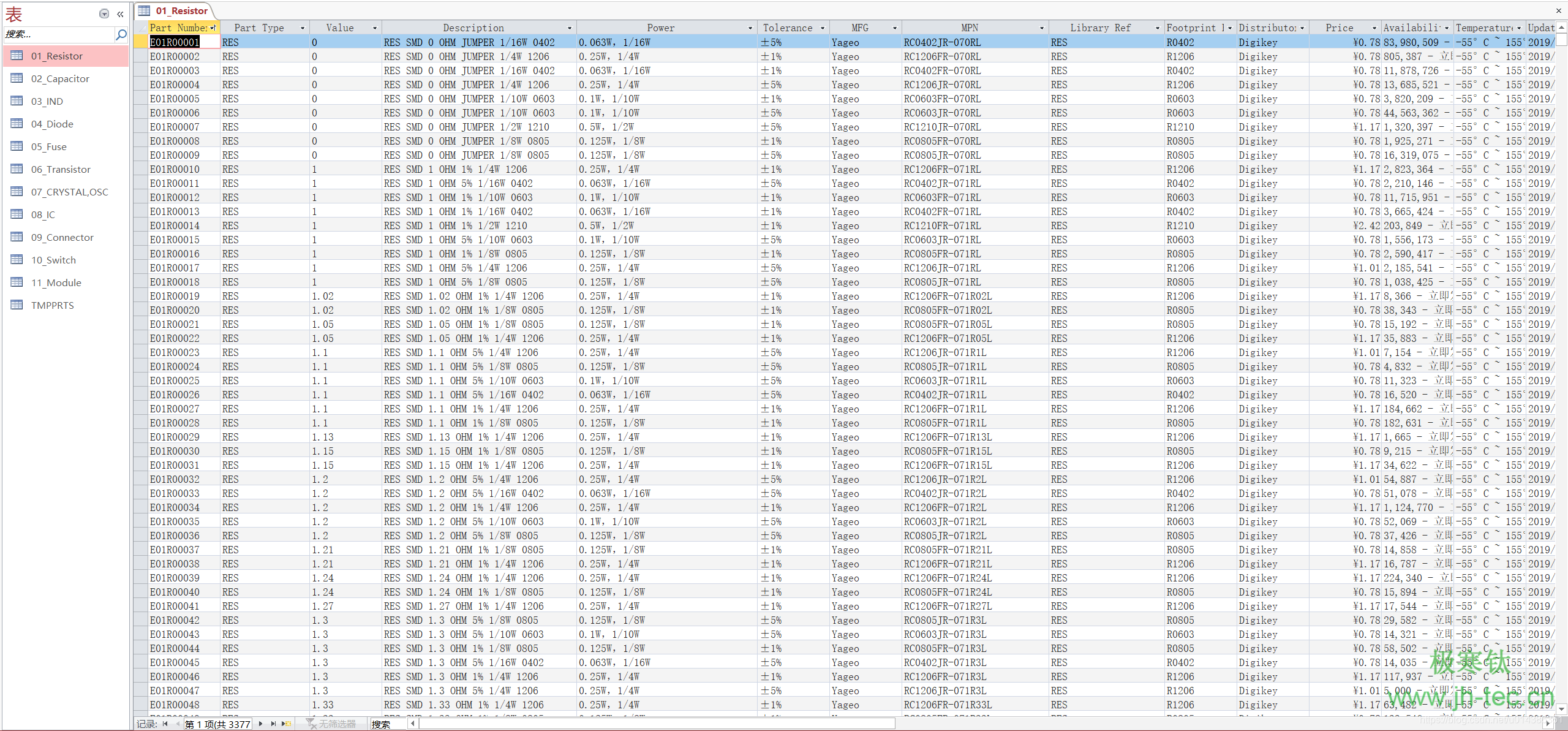

打开Access软件。1）新建mdb或accdb数据库文件；2）新建数据表；3）根据自己需要添加相关字段；

以下是对我自己添加字段的简要说明：

Part Number：器件编号

Part Type：器件种类

Value：参数值（对应原理图库中的'<Value>'）

Description：器件描述

Power：器件电源相关属性

Tolerance：容差

Library Ref：原理图封装命名（对应原理图库的命名）

Library Path：原理图库文件地址（主要用于AD）

Footprint Ref： PCB封装 命名（对应PCB封装的命名）

Footprint Path：PCB封装库文件地址（主要用于AD）

MFG：器件厂家

MPN：器件厂家编码

Distributor：供应商

Price：价格（人民币）

Availability：供货情况

CompentLinkDescription：器件手册描述

ComponentLink1URL：器件手册地址

Temperature：器件工作温度

Updated time：信息更新时间

将建立好的Library.mdb文件保存至E:\Library（地址可自选）

3、配置本地数据源

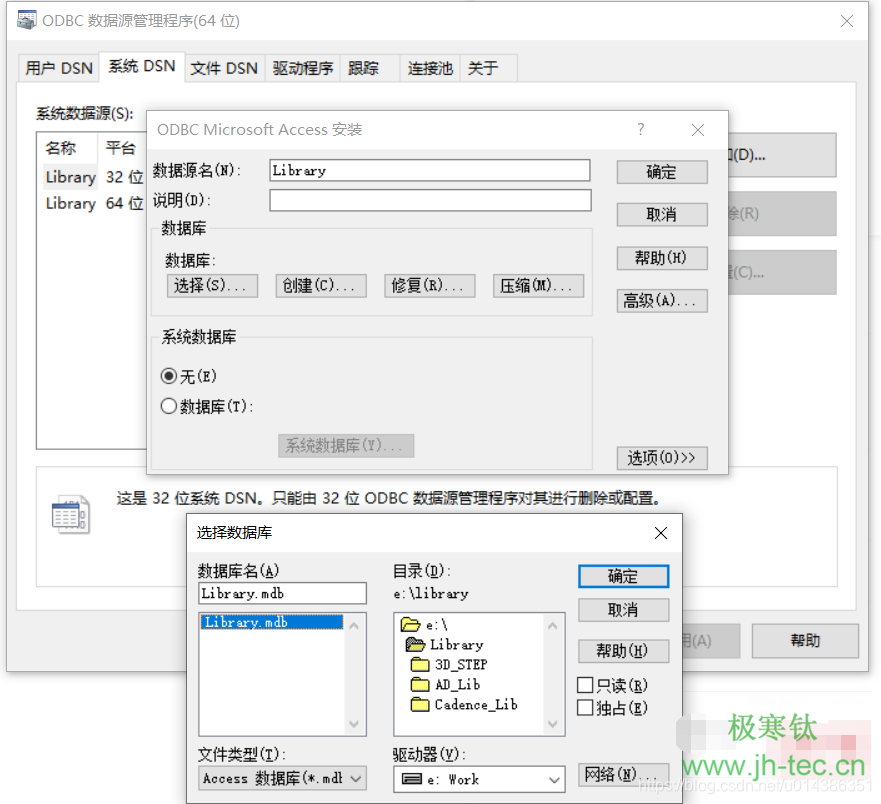

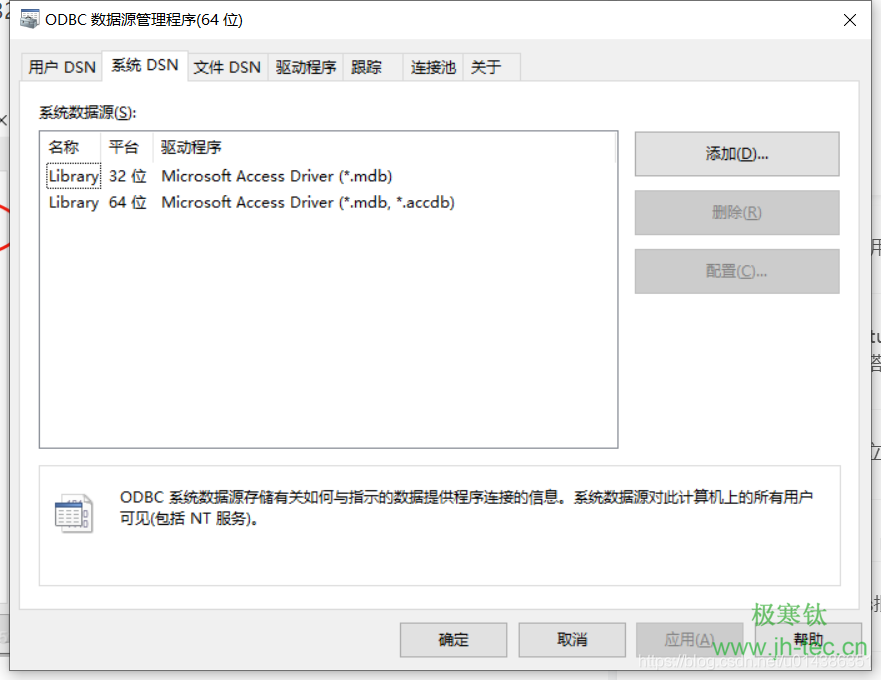

1）打开控制面板-管理工具，找到数据源（ODBC） 64位。Tips：64位如果配置失败，请以管理员身份运行C:\Windows\SysWOW64\odbcad64.exe  或者尝试使用数据源（ODBC） 32位

2）添加上面创建的数据库文件Library.mdb

到此，数据源配置结束

4、配置OrCAD客户端

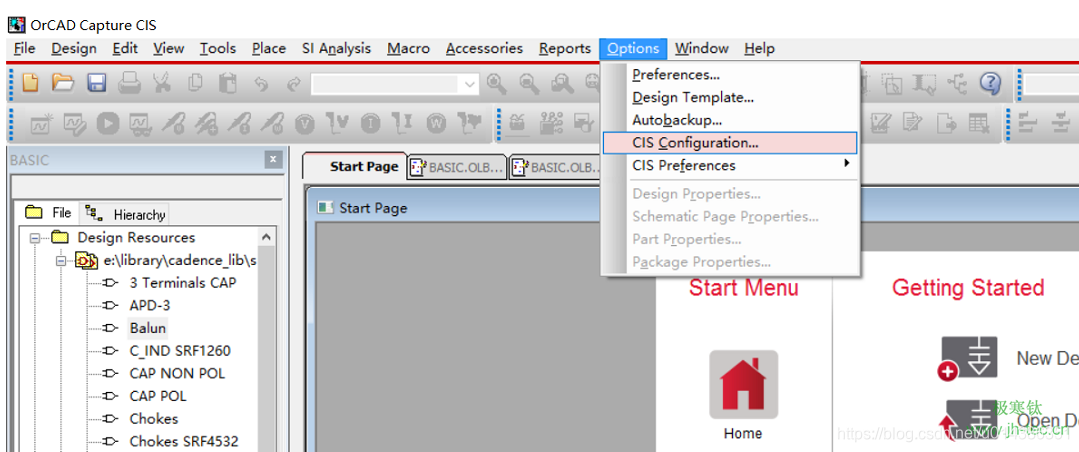

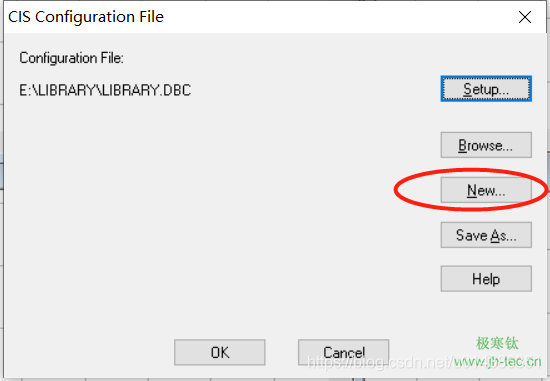

启动Design Entry CIS，点击Options-CIS configuration

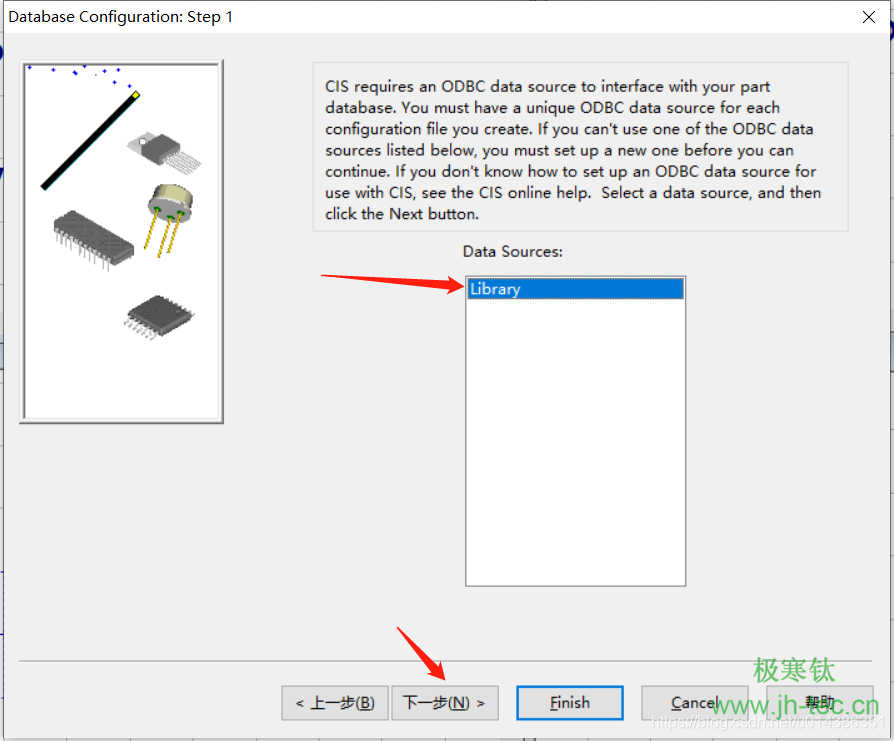

1）选择刚刚创建的数据源；

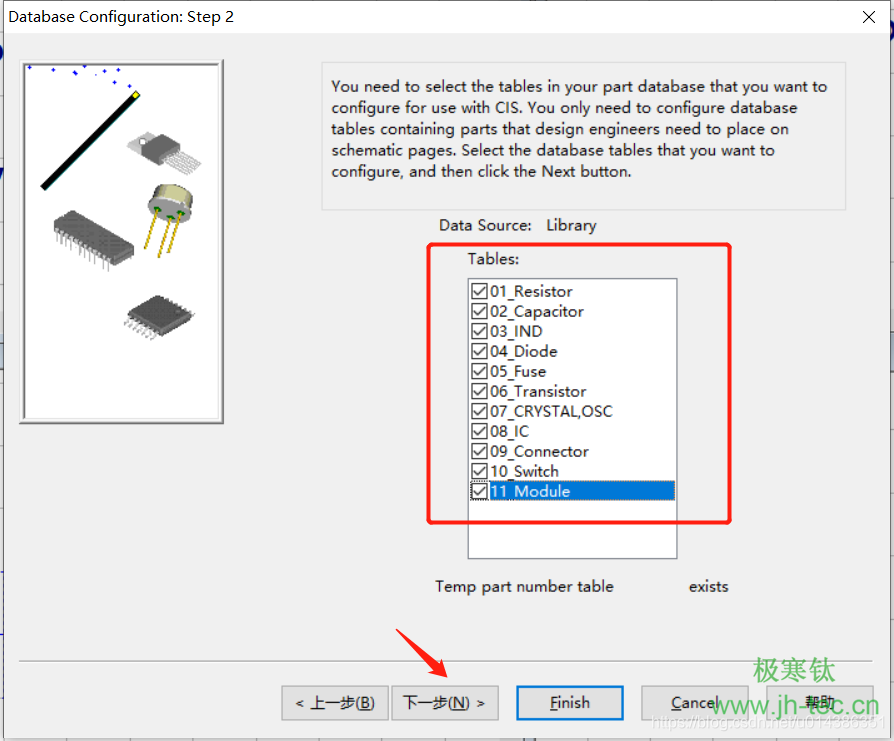

2）勾选需要显示的Tables；

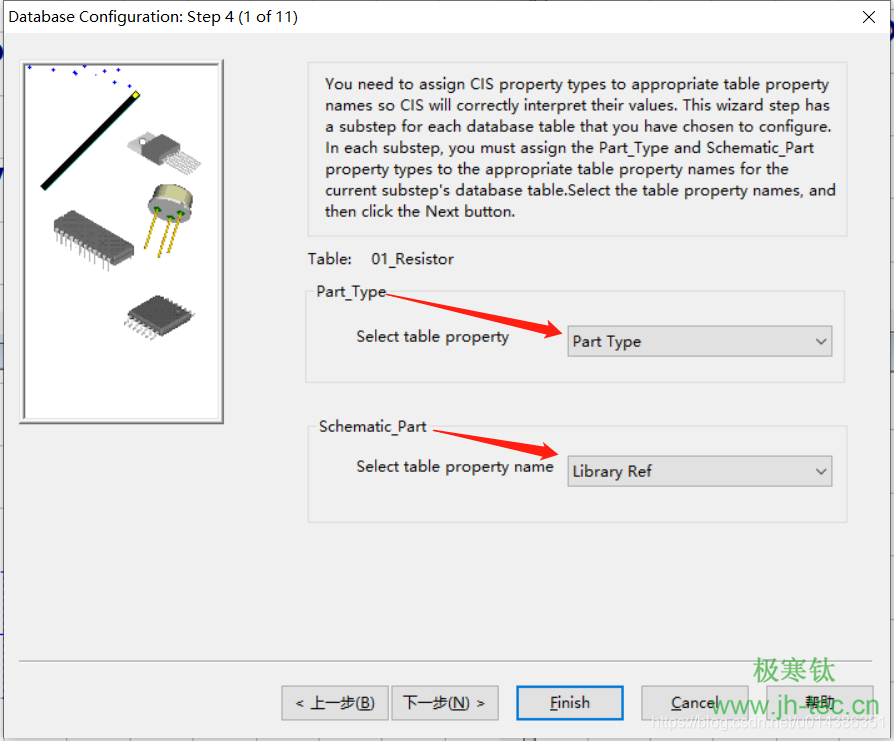

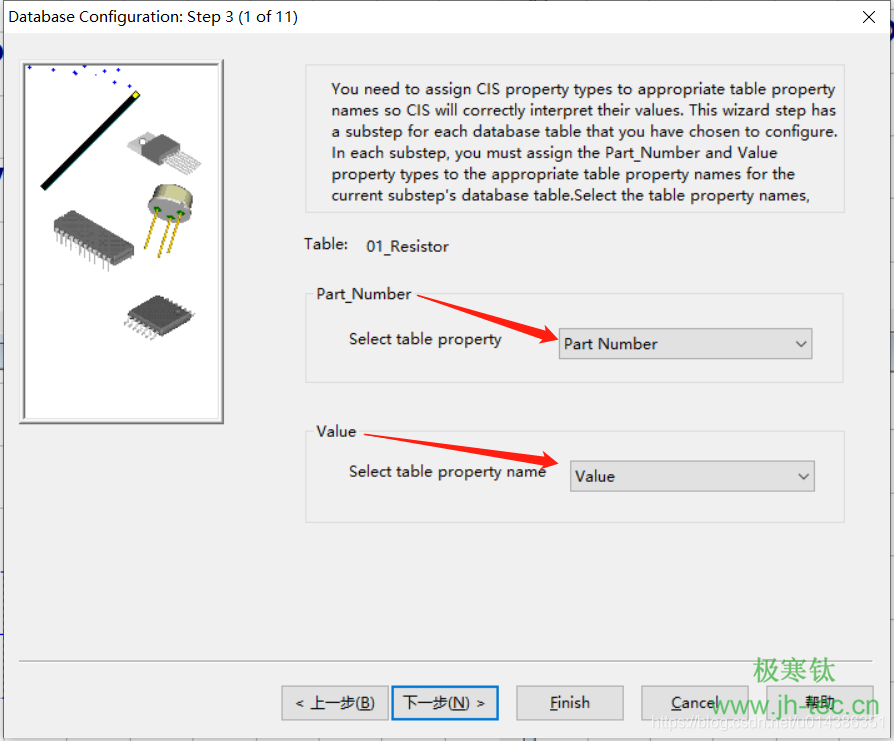

3）选择对应的属性选项；

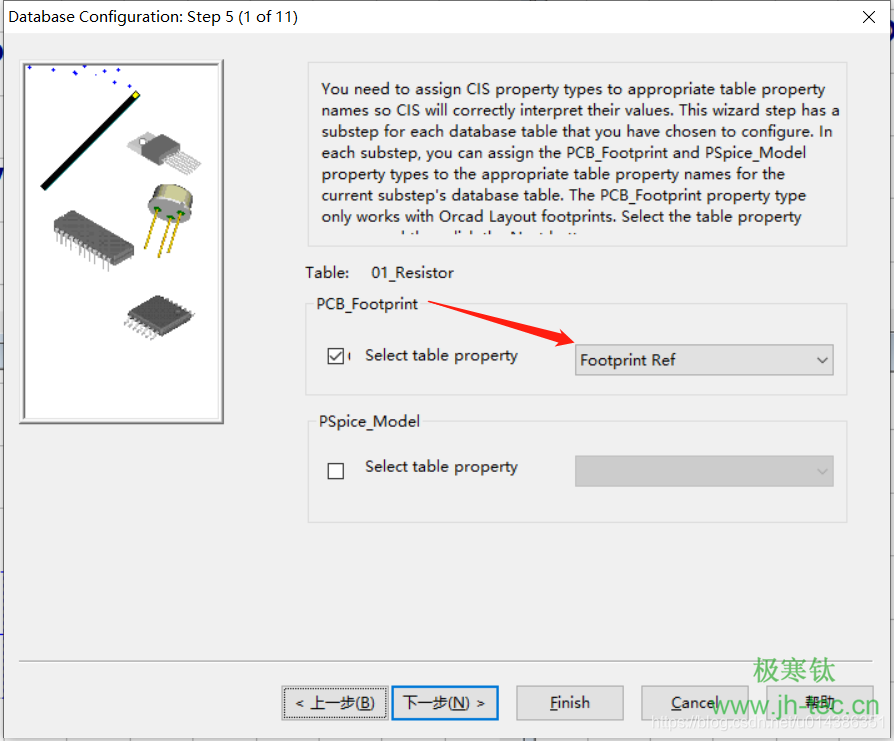

4）选择PCB Footprint的对应属性；

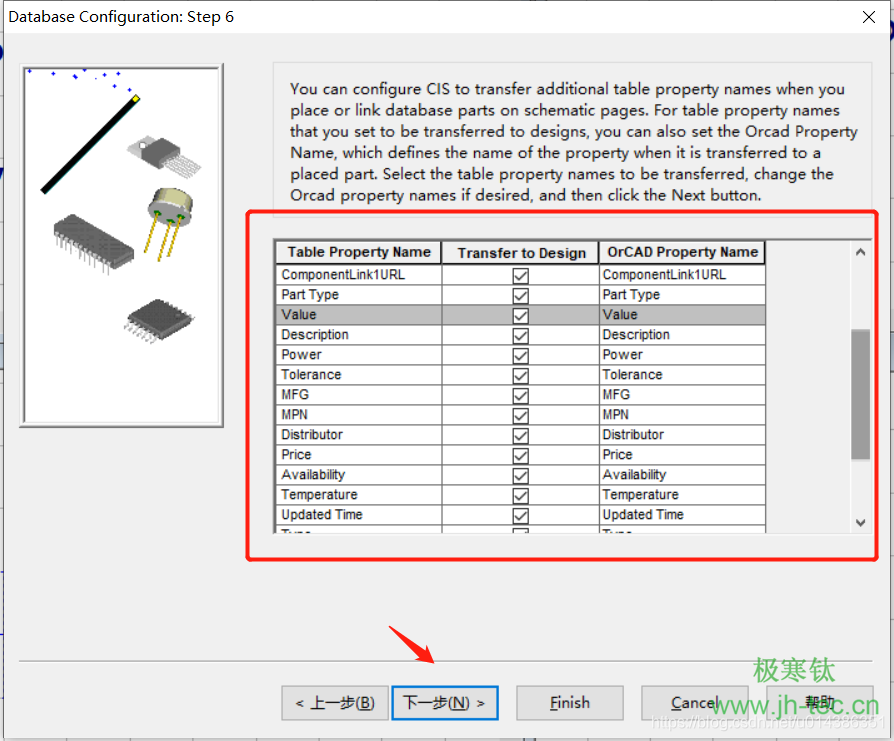

5）选择希望显示的属性:

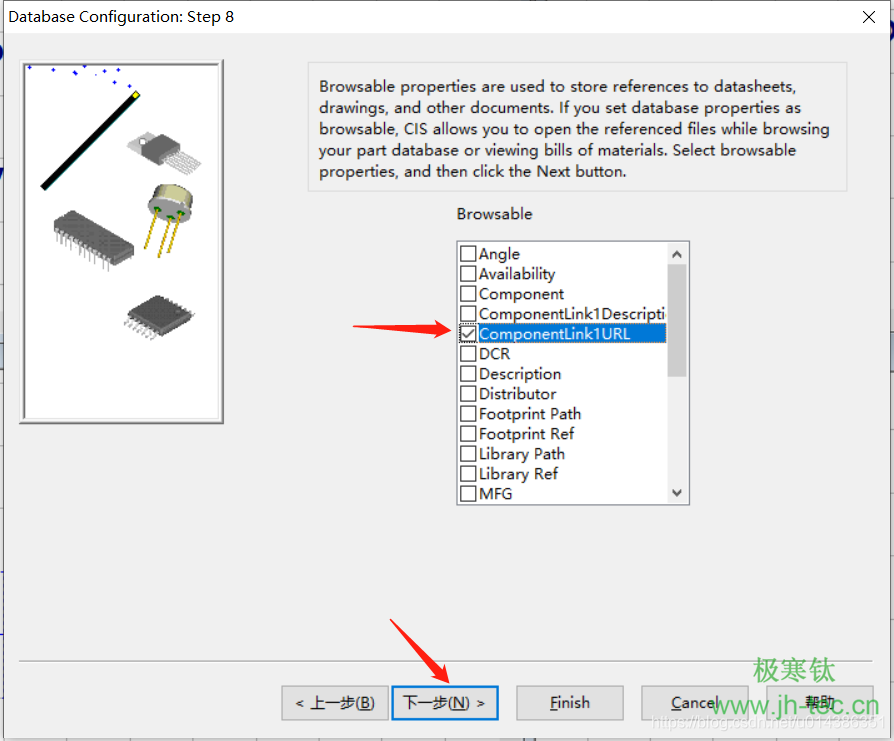

6）配置超链接属性；

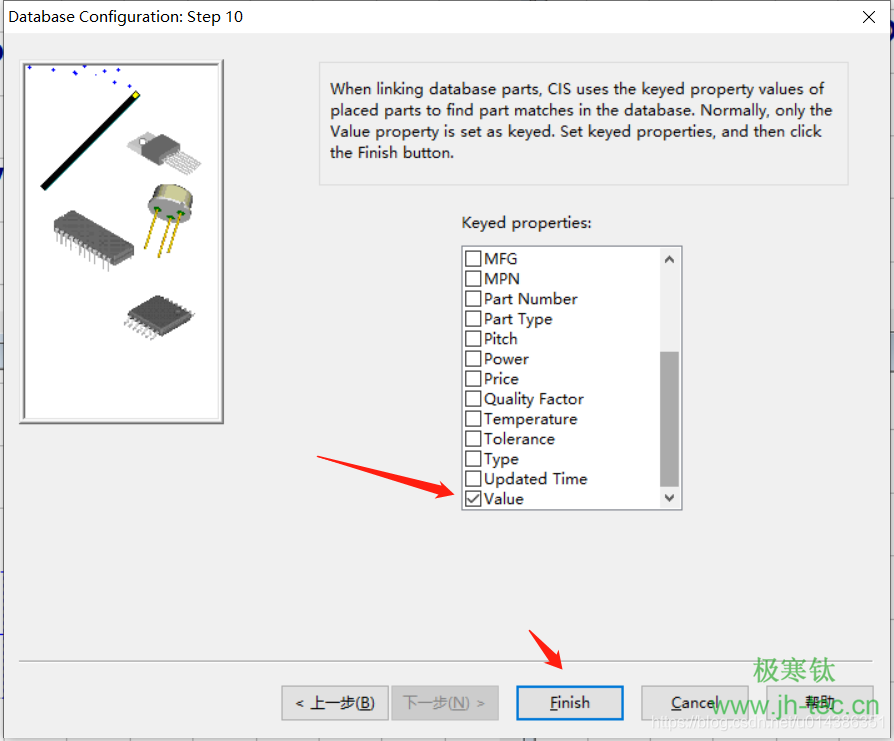

7）配置关键属性，直接点击Finish；

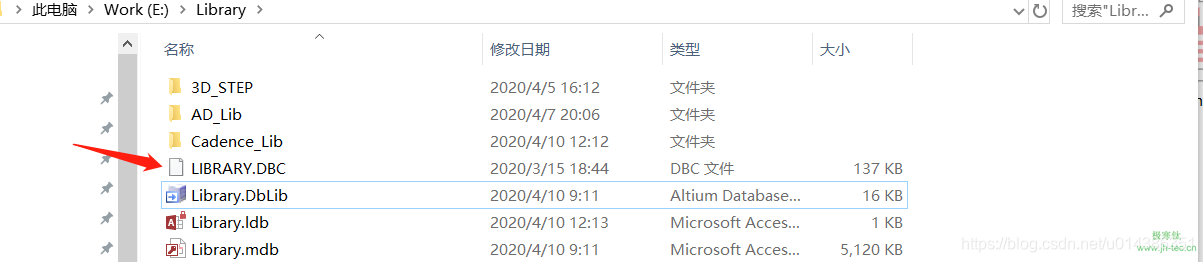

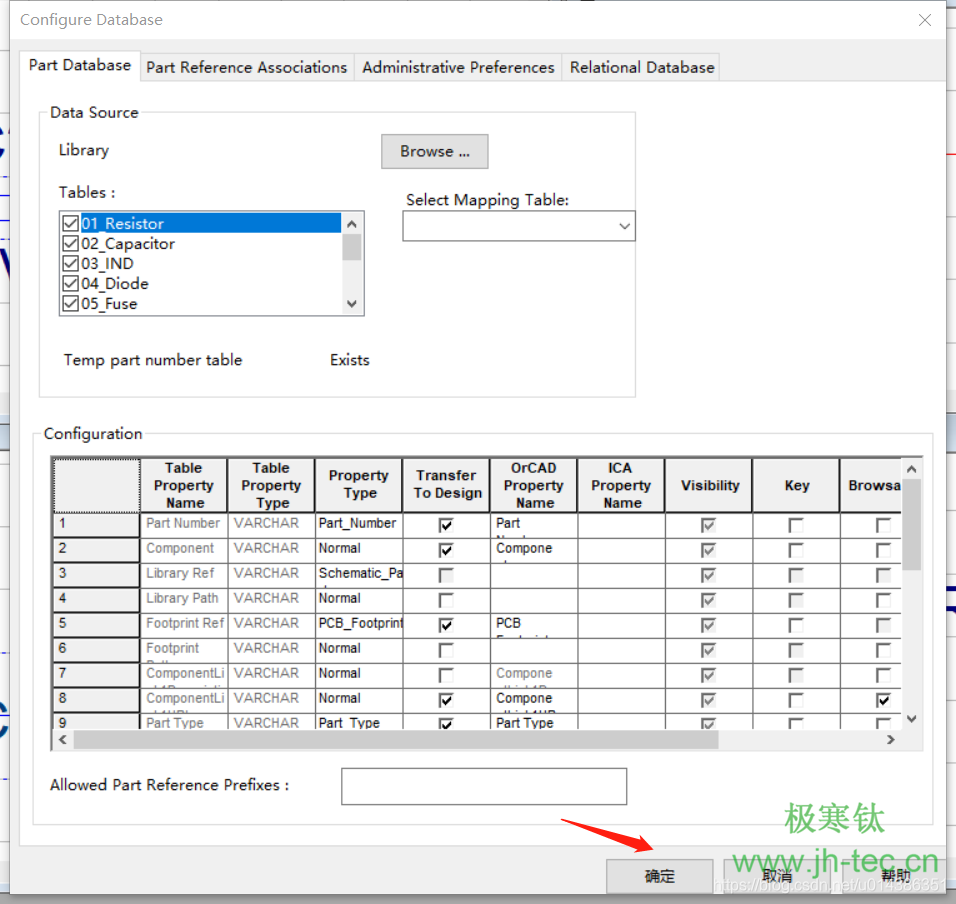

8）等待弹出界面，点击确定，保存Library.dbc文件

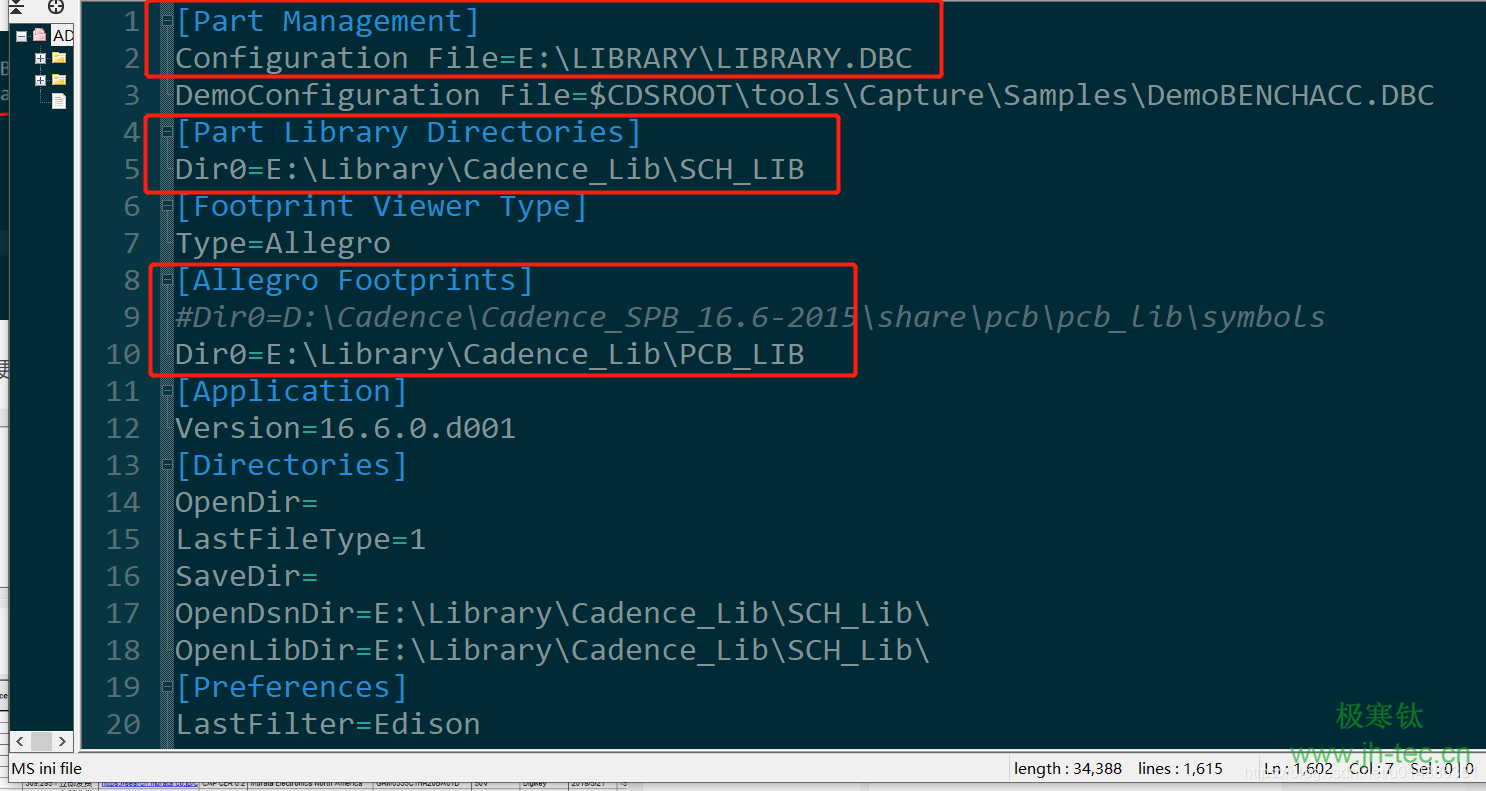

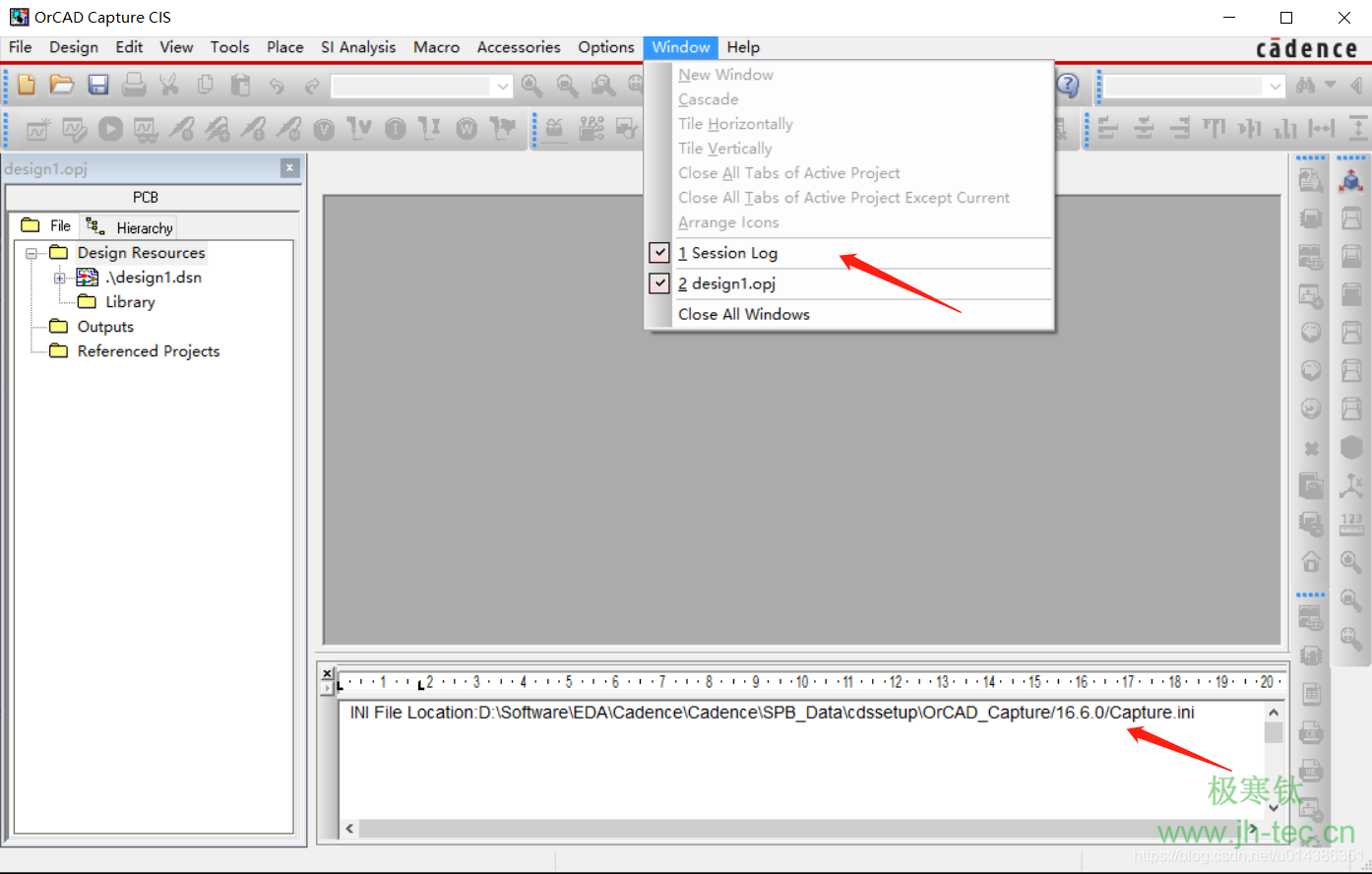

9）在session log窗口找到Capture.ini文件的位置，然后打开Capture.ini文件，添加原理图库的位置（可同时添加PCB Footprint的位置）。

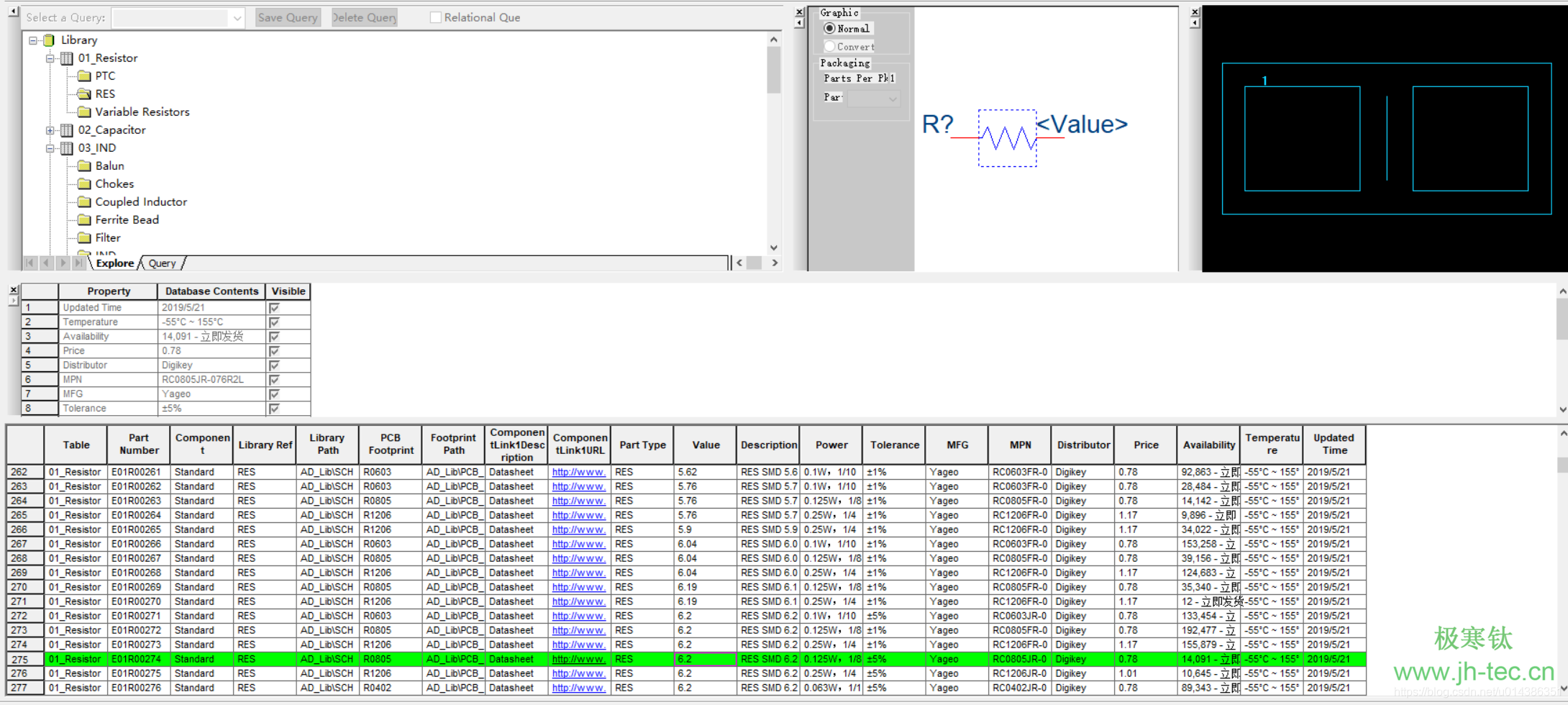

10）整个配置过程到此结束，打开软件，按z键便可调用CIS库

【AD数据库配置】

1、建立原理图库及PCB封装库

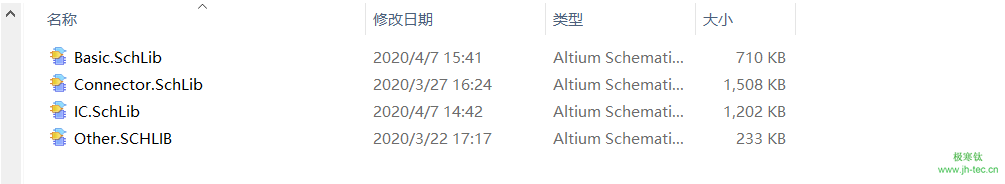

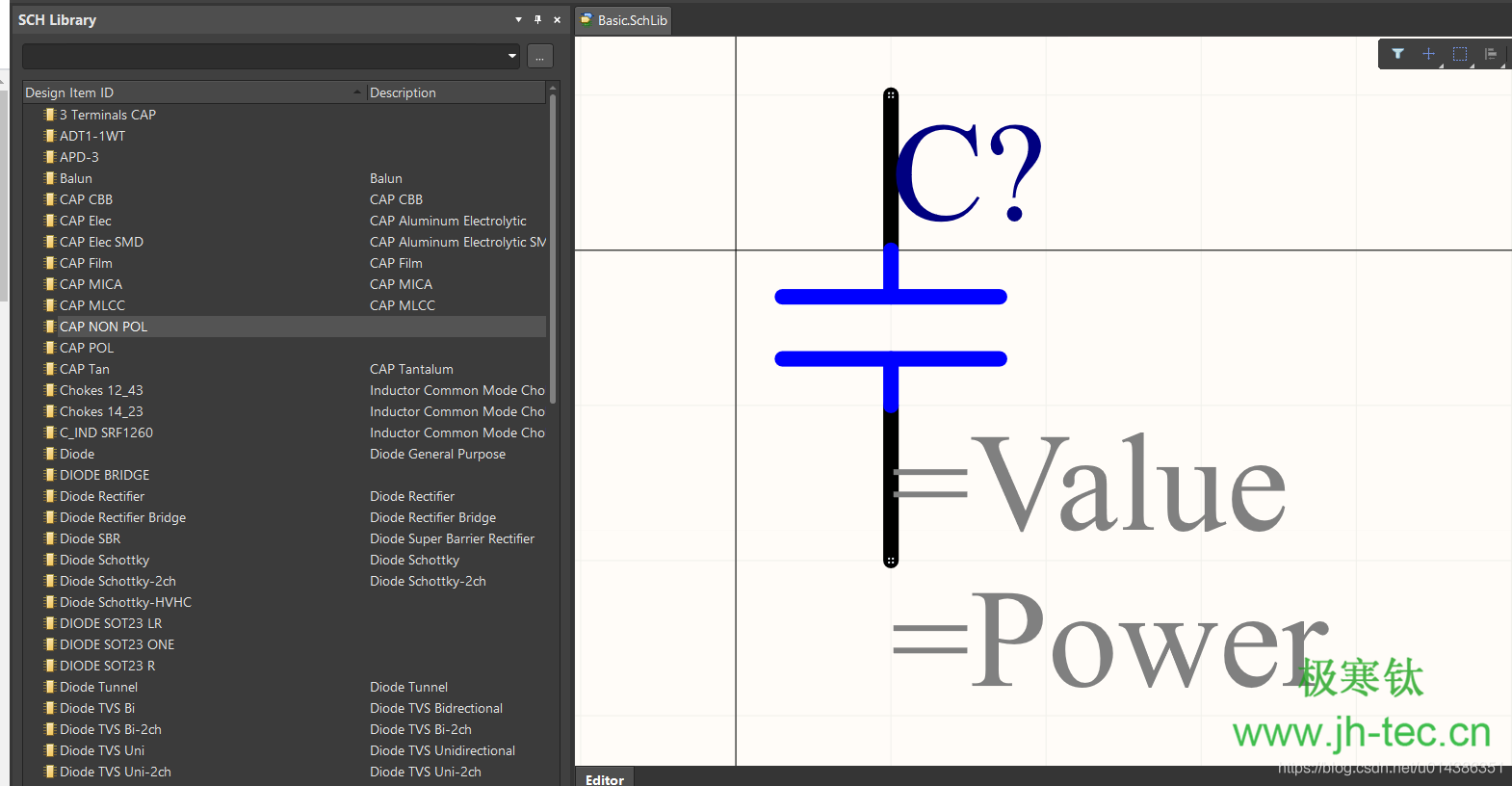

建立原理图库，保存至E:\Library\AD_Lib\SCH_LIB（文件夹地址可自选）

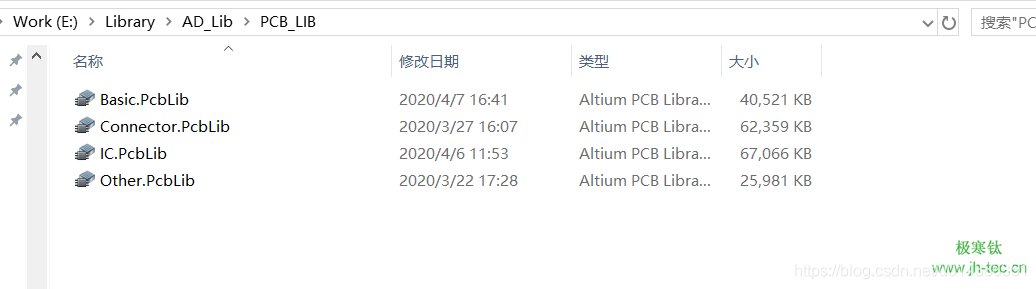

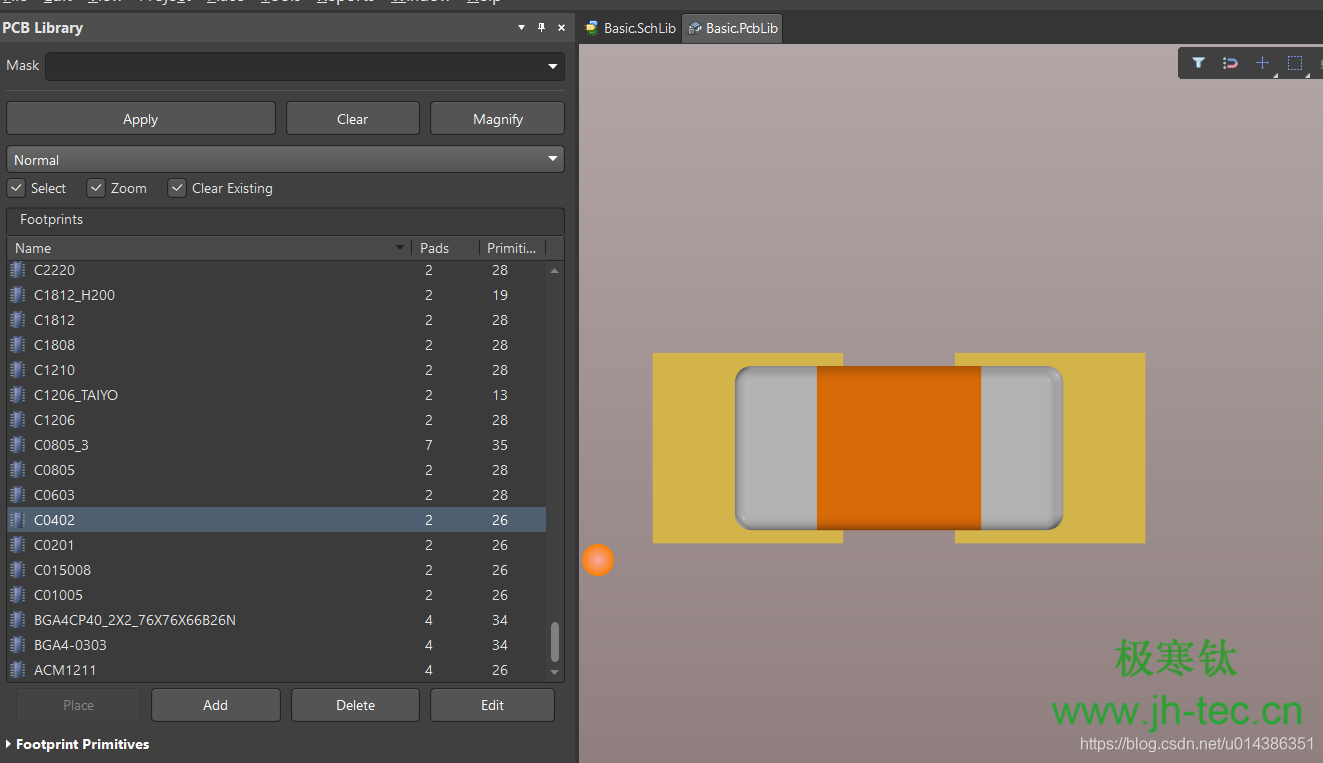

建立PCB封装库，保存至E:\Library\AD_Lib\PCB_LIB（文件夹地址可自选）

2、创建Access数据库

参考上文

3、配置本地数据源

参考上文

4、新建及配置Database Library

相比于OrCad，AD的Database Library配置要简单得多。

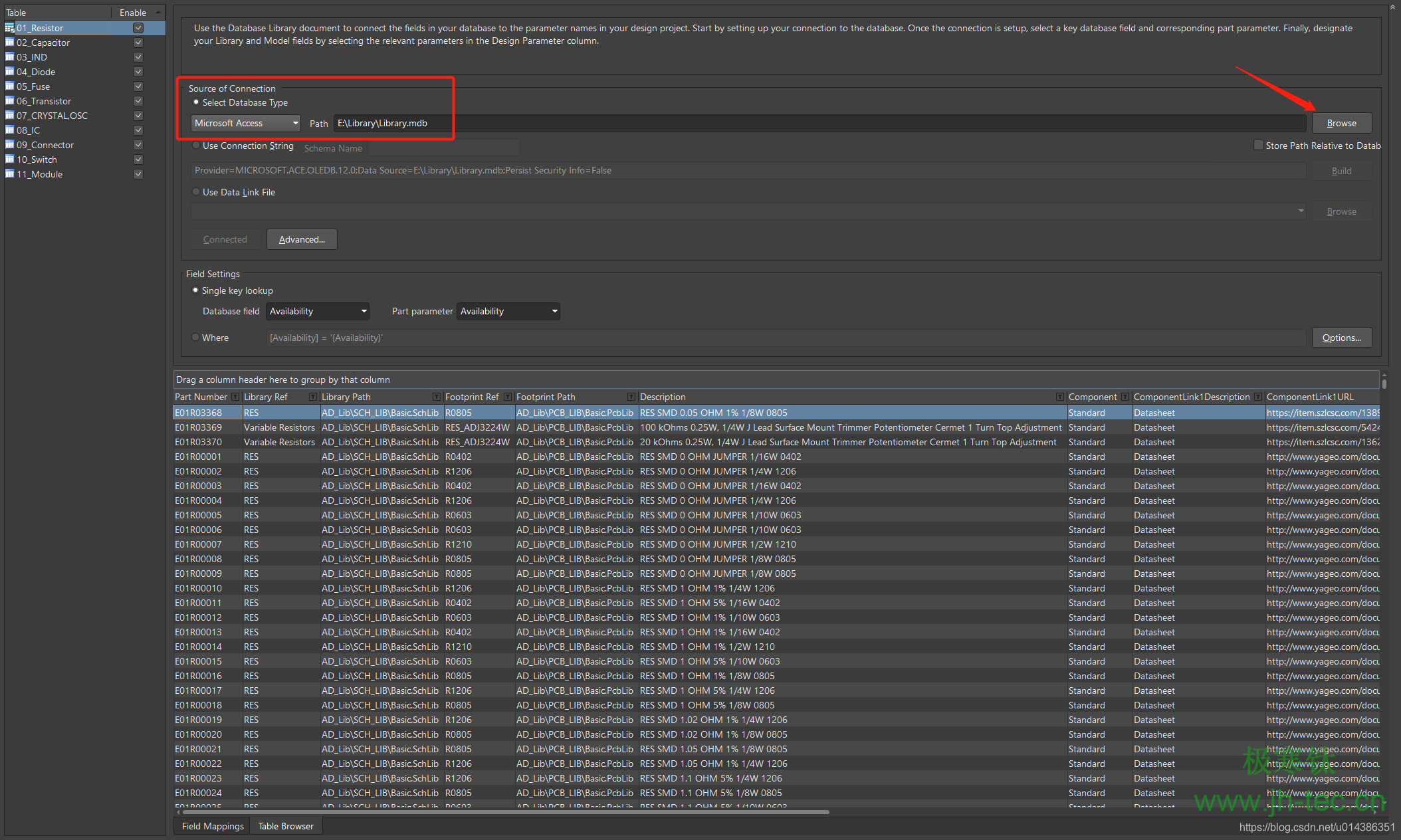

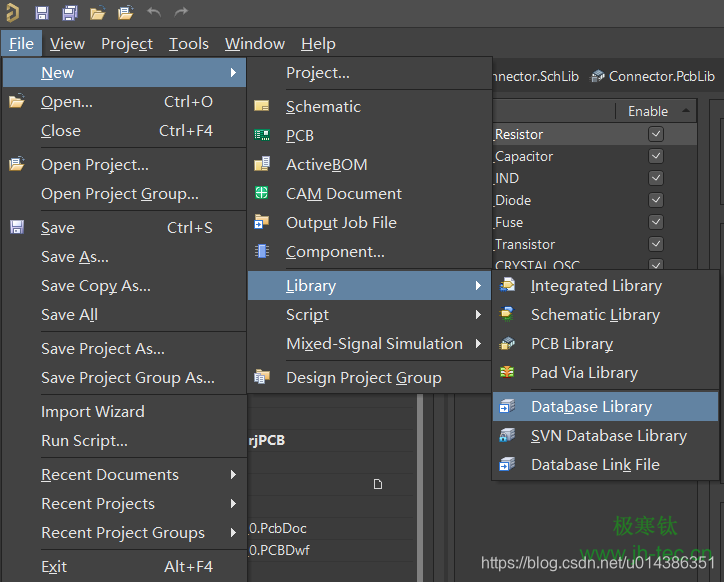

1）新建Library.DbLib：依次点击 File  ->New->Library->Database Library，进入Database Library界面后，点击Browse，选择上文创建的数据库文件Library.mdb，然后点击Connect，完成后保存为Library.DbLib

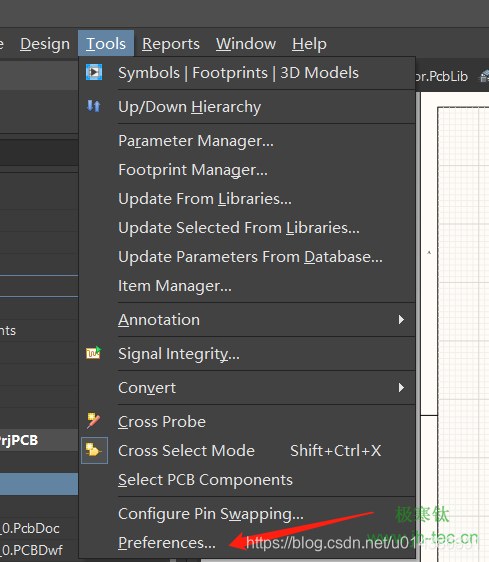

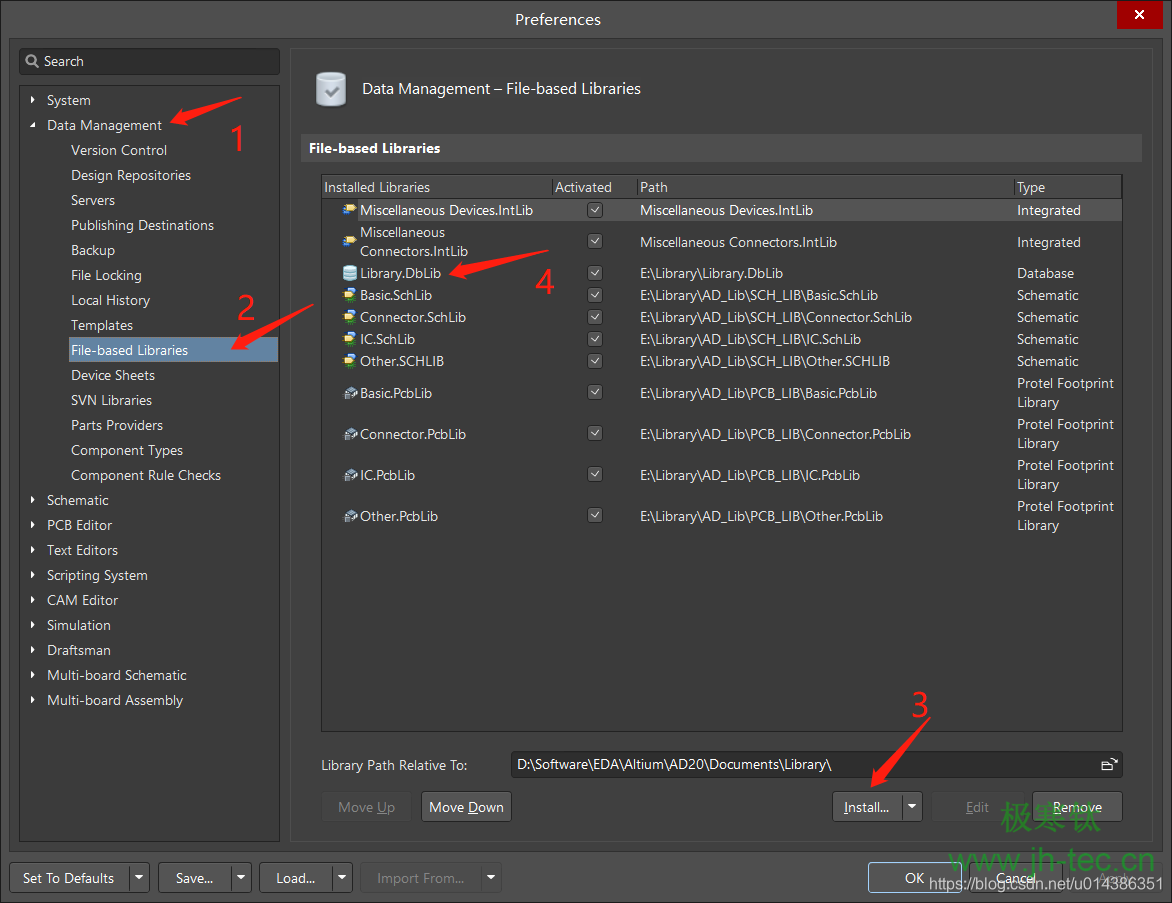

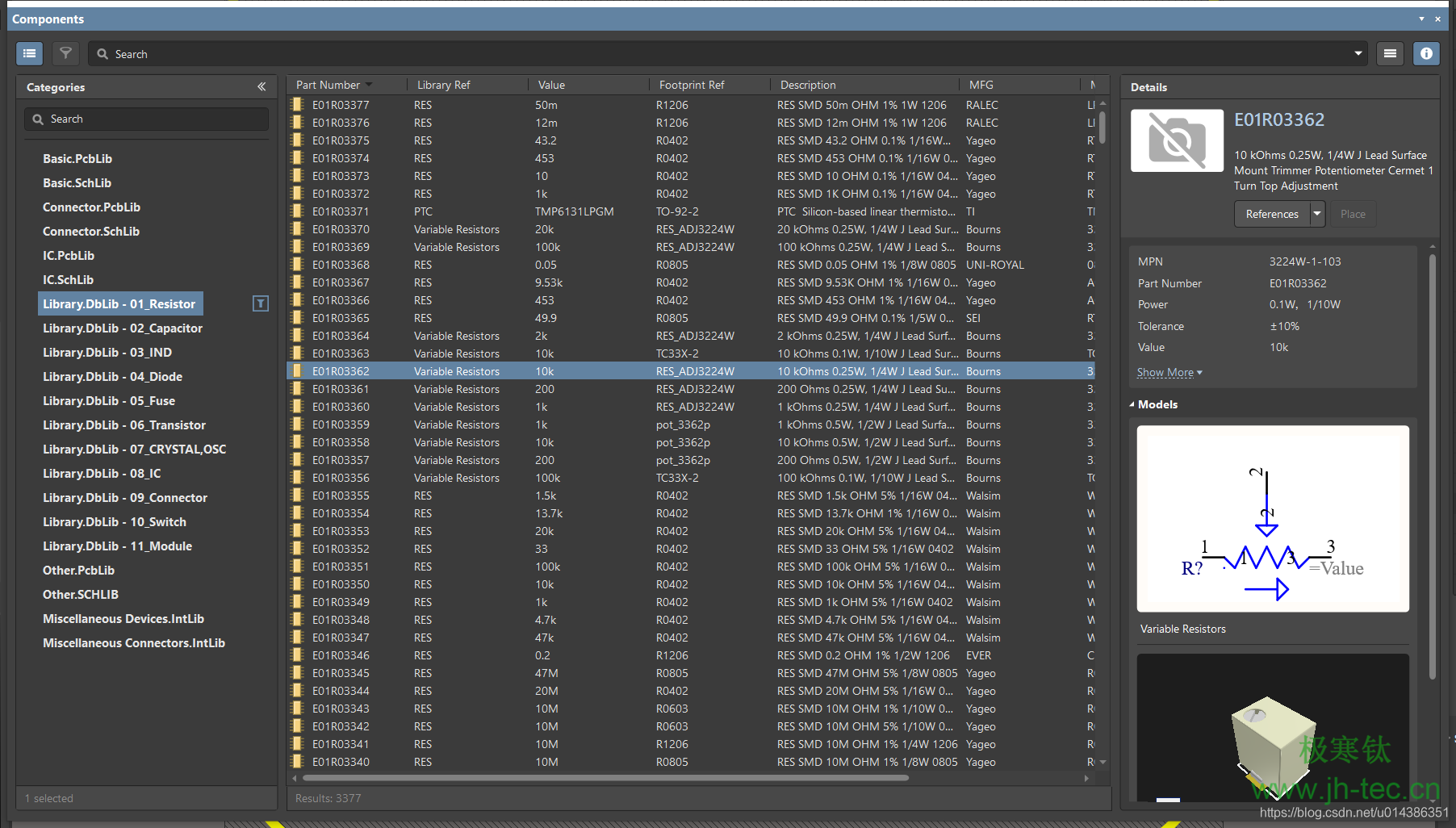

2）Preferences设置：依次点击Tools->Preferences->Data Management->File-based Libraries->Install，选择刚刚创建的Database Library文件Library.DbLib，确认后进入画原理图的界面，尝试放一下器件，享受Database Library带来的舒适感。

【数据库及Library文件分享】

分享内容包含：原理图库文件、PCB库文件以及数据库文件。

数据库包含0Ω~10M不同封装不同精度的电阻、0.1pF~200uF不同封装不同耐压值的电容、0.3nH~680uH不同封装不同类型的电感，以及其他一些常用的二极管，MOS管，晶振，IC，连接器等。

链接：https://pan.baidu.com/s/15tl9fYfThJ4s7udeAjuRnQ

提取码：o4yn
