官方PCB设计培训：Altium高速设计系列视频教程

P1 什么是高速设计？

两个主要问题 反射和串扰

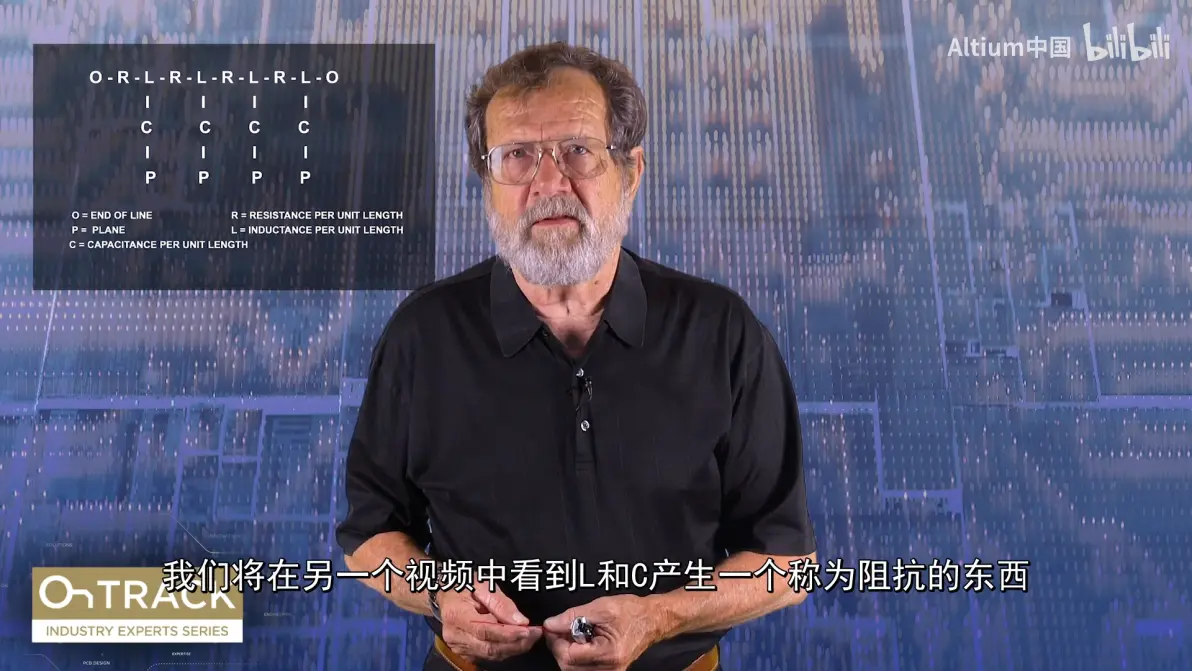

R=阻抗

C=电容

L=寄生电感

P=平面

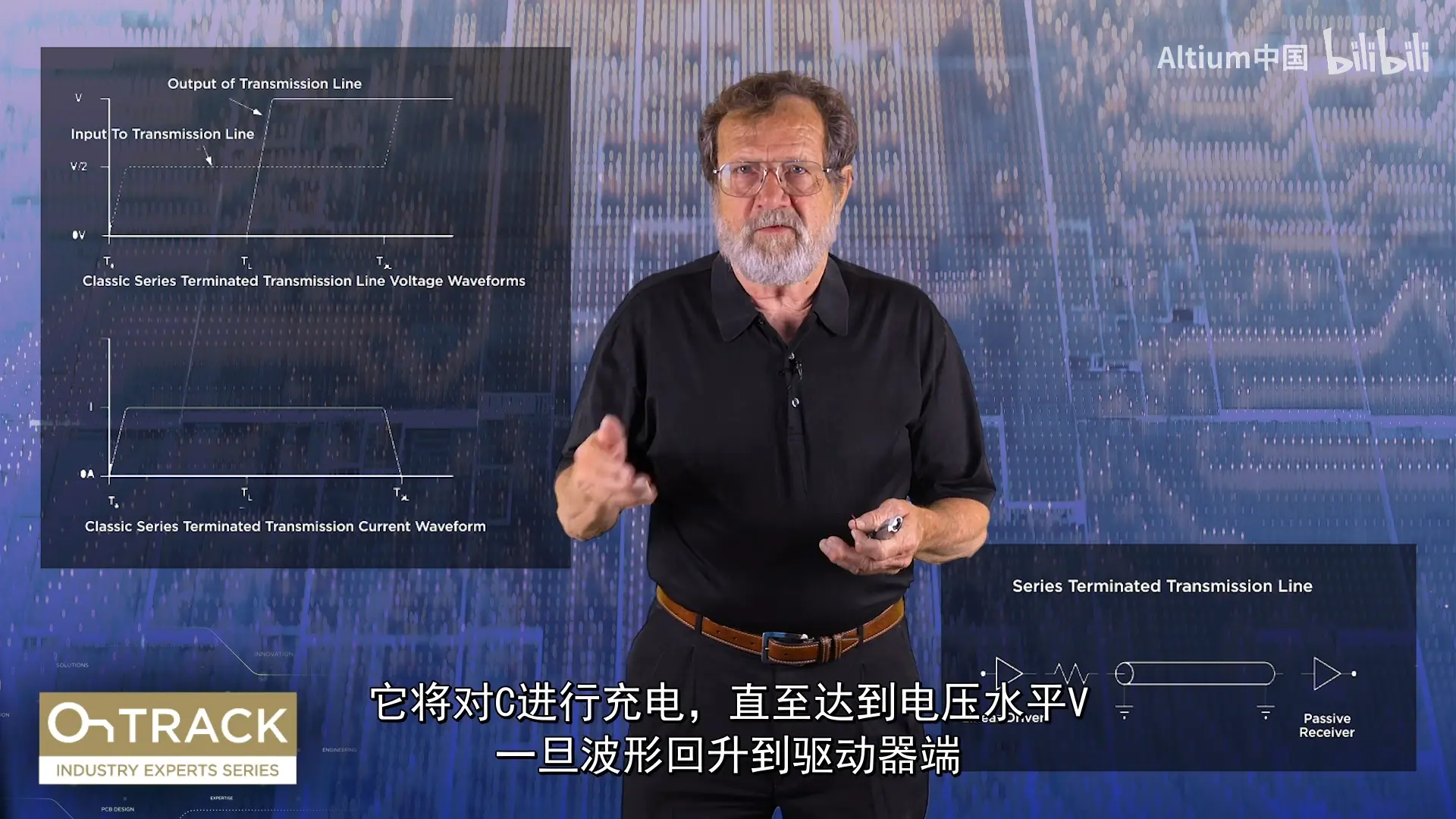

反射

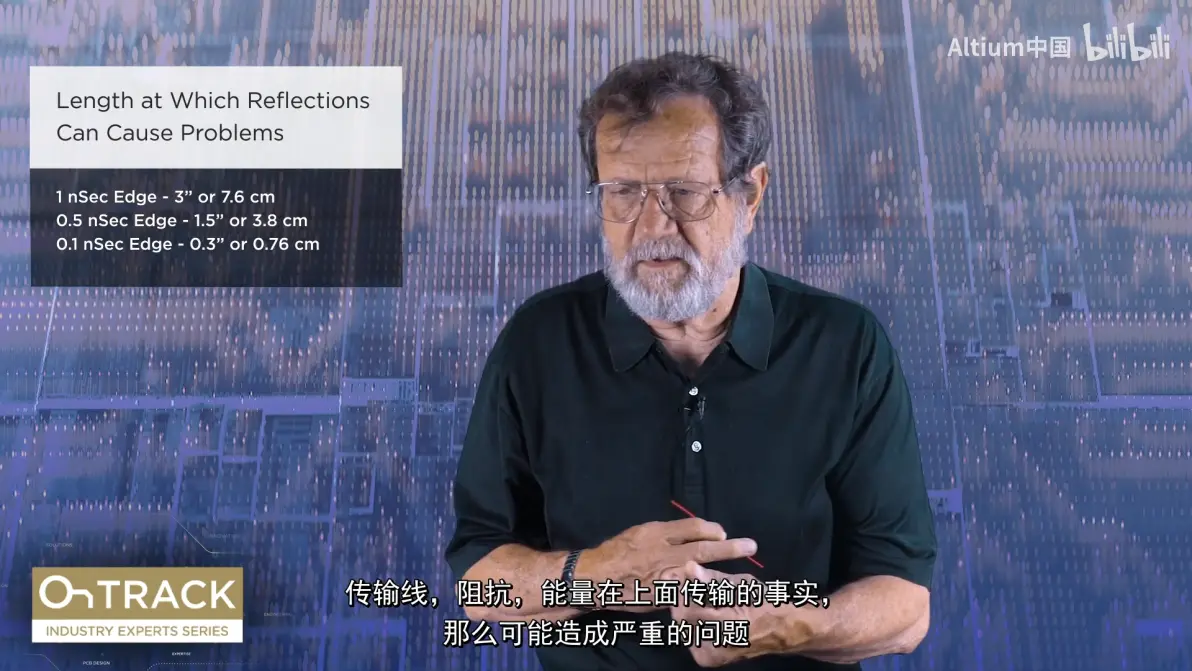

线路长度是根据速度换算出来的，单位是秒。。

高速设计方法：因此，种测试设计是否是高速的方法是查看上升时间，并将其转换距离，然后将其除以2，保证线路的长度小于1/2

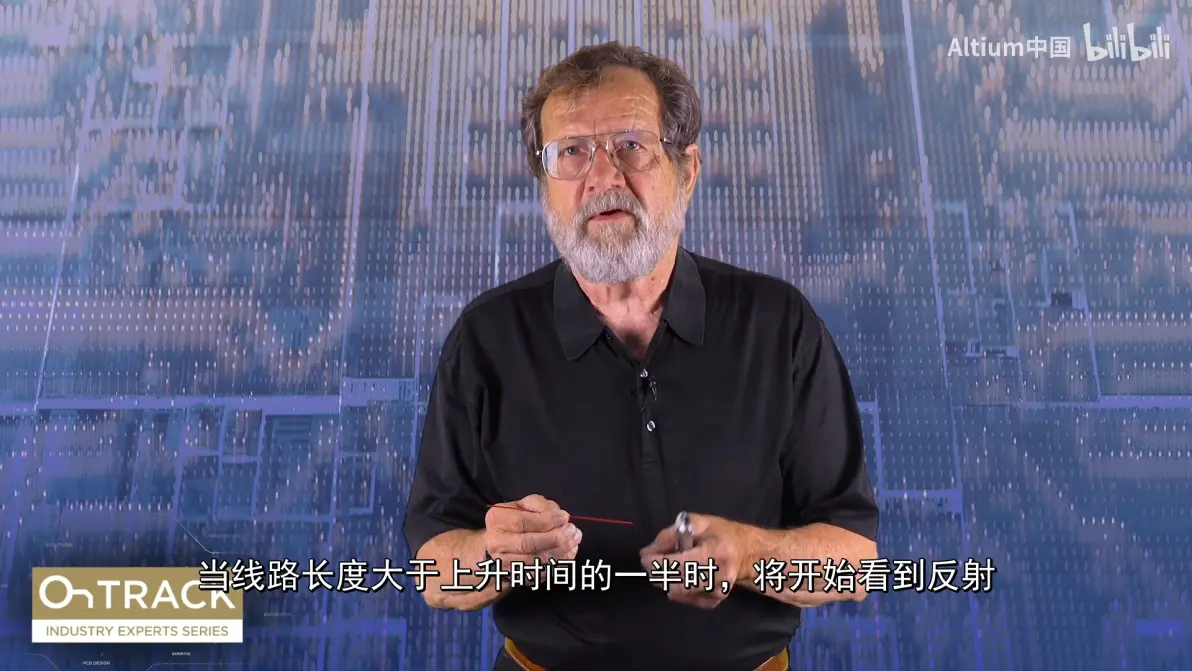

换句话来说，线路的长度要短与上升时间距离的一半

若为100ps，基本就要小于0.6英寸了，这也是现代信号最短的了

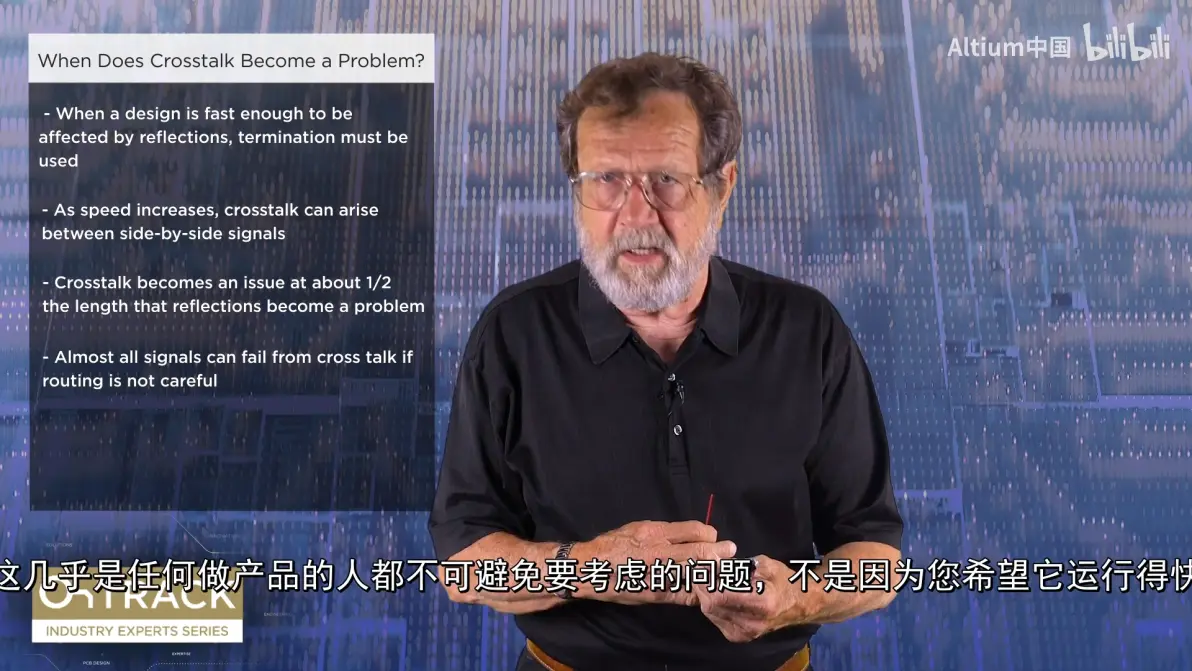

串扰问题；

并排运行的线

信号完整性和布局方面

P2 如何确定信号为高速信号？

一些例子，主要不是时钟，而是信号的反转速度，引起的信号完整性问题，

他手上的是1ns的时间传播的长度，长度为这个的一半就要控制了，不然有反射问题。

线的距离和层

3.SI 信号完整性问题
