经验分享：面对难以测量的复杂零件，超多实用测量技巧汇总

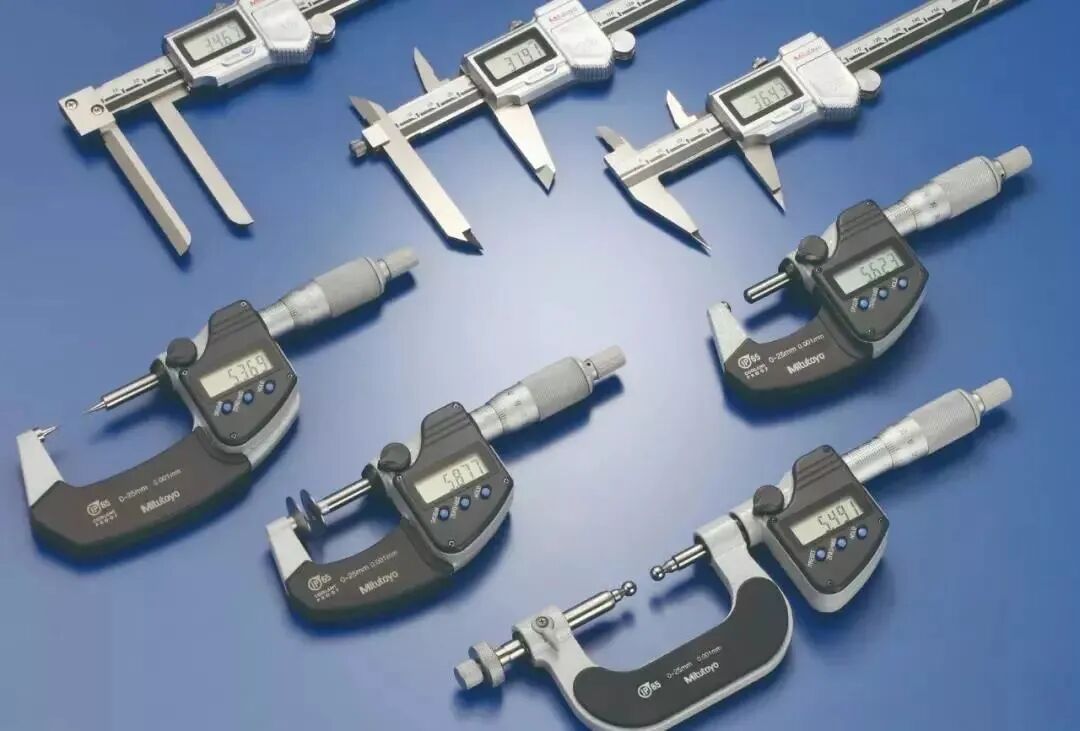

标准的千分尺或卡尺等测量工具，是测量工件平面及平行特征或内/外径的常用“利器”。但遇到测量复杂形状的工件时，如曲面或狭窄的沟槽等，标准的通用量具可能就难以到达准确的测量位置，选择专用的非标量具则相对更简便、更经济。

01

管壁厚度的测量

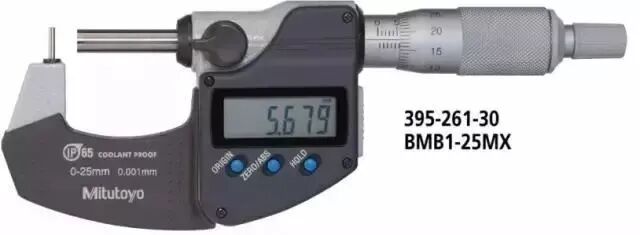

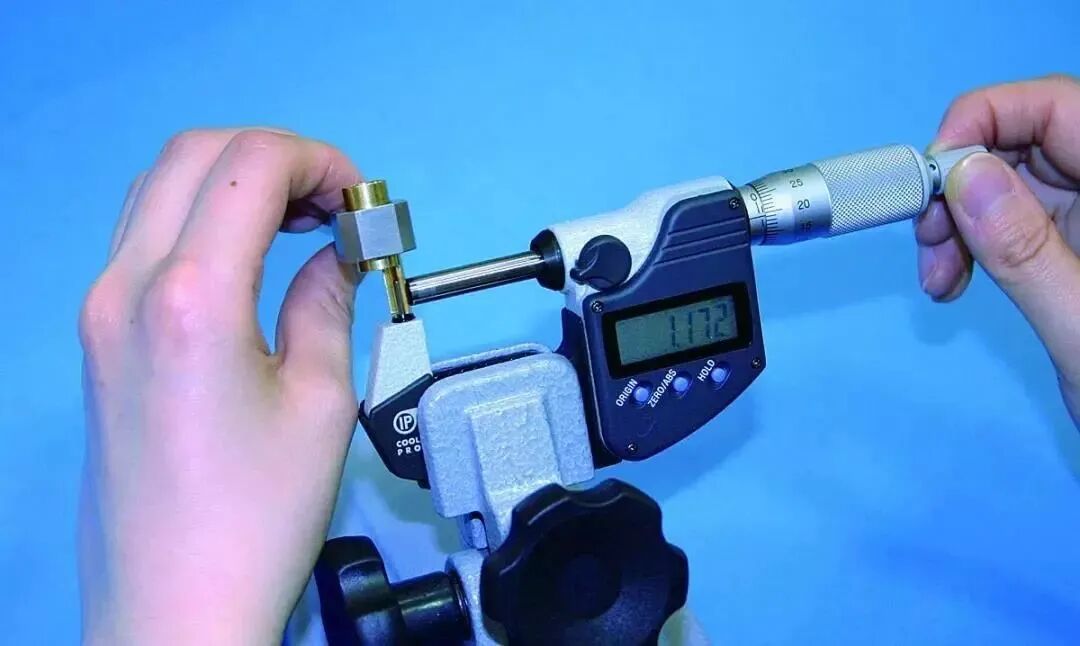

建议使用 壁厚千分尺：

理由：圆柱型测砧可深入管材内进行壁厚测量。

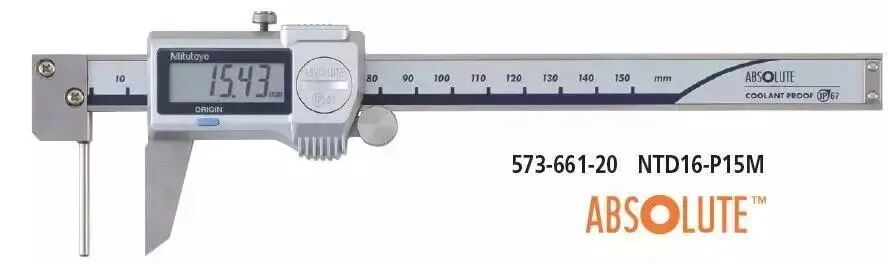

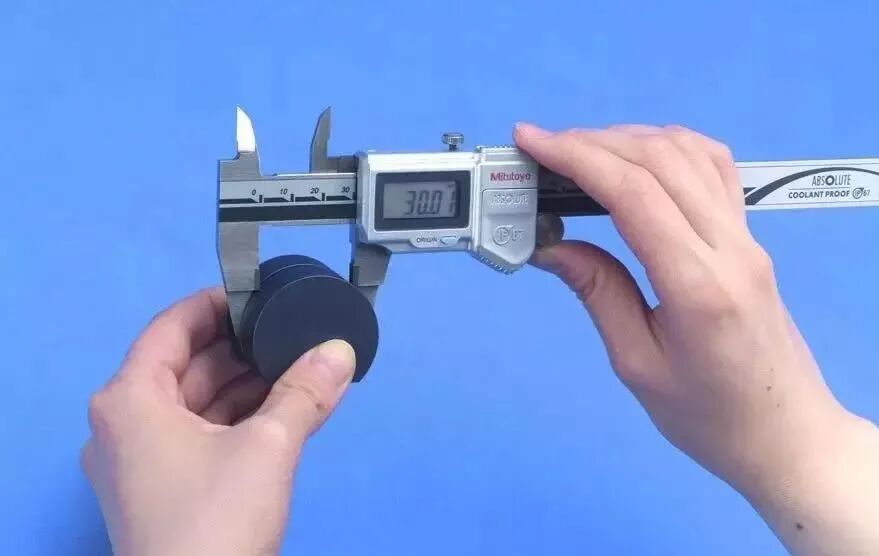

建议使用 管壁厚度卡尺：

理由：主尺的量爪为圆柱型，可准确测量管壁厚度。

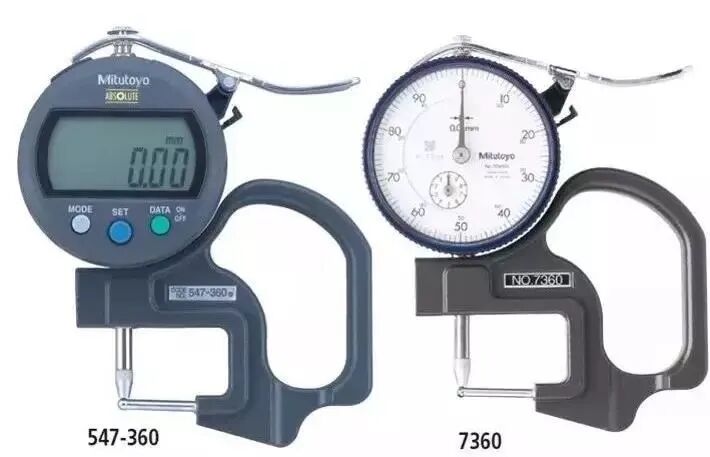

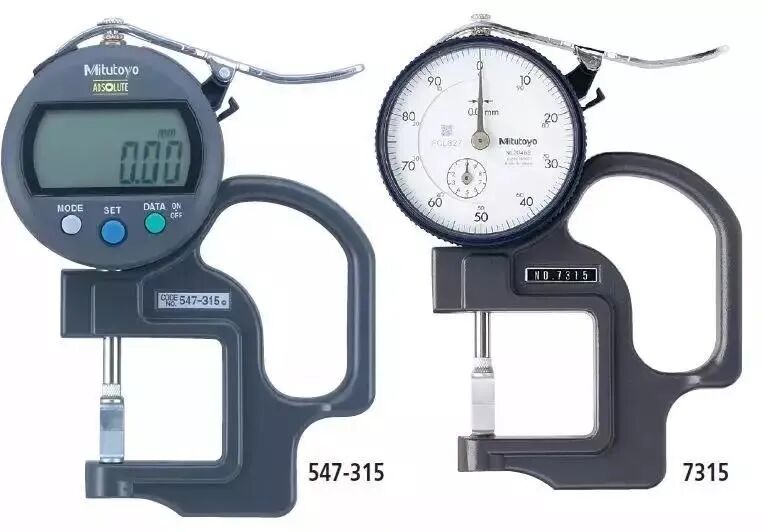

建议使用 管材厚度表：

理由：测砧呈90°角，可测量管壁厚度或弯板厚度。

02

管内径的测量

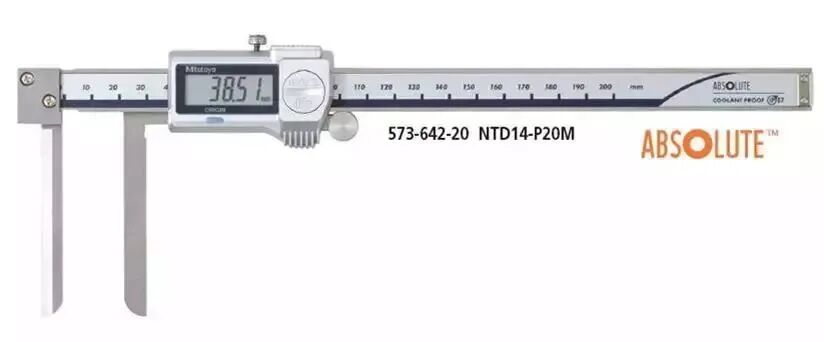

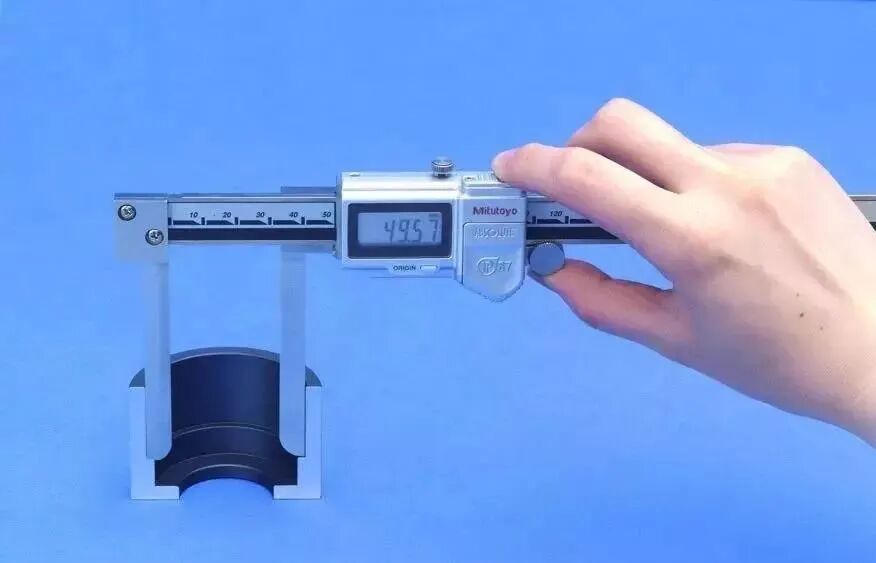

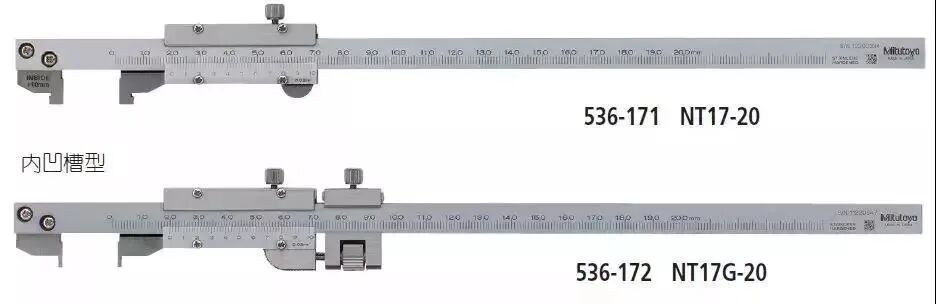

建议使用 内径卡尺：

理由：量爪为刀刃型，用于测量难以测量的内侧位置。同系列量爪还有尖爪型和内凹槽型。

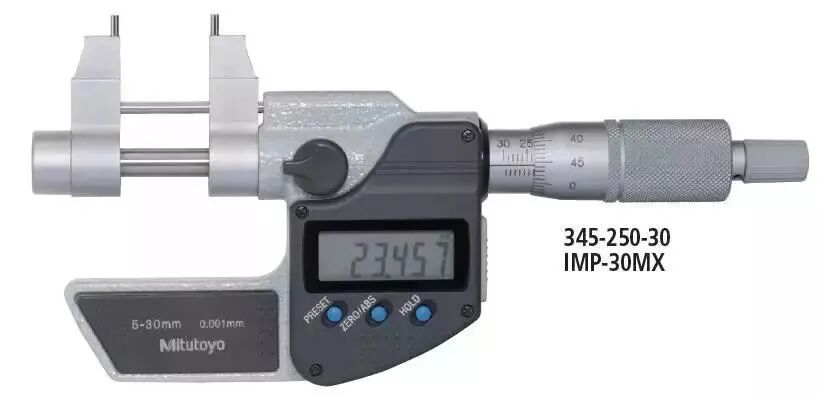

建议使用 卡尺型内径千分尺：

理由：卡尺形的测量面可实现通用千分尺无法实现的内径测量。

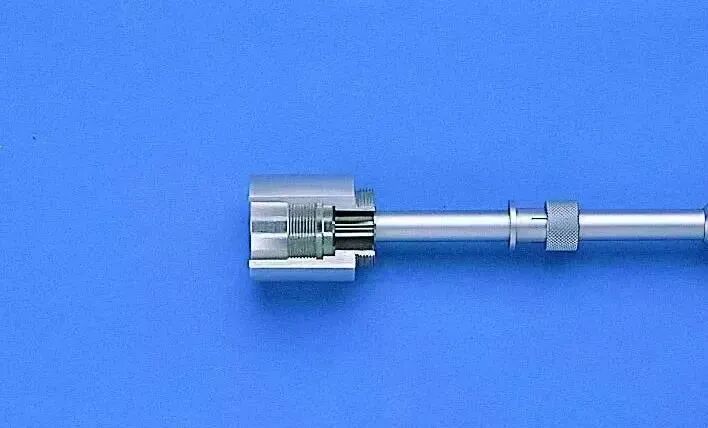

建议使用 内径表：

理由：可测量内孔底面的直径，接上延长杆则可测量深孔内径。

03

沟槽直径的测量

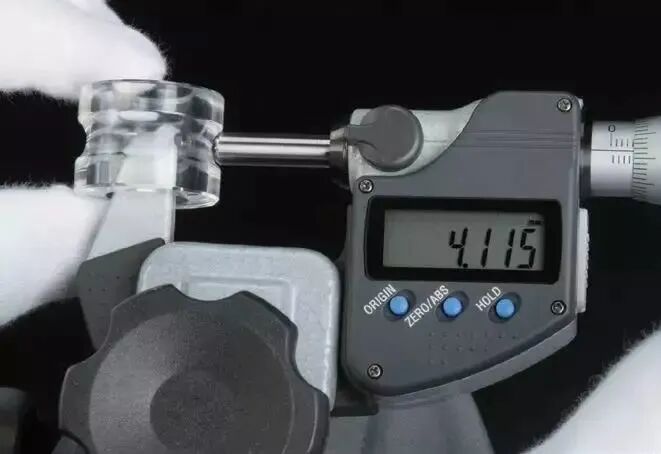

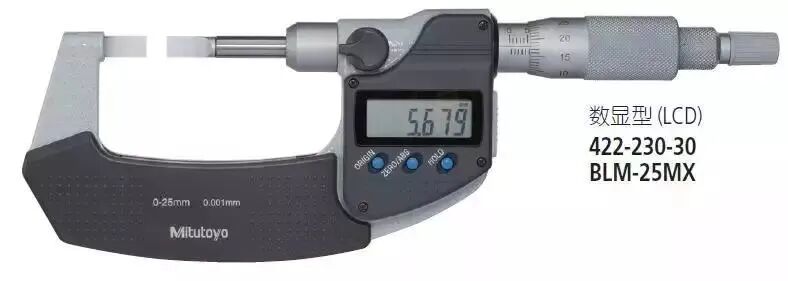

建议使用 薄片型千分尺：

理由：测量面为薄片型，可简单、准确测量窄槽直径。

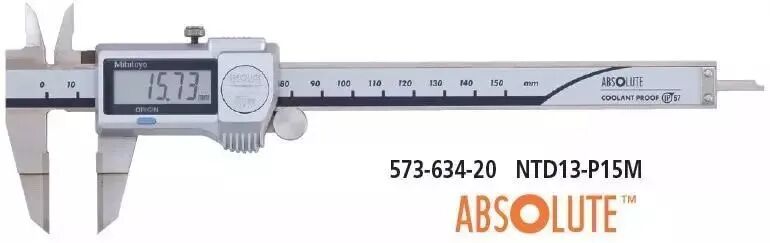

建议使用 薄片卡尺：

理由：量爪前端为薄片形，可轻松到达窄槽的测量位置完成测量。

建议使用 刀刃型厚度表：

理由：量爪前端为片状，可简单到达窄槽的测量位置完成测量。

04

带有凹槽的内径测量

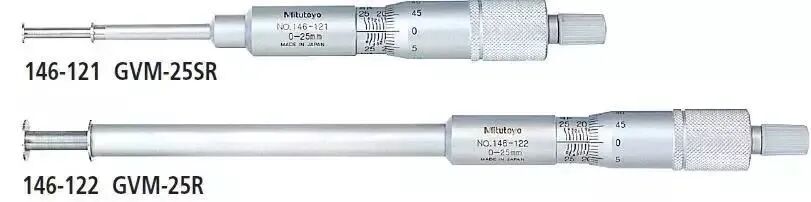

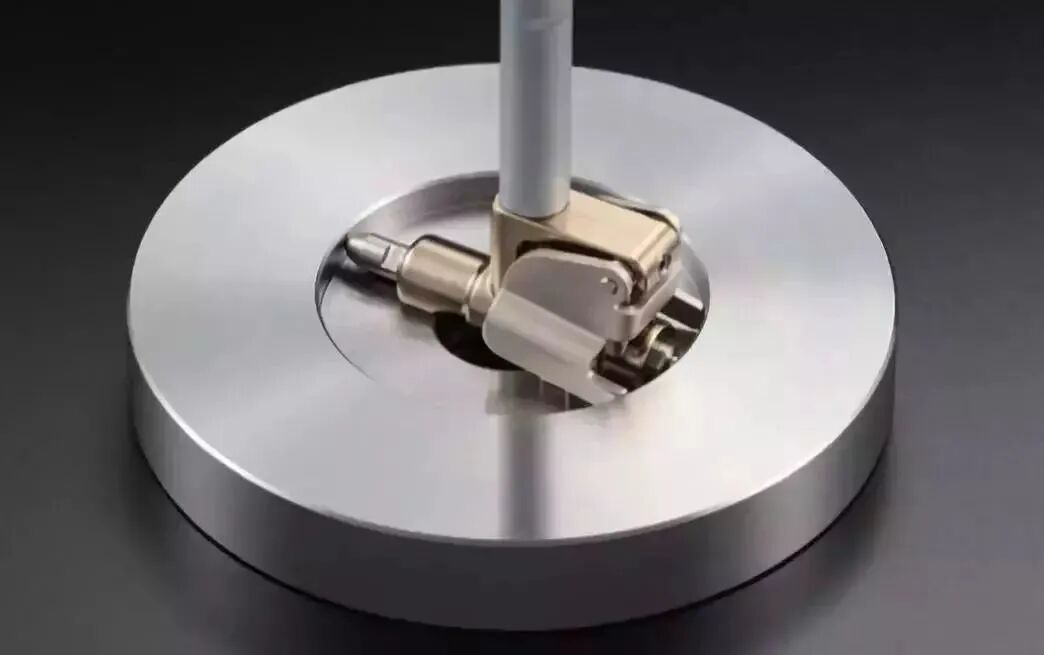

建议使用 凹槽千分尺：

理由：带有凸缘的测微螺杆和测砧，可测量凹槽内径和管材内凹槽深度和位置关系。

建议使用 钩式游标卡尺：

理由：量爪前端为钩型，可测量圆筒内径阶梯槽尺寸。

05

花键测量

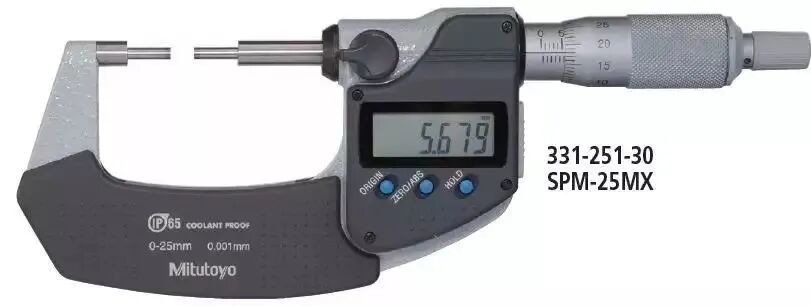

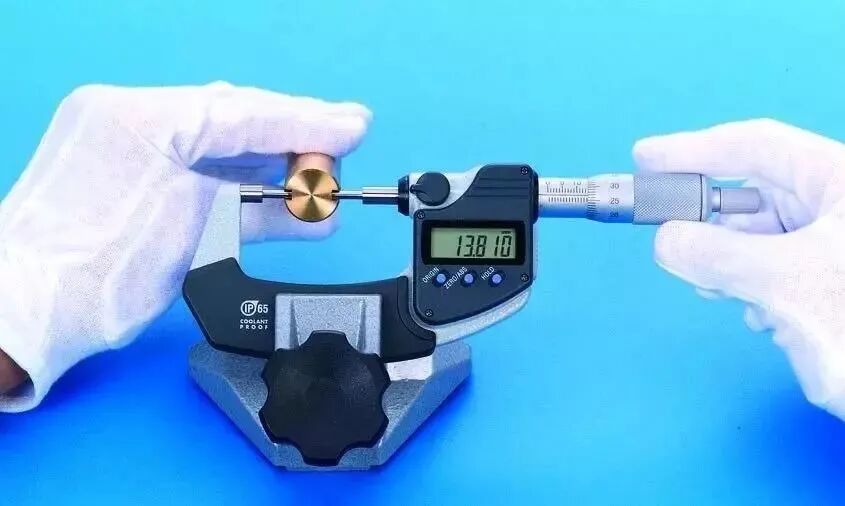

建议使用 花键千分尺：

理由：小直径测砧可方便测量花键轴和槽的直径。

06

奇数槽丝锥铰刀的外径测量

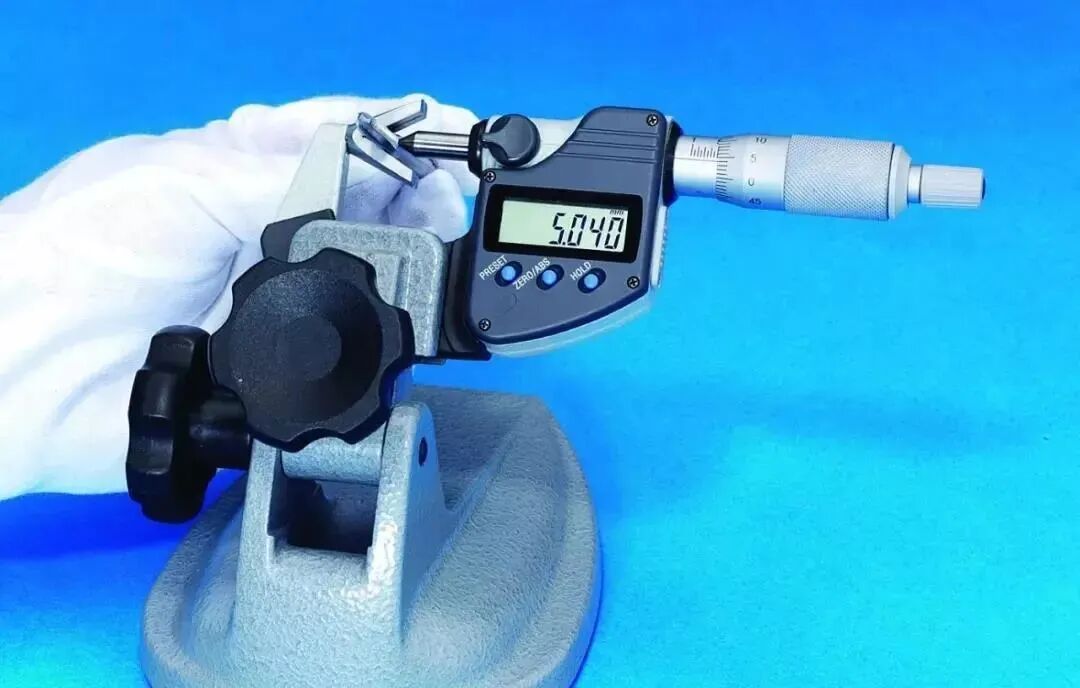

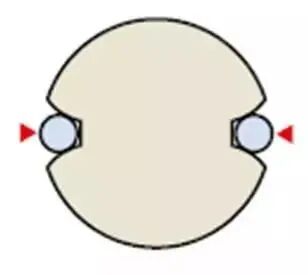

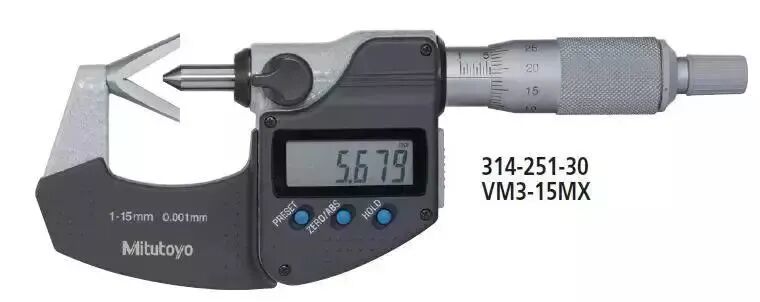

建议使用 V型测砧千分尺：

理由：V型测砧适用于测量奇数槽的丝锥、铰刀、铣刀的外径，可使用单针测量中径。

07

板材中心厚度的测量

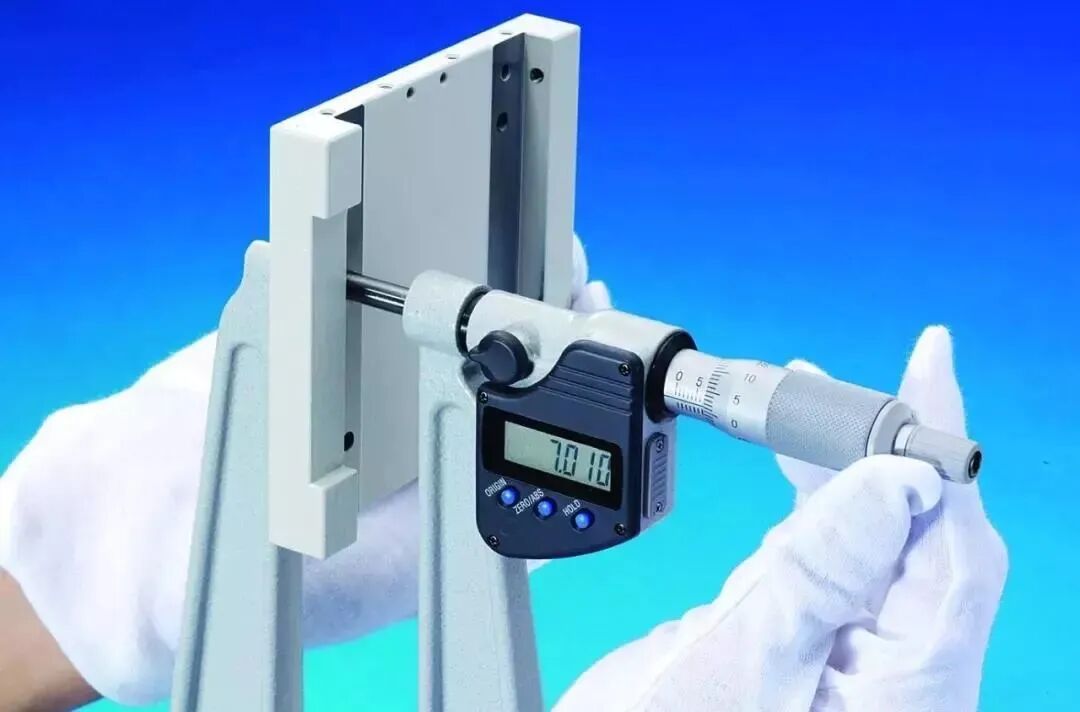

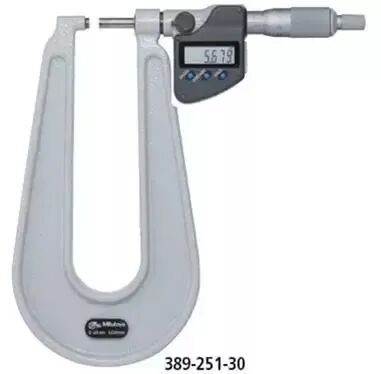

建议使用 板厚千分尺：

理由：超大尺架可轻松测量板材厚度。

08

公法线长度的测量

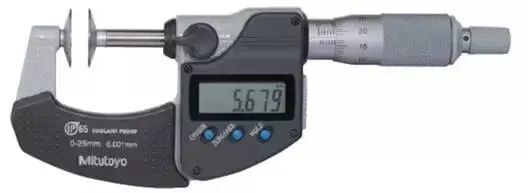

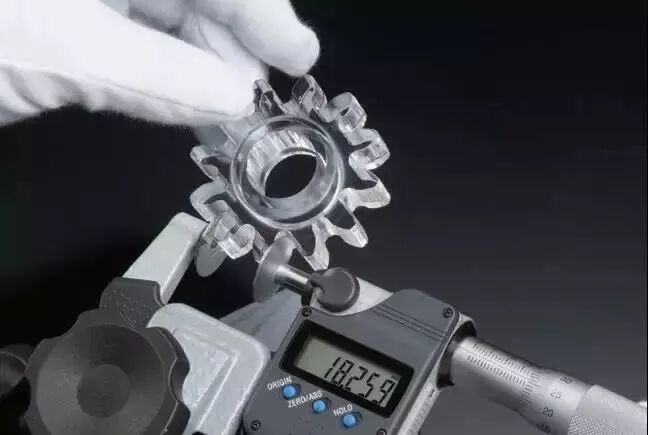

建议使用 盘型千分尺：

理由：盘型测砧可深入齿根根部，适用于测量直齿圆柱齿轮和斜齿轮的齿根切线方向长度。

09

齿轮滚珠的直径测量

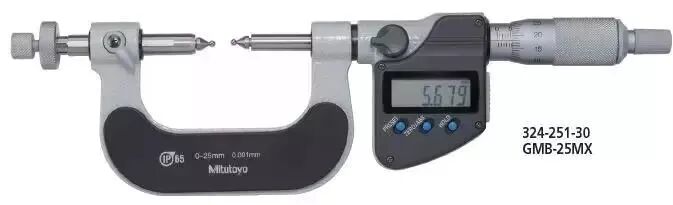

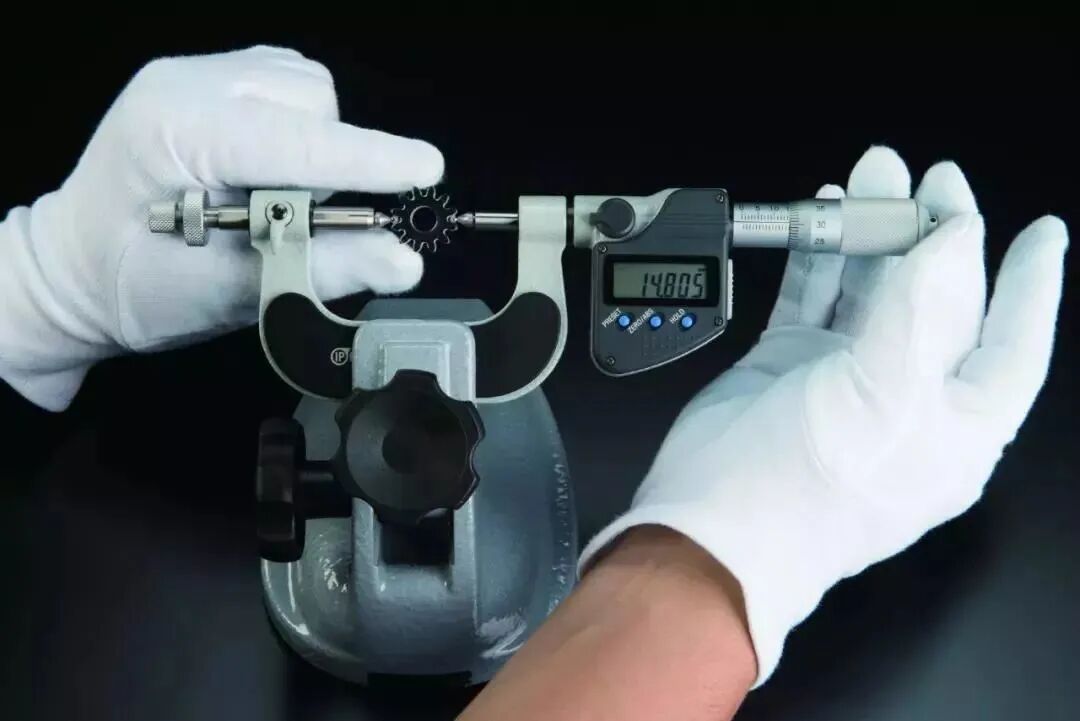

建议使用 齿轮外径千分尺：

理由：可选择不同的可更换球型测砧 — 测微螺杆测量面型，可测量不同模数的齿轮 (0.5 - 5.25)。

10

螺纹有效直径的测量

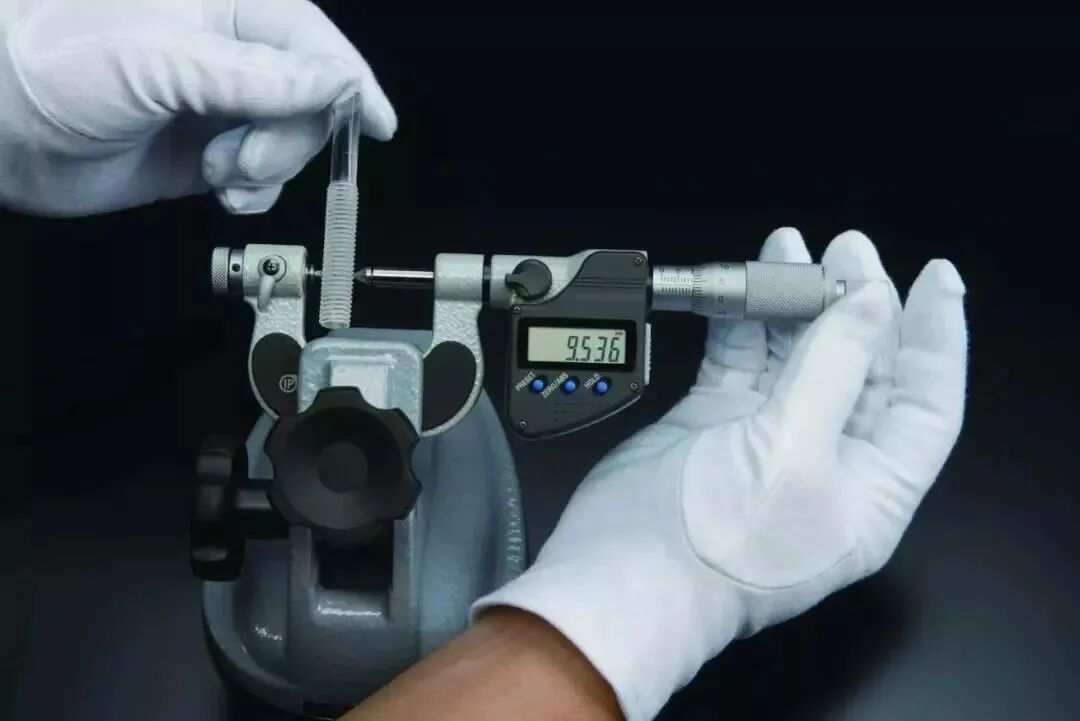

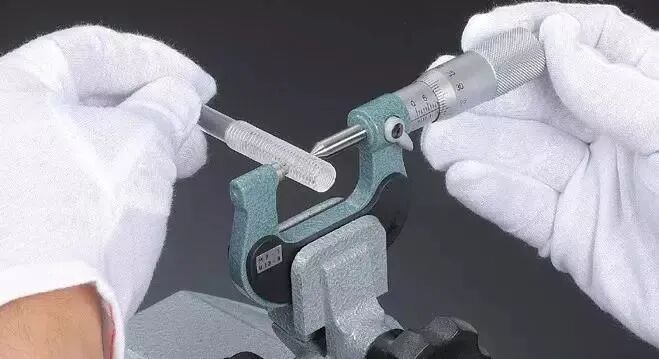

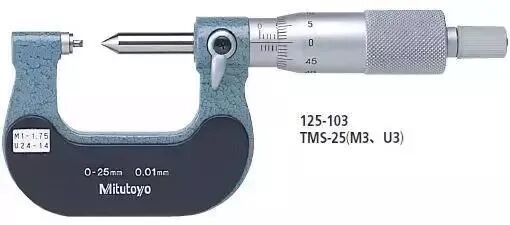

建议使用 螺纹千分尺：

理由：固定测砧可测量60°螺纹。直接读取螺纹的有效直径，无需计算。

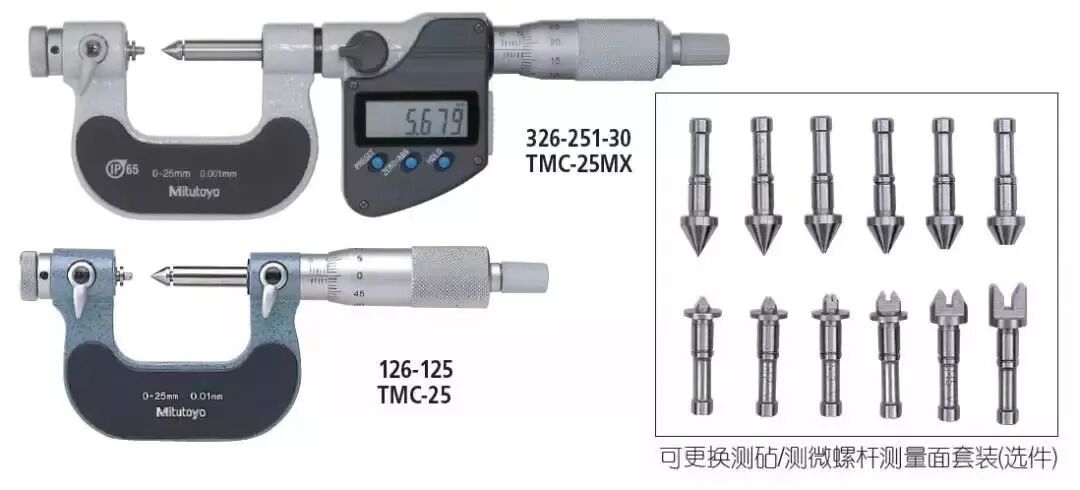

建议使用 可更换测砧的螺纹千分尺：

理由：选配可更换测砧/测微螺杆测量面，对应不同螺纹的测量。直接读取螺纹的有效直径，无需计算。

11

孔心距的测量

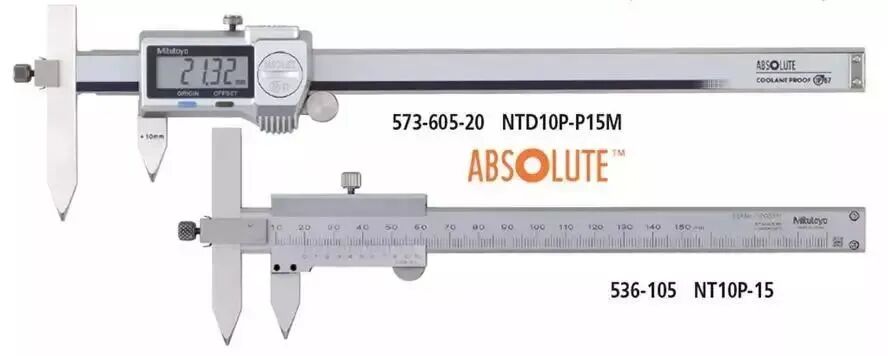

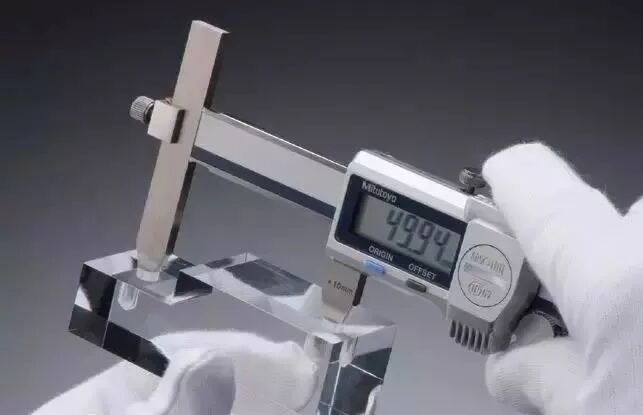

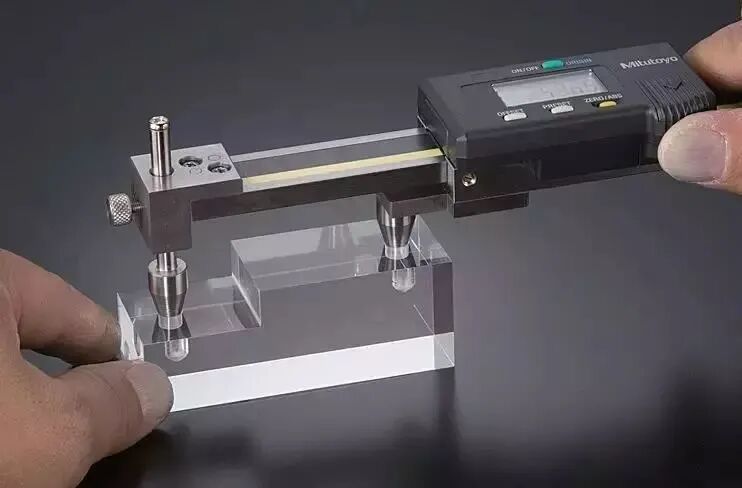

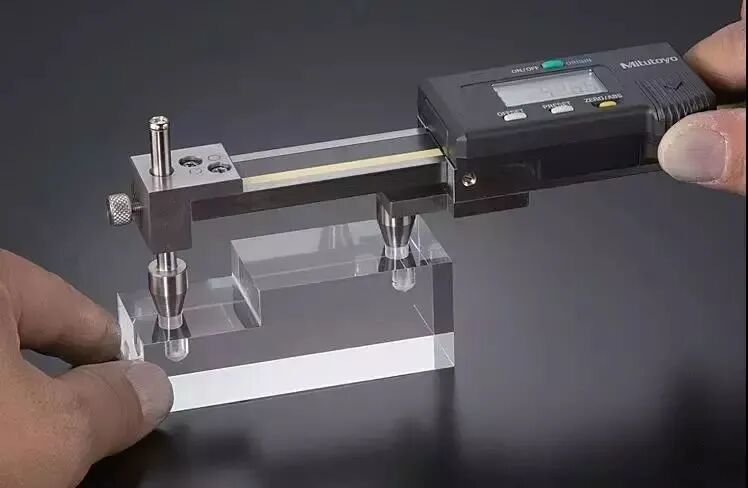

建议使用 偏置中心线卡尺：

理由：带有偏置值设置功能，可直接对间距测量值进行读数。

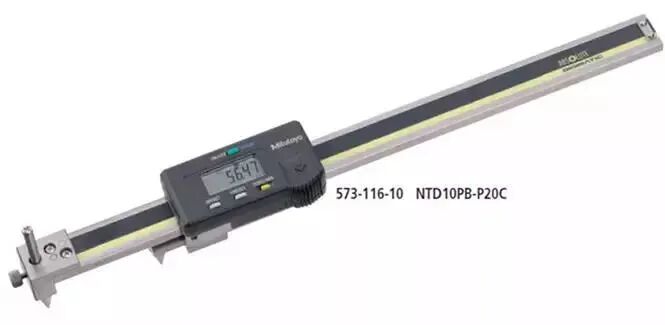

建议使用 中心-中心型背置量爪型偏置卡尺：

理由：带有偏置值设置功能，可直接对间距测量值进行读数。

12

单孔间距的测量

建议使用 中心-中心型背置量爪型偏置卡尺：

理由：边缘-中心型量爪适用于单孔间距的测量，且尺框背面带有量爪，便于从上面读取测量结果。

13

不规则狭窄部位的尺寸测量

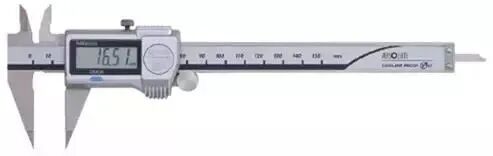

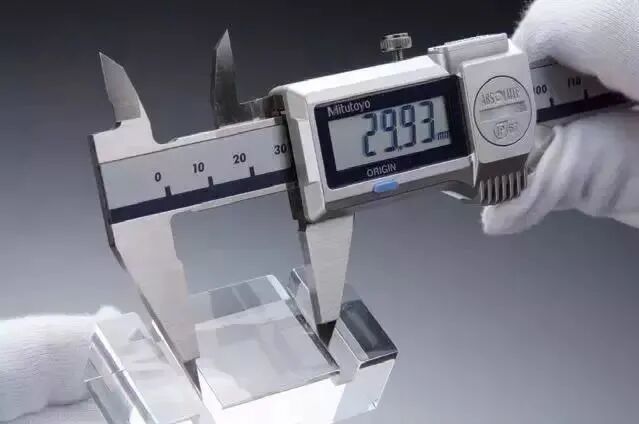

建议使用 尖爪卡尺：

理由：尖爪型量爪可深入非常小的凹槽或轨道，轻松实现外径、内径、深度和段差等测量。

14

狭窄部位的厚度测量

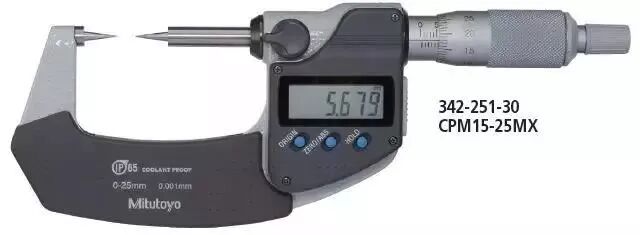

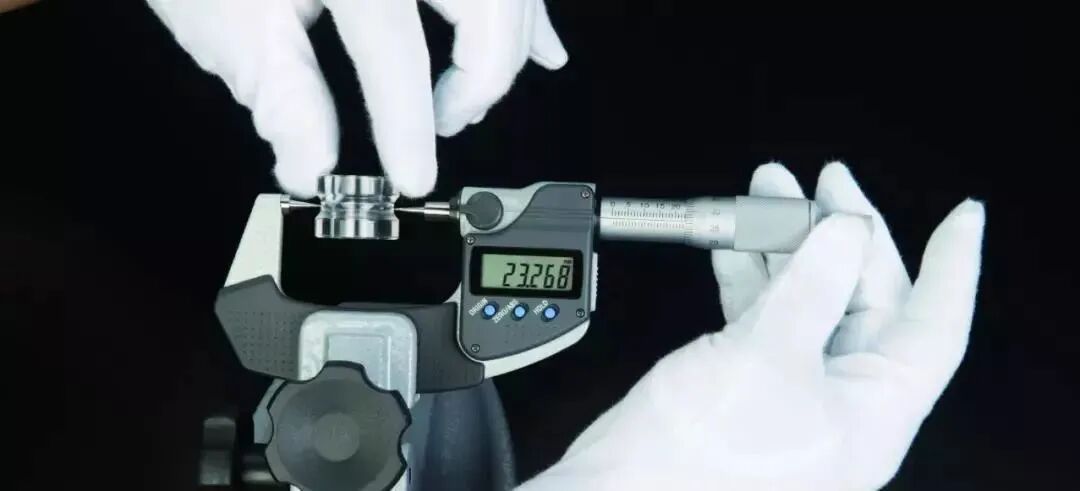

建议使用 尖爪千分尺：

理由：测砧尖端半径约为0.3mm，可用于测量钻孔、小凹槽、键沟等难以测量的壁厚尺寸。

15

段差部位的尺寸测量

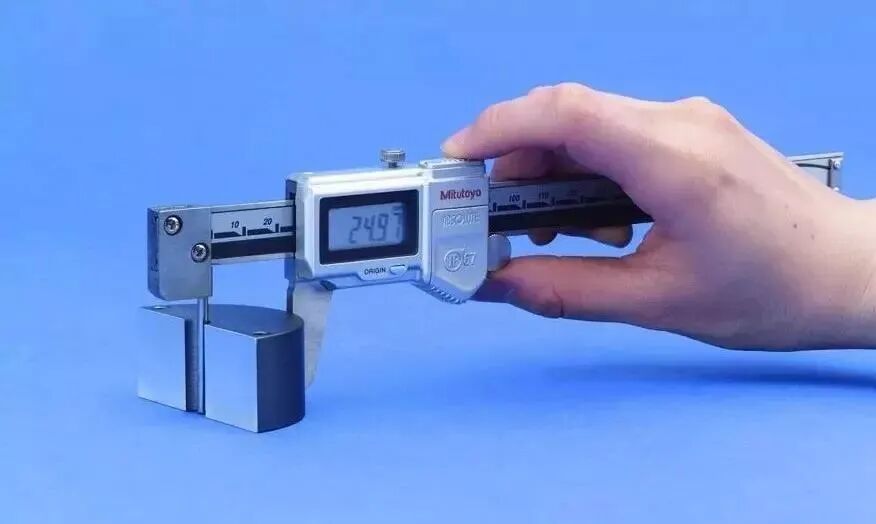

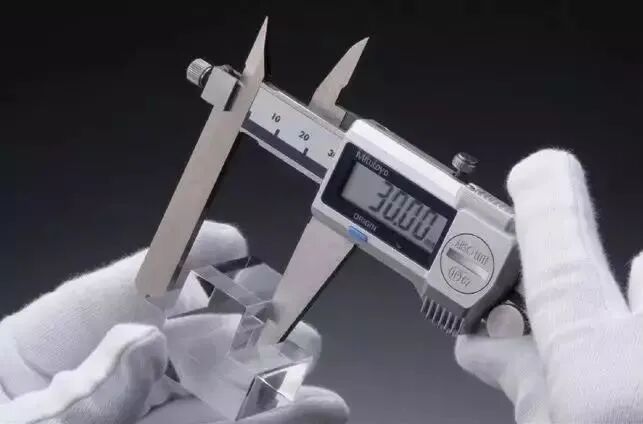

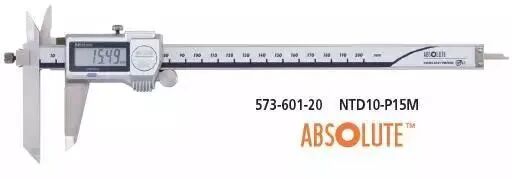

建议使用 偏置卡尺：

理由：高度差的量爪设计，适合用于测量阶差断面和难以测量的工件尺寸。

16

凹部的壁厚测量

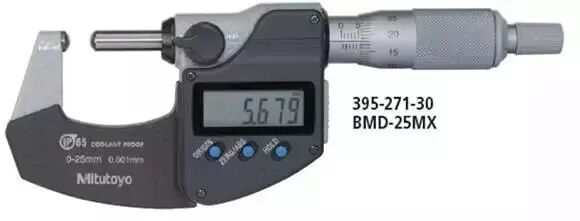

建议使用 球型测砧壁厚千分尺：

理由：两个测量面为球面，可测量凹壁壁厚的尺寸。
