CALYPSO 2021测量软件新功能全面解析

2021蔡司数字客户日于12月7日至12月10日成功举办。蔡司结合新功能培训、Demo演示，与超过1,700名观众在线交流蔡司软件及数字化服务在质量保证全流程的应用。

由于时间关系，讲师无法一一解答小伙伴的问题。所以会后我们整理了小伙伴的问题，并在此回复。如需要进一步交流或者收看培训回放，可以蔡司微信公众号【蔡司工业质量解决方案】

问：来自“邢明川”提问，PMI怎么出来的？

答：PMI(Product Manufacturing Information) 的全称是产品制造信息，PMI标注创建在3D CAD模型上，包括：几何尺寸和公差、3D文本注释和测量尺寸、表面粗糙度等。这些信息能被很多下游工序使用，比如几何尺寸和公差能够被测量软件CALYPSO自动识别使用。PMI功能是标配，只要导入的3D模型带有PMI信息，软件就会自动显示出来，目前CALYPSO2021支持以下带PMI格式CAD文件，Creo、Siemens NX、Solidworks、Catia V5、Step

04:14

ZEISS CALYPSO 2021新功能 | PMI功能增强

969观看 0弹幕

问：来自“奋斗”的提问，曲线更新，曲面更新

答：曲线更新了导入PMI包括轮廓度公差时，能自动检测单边偏移公差，亦增加参考线轮廓的评价方法；曲面更新数学算法，无论是生成名义点还是拟合实际点速度变快了，当曲面上分布大量的点时也不会出现卡机现象。

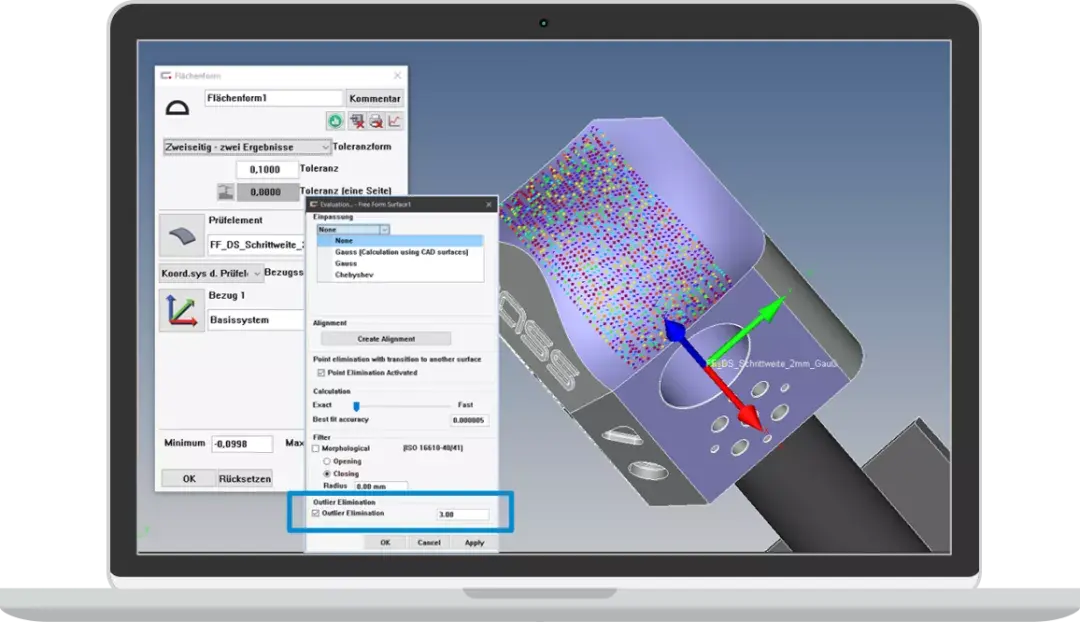

CALYPSO 自由曲面

CALYPSO 2021显著提高了自由曲面的性能

改进：

• 改进了数学算法
• 自由曲面偏差的计算速度显著加快
• 在CAD中的结果输出显著更快
• 在CAD中输出可调整点数
• 改进了拟合速度，接触测量点的高斯/切比雪夫拟合更快
• 光学测量点拟合速度提高了100倍
• 对自由曲面的界面进行了优化
• 增加了粗大误差清除功能

示例：

• 测量程序：“Prüfplan FF_MassCube_6.8_V03”程序包含许多曲面计算
• 在CALYPSO 2021中测试结果提升了20倍

问：来自“煙消雲散”的提问，低版本怎么打开高版本？

答：低版本不能打开高版本，但高版本可以低版本，CALYPSO支持向下兼容。

问：来自“QQ”提问，距离结果不一样，到底用那个更合适呢？

答：距离测量看似普通，但因标注所指要素不同，且实际要素总是存在加工误差，导致测量距离的方法也很多，软件的功能是需要满足图纸和标准要求，从而计算出合理的距离，CALYPSO2021新增加了能够识别来自PMI信息的两平行平面之间的两点距离，符合ISO14405-1标准。

问：来自“格格”提问，OI的提升我比较关注，之前的有点慢

答：曲线更新了导入PMI包括轮廓度公差时，能自动检测单边偏CALYPSO2021光学方法的提升是很明显的。

1. 光学和探针的校准时间明显地减少了；
2. 自动对焦速度更快，聚焦范围更广，更容易捕捉住不良产品轮廓信息；
3. 优化了CNC移动路径，通过自动元素分类，提高了检测效率；
4. 增加了产品上二维码的识别功能，直接链接到报告表头上

移公差，亦增加参考线轮廓的评价方法；曲面更新数学算法，无论是生成名义点还是拟合实际点速度变快了，当曲面上分布大量的点时也不会出现卡机现象。
