大地测量常用角度知识汇总：方位角与竖直角详解

阅读数 2

一、方位角

方位角，又称地平经度(Azimuth angle，缩写为Az)，是在平面上量度物体之间的角度差的方法之一。是从某点的指北方向线起，依顺时针方向到目标方向线之间的水平夹角。方位角的取值范围为 [0°,360°]

根据“指北方向”的不同，方位角分为如下几种：

名称	含义
真方位角	某点指向北极的方向线叫真北方向线，而经线，也叫真子午线。由真子午线方向的北端起，顺时针量到直线间的夹角，称为该直线的真方位角，一般用`A`表示。通常在精密测量中使用。
磁方位角	地球是一个大磁体，地球的磁极位置是不断变化的。某点指向磁北极的方向线叫磁北方向线，也叫磁子午线。在地形图南、北图廓上的磁南、磁北两点间的直线，为该图的磁子午线。由磁子午线方向的北端起，顺时针量至直线间的夹角，称为该直线的磁方位角，用`Am`表示。
坐标方位角	由坐标纵轴方向的北端（坐标北）起，顺时针量到直线间的夹角，称为该直线的坐标方位角，常简称方位角，用`a`表示。

另外还有它们之间的差距的概念

名称	含义
磁偏角	由真北方向顺时针转到磁北方向，所转过的角度为磁偏角的大小，通常用 Δ\DeltaΔ 来表示
磁坐偏角	由坐标北方向顺时针转到磁北方向，所转过的角度为磁坐偏角的大小，通常用 GGG 表示
子午线收敛角	子午线收敛角又叫坐标纵线偏角，由真北方向顺时针转到坐标北方向，所转过的角度为子午线收敛角的大小，通常用 γ\gammaγ 表示

它们之间的关系为：A=a+γ=Am+Δ=Am+γ+GA=a+\gamma=A_m+\Delta=A_m+\gamma+GA=a+γ=Am+Δ=Am+γ+G

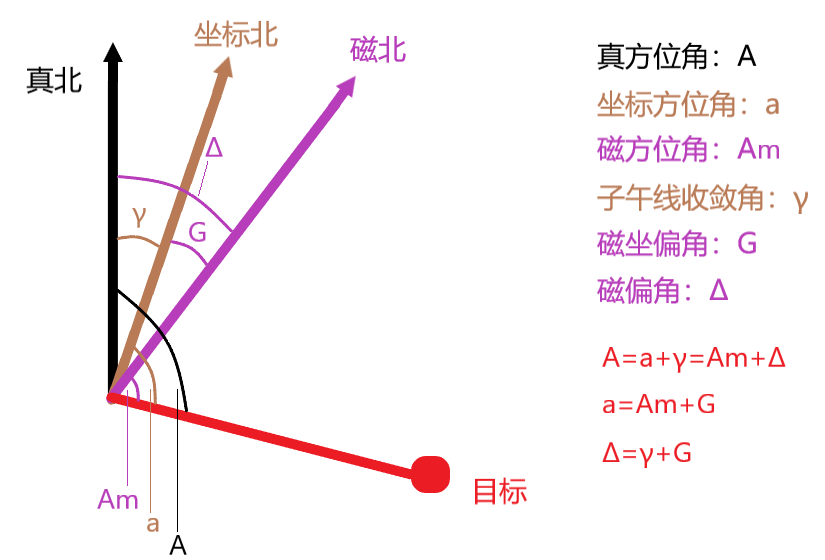

基准强弱如下：真北（经线交会之处，北极）> 坐标北 > 磁北（磁场北极），绘制成图大致如下：

竖直角（The vertical angle）是指在同一竖直面内，目标方向与特定方向之间的夹角。根据标准的选取，竖直面内角度的衡量又分为高度角和天顶距：

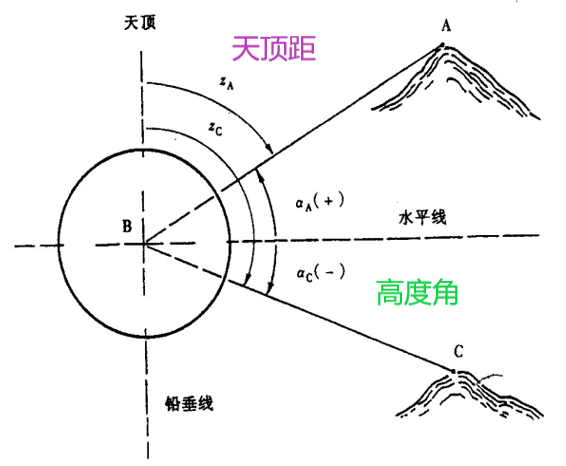

高度角与天顶距间的关系 α+Z=90°，绘制成图大致如下：
