CAD画圆角的三种方式
操作方式

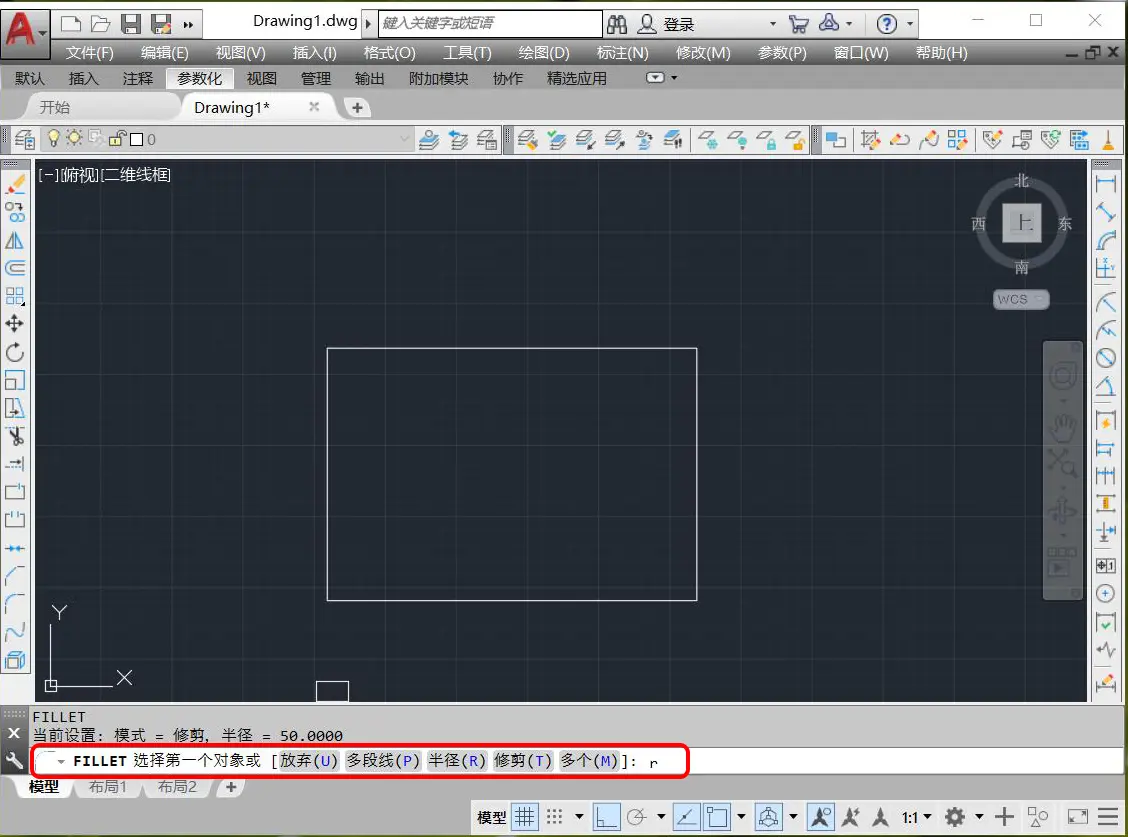

1.输入给对象加圆角命令“FILLET”（快捷键：F），按下空格，再输入“r”，空格，输入圆角的半径，然后空格，接着选择第一、二个对象，圆角命令完成。
圆角命令F
输入r
圆角半径
选择第一个对象

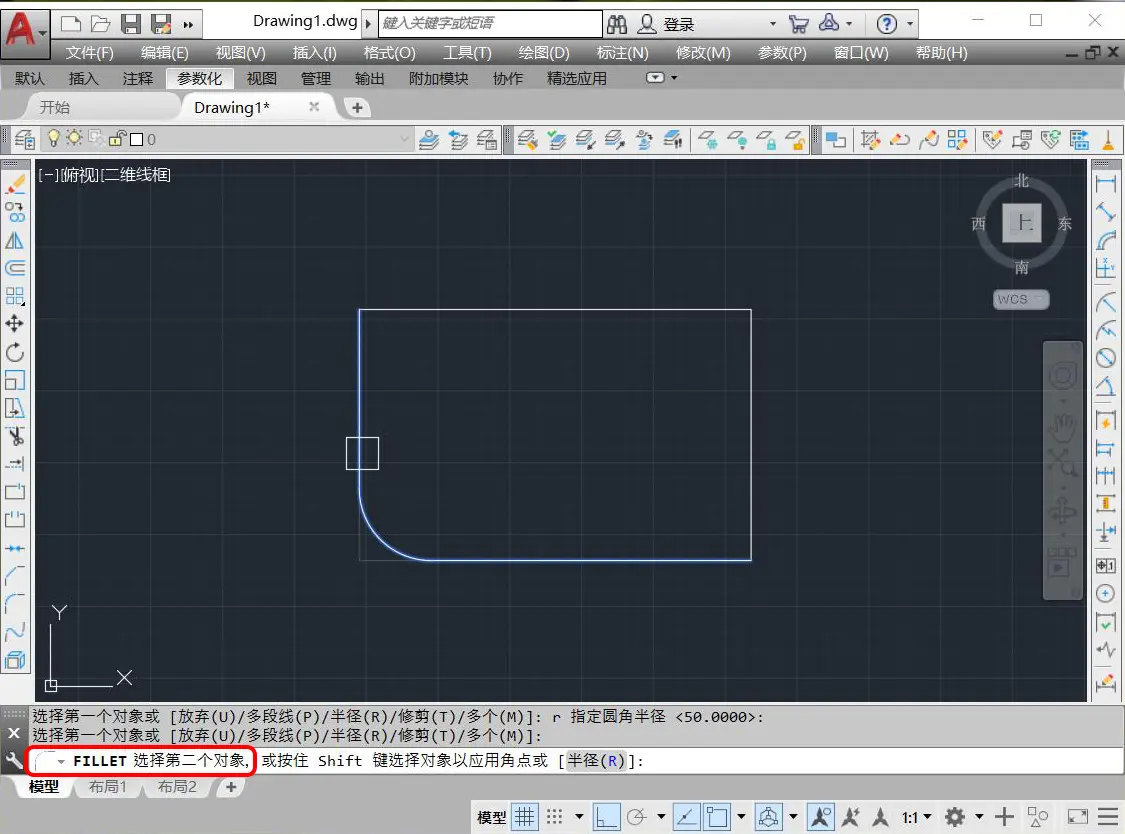

选择第二个对象
2.矩形快捷键“REC”，画出一个矩形，按下空格键，然后输入给对象加圆角命令“FILLET”（快捷键：F），空格，再输入“r”，空格，输入圆角的半径后空格，然后输入多段线“P”空格，矩形圆角完成。

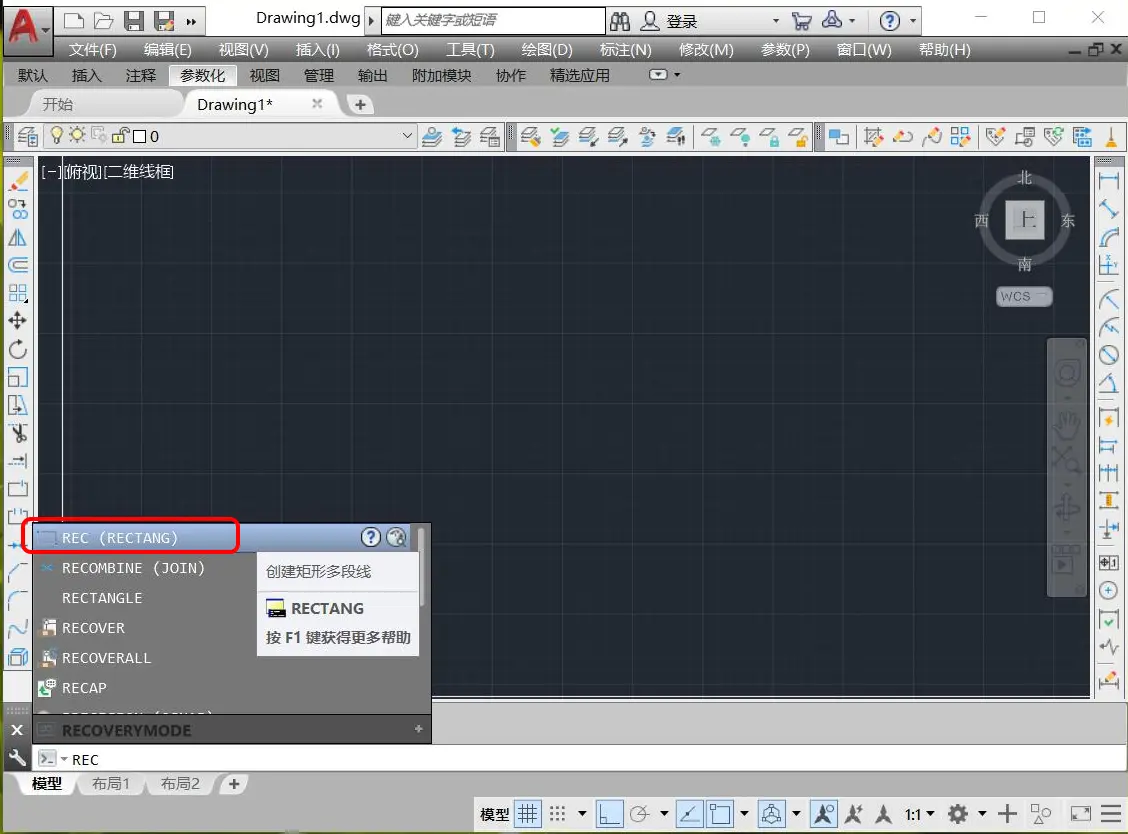

矩形快捷键
输入F圆角命令
输入圆角半径
半径数值
多段线P
选择多段线
3. 输入矩形快捷键命令“REC”，按下空格，输入圆角命令“F”再根据提示输入圆角半径，再次空格，然后根据提示指定第一个点、第二个点，直接画出圆角矩形。
矩形快捷键REC
圆角F
半径
指定第一个点
指定另一个点
