【ANSYS Workbench仿真】命令流：压力渗透（Pressure Penetration）设置

目录

• 压力渗透pressure penetration 渗透压力命令流 code 渗透压力tip 起始点问题 code改为

压力渗透pressure penetration

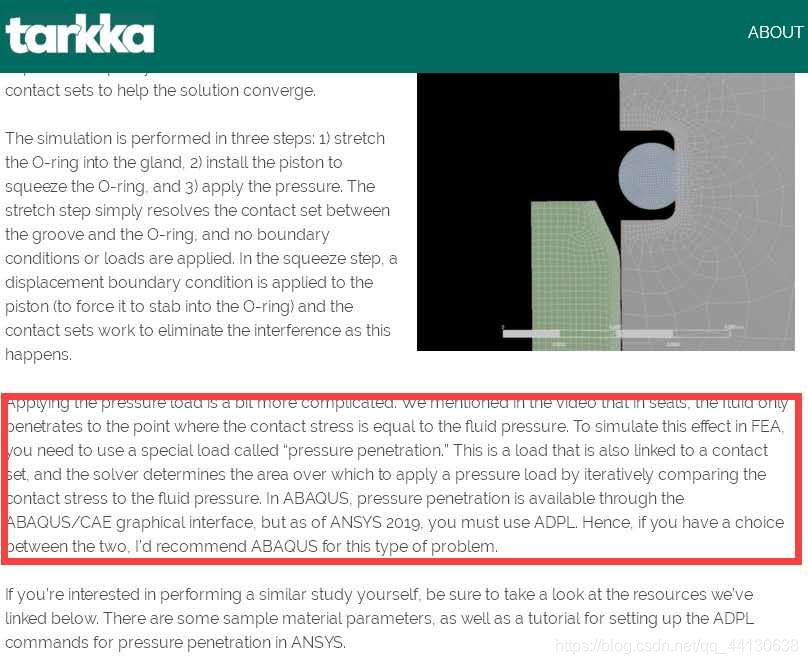

对与流体接触的 part 添加边界压力，使流体压力渗透点的接触应力与流体压力相等，以便得到真实的变形结果，就需要用到“pressure penetration”。

   但是在ansys中，只能通过ADPL的形式添加，即在workbench中添加 命令 流的形式。此文主要介绍了压力渗透的添加要点和命令流使用说明。

渗透压力命令流

code

cmsel,s,pressure3	!Named selection represents all nodes on lower half of seal face
esln,s,1		!select elements attached to nodes
esel,r,type,,cid_3	!reselect only the contact elements with type 'cid_3'
!
sfe,all,1,pres,,10
