CAD图框转入SolidWorks的实操攻略：新手也能轻松上手的步骤详解

引言

对于SolidWorks的新手用户将CAD图框导入SolidWorks并转换成三维模型是一项基础却又重要的技能。我将带你一步步地完成这个过程，让你从零开始，轻松掌握这一技巧。

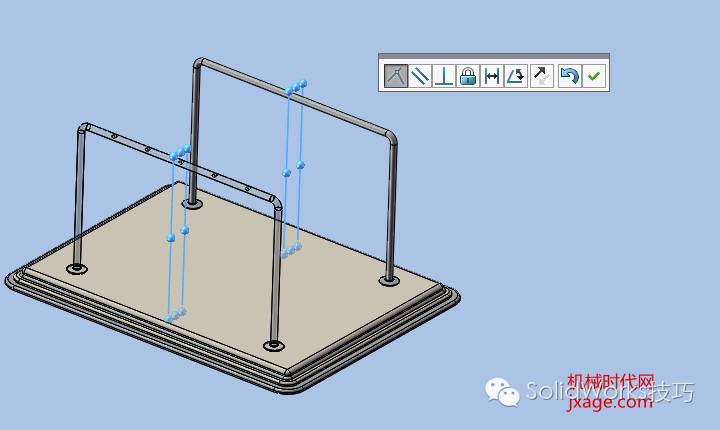

一、直接导入文件，开启三维建模之旅

1.1 打开文件，选择正确的格式

在SolidWorks中，我们需要打开文件。点击“文件”菜单，选择“打开”，在文件类型中选择DWG或DXF。这两种格式是CAD和SolidWorks之间常见的兼容格式。

新手小技巧：如果你不确定文件格式，先查看文件扩展名，DWG和DXF的扩展名分别对应着CAD和DXF文件。

1.2 选择导入方式，设置单位

弹出导入向导时，选择“输入到新零件”> "2D 草图”，单位选择毫米。这是因为毫米是SolidWorks中默认的单位，选择毫米减少后续转换的麻烦。

原因分析：单位的选择是为了保证模型尺寸的一致性，避免后续修改时的尺寸误差。

1.3 完成导入，线条变草图

提示点击“下一步”，直到看到“完成”按钮，点击它，你会发现CAD线条已经变成了SolidWorks中的草图。

前置知识铺垫：在SolidWorks中，草图是创建三维模型的起点，它是一个二维图形，拉伸、旋转等操作转换成三维实体。

二、转换成三维模型，立体化你的设计

2.1 退出草图，准备拉伸

导入完成后，你会看到一个平面图。点击SolidWorks界面上方的“退出草图”按钮，退出草图状态。

2.2 拉伸特征，设置厚度

在“特征”栏中，点击“拉伸凸台”，设置好厚度，打勾确认。你的草图就变成了一个三维实体。

解决方案：如果拉伸过程中出现问题，比如拉伸厚度设置不正确，返回草图编辑状态，重新设置。

2.3 保存文件，格式要正确

记得保存文件。将文件保存为SolidWorks零件格式（.sldprt），就在其他SolidWorks文件中使用这个三维模型了。

三、注意事项，避免踩坑

3.1 版本兼容，解决导入失败问题

有时候，你遇到导入失败的情况。你尝试在CAD中将文件另存为2013或更低版本，再导入到SolidWorks中。

原因分析：不同版本的CAD和SolidWorks之间的兼容性问题导致导入失败。

3.2 复制粘贴，简单图形的快速导入

对于简单的图形，你在CAD中复制，粘贴到SolidWorks中。但这种方法对于复杂图形并不适用，因为容易出错。

关联问题延伸：如果你粘贴的图形与SolidWorks中的草图不匹配，会导致模型出现错误。

3.3 图层检查，确保线条闭合

导入后，一定要检查线条是否闭合。如果线条有缺口，就无法拉伸成实体。

原因分析：线条闭合是拉伸成实体的前提条件，如果线条不闭合，拉伸操作将无法完成。
