solidworks楼梯画法步骤详解

在 SolidWorks 中绘制楼梯（尤其是旋转楼梯）有多种方法，根据公开资料整理出以下‌主流且实用的步骤详解‌，适用于常见旋转楼梯建模。

‌一、基础旋转楼梯建模步骤（推荐新手）‌

该方法基于‌螺旋线 + 曲线阵列‌，操作直观、稳定性高，适合大多数旋转楼梯场景 ‌‌

‌创建底盘‌

选择 ‌上视基准面‌，绘制一个圆（如直径 1500mm）作为楼梯中心支撑。

使用 ‌拉伸凸台/基体‌，设置拉伸深度（如 50mm），形成底盘。

‌绘制支撑柱（可选）‌

在底盘中心绘制一个小圆（如直径 100mm）。

拉伸形成中心柱，高度与楼梯一致（如 3600mm）。

‌创建单级踏步‌

在上视基准面上绘制踏步截面草图（通常为扇形或矩形）。

拉伸该草图，形成单个踏步（厚度约 30–50mm）。


‌生成螺旋路径‌

进入 ‌插入 → 曲线 → 螺旋线/涡状线‌。

设置参数：

‌高度‌：楼梯总高（如 3600mm）

‌圈数‌：1 或 2（根据设计）

‌起始角度‌：0° 或 90°（影响起始方向）

‌螺距‌：自动计算或手动输入

‌曲线阵列踏步‌

选择 ‌插入 → 阵列/镜像 → 曲线驱动的阵列‌。

阵列对象：单个踏步实体

路径：刚才创建的螺旋线

设置：

‌个数‌：踏步总数（如 20）


‌间距‌：等距或按螺旋线长度分配

‌对齐方式‌：选择“与曲线相切”或“面法向”以保持踏步水平

‌添加扶手（可选）‌

在踏步外缘绘制扶手草图（如圆形截面）。

使用 ‌扫描‌ 或 ‌沿螺旋线阵列‌ 创建连续扶手。

‌二、渐变/随形楼梯建模（进阶）‌

适用于踏步宽度或角度渐变的复杂楼梯 ‌‌

使用 ‌变量阵列‌ 或 ‌随形阵列‌：

先创建第一个踏步并拉伸。

在阵列设置中启用 ‌“变化的实例”‌。

定义 ‌角度增量‌ 和 ‌高度增量‌（如每级转 18°，升高 300mm）。

可结合 ‌等距实体‌ 或 ‌草图驱动‌ 实现踏步形状渐变。


‌三、焊件楼梯建模（适用于钢结构楼梯）‌

若需建模金属框架楼梯，可使用 ‌焊件模块‌ ‌‌

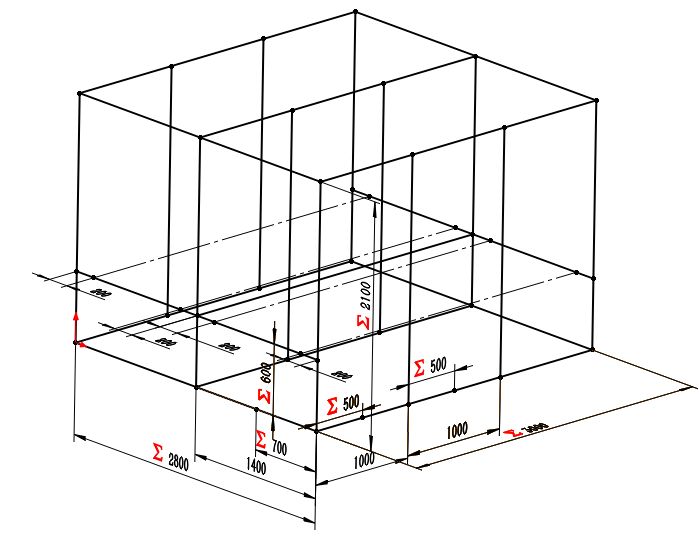

绘制楼梯主梁草图（如矩形或槽钢）。

使用 ‌结构构件‌ 插入型材。

创建踏步草图，拉伸后 ‌阵列‌ 沿螺旋路径。

使用 ‌修剪/延伸‌ 工具整理连接处。

‌四、注意事项‌

‌基准面选择‌：建议始终从 ‌上视基准面‌ 开始，便于控制 Z 轴方向。

‌螺旋线方向‌：若阵列方向错误，可在螺旋线属性中勾选 ‌“反向”‌。

‌性能优化‌：大量踏步时，可先用 ‌轻量化显示‌ 或减少阵列数量预览。

‌五、推荐学习资源‌

SolidWorks旋转楼梯画图案例（含视频） ‌‌

4步画旋转楼梯（新手友好） ‌‌

沐风网焊件楼梯教程 ‌‌

上面方法覆盖了从简单到复杂的楼梯建模需求，可根据实际设计选择合适流程。
