solidworks 参数化建模教程

以下是基于公开资料整理的 ‌SolidWorks 参数化建模教程核心要点‌，适用于初学者和进阶用户快速掌握关键方法。

‌一、什么是参数化建模？‌

参数化建模是通过‌定义尺寸变量、几何关系和方程式‌，使模型在修改关键参数时自动更新整体结构。其核心优势包括：

‌高效修改‌：改一个参数，全模型自动更新。

‌系列化设计‌：同一文件生成多种规格（如不同直径的螺栓）。

‌避免重复劳动‌：减少“牵一发而动全身”的模型崩溃风险‌‌

‌二、参数化建模正确顺序‌

遵循以下步骤可大幅提升建模稳定性：

‌提前规划‌

明确零件功能、关键尺寸（主参数）及与其他零件的装配关系‌‌

例如：六角螺栓的主参数为‌直径‌和‌长度‌，其他尺寸按比例关联。

‌基准先行‌

使用系统默认基准面（上视、前视、右视）或创建参考基准面，确保建模基准与设计基准一致‌‌

‌草图完全定义‌

所有草图线条必须为‌黑色‌（完全定义），避免蓝色（欠定义）导致变形‌‌

方法：先添加几何关系（平行、垂直、相切等），再标注尺寸。


‌定义全局变量与方程式‌

打开 ‌工具 → 方程式‌（快捷键 Ctrl+Q），创建全局变量（如 GV_Dia=20mm）‌‌

在尺寸标注中直接引用变量（如输入 =GV_Dia）‌‌

‌特征构建顺序‌

先主后次、先外后内、先整体后细节‌‌

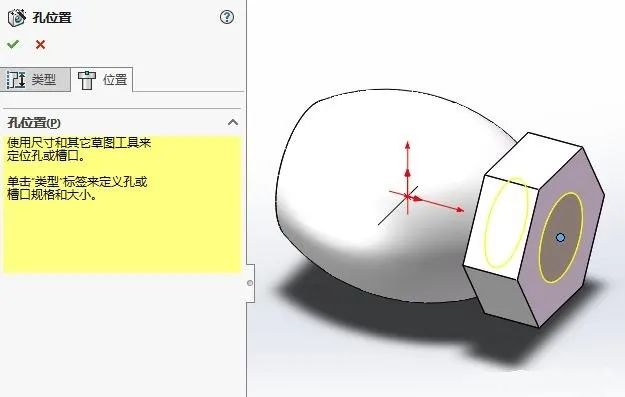

例如：先拉伸主体，再打孔、倒角。

‌使用配置管理多规格‌

通过 ‌设计表‌（Excel驱动）批量生成不同尺寸的零件版本‌‌

‌三、常用参数化技术与工具‌

‌全局变量‌

用于统一管理常用尺寸（如板厚、标准孔径），修改一处，全局更新‌‌

‌方程式驱动‌

支持数学运算（如 齿顶圆 = 模数 × (齿数 + 2)）和条件语句（如 加强筋数量 = IIF(长度>300, 2, 1)）‌‌

‌配置与设计表‌


在同一零件文件中创建多个配置，通过 Excel 表格批量控制尺寸和特征状态‌‌

‌DriveWorksXpress（自动化工具）‌

集成于 SolidWorks 评估选项卡，可自动生成零件、装配体和工程图，适合产品系列化开发‌‌

‌四、避坑指南‌

‌循环引用‌：避免 A=B+1 且 B=A-1，使用中间变量或调整计算顺序‌‌

‌单位统一‌：全局变量需明确单位（如 Length=50mm），防止公英制混用导致比例错误‌‌

‌草图欠定义‌：务必检查所有线条为黑色，否则模型易在修改时失效‌‌

‌五、推荐学习资源‌

‌视频教程‌

SolidWorks使用方程式进行直齿轮参数化建模 ‌‌

DriveWorksXpress入门教程 ‌‌

参数化建模实战：滚筒输送机 ‌‌

‌书籍参考‌

《SolidWorks 2018三维设计及应用教程》第2章“零件参数化设计”‌‌

通过上面方法，可系统掌握 SolidWorks 参数化建模，显著提升设计效率与模型稳定性。
