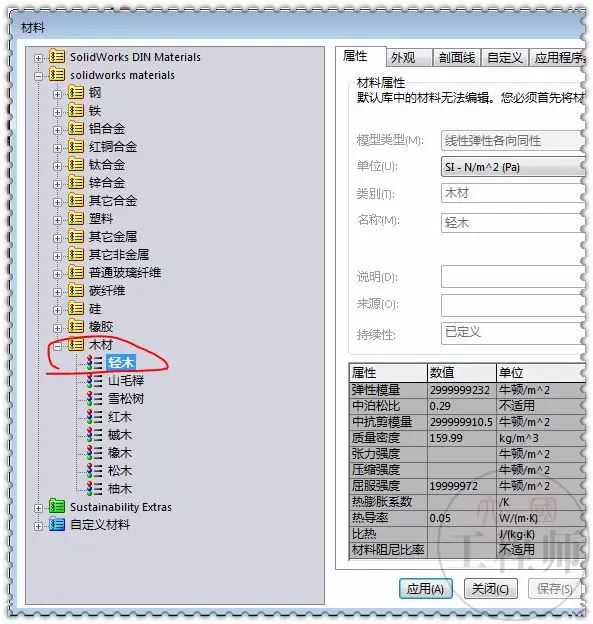

solidworks参数化建模

SolidWorks 参数化建模是通过定义‌尺寸参数‌与‌几何关系‌，实现模型随参数变化自动更新的设计方法，能大幅提升系列化产品设计效率 。其核心在于将设计意图转化为可驱动的规则，修改关键变量即可自动生成变型模型 。‌‌‌

核心原理与价值

参数化建模依赖‌尺寸驱动‌与‌父子关联‌，草图或特征的尺寸由变量或公式控制，而非固定数值 。当主参数（如长度、直径）改变时，关联的几何体自动重建，保持设计逻辑一致 。这种方法适用于非标设备、标准件库等需频繁修改尺寸的场景，能减少人为错误并加速交付 。‌‌‌

主要实现方法


‌基础约束‌：确保草图‌完全定义‌（显示为黑色），利用几何关系（平行、同心等）锁定拓扑结构 。

‌方程式与全局变量‌：在【工具】→【方程式】中定义变量（如 L=100），将尺寸关联至变量（输入=L），实现数值联动 。

‌配置与设计表‌：使用 Excel 设计表管理多规格变体，通过表格输入不同参数值，一键生成多个配置 。

‌高级自动化‌：利用 DriveWorksXpress 或第三方插件（如 SolidKits），通过规则引擎实现更复杂的逻辑控制与批量生成 。‌‌‌


建模规范与避坑

‌顺序原则‌：遵循‌基准先行‌、先主后次、先整体后细节，避免特征顺序混乱导致重建失败 。

‌命名规范‌：变量与特征应命名清晰（如“底板厚度”），便于后期维护 。

‌避免循环‌：建立方程式时需注意单位统一，防止出现循环引用导致报错 。‌‌‌
