solidworks画缠绕皮带

阅读数 10

在 SolidWorks 中画缠绕皮带，最标准的方法是在‌装配体环境‌下使用"‌皮带/链‌"功能，可自动生成路径并创建实体模型。‌‌‌

核心操作：装配体特征法

‌进入装配体模式‌：确保所有带轮已装配完成，且轮子具有旋转自由度。

‌插入皮带特征‌：点击“插入”>“装配体特征”>“皮带/链”，或在装配体工具栏找到该命令。

‌选择皮带构件‌：依次点击带轮的‌圆柱面或边线‌，系统会自动计算皮带路径。

‌设置属性‌：勾选"‌启用皮带‌"以模拟运动，勾选"‌生成皮带零件‌"以便创建三维实体。‌‌‌

关键步骤：生成实体模型

‌编辑皮带零件‌：在设计树中找到生成的“皮带”零件，右键选择“编辑零件” 。

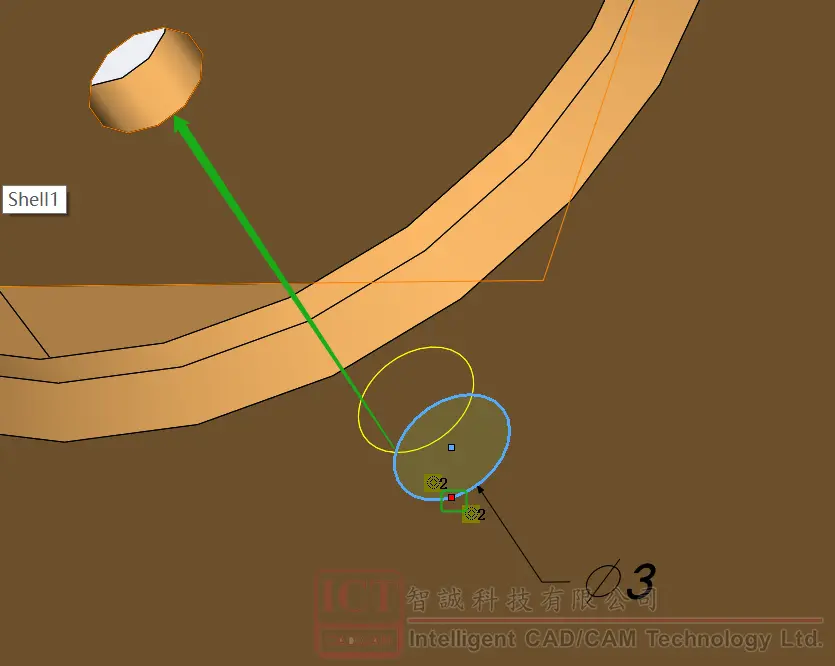

‌绘制截面草图‌：在皮带路径的端点或基准面上绘制皮带的横截面（如矩形或圆形）。

‌扫描或拉伸‌：使用"‌扫描‌"命令，选择截面为轮廓、皮带路径为路径；或使用"‌拉伸凸台‌"配合"‌薄壁特征‌"生成实体。

‌完成建模‌：退出编辑零件，皮带即缠绕在轮子上，随轮子转动而运动。‌‌‌

进阶技巧：运动仿真设置

‌调整皮带方向‌：若皮带交叉，点击带轮上的箭头图标"‌反转皮带面‌"修正方向。

‌添加马达测试‌：在“运动算例”中添加旋转马达，拖动一个轮子，观察皮带是否联动。

‌尺寸修改‌：若需调整皮带长度，可在属性中启用“皮带长度/驱动”，软件会自动调整中心距。‌‌‌
