SolidWorks 皮带传动仿真主要通过装配体“皮带/链”功能结合Motion 运动分析模块实现，可模拟皮带的路径生成、张紧效果及动力学特性。对于复杂建模需求，可借助官方合作伙伴插件 GearTrax 快速生成带轮模型，若需更高精度动力学分析，也可采用 RecurDyn 或 Adams 等专业软件。
SolidWorks 内置仿真操作流程

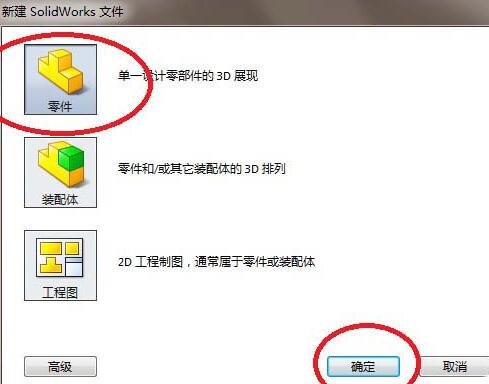

零件建模与装配
带轮建模：手动绘制草图拉伸或使用插件生成带轮零件，确保齿形或槽底尺寸准确 。
装配约束：新建装配体，插入带轮零件，使用“同心”、“重合”等配合约束固定带轮位置，保留旋转自由度 。
皮带生成：点击“装配体特征”中的"皮带/链"，依次选择带轮的端面边缘或槽底圆柱面，设置皮带厚度与位置，系统自动生成皮带路径实体 。
Motion 运动仿真设置
启用插件：在 SolidWorks 中启用"SolidWorks Motion"插件，将运动算例类型切换为"基本运动"或"Motion 分析"。
定义材料属性：为皮带和带轮指定材料（如橡胶、钢），以模拟真实质量与惯性 。
接触与摩擦：在皮带与带轮接触面设置“实体接触”，定义摩擦系数以模拟传动中的摩擦力，防止打滑 。
添加驱动与载荷：给主动轮添加“旋转马达”设定转速，给从动轮添加负载力矩，模拟实际工况 。
仿真运行与结果
计算求解：设置仿真时间与帧率，运行计算，软件将解算运动方程 。
结果分析：可输出皮带的速度、加速度、张力变化曲线，以及带轮的角位移数据，通过动画观察传动是否平稳 。
点击以下工具可直观演示带传动原理及转速比变化
重置
10 rpm主动轮转速 n
10 rpm暂停
提示：调节主动轮转速可观察传动状态变化
提效插件与参数优化
GearTrax 插件辅助
快速建模：GearTrax 是 SolidWorks 官方合作伙伴提供的插件，可在数秒内生成标准的同步带轮、V 带轮及链条模型，支持参数化修改 。
数据导出：支持将齿轮和带轮数据导出为 Excel 表格，方便进行后续强度校核与 BOM 表制作 。
关键参数设置
张紧力控制：仿真中需通过调整中心距或添加张紧轮来模拟皮带张紧，避免松弛导致的传动失效 。
柔性体处理：SolidWorks 默认皮带为柔性路径，若需分析皮带应力，可结合有限元模块或将皮带简化为柔性体模型 。
专业动力学软件替代方案
RecurDyn 多体动力学
行业工具包：RecurDyn 提供专门的皮带滑轮行业工具包，支持履带、链条、皮带等系统的快速建模与高效求解，适合复杂柔性体仿真 。
官网资源：访问 RecurDyn 官网 可获取相关工具包详情及试用资源 。
Adams 与 Romax
Adams 虚拟样机：适用于研究运动部件的动力学特性及系统内部荷载分布，支持导入 SolidWorks 模型进行深度动力学分析 。
Romax 传动平台：专注于传动系统耐久性与 NVH 仿真，适合对齿轮、轴承及传动链进行全系统集成式分析 。
